Пристрій для біологічної оцінки токсичності рідини

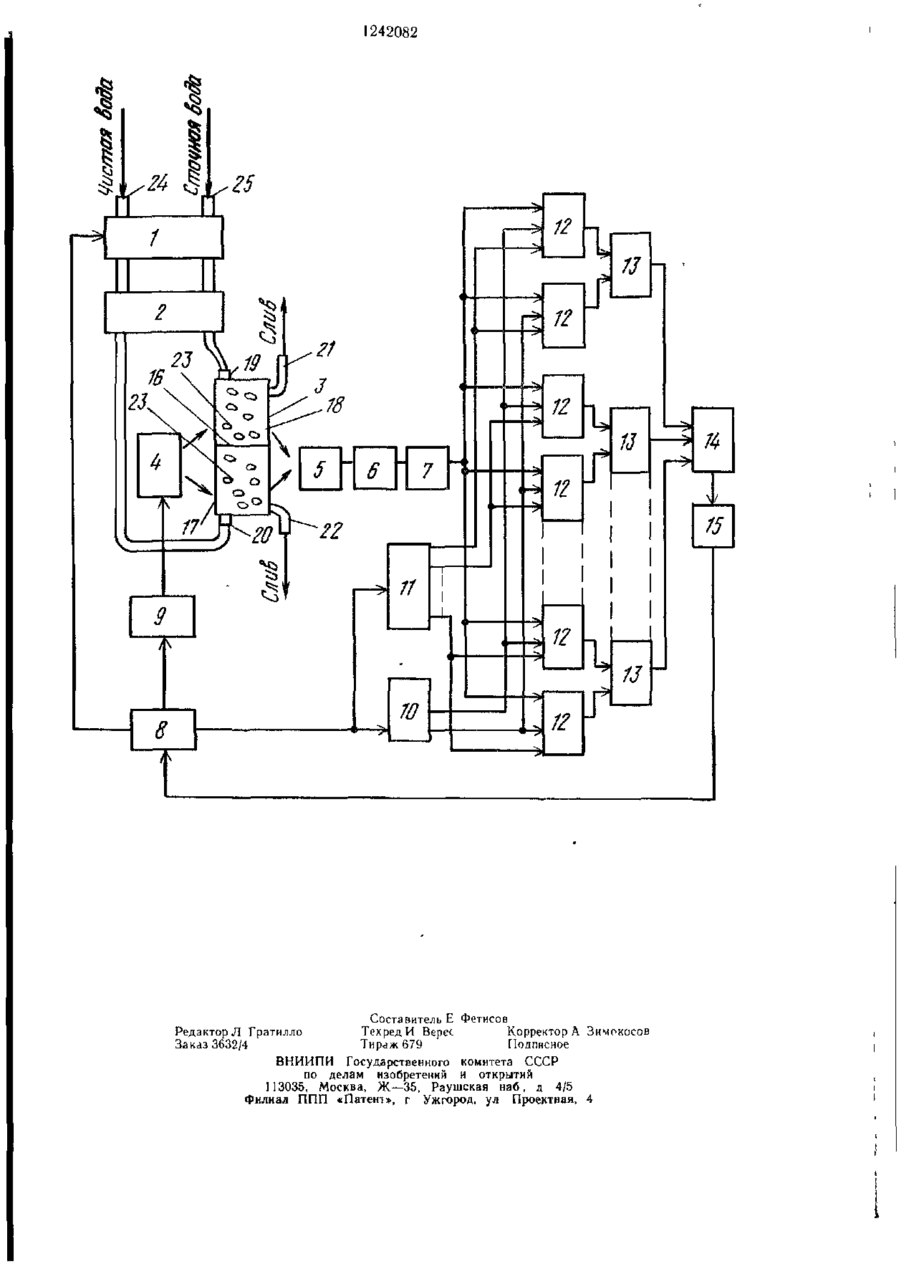

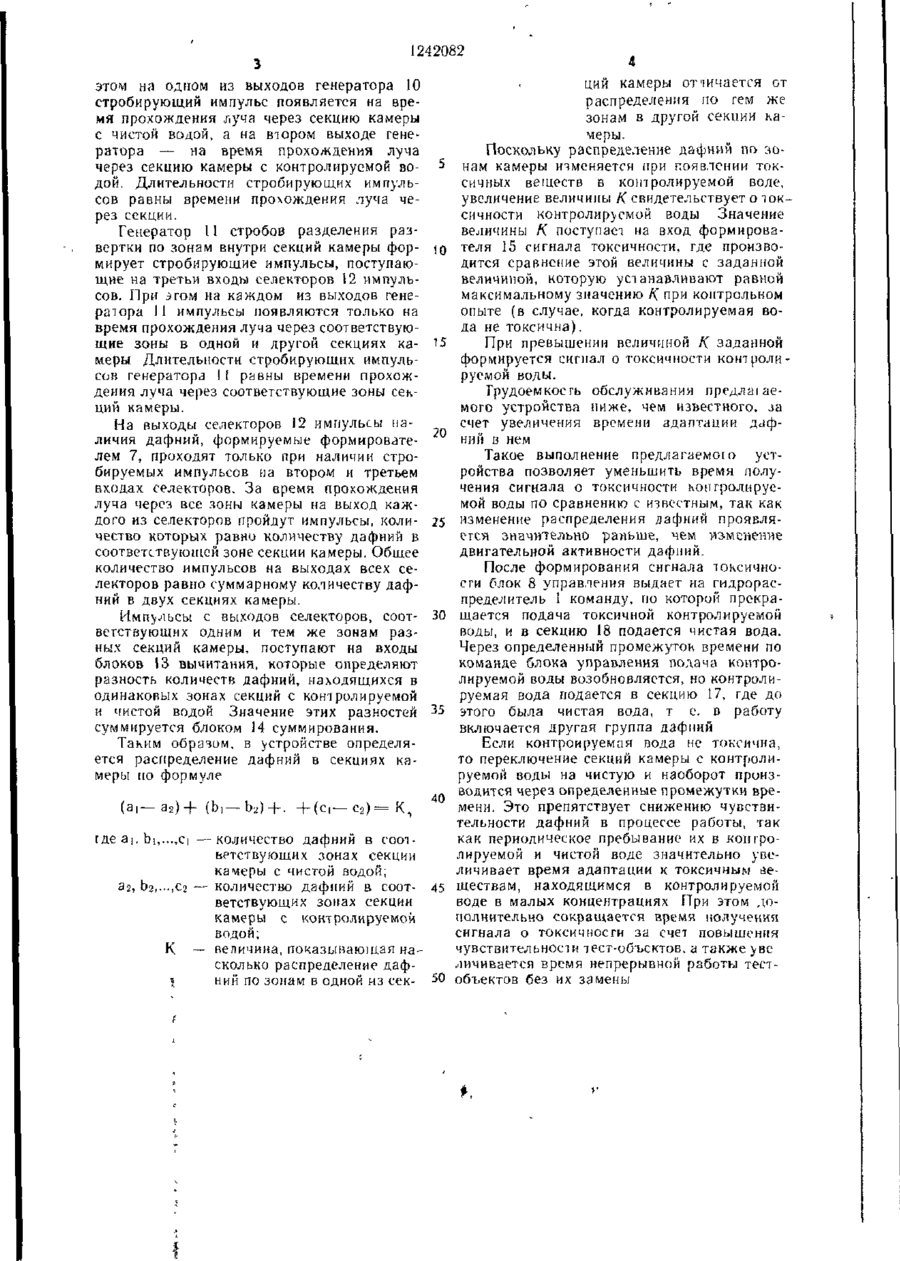

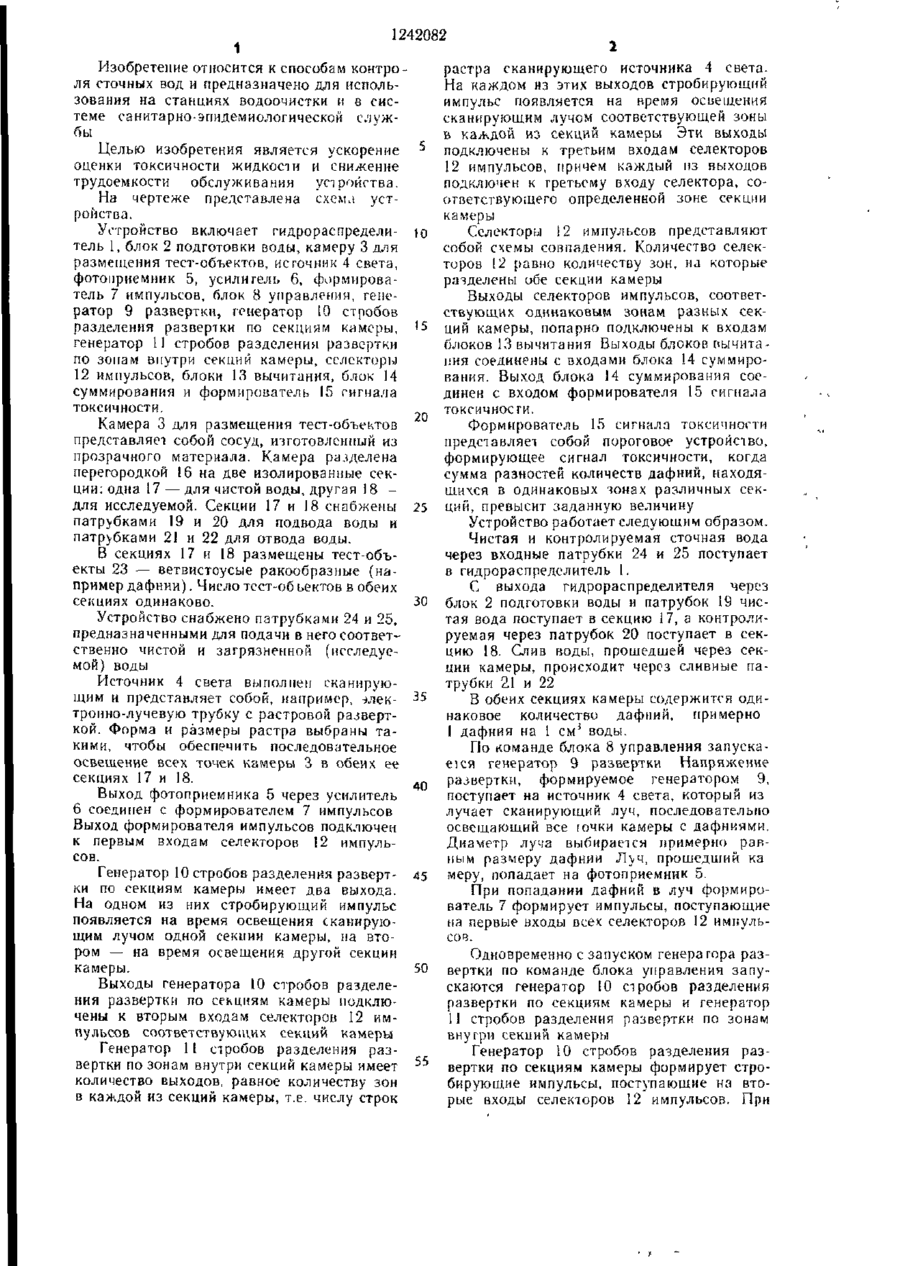

УСТРОЙСТВО ДЛЯ БИОЛОГИЧЕСКОЙ ОЦЕНКИ ТОКСИЧНОСТИ ЖИДКОСТИ, включающее камеру, выполненную из прозрачного материала, с размещенными в ней ветвистоусыми ракообразными, системы подведения воды к камере и отведения ее, блок подготовки воды, источник света и последовательно соединенные фо топриемник, усилитель и формирователь импульсов, отличающееся тем, что, с целью ускорения оценки и снижения трудоемкости обслуживания устройства, камера разделена водонепроницаемой перегородкой на две секции, источник света выполнен сканирующим, а устройство снабжено гидрораспределителем, генератором стробов разделения развертки по секциям камеры, ге нератором стробов разделения развертки по зонам внутри секций камеры, селекторами импульсов и последовательно соединен ными блоками вычитания, блоком суммиро вания, формирователем сигнала токсично сти, блоком управления и генератором развертки, при этом выходы блока управления соединены соответственно с входами гидро распределителя, генератора стробов разделе ния развертки по секциям камеры и генератора стробов разделения развертки по зонам внутри секций камеры, выход формиро вателя импульсов соединен с первыми входами селекторов импульсов, вторые входы которых соединены с выходом генератора стробов разделения развертки по секциям камеры, третьи входы селекторов импульсов соединены с выходами генератора стро бов разделения развертки по зонам внутри секций камеры, а выходы селекторов импульсов попарно соединены с входами бло ков вычитания, выход генератора развертки соединен с входом источника света, а каждая из секций камеры через блок подготовки воды соединена с гидрораспределителем N3 О ОО 1242082 1 Изобретение относится к способам контрорастра сканирующего источника 4 света. ля сточных вод и предназначено для испольНа каждом из этих выходов стробирующнй зования на станциях водоочистки и в сисимпульс появляется на время освещения теме санитарно-эпидемиологической служсканирующим лучом соответствующей зоны бы в каждой из секций камеры Эти выходы подключены к третьим входам селекторов Целью изобретения является ускорение 12 импульсов, причем каждый из выходов оценки токсичности жидкости и снижение подключен к третьему входу селектора, сотрудоемкости обслуживания устройства. ответствующего определенной зоне секции На чертеже представлена схема усткамеры ройства. Устройство включает гидрораспределиСелекторы 12 импульсов представляют тель 1, блок 2 подготовки воды, камеру 3 для собой схемы совпадения. Количество селекразмещения тест-объектов, источник 4 света, торов 12 равно количеству зон, на которые фотоприемник 5, усилитель б, формироваразделены обе секции камеры тель 7 импульсов, блок 8 управления, генеВыходы селекторов импульсов, соответратор 9 развертки, генератор Е стробов О ствующих одинаковым зонам разных секразделения развертки по секциям камеры, 15 ций камеры, попарно подключены к входам генератор 11 стробов разделения развертки блоков 13 вычитания Выходы блоков вычитапо зонам внутри секций камеры, селекторы ния соединены с входами блока 14 суммиро12 импульсов, блоки 13 вычитания, блик І4 вания. Выход блока 14 суммирования соесуммирования и формирователь 15 сигнала динен с входом формирователя 15 сигнала токсичности. токсичности. Камера 3 для размещения тест-объектов 20 Формирователь 15 сигнала токсичности представляет собой сосуд, изготовленный из представляет собой пороговое устройство, прозрачного материала. Камера разделена формирующее сигнал токсичности, когда перегородкой 16 на две изолированные сексумма разностей количеств дафний, находяции: одна 17—для чистой воды, другая 18 щихся в одинаковых зонах различных секдля исследуемой. Секции 17 и 18 снабжены 25 ций, превысит заданную величину патрубками 19 и 20 для подвода воды и Устройство работает следующим образом. патр>бками 21 и 22 для отвода воды. Чистая и контролируемая сточная вода через входные патрубки 24 и 25 поступает В секциях 17 и 18 размещены тест-объв гидрораспределитель 1. екты 23 — ветвистоусые ракообразные (например дафнии). Число тсст-об ьектов в обеих С выхода гидрораспределителя через секциях одинаково. 30 блок 2 подготовки воды и патрубок 19 чистая вода поступает в секцию 17, а контролиУстройство снабжено патрубками 24 и 25, руемая через патрубок 20 поступает в секпредназначенными для подачи в него соответцию 18. Слив воды, прошедшей через секственно чистой и загрязненной (исследуеции камеры, происходит через сливные памой) воды трубки 21 и 22 Источник 4 света выполнен сканирующим и представляет собой, например, элекВ обеих секциях камеры содержится одитронно-лучевую трубку с растровой развертнаковое количество дафний, примерно кой. Форма и размеры растра выбраны таI дафния на 1 см* воды. кими, чтобы обеспечить последовательное По команде блока 8 управления запускаосвещение всех точек камеры 3 в обеих ее еіся генератор 9 развертки Напряжение секциях 17 и 18. развертки, формируемое генератором 9, 40 поступает на источник 4 света, который из Выход фотоприемника 5 через усилитель лучает сканирующий луч, последовательно 6 соединен с формирователем 7 импульсов Выход формирователя импульсов подключен освещающий все гочки камеры с дафниями. к первым входам селекторов 12 импульДиаметр луча выбирается примерно равсов. ным размеру дафнии Луч, прошедший ка Генератор 10 стробов разделения разверт- 45 меру, попадает на фотоприемник 5. При попадании дафний в луч формироки по секциям камеры имеет два выхода. ватель 7 формирует импульсы, поступающие На одном из них стробирующий импульс на первые входы всех селекторов 12 импульпоявляется на время освещения сканируюсов. щим лучом одной секции камеры, на втоОдновременно с запуском генератора разром — на время освещения другой секции 50 вертки по команде блока управления запукамеры. скаются генератор 10 стробов разделения Выходы генератора 10 стробов разделеразвертки по секциям камеры и генератор ния развертки по секциям камеры подклю11 стробов разделения развертки по зонам чены к вторым входам селекторов 12 имвнутри секций камеры пульсов соответствующих секций камеры Генератор 11 стробов разделения разГенератор 10 стробов разделения развертки по зонам внутри секций камеры имеет 55 вертки по секциям камеры формирует строколичество выходов, равное количеству зон бирующие импульсы, поступающие на втов каждой из секций камеры, т.е. числу строк рые входы селекторов 12 импульсов. При 1242082 з этом на одном из выходов генератора 10 стробирующий импульс появляется на время прохождения луча через секцию камеры с чистой водой, а на втором выходе генератора — на время прохождения луча через секцию камеры с контролируемой водой. Длительности стробирующих импульсов равны времени прохождения луча через секции. Генератор 11 стробов разделения развертки по зонам внутри секций камеры формирует стробирующие импульсы, поступающие на третьи входы селекторов 12 импульсов. При эгом на каждом из выходов генератора I! импульсы появляются только на время прохождения луча через соответствующие зоны в одной и другой секциях камеры Длительности стробирующих импульсов генератора 1 ! равны времени прохождения луча через соответствующие зоны секций камеры. На выходы селекторов 12 импульсы наличия дафний, формируемые формирователем 7, проходят только при наличии стробируемых импульсов на втором и третьем входах селекторов. За время прохождения луча через все зоны камеры на выход каждого из селекторов пройдут импульсы, количество которых равно количеству дафний в соответствующей зоне секции камеры. Общее количество импульсов на выходах всех селекторов равно суммарному количеству дафний в двух секциях камеры. Импульсы с выходов селекторов, соответствующих одним и тем же зонам разных секций камеры, поступают на входы блоков 13 вычитания, которые определяют разность количеств дафний, находящихся в одинаковых зонах секций с контролируемой и чистой водой Значение этих разностей суммируется блоком 14 суммирования. Таким образом, в устройстве определяется распределение дафний в секциях камеры но формуле ( а , — а 2 ) + (Ь, +(с,—с2)=К, 5 10 15 25 30 35 40 где a). bi,...,Cj —количество дафний в соответствующих зонах секции камеры с чистой водой; аг, Ь2,...,С2 — количество дафний в соот- 45 ветствующих зонах секции камеры с контролируемой водой; К — величина, показывающая на сколько распределение даф\ ний по зонам в одной из сек- 50 ци.й камеры отличается от распределения по гем же зонам в другой секции камеры. Поскольку распределение дафний по з о нам камеры изменяется при появлении токсичных веществ в контролируемой воде, увеличение величины К свидетельствует о токсичности контролируемой воды Значение величины К поступает на вход формирователя 15 сигнала токсичности, где производится сравнение этой величины с заданной величиной, которую уст анавливают равной максимальному значению К при контрольном опыте (в случае, когда контролируемая вода не токсична). При превышении величиной К заданной формируется сигнал о токсичности контролируемой воды. Трудоемкость обслуживания предлаї аемого устройства ниже, чем известного, за счет увеличения времени адаптации длфний в нем Такое выполнение предлагаемою устройства позволяет уменьшить время получения сигнала о токсичности контролируемой воды по сравнению с известным, так как изменение распределения дафний проявляегся значительно раньше, чем изменение двигательной активности дафний. После формирования сигнала токсичности блок 8 управления выдает на гидрораспределитель 1 команду, по которой прскращается подача токсичной контролируемой воды, и в секцию 18 подается чистая вода. Через определенный промежуток времени по команде блока управления подача контролируемой воды возобновляется, но контролируемая вода подается в секцию 17, где до этого была чистая вода, т е. в работу включается другая группа дафний Если контроируемая вода не токсична, то переключение секций камеры с контролируемой воды на чистую и наоборот производится через определенные промежутки времени. Это препятствует снижению чувствительности дафний в процессе работы, так как периодическое пребывание их в контролируемой и чистой воде значительно увеличивает время адаптации к токсичным аеществам, находящимся в контролируемой воде в малых концентрациях При этом дополнительно сокращается время получения сигнала о токсичности за счет повышения чувствительности тест-объектов, а также уве личивается время непрерывной работы тестобъектов без их замены 1242082 Составитель Е Фетисов Редактор Л Гратилло Техред И Верес Корректор А Зимокосов Заказ 3632/4 Тираж 679 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35, Раушская наб, д 4/5 Филиал ППП «Патент», г Ужгород, ул Проектная, 4
