Пристрій для біологічної оцінки токсичності води

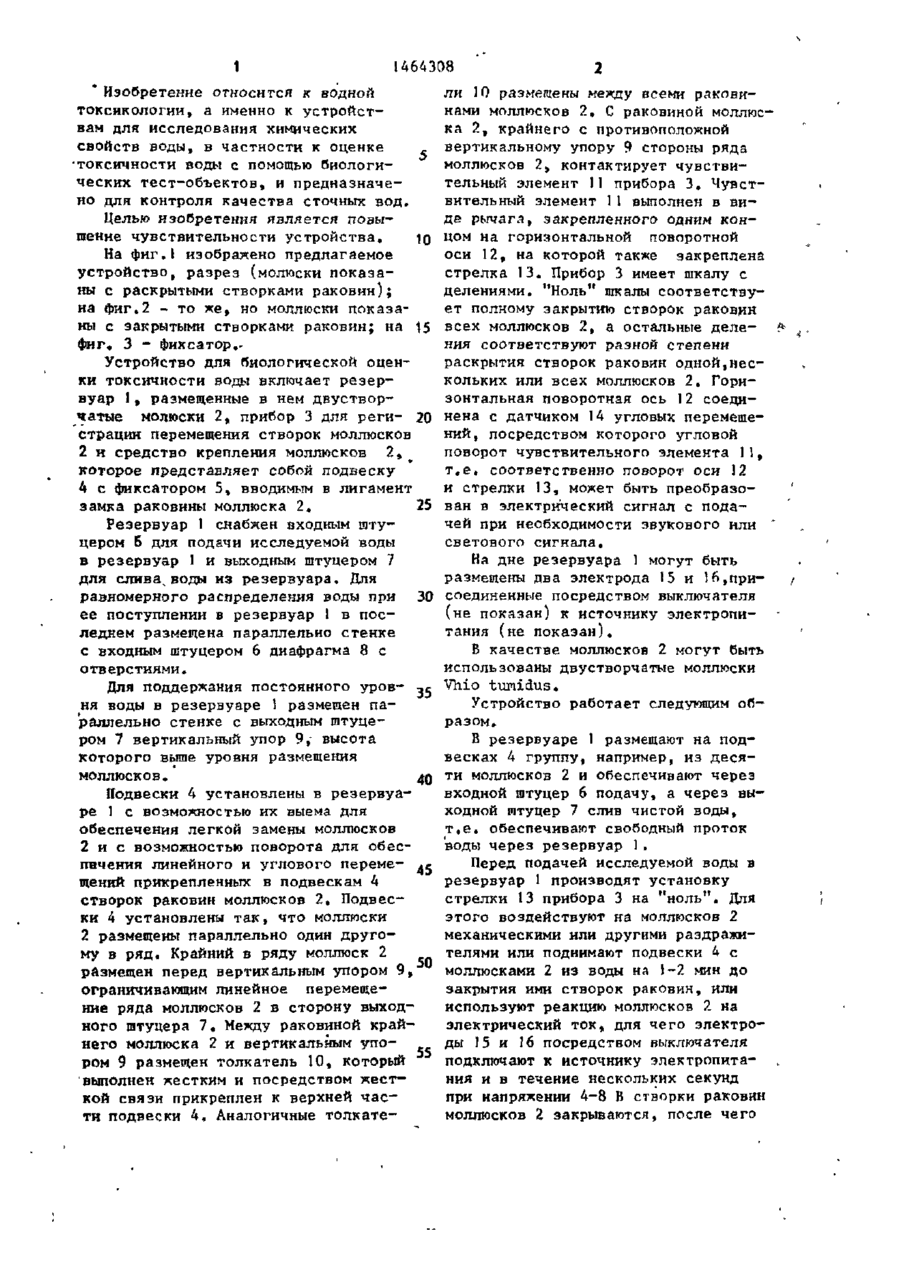

Изобретение относится к водной токсикологии и может быть использо вано для контроля сточных вод промышленных предприятий. Целью изобретения является повышение чувствительности устройства. Устройство для биологической оценки токсичности воды содержит резервуар 1 для размещения моллюсков, снабженный подвижными подвесками 4, на каждой из которых закреплен фиксатор 5, Фиксатор 5 подвижным захватом вводится в область лигамента замка раковины каждого моллюска, края створок соседних раковин соединены толкателями 10 между собой и со стрелкой регистрируютего прибора. 3 ил. І С ІЛ Фаг. 2 9-89 Тії Г f'\ тт V Y "' 1 1464308 Изобретение относится к водной токсикологии, а именно к устройствам для исследования химических свойств воды, в частности к оценке •токсичности воды с помощью биологических тест-объектов, и предназначено для контроля качества сточных вод. Целью изобретения является повышение чувствительности устройства. 10 На фиг.1 изображено предлагаемое устройство, разрез (молюски показаны с раскрытыми створками раковин); на фиг.2 - то же, но моллюски показаны с закрытыми створками раковин; на 15 фиг, 3 - фиксатор,Устройство для биологической оценки токсичности воды включает резервуар 1 9 размещенные в нем двустворчатые молюски 2, прибор 3 для реги- 20 страции перемещения створок моллюсков 2 и средство крепления моллюсков 2 , в которое представляет собой подвеску 4 с фиксатором 5, вводимым в лигамент замка раковины моллюска 2. 25 Резервуар 1 снабжен входным штуцером Б для подачи исследуемой воды в резервуар 1 и выходным штуцером 7 для слива, воды из резервуара. Для равномерного распределения воды при 30 ее поступлении в резервуар 1 в последнем размещена параллельно стенке с входным штуцером 6 диафрагма 8 с отверстиями. Для поддержания постоянного уров- 35 ня воды в резервуаре 1 размещен параллельно стенке с выходным штуцером 7 вертикальный упор 9 - высота , которого выше уровня размещения моллюсков• 40 Подвески 4 установлены в резервуаре 1 с возможностью их выема для обеспечения легкой замены моллюсков 2 и с возможностью поворота для обеспечения линейного и углового переме- 45 щений прикрепленных в подвескам 4 створок раковин моллюсков 2. Подвески 4 установлены так, что моллюски 2 размещены параллельно один другому в ряд. Крайний в ряду моллюск 2 размещен перед вертикальным упором 9, 50 ограничивающим линейное перемещение ряда моллюсков 2 в сторону выходного штуцера 7. Между раковиной крайнего моллюска 2 и вертикальным упором 9 размещен толкатель 10, который 55 выполнен жестким и посредством жесткой связи прикреплен к верхней части подвески 4, Аналогичные толкате ли 10 размещены между всеми раковинами моллюсков 2. С раковиной моллюска 2, крайнего с противоположной вертикальному упору 9 стороны ряда моллюсков 2, контактирует чувствительный элемент 11 прибора 3. Чувствительный элемент 11 выполнен в виде рычага, закрепленного одним концом на горизонтальной поворотной оси 12, на которой также закреплена стрелка 13. Прибор 3 имеет шкалу с делениями. "Ноль" шкалы соответствует полному закрытию створок раковин всех моллюсков 2, а остальные деления соответствуют разной степени раскрытия створок раковин одной,нескольких или всех моллюсков 2. Горизонтальная поворотная ось 12 соединена с датчиком 14 угловых перемещений, посредством которого угловой поворот чувствительного элемента 11, т.е. соответственно поворот оси 12 и стрелки 13, может быть преобразован в электрический сигнал с подачей при необходимости звукового или " светового сигнала. На дне резервуара 1 могут быть размещены два электрода 15 и 16,присоединенные посредством выключателя (не показан) к источнику электропитания (не показан), В качестве моллюсков 2 могут быть использованы двустворчатые моллюски Vhio tumidus. Устройство работает следующим образом. В резервуаре 1 размещают на подвесках 4 группу, например, из десяти моллюсков 2 и обеспечивают через входной штуцер 6 подачу, а через выходной штуцер 7 слив чистой воды, т.е. обеспечивают свободный проток воды через резервуар 1. Перед подачей исследуемой воды в резервуар 1 производят установку стрелки 13 прибора 3 на "ноль". Для этого воздействуют на моллюсков 2 механическими или другими раздражителями или поднимают подвески 4 с моллюсками 2 из воды на 1-2 мин до закрытия ими створок раковин, или используют реакцию моллюсков 2 на электрический ток, для чего электроды 15 и 16 посредством выключателя подключают к источнику электропитания и в течение нескольких секунд при напряжении 4-8 В створки раковин моллюсков 2 закрываются, после чего 1464308 заданного заранее положения относиисточник электропитания отключают. тельно шкалы с помощью датчика 14 При закрытии створок раковин всех угловых перемещений подают звуковой моллюсков 2 стрелку 13 устанавливают на "ноль" шкалы прибора 3, проверя- _ или световой сигнал, сигналиэирукгащй о достижении установленного предела ют соприкосновение каждой створки наличия токсикантов в исследуемой с соответствующим толкателем 10,крайС контролируемой) воде, него толкателя 10 - с вертикальным Предлагаемое изобретение по сравупором 9, а створки крайнего моллюска 2 - с чувствительным элементом 11 10 нению с прототипом повышает чувствительность устройства в 1,5-2 раза (фиг.2). за счет того, что, используя суммарВ резервуар 1 через входной штуное движение створок раковин моллюсцер 6 подают исследуемую воду и обесков, устройство позволяет зафиксиропечивают ее проток. При прохождении исследуемой воды нормального качест- 15 вать даже незначительные концентрации токсикантов в контролируемой вова.створки раковин моллюсков 2 всех де, повышает надежность работы устили отдельных начинают приоткрыватьройства и при этом упрощает эксплуася. Моллюски 2, раскрывают створки тацию за счет простоты крепления молраковин, последние воздействуют ив толкатели 10, которые двигают сосед- 20 люсков, их замены, а также простоты калибровки регистрирующего прибора. ний моллюск, который также в этот Устройство позволяет выполнять момент возможно раскрывает свои оперативный контроль природных и створки раковин, В результате общая сточных вод, осуществлять биологичесдлина системы моллюски-толкатели увеличивается, но так как вертикальным 25 кую оценку их на токсичность, может быть использовано органами по регулиупором 9 линейное перемещение этой рованию использованию и охране вод и системы в сторону выходного штуцера водопользователями при автоматичес7 невозможно, то этб перемещение ком контроле сточных вод предприятий идет в сторону входного итуцера 6, т.е. крайняя раковина при перемеще- 30 как до, так и после очистных сооружений, нни воздействует на свободный конец чувствительного элемента 11, В результате воздействия чувствительный Устройство может работать как инэлемент поворачивается и поворачивадивидуальный автоматический сигналиет горизонтальную ось ?2 вместе со затор или может быть включено в сисстрелкой 13, т.е. при нормальном ка- 35 тему автоматического контроля качечестве исследуемой воды стрелка 13 ства вод, размещается на делениях шкалы, соответствующих раскрытию створок ракоФ о р м у л а и з о б р е т е н и я вин, что соответствует нормальному 40 качеству исследуемой воды (фиг.1). Устройство для биологической оценПри появлении в исследуемой воде токки токсичности воды, содержащее ресикантов моллюски 2 прикрывают или зервуар для размещения двустворчав зависимости от концентрации полтых моллюсков, заполняемый исследуеностью закрывают створки своих рако- 45 мой водой, средства крепления моллюсков параллельно один другому в ряд,. вин. Движение створок через посредстприбор для регистрации перемещения во толкателей 10 передается от молстворок моллюсков с чувствительным люска к моллюску 2, суммируется и в элементом в виде рычага, и толкатеитоге передается чувствительному элементу 11, оси 12 и стрелке 13 go ли, воспринимающие движение створок моллюсков, о т л и ч а ю щ е е с я прибора 3. По положению стрелки 13 тем, что, с целью повышения чувствиотносительно шкалы судят о токсичтельности устройства, каждое средстности исследуемой воды, т.е. о конво для крепления моллюсков представцентрации токсикантов в воде, чем ближе приближается стрелка 13 к поло- 5 5 ляет собой подвеску с фиксатором, жению "ноль" (фиг.2),тем больше конвводимым в лигамент замка раковины, центрация токсикантов в воде, т.е. внутри резервуара перед подвеской тем более вода токсична. При необходля крайнего моллюска установлен вердимости по достижении стрелкой 13 ' . тикальный упор» толкатели выполнены 5 1464308 6 жесткими и закреплены последовательсмонтирован так, что контактирует с но между упором н раковиной крайнераковиной крайнего с противоположной го моллюска, а чувствительный элемент стороны ряда моллюска. \ Фиг.З Редактор Л.Волкова Составитель О.Корхенко Техред М.Ходанич Корректор Л.Патай Заказ 302/ДСП Тираж 392 " Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
