Hизькопотеhціальhий комплекс паротурбіhhої устаhовки

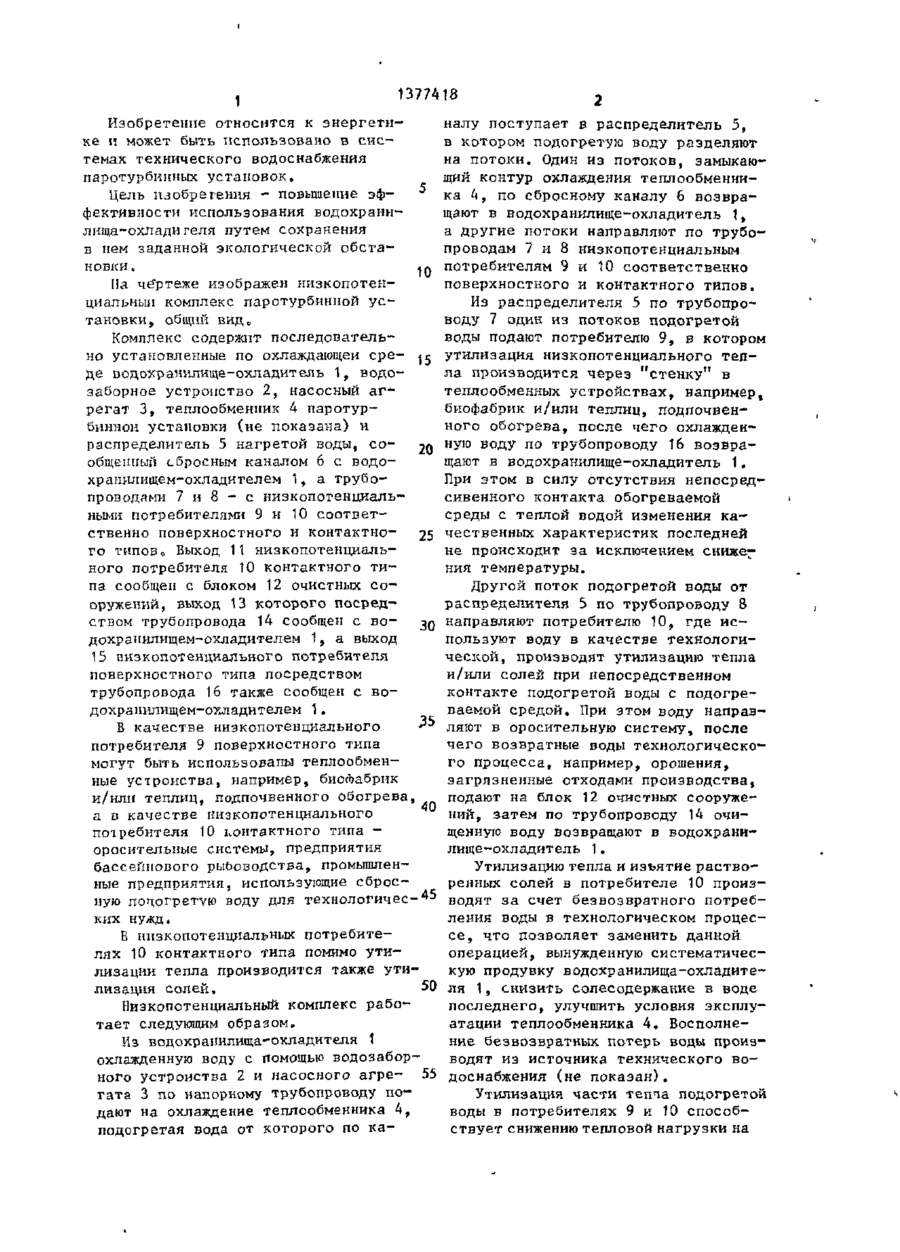

Изобретение относится к энергетике и позволяет повысить эффектив ность использования водохранилищаохладителя (ВО) путем сохранения в нем заданной экологической обстановки. Выходы 15 низкопотенциалыюго потребителя 9 поверхностного типа и блока 12 очистных сооружений посредством трубопроводов 16 и 14 сообщены с ВО 1. При таком выполнении в воде,возвращаемой в ВО, не происходит изменения качественных х-к за исключением снижения т-ры, что, в свою очередь, способствует снижению интенсивности накопления солей в ВО за счет уменьшения интенсивности испарения с водной поверхности, 1 ил. і (Л с ее •si оо 1 1377418 Изобретение относится к энергетике и может быть использовано в системах технического водоснабжения паротурбинных установок. Цель изобретения - повышение эффективности использования водохранилища-охладителя путем сохранения в нем заданной экологической обстановки. Па чертеже изображен низкопотеициальныи комплекс паротурбинной установки, общий вид с Комплекс содержит последовательно установленные по охлаждающей ереде водохранилище-охладитель 1, водозаборное устройство 2, насосный агрегат 3, теплообменник 4 паротурбинной установки (не показана) и распределитель 5 нагретой воды, сообщешшй сбросным каналом 6 с водохранилищем-охладителем 1, а трубопроводами 7 и 8 - с низкопогенциальными потребителями 9 и 10 соответственно поверхностного и контактного типов о Выход 11 низкопотенциального потребителя 10 контактного типа сообщен с блоком 12 очистных сооружений, выход 13 которого посредством трубопровода 14 сообщен с водохранилищем-охладителем 1, а выход 15 низкопотенциального потребителя поверхностного типа посредством трубопровода 16 также сообщен с водохранилищем-охладителем 1. *Л ^ 20 25 ^0 В качестве низкопотенциального *• ** потребителя 9 поверхностного типа могут быть использованы теплообменные устройства, например, биосЬабрик и/или теплиц, подпочвенного обогрева, а в качестве иизкопотенциального потребителя 10 контактного типа оросительные системы, предприятия бассейнового рыЬоводства, промышленные предприятия, использующие сброс-45 ную подогретую воду для технологических нужд, Б низкопотенциал&ных потребителях 10 контактного типа помимо утилизации тепла производится также ути50 пизация солен. Низкопотенциальный комплекс работает следующим образом. Из водохранилища^охладитепя 1 охлажденную воду с помощью водозаборного устройства 2 и насосного агре- 55 гата 3 по напорному трубопроводу подают на охлаждение теплообменника 4, подогретая вода от которого по ка налу поступает в распределитель 5, в котором подогретую воду разделяют на потоки. Один из потоков, замыкающий контур охлаждения теплообменника 4, по сбросному каналу 6 возвращают в водохранилище-охладитель 1, а другие потоки направляют по трубопроводам 7 и 8 низкопотенциальным потребителям 9 и 10 соответственно поверхностного и контактного типов. Из распределителя 5 по трубопроводу 7 один из потоков подогретой воды подают потребителю 9, в котором утилизация низкопотенциального тепла производится через "стенку" в теплообменных устройствах, например, биофабрик и/или теплиц, подпочвенного обогрева, после чего охлажденную воду по трубопроводу 16 возвращают в водохранилище-охладитель 1. При этом в силу отсутствия непосредсивенного контакта обогреваемой среды с теплой водой изменения качественных характеристик последней не происходит за исключением снижения температуры. Другой поток подогретой воды от распределителя 5 по трубопроводу В направляют потребителю 10, где используют воду в качестве технологической, производят утилизацию тепла и/или солей при непосредственном контакте подогретой воды с подогреваемой средой. При этом воду направляют в оросительную систему, после чего возвратные воды технологического процесса, например, орошения, загрязненные отходами производства, подают на блок 12 очистных сооружений, затем по трубопроводу 14 очищенную воду возвращают в водохранилище-охладитель 1. Утилизацию тепла и изъятие растворенных солей в потребителе 10 производят за счет безвозвратного потребления воды в технологическом процессе, что позволяет заменить данной операцией, вынужденную систематическую продувку водохранилища-охладителя 1, снизить солесодержание в воде последнего, улучшить условия эксплуатации теплообменника 4, Восполнение безвозвратных потерь воды производят из источника технического водоснабжения (не показан). Утилизация части т е т а подогретой воды в потребителях 9 и 10 способствует снижению тепловой нагрузки на 1377418 водохранилище-охладитель 1, исключению опасности подогрева последнего, созданию в нем необходимой экологической обстановки для выращивания того или иного вида биопродукта. Кроме того, снижение тепловой нагрузки на водохранилище-охладитель 1 способствует снижению интенсивности накопления солей в последнем за счет уменьшения интенсивности испарения с водной по- !0 верхности,, плуатации водохранилища-охладителя 1, в результате чего достигается стабилизация заданного экологического равновесия в последнем при уменьшении расхода подпиточной воды из источника водоснабжения. Ф о р м у л а и з о б р е т е н и я Низкопотенциальный комплекс паротурбинной установки, содержащий последовательно установленные по охС целью упорядочения теплового лаждающей среде водохранилище-охладии водно-солевого режимов работы охлатель,' водозаборное устройство, тепдителя 1 путем создания заданной лообменник паротурбинной установки, экологической обстановки в водохранираспределитель нагретой среды, солище-охладителе 1 тепловую нагрузку • общенный сбросным каналом с охладии водопотребление потребителей 9 и телем, а трубопроводами - с иизкопо10 определяют из условия достижения тенциальными потребителями соответв активной зоне водохранилища-охлади20 ственно поверхностного и контактного теля 1 в наиболее жаркий период готипов, и блок очистных сооружений, да максимальной при заданной экосисподключенный на входе к выходу низкотемы температуры и ограничения скопотенциального потребителя контактрости приращения концентрации растного типа, о т л и ч а ю щ и й с я воренных солей в воде контура охлаж25 тем, что, с целью повышения эффективдения величинами, обеспечивающими заности использования водохранилищаданное качество охлаждающей воды охладителя путем сохранения в нем для данного вида теплообменника 4 заданной экологической обстановки, паротурбинной установки или промышвыходы низкопотенциального потребителенного предприятия с учетом мощности источника технического водоснаб- 30 ля поверхностного типа и блока очистных сооружений посредством дополнижения . тельно установленных трубопроводов Использование предлагаемого комсообщены с водохранилищем-охладитеплекса позволяет обеспечить заданные лем. температурный и солевой режимы экс Редактор А.Огар Заказ 849/24 Составитель А.Голубенко Техред А.Кравчук Корректор н.Король Тираж 492 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
