Пристрій для гідропонного вирощування зеленого корму

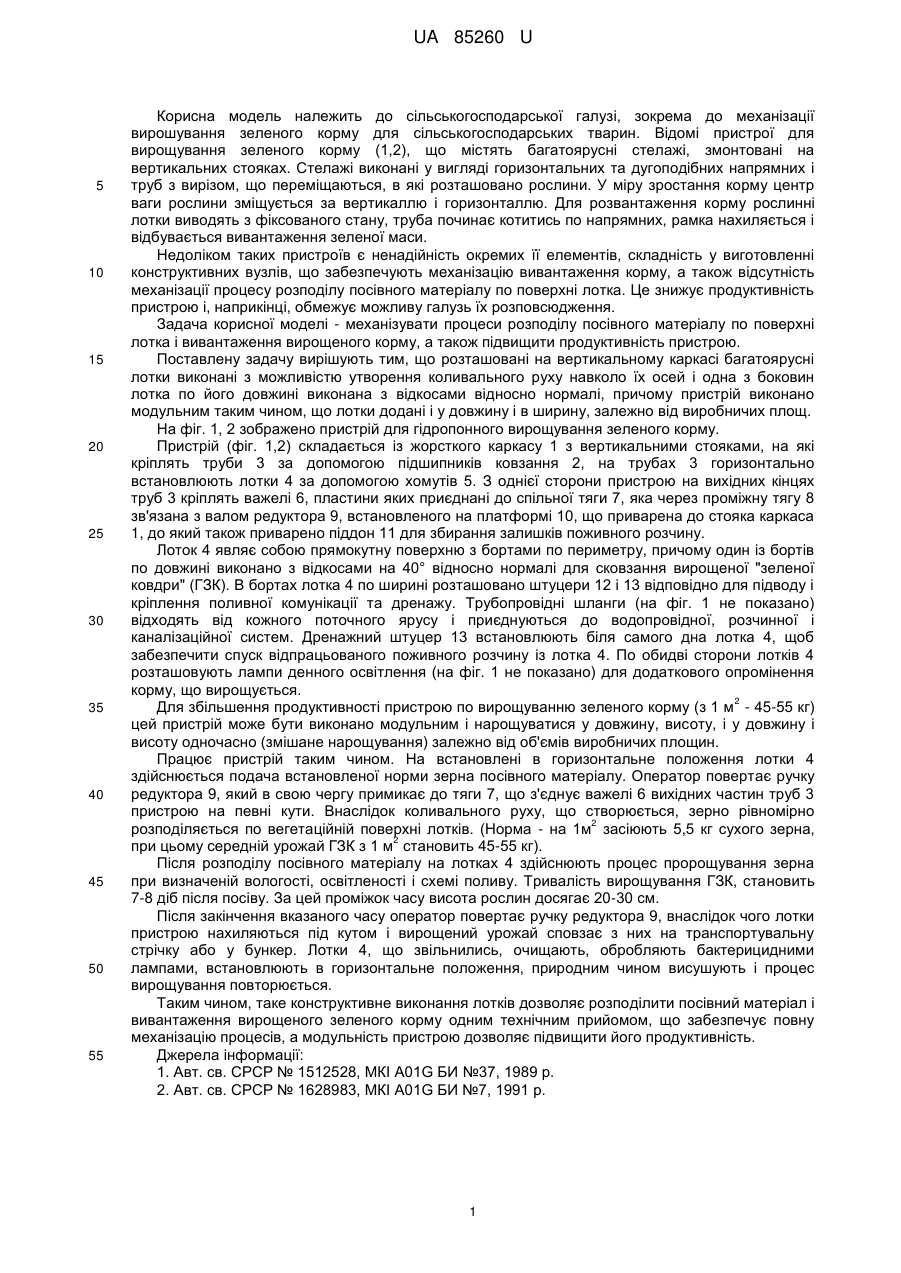

Реферат: UA 85260 U UA 85260 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарської галузі, зокрема до механізації вирошування зеленого корму для сільськогосподарських тварин. Відомі пристрої для вирощування зеленого корму (1,2), що містять багатоярусні стелажі, змонтовані на вертикальних стояках. Стелажі виконані у вигляді горизонтальних та дугоподібних напрямних і труб з вирізом, що переміщаються, в які розташовано рослини. У міру зростання корму центр ваги рослини зміщується за вертикаллю і горизонталлю. Для розвантаження корму рослинні лотки виводять з фіксованого стану, труба починає котитись по напрямних, рамка нахиляється і відбувається вивантаження зеленої маси. Недоліком таких пристроїв є ненадійність окремих її елементів, складність у виготовленні конструктивних вузлів, що забезпечують механізацію вивантаження корму, а також відсутність механізації процесу розподілу посівного матеріалу по поверхні лотка. Це знижує продуктивність пристрою і, наприкінці, обмежує можливу галузь їх розповсюдження. Задача корисної моделі - механізувати процеси розподілу посівного матеріалу по поверхні лотка і вивантаження вирощеного корму, а також підвищити продуктивність пристрою. Поставлену задачу вирішують тим, що розташовані на вертикальному каркасі багатоярусні лотки виконані з можливістю утворення коливального руху навколо їх осей і одна з боковин лотка по його довжині виконана з відкосами відносно нормалі, причому пристрій виконано модульним таким чином, що лотки додані і у довжину і в ширину, залежно від виробничих площ. На фіг. 1, 2 зображено пристрій для гідропонного вирощування зеленого корму. Пристрій (фіг. 1,2) складається із жорсткого каркасу 1 з вертикальними стояками, на які кріплять труби 3 за допомогою підшипників ковзання 2, на трубах 3 горизонтально встановлюють лотки 4 за допомогою хомутів 5. З однієї сторони пристрою на вихідних кінцях труб 3 кріплять важелі 6, пластини яких приєднані до спільної тяги 7, яка через проміжну тягу 8 зв'язана з валом редуктора 9, встановленого на платформі 10, що приварена до стояка каркаса 1, до який також приварено піддон 11 для збирання залишків поживного розчину. Лоток 4 являє собою прямокутну поверхню з бортами по периметру, причому один із бортів по довжині виконано з відкосами на 40° відносно нормалі для сковзання вирощеної "зеленої ковдри" (ГЗК). В бортах лотка 4 по ширині розташовано штуцери 12 і 13 відповідно для підводу і кріплення поливної комунікації та дренажу. Трубопровідні шланги (на фіг. 1 не показано) відходять від кожного поточного ярусу і приєднуються до водопровідної, розчинної і каналізаційної систем. Дренажний штуцер 13 встановлюють біля самого дна лотка 4, щоб забезпечити спуск відпрацьованого поживного розчину із лотка 4. По обидві сторони лотків 4 розташовують лампи денного освітлення (на фіг. 1 не показано) для додаткового опромінення корму, що вирощується. 2 Для збільшення продуктивності пристрою по вирощуванню зеленого корму (з 1 м - 45-55 кг) цей пристрій може бути виконано модульним і нарощуватися у довжину, висоту, і у довжину і висоту одночасно (змішане нарощування) залежно від об'ємів виробничих площин. Працює пристрій таким чином. На встановлені в горизонтальне положення лотки 4 здійснюється подача встановленої норми зерна посівного матеріалу. Оператор повертає ручку редуктора 9, який в свою чергу примикає до тяги 7, що з'єднує важелі 6 вихідних частин труб 3 пристрою на певні кути. Внаслідок коливального руху, що створюється, зерно рівномірно 2 розподіляється по вегетаційній поверхні лотків. (Норма - на 1м засіюють 5,5 кг сухого зерна, 2 при цьому середній урожай ГЗК з 1 м становить 45-55 кг). Після розподілу посівного матеріалу на лотках 4 здійснюють процес пророщування зерна при визначеній вологості, освітленості і схемі поливу. Тривалість вирощування ГЗК, становить 7-8 діб після посіву. За цей проміжок часу висота рослин досягає 20-30 см. Після закінчення вказаного часу оператор повертає ручку редуктора 9, внаслідок чого лотки пристрою нахиляються під кутом і вирощений урожай сповзає з них на транспортувальну стрічку або у бункер. Лотки 4, що звільнились, очищають, обробляють бактерицидними лампами, встановлюють в горизонтальне положення, природним чином висушують і процес вирощування повторюється. Таким чином, таке конструктивне виконання лотків дозволяє розподілити посівний матеріал і вивантаження вирощеного зеленого корму одним технічним прийомом, що забезпечує повну механізацію процесів, а модульність пристрою дозволяє підвищити його продуктивність. Джерела інформації: 1. Авт. св. СРСР № 1512528, МКІ A01G БИ №37, 1989 р. 2. Авт. св. СРСР № 1628983, МКІ A01G БИ №7, 1991 р. 1 UA 85260 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для гідропонного вирощування зеленого корму, що включає змонтовані на вертикальному каркасі багатоярусні лотки для посівного матеріалу, який відрізняється тим, що лотки виконані з можливістю утворювання коливального руху навколо їх осей і одна з боковин лотка по його довжині виконана з відкосами відносно нормалі, причому пристрій виконано модульним таким чином, що лотки додають і в довжину і в ширину, залежно від виробничих площ. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
