Електрична зубна щітка

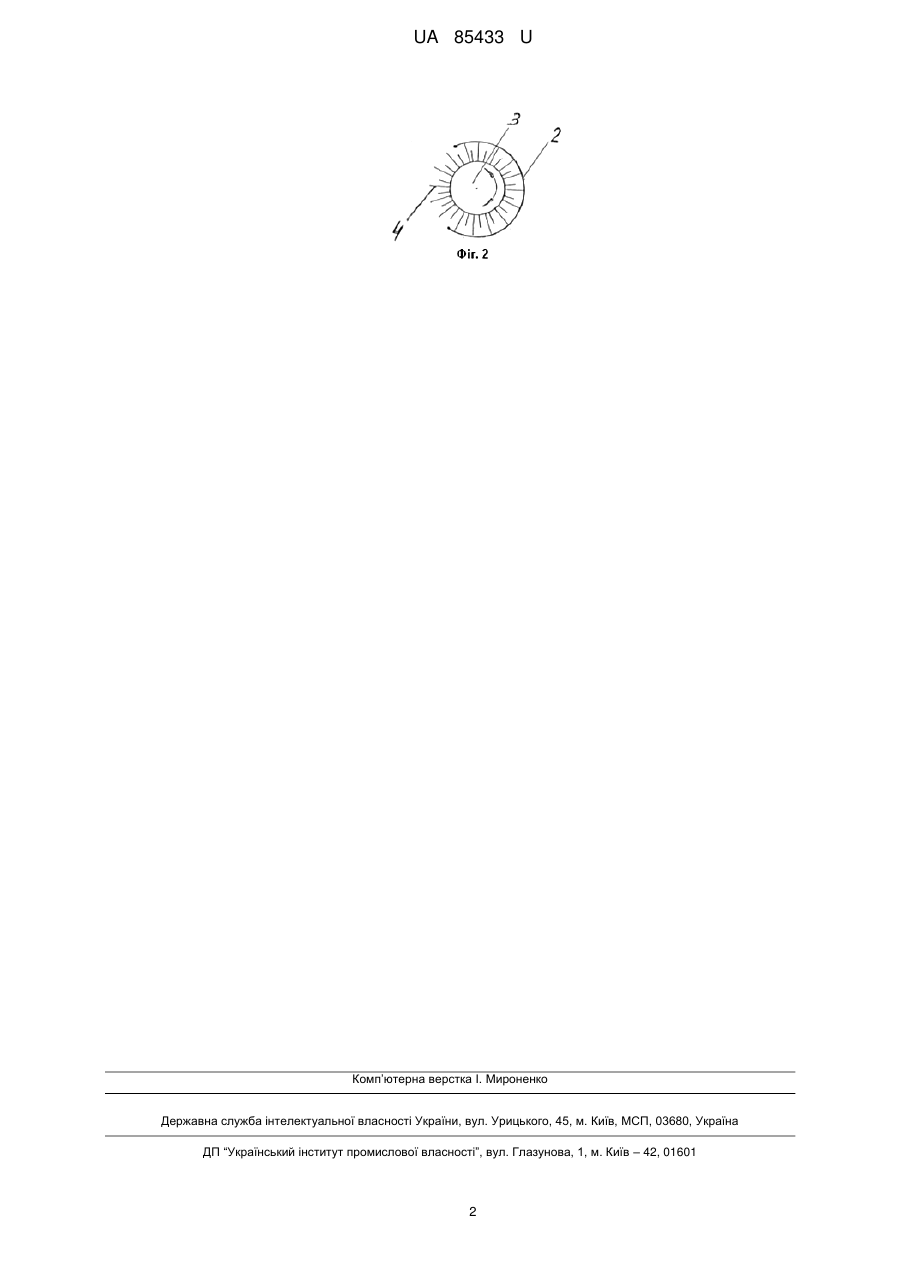

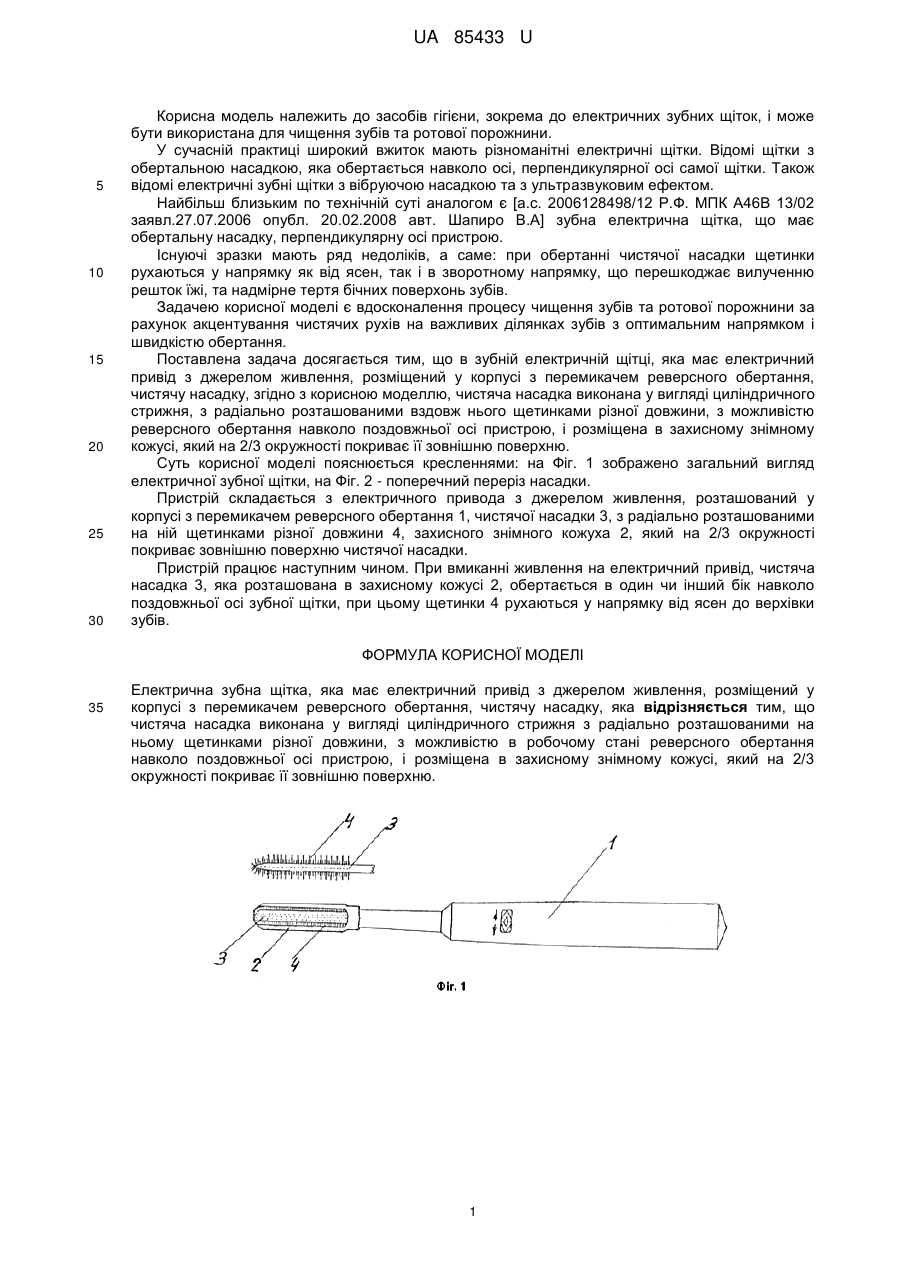

Реферат: UA 85433 U UA 85433 U 5 10 15 20 25 30 Корисна модель належить до засобів гігієни, зокрема до електричних зубних щіток, і може бути використана для чищення зубів та ротової порожнини. У сучасній практиці широкий вжиток мають різноманітні електричні щітки. Відомі щітки з обертальною насадкою, яка обертається навколо осі, перпендикулярної осі самої щітки. Також відомі електричні зубні щітки з вібруючою насадкою та з ультразвуковим ефектом. Найбільш близьким по технічній суті аналогом є [а.с. 2006128498/12 Р.Ф. МПК А46В 13/02 заявл.27.07.2006 опубл. 20.02.2008 авт. Шапиро В.А] зубна електрична щітка, що має обертальну насадку, перпендикулярну осі пристрою. Існуючі зразки мають ряд недоліків, а саме: при обертанні чистячої насадки щетинки рухаються у напрямку як від ясен, так і в зворотному напрямку, що перешкоджає вилученню решток їжі, та надмірне тертя бічних поверхонь зубів. Задачею корисної моделі є вдосконалення процесу чищення зубів та ротової порожнини за рахунок акцентування чистячих рухів на важливих ділянках зубів з оптимальним напрямком і швидкістю обертання. Поставлена задача досягається тим, що в зубній електричній щітці, яка має електричний привід з джерелом живлення, розміщений у корпусі з перемикачем реверсного обертання, чистячу насадку, згідно з корисною моделлю, чистяча насадка виконана у вигляді циліндричного стрижня, з радіально розташованими вздовж нього щетинками різної довжини, з можливістю реверсного обертання навколо поздовжньої осі пристрою, і розміщена в захисному знімному кожусі, який на 2/3 окружності покриває її зовнішню поверхню. Суть корисної моделі пояснюється кресленнями: на Фіг. 1 зображено загальний вигляд електричної зубної щітки, на Фіг. 2 - поперечний переріз насадки. Пристрій складається з електричного привода з джерелом живлення, розташований у корпусі з перемикачем реверсного обертання 1, чистячої насадки 3, з радіально розташованими на ній щетинками різної довжини 4, захисного знімного кожуха 2, який на 2/3 окружності покриває зовнішню поверхню чистячої насадки. Пристрій працює наступним чином. При вмиканні живлення на електричний привід, чистяча насадка 3, яка розташована в захисному кожусі 2, обертається в один чи інший бік навколо поздовжньої осі зубної щітки, при цьому щетинки 4 рухаються у напрямку від ясен до верхівки зубів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Електрична зубна щітка, яка має електричний привід з джерелом живлення, розміщений у корпусі з перемикачем реверсного обертання, чистячу насадку, яка відрізняється тим, що чистяча насадка виконана у вигляді циліндричного стрижня з радіально розташованими на ньому щетинками різної довжини, з можливістю в робочому стані реверсного обертання навколо поздовжньої осі пристрою, і розміщена в захисному знімному кожусі, який на 2/3 окружності покриває її зовнішню поверхню. 1 UA 85433 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
