Зубна щітка з плаваючою головкою

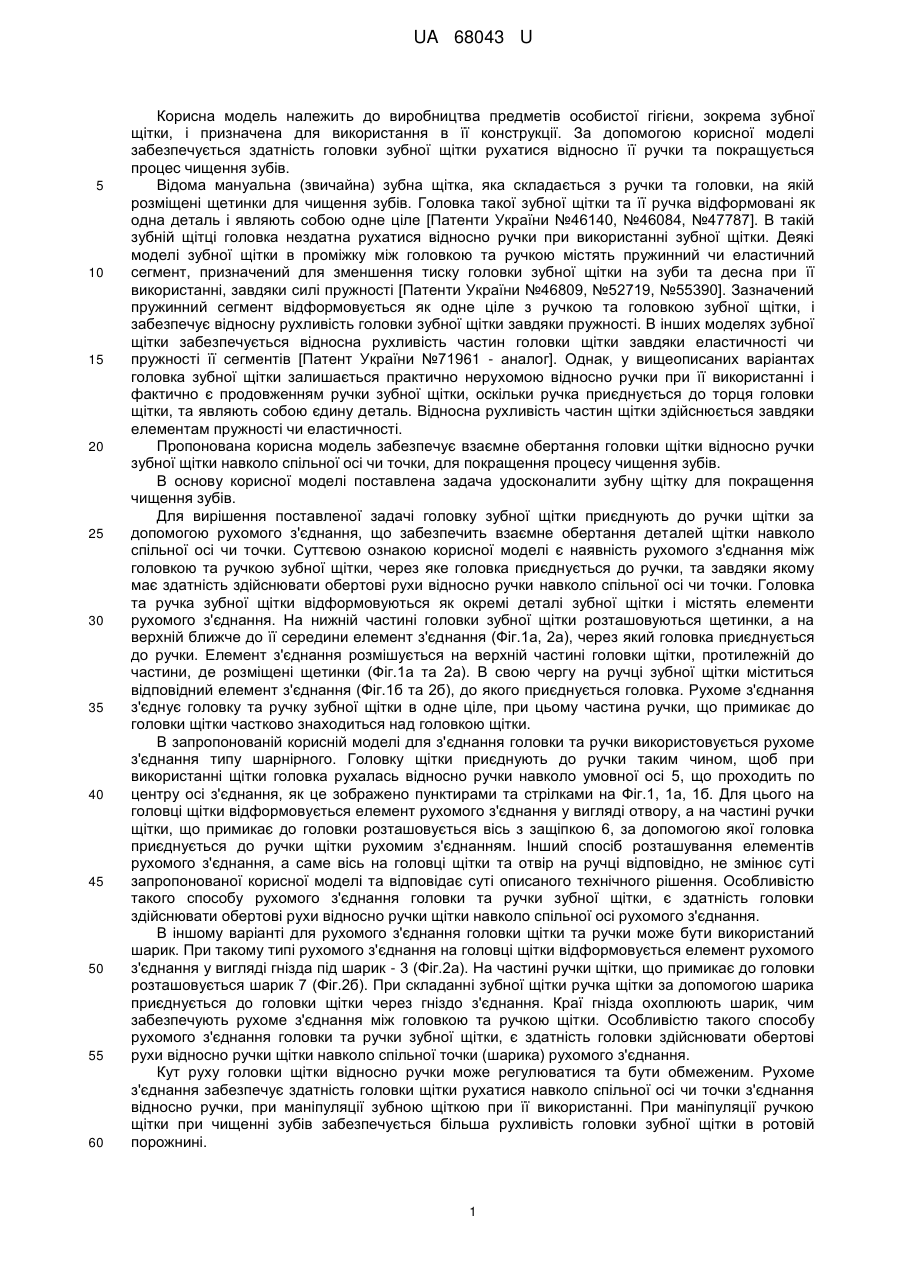

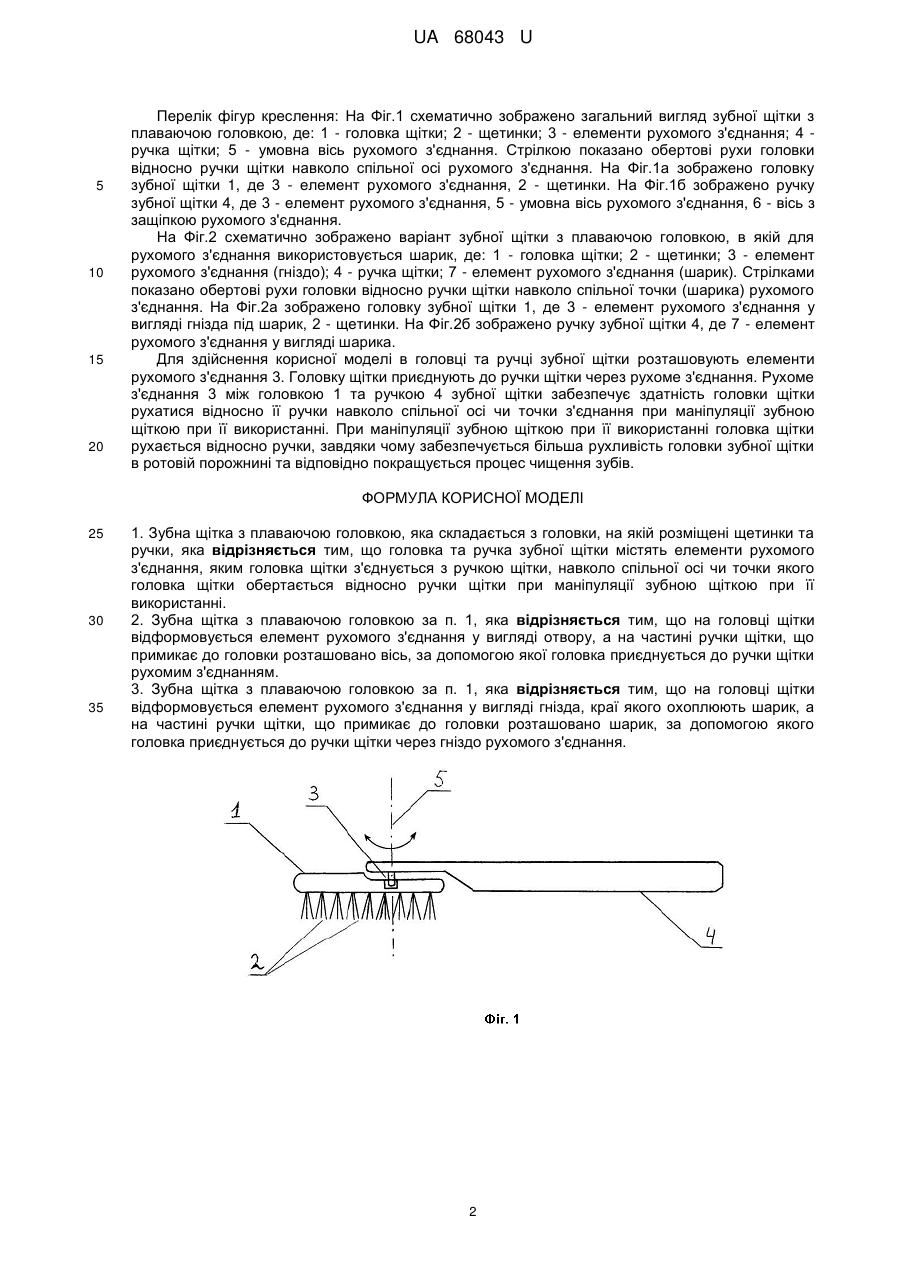

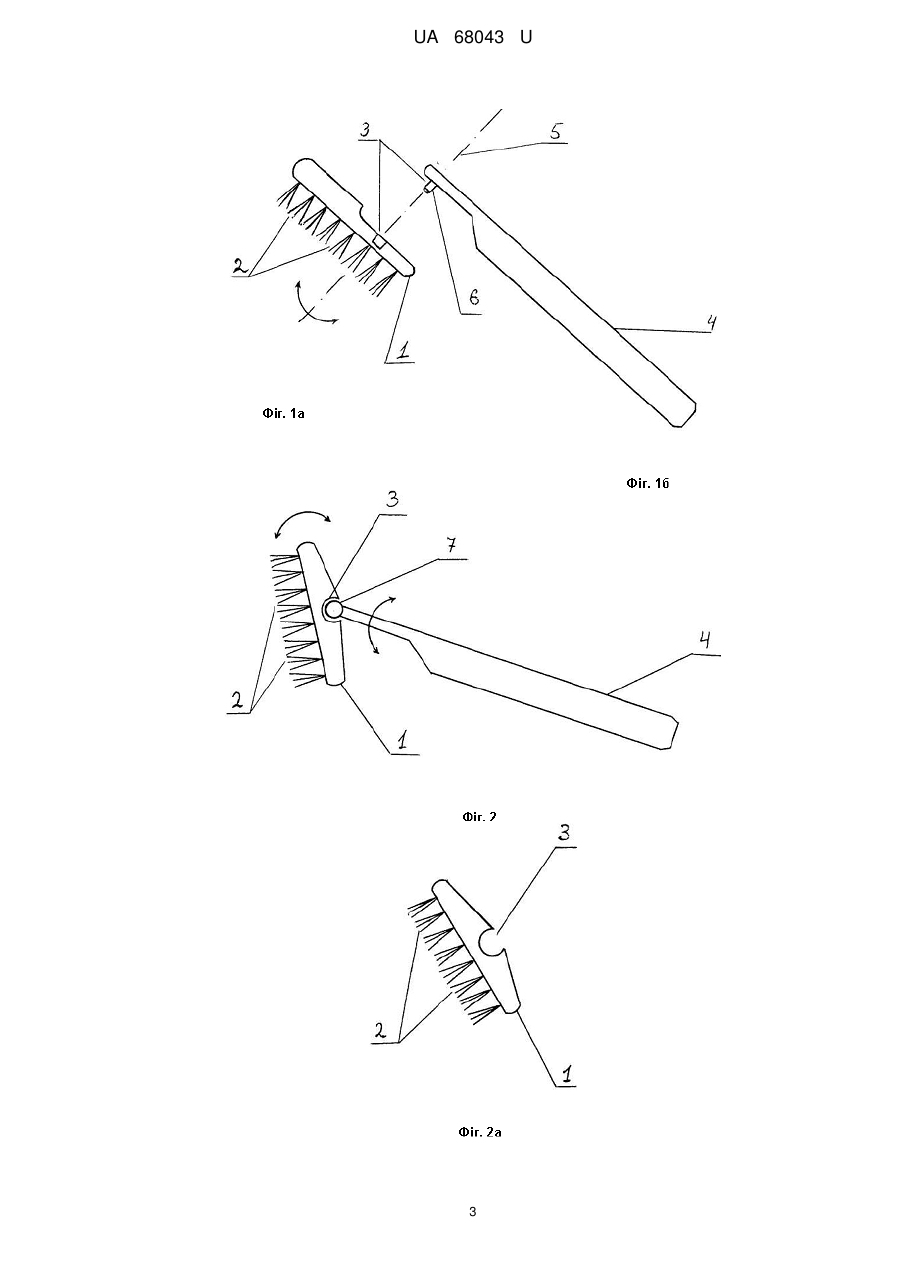

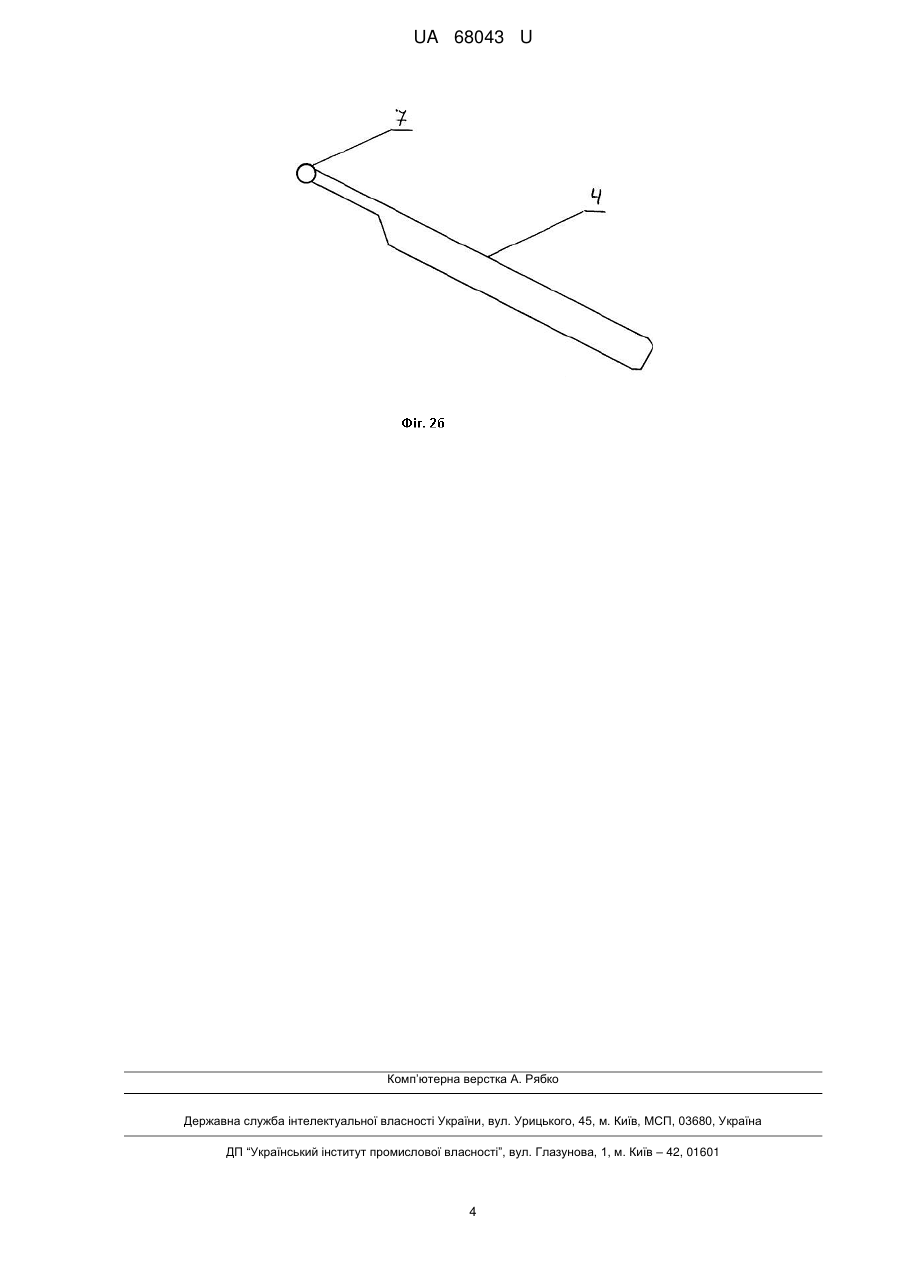

Реферат: UA 68043 U UA 68043 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до виробництва предметів особистої гігієни, зокрема зубної щітки, і призначена для використання в її конструкції. За допомогою корисної моделі забезпечується здатність головки зубної щітки рухатися відносно її ручки та покращується процес чищення зубів. Відома мануальна (звичайна) зубна щітка, яка складається з ручки та головки, на якій розміщені щетинки для чищення зубів. Головка такої зубної щітки та її ручка відформовані як одна деталь і являють собою одне ціле [Патенти України №46140, №46084, №47787]. В такій зубній щітці головка нездатна рухатися відносно ручки при використанні зубної щітки. Деякі моделі зубної щітки в проміжку між головкою та ручкою містять пружинний чи еластичний сегмент, призначений для зменшення тиску головки зубної щітки на зуби та десна при її використанні, завдяки силі пружності [Патенти України №46809, №52719, №55390]. Зазначений пружинний сегмент відформовується як одне ціле з ручкою та головкою зубної щітки, і забезпечує відносну рухливість головки зубної щітки завдяки пружності. В інших моделях зубної щітки забезпечується відносна рухливість частин головки щітки завдяки еластичності чи пружності її сегментів [Патент України №71961 - аналог]. Однак, у вищеописаних варіантах головка зубної щітки залишається практично нерухомою відносно ручки при її використанні і фактично є продовженням ручки зубної щітки, оскільки ручка приєднується до торця головки щітки, та являють собою єдину деталь. Відносна рухливість частин щітки здійснюється завдяки елементам пружності чи еластичності. Пропонована корисна модель забезпечує взаємне обертання головки щітки відносно ручки зубної щітки навколо спільної осі чи точки, для покращення процесу чищення зубів. В основу корисної моделі поставлена задача удосконалити зубну щітку для покращення чищення зубів. Для вирішення поставленої задачі головку зубної щітки приєднують до ручки щітки за допомогою рухомого з'єднання, що забезпечить взаємне обертання деталей щітки навколо спільної осі чи точки. Суттєвою ознакою корисної моделі є наявність рухомого з'єднання між головкою та ручкою зубної щітки, через яке головка приєднується до ручки, та завдяки якому має здатність здійснювати обертові рухи відносно ручки навколо спільної осі чи точки. Головка та ручка зубної щітки відформовуються як окремі деталі зубної щітки і містять елементи рухомого з'єднання. На нижній частині головки зубної щітки розташовуються щетинки, а на верхній ближче до її середини елемент з'єднання (Фіг.1а, 2а), через який головка приєднується до ручки. Елемент з'єднання розмішується на верхній частині головки щітки, протилежній до частини, де розміщені щетинки (Фіг.1а та 2а). В свою чергу на ручці зубної щітки міститься відповідний елемент з'єднання (Фіг.1б та 2б), до якого приєднується головка. Рухоме з'єднання з'єднує головку та ручку зубної щітки в одне ціле, при цьому частина ручки, що примикає до головки щітки частково знаходиться над головкою щітки. В запропонованій корисній моделі для з'єднання головки та ручки використовується рухоме з'єднання типу шарнірного. Головку щітки приєднують до ручки таким чином, щоб при використанні щітки головка рухалась відносно ручки навколо умовної осі 5, що проходить по центру осі з'єднання, як це зображено пунктирами та стрілками на Фіг.1, 1а, 1б. Для цього на головці щітки відформовується елемент рухомого з'єднання у вигляді отвору, а на частині ручки щітки, що примикає до головки розташовується вісь з защіпкою 6, за допомогою якої головка приєднується до ручки щітки рухомим з'єднанням. Інший спосіб розташування елементів рухомого з'єднання, а саме вісь на головці щітки та отвір на ручці відповідно, не змінює суті запропонованої корисної моделі та відповідає суті описаного технічного рішення. Особливістю такого способу рухомого з'єднання головки та ручки зубної щітки, є здатність головки здійснювати обертові рухи відносно ручки щітки навколо спільної осі рухомого з'єднання. В іншому варіанті для рухомого з'єднання головки щітки та ручки може бути використаний шарик. При такому типі рухомого з'єднання на головці щітки відформовується елемент рухомого з'єднання у вигляді гнізда під шарик - 3 (Фіг.2а). На частині ручки щітки, що примикає до головки розташовується шарик 7 (Фіг.2б). При складанні зубної щітки ручка щітки за допомогою шарика приєднується до головки щітки через гніздо з'єднання. Краї гнізда охоплюють шарик, чим забезпечують рухоме з'єднання між головкою та ручкою щітки. Особливістю такого способу рухомого з'єднання головки та ручки зубної щітки, є здатність головки здійснювати обертові рухи відносно ручки щітки навколо спільної точки (шарика) рухомого з'єднання. Кут руху головки щітки відносно ручки може регулюватися та бути обмеженим. Рухоме з'єднання забезпечує здатність головки щітки рухатися навколо спільної осі чи точки з'єднання відносно ручки, при маніпуляції зубною щіткою при її використанні. При маніпуляції ручкою щітки при чищенні зубів забезпечується більша рухливість головки зубної щітки в ротовій порожнині. 1 UA 68043 U 5 10 15 20 Перелік фігур креслення: На Фіг.1 схематично зображено загальний вигляд зубної щітки з плаваючою головкою, де: 1 - головка щітки; 2 - щетинки; 3 - елементи рухомого з'єднання; 4 ручка щітки; 5 - умовна вісь рухомого з'єднання. Стрілкою показано обертові рухи головки відносно ручки щітки навколо спільної осі рухомого з'єднання. На Фіг.1а зображено головку зубної щітки 1, де 3 - елемент рухомого з'єднання, 2 - щетинки. На Фіг.1б зображено ручку зубної щітки 4, де 3 - елемент рухомого з'єднання, 5 - умовна вісь рухомого з'єднання, 6 - вісь з защіпкою рухомого з'єднання. На Фіг.2 схематично зображено варіант зубної щітки з плаваючою головкою, в якій для рухомого з'єднання використовується шарик, де: 1 - головка щітки; 2 - щетинки; 3 - елемент рухомого з'єднання (гніздо); 4 - ручка щітки; 7 - елемент рухомого з'єднання (шарик). Стрілками показано обертові рухи головки відносно ручки щітки навколо спільної точки (шарика) рухомого з'єднання. На Фіг.2а зображено головку зубної щітки 1, де 3 - елемент рухомого з'єднання у вигляді гнізда під шарик, 2 - щетинки. На Фіг.2б зображено ручку зубної щітки 4, де 7 - елемент рухомого з'єднання у вигляді шарика. Для здійснення корисної моделі в головці та ручці зубної щітки розташовують елементи рухомого з'єднання 3. Головку щітки приєднують до ручки щітки через рухоме з'єднання. Рухоме з'єднання 3 між головкою 1 та ручкою 4 зубної щітки забезпечує здатність головки щітки рухатися відносно її ручки навколо спільної осі чи точки з'єднання при маніпуляції зубною щіткою при її використанні. При маніпуляції зубною щіткою при її використанні головка щітки рухається відносно ручки, завдяки чому забезпечується більша рухливість головки зубної щітки в ротовій порожнині та відповідно покращується процес чищення зубів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 1. Зубна щітка з плаваючою головкою, яка складається з головки, на якій розміщені щетинки та ручки, яка відрізняється тим, що головка та ручка зубної щітки містять елементи рухомого з'єднання, яким головка щітки з'єднується з ручкою щітки, навколо спільної осі чи точки якого головка щітки обертається відносно ручки щітки при маніпуляції зубною щіткою при її використанні. 2. Зубна щітка з плаваючою головкою за п. 1, яка відрізняється тим, що на головці щітки відформовується елемент рухомого з'єднання у вигляді отвору, а на частині ручки щітки, що примикає до головки розташовано вісь, за допомогою якої головка приєднується до ручки щітки рухомим з'єднанням. 3. Зубна щітка з плаваючою головкою за п. 1, яка відрізняється тим, що на головці щітки відформовується елемент рухомого з'єднання у вигляді гнізда, краї якого охоплюють шарик, а на частині ручки щітки, що примикає до головки розташовано шарик, за допомогою якого головка приєднується до ручки щітки через гніздо рухомого з'єднання. 2 UA 68043 U 3 UA 68043 U Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
