Платформа для промислових установок, зокрема, для видалячів окалини високого тиску, резервних ножиць і маятникових ножиць на прокатних станах або т. п.

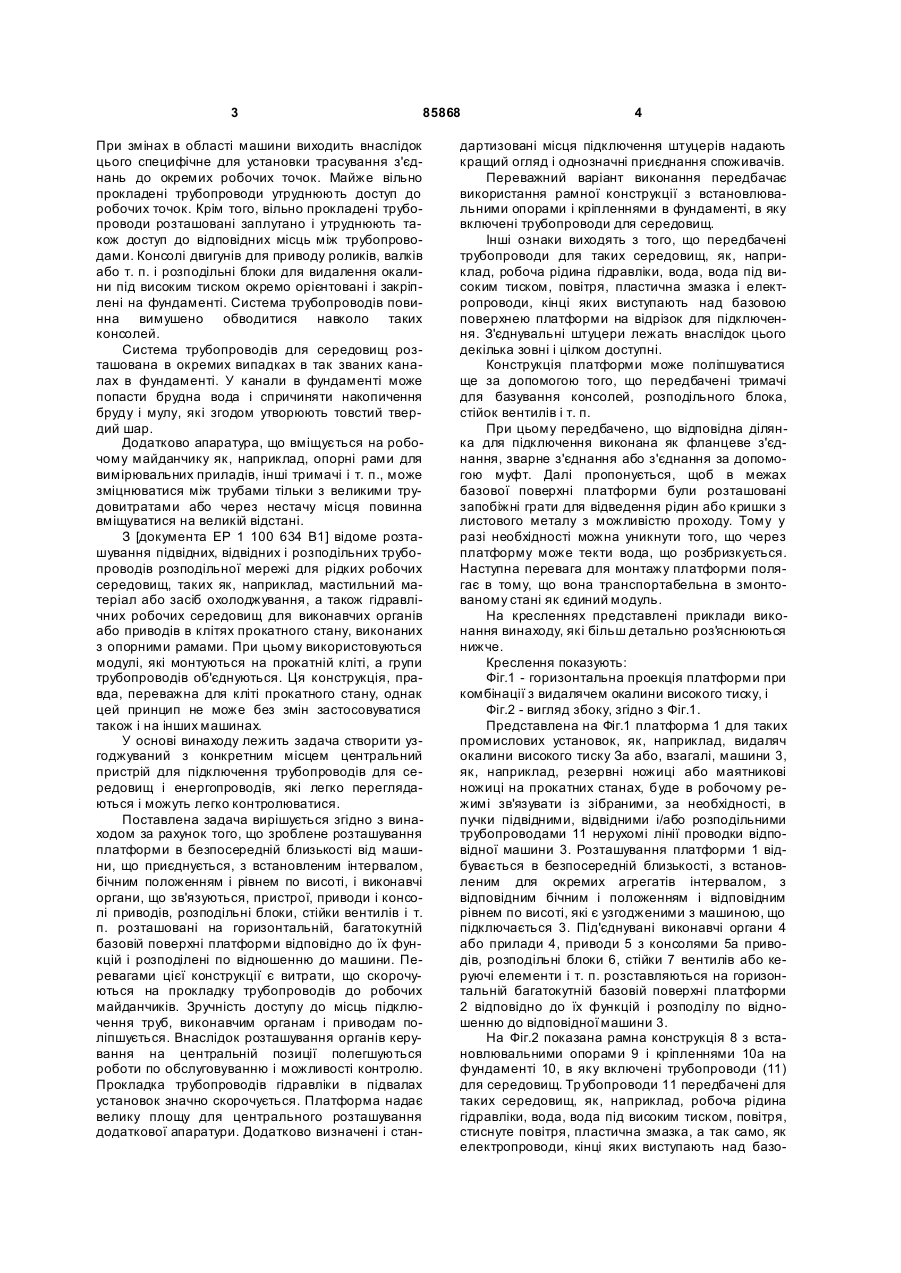

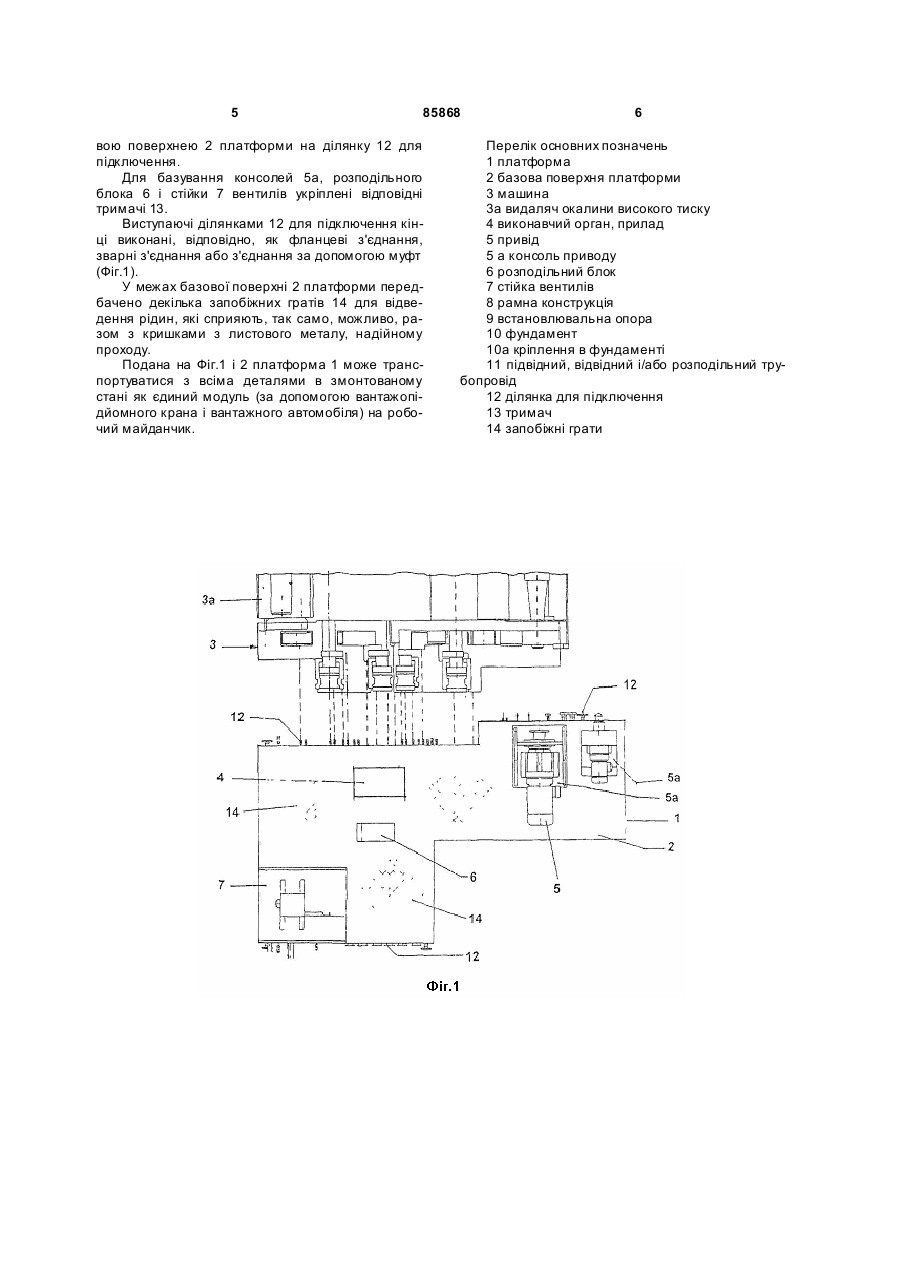

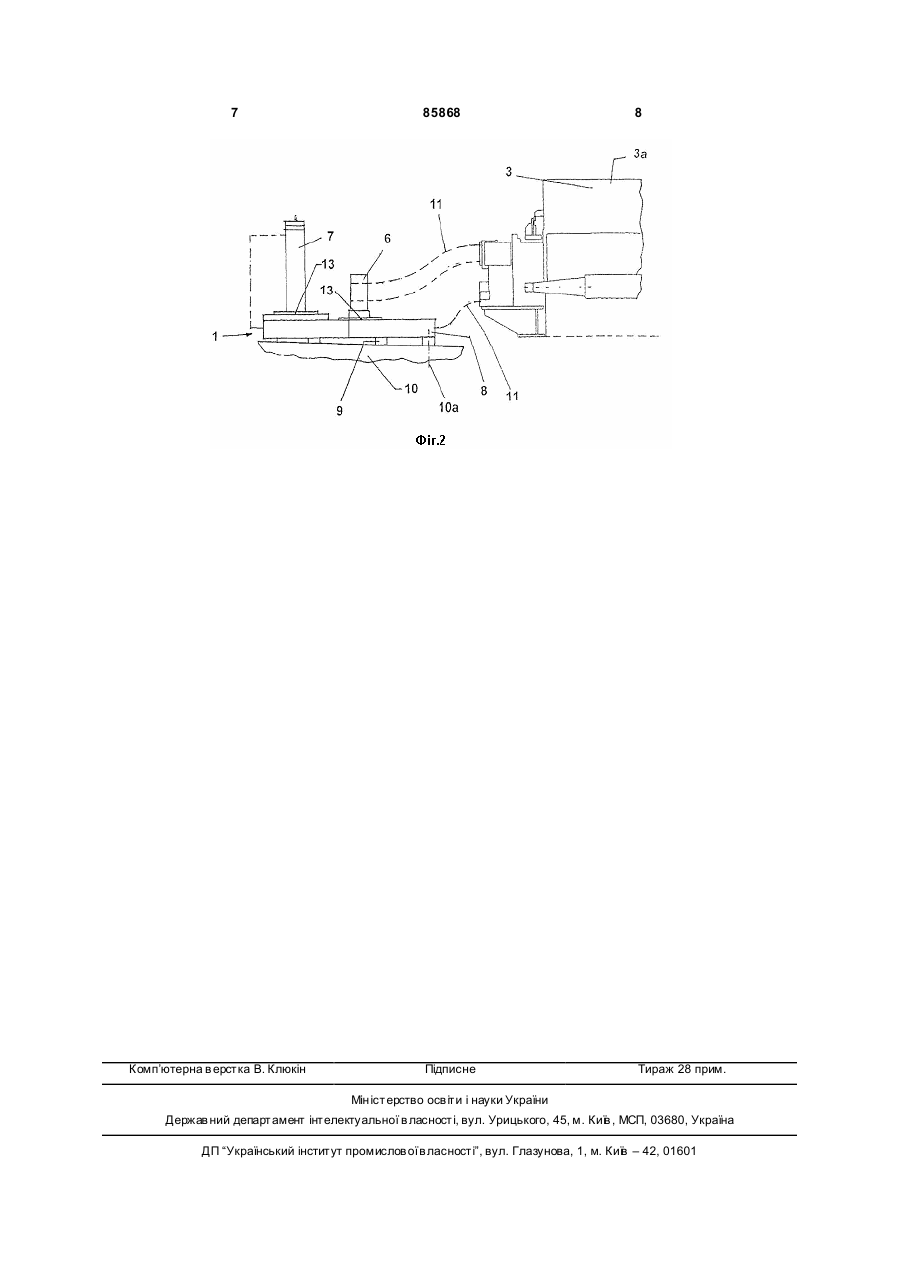

1. Платформа (1) для промислових установок, зокрема, для видалячів окалини високого тиску (3а), резервних ножиць і маятникових ножиць на прокатних станах або т. п. із зібраними, за необхідності, в п учки підвідними, відвідними і/або розподільними трубопроводами (11), які в робочому положенні можуть зв'язуватися з нерухомими трубопроводами відповідної машини (3), яка відрізняється тим, що вона призначена для розташування в безпосередній близькості, з встановленим інтервалом, бічним положенням і рівнем по висоті, від машини (3), що підключається, і що виконавчі органи (4), які з'єднуються, прилади (4), приводи (5) і консолі (5а) приводів, розподільні блоки (6), стійки (7) вентилів, керуючі елементи і т. п. розташовані на горизонтальній багатокутній базовій C2 2 (19) 1 3 85868 При змінах в області машини виходить внаслідок цього специфічне для установки трасування з'єднань до окремих робочих точок. Майже вільно прокладені трубопроводи утруднюють доступ до робочих точок. Крім того, вільно прокладені трубопроводи розташовані заплутано і утруднюють також доступ до відповідних місць між трубопроводами. Консолі двигунів для приводу роликів, валків або т. п. і розподільні блоки для видалення окалини під високим тиском окремо орієнтовані і закріплені на фундаменті. Система трубопроводів повинна вимушено обводитися навколо таких консолей. Система трубопроводів для середовищ розташована в окремих випадках в так званих каналах в фундаменті. У канали в фундаменті може попасти брудна вода і спричиняти накопичення бруду і мулу, які згодом утворюють товстий твердий шар. Додатково апаратура, що вміщується на робочому майданчику як, наприклад, опорні рами для вимірювальних приладів, інші тримачі і т. п., може зміцнюватися між трубами тільки з великими трудовитратами або через нестачу місця повинна вміщуватися на великій відстані. З [документа ЕР 1 100 634 В1] відоме розташування підвідних, відвідних і розподільних трубопроводів розподільної мережі для рідких робочих середовищ, таких як, наприклад, мастильний матеріал або засіб охолоджування, а також гідравлічних робочих середовищ для виконавчих органів або приводів в клітях прокатного стану, виконаних з опорними рамами. При цьому використовуються модулі, які монтуються на прокатній кліті, а групи трубопроводів об'єднуються. Ця конструкція, правда, переважна для кліті прокатного стану, однак цей принцип не може без змін застосовуватися також і на інших машинах. У основі винаходу лежить задача створити узгоджуваний з конкретним місцем центральний пристрій для підключення трубопроводів для середовищ і енергопроводів, які легко переглядаються і можуть легко контролюватися. Поставлена задача вирішується згідно з винаходом за рахунок того, що зроблене розташування платформи в безпосередній близькості від машини, що приєднується, з встановленим інтервалом, бічним положенням і рівнем по висоті, і виконавчі органи, що зв'язуються, пристрої, приводи і консолі приводів, розподільні блоки, стійки вентилів і т. п. розташовані на горизонтальній, багатокутній базовій поверхні платформи відповідно до їх функцій і розподілені по відношенню до машини. Перевагами цієї конструкції є витрати, що скорочуються на прокладку трубопроводів до робочих майданчиків. Зручність доступу до місць підключення труб, виконавчим органам і приводам поліпшується. Внаслідок розташування органів керування на центральній позиції полегшуються роботи по обслуговуванню і можливості контролю. Прокладка трубопроводів гідравліки в підвалах установок значно скорочується. Платформа надає велику площу для центрального розташування додаткової апаратури. Додатково визначені і стан 4 дартизовані місця підключення штуцерів надають кращий огляд і однозначні приєднання споживачів. Переважний варіант виконання передбачає використання рамної конструкції з встановлювальними опорами і кріпленнями в фундаменті, в яку включені трубопроводи для середовищ. Інші ознаки виходять з того, що передбачені трубопроводи для таких середовищ, як, наприклад, робоча рідина гідравліки, вода, вода під високим тиском, повітря, пластична змазка і електропроводи, кінці яких виступають над базовою поверхнею платформи на відрізок для підключення. З'єднувальні штуцери лежать внаслідок цього декілька зовні і цілком доступні. Конструкція платформи може поліпшуватися ще за допомогою того, що передбачені тримачі для базування консолей, розподільного блока, стійок вентилів і т. п. При цьому передбачено, що відповідна ділянка для підключення виконана як фланцеве з'єднання, зварне з'єднання або з'єднання за допомогою муфт. Далі пропонується, щоб в межах базової поверхні платформи були розташовані запобіжні грати для відведення рідин або кришки з листового металу з можливістю проходу. Тому у разі необхідності можна уникнути того, що через платформу може текти вода, що розбризкується. Наступна перевага для монтажу платформи полягає в тому, що вона транспортабельна в змонтованому стані як єдиний модуль. На кресленнях представлені приклади виконання винаходу, які більш детально роз'яснюються нижче. Креслення показують: Фіг.1 - горизонтальна проекція платформи при комбінації з видалячем окалини високого тиску, і Фіг.2 - вигляд збоку, згідно з Фіг.1. Представлена на Фіг.1 платформа 1 для таких промислових установок, як, наприклад, видаляч окалини високого тиску За або, взагалі, машини 3, як, наприклад, резервні ножиці або маятникові ножиці на прокатних станах, буде в робочому режимі зв'язувати із зібраними, за необхідності, в пучки підвідними, відвідними і/або розподільними трубопроводами 11 нерухомі лінії проводки відповідної машини 3. Розташування платформи 1 відбувається в безпосередній близькості, з встановленим для окремих агрегатів інтервалом, з відповідним бічним і положенням і відповідним рівнем по висоті, які є узгодженими з машиною, що підключається 3. Під'єднувані виконавчі органи 4 або прилади 4, приводи 5 з консолями 5а приводів, розподільні блоки 6, стійки 7 вентилів або керуючі елементи і т. п. розставляються на горизонтальній багатокутній базовій поверхні платформи 2 відповідно до їх функцій і розподілу по відношенню до відповідної машини 3. На Фіг.2 показана рамна конструкція 8 з встановлювальними опорами 9 і кріпленнями 10а на фундаменті 10, в яку включені трубопроводи (11) для середовищ. Тр убопроводи 11 передбачені для таких середовищ, як, наприклад, робоча рідина гідравліки, вода, вода під високим тиском, повітря, стиснуте повітря, пластична змазка, а так само, як електропроводи, кінці яких виступають над базо 5 85868 вою поверхнею 2 платформи на ділянку 12 для підключення. Для базування консолей 5а, розподільного блока 6 і стійки 7 вентилів укріплені відповідні тримачі 13. Виступаючі ділянками 12 для підключення кінці виконані, відповідно, як фланцеві з'єднання, зварні з'єднання або з'єднання за допомогою муфт (Фіг.1). У межах базової поверхні 2 платформи передбачено декілька запобіжних гратів 14 для відведення рідин, які сприяють, так само, можливо, разом з кришками з листового металу, надійному проходу. Подана на Фіг.1 і 2 платформа 1 може транспортуватися з всіма деталями в змонтованому стані як єдиний модуль (за допомогою вантажопідйомного крана і вантажного автомобіля) на робочий майданчик. 6 Перелік основних позначень 1 платформа 2 базова поверхня платформи 3 машина 3а видаляч окалини високого тиску 4 виконавчий орган, прилад 5 привід 5 а консоль приводу 6 розподільний блок 7 стійка вентилів 8 рамна конструкція 9 встановлювальна опора 10 фундамент 10а кріплення в фундаменті 11 підвідний, відвідний і/або розподільний трубопровід 12 ділянка для підключення 13 тримач 14 запобіжні грати 7 Комп’ютерна в ерстка В. Клюкін 85868 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
