Фотополімерізуюча композиція

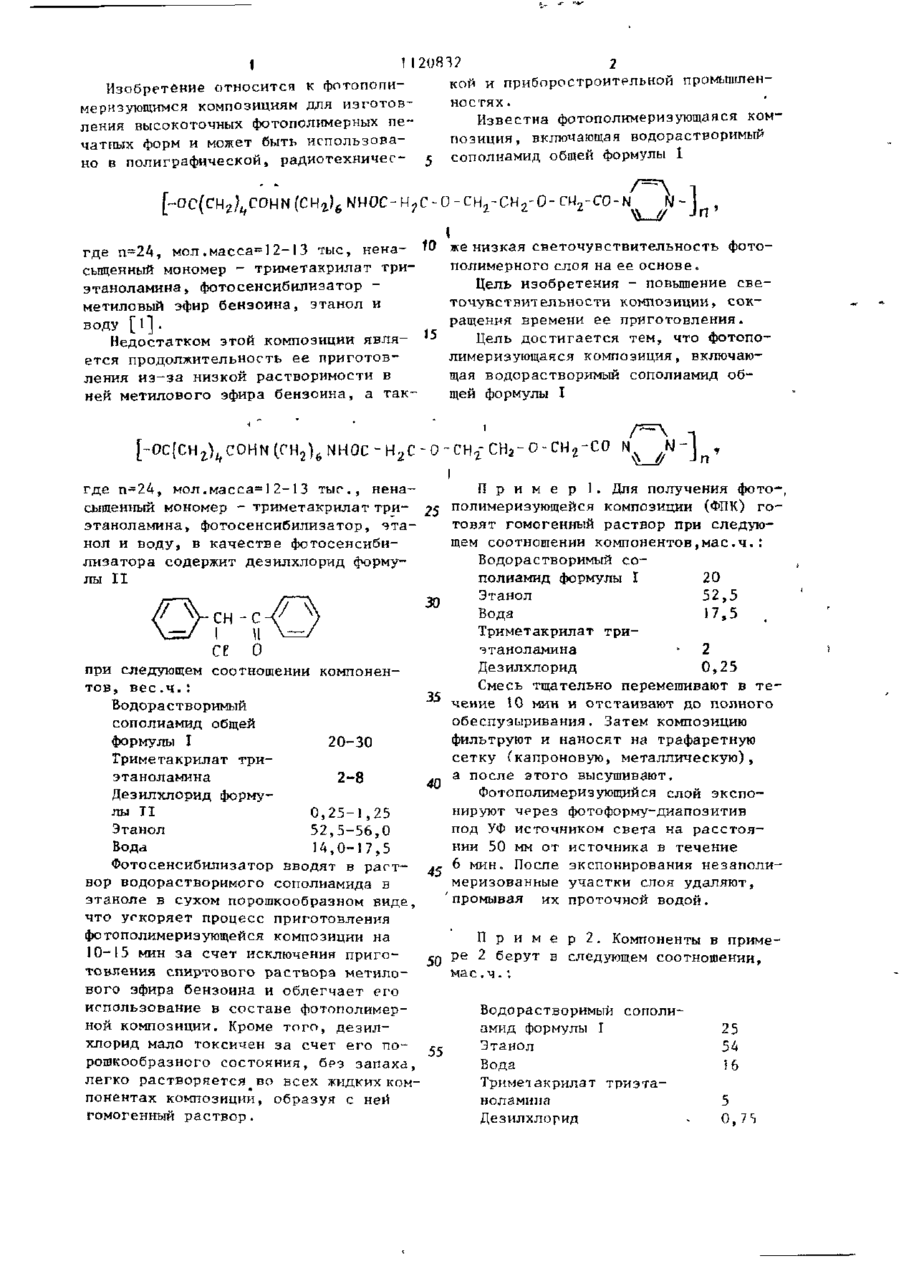

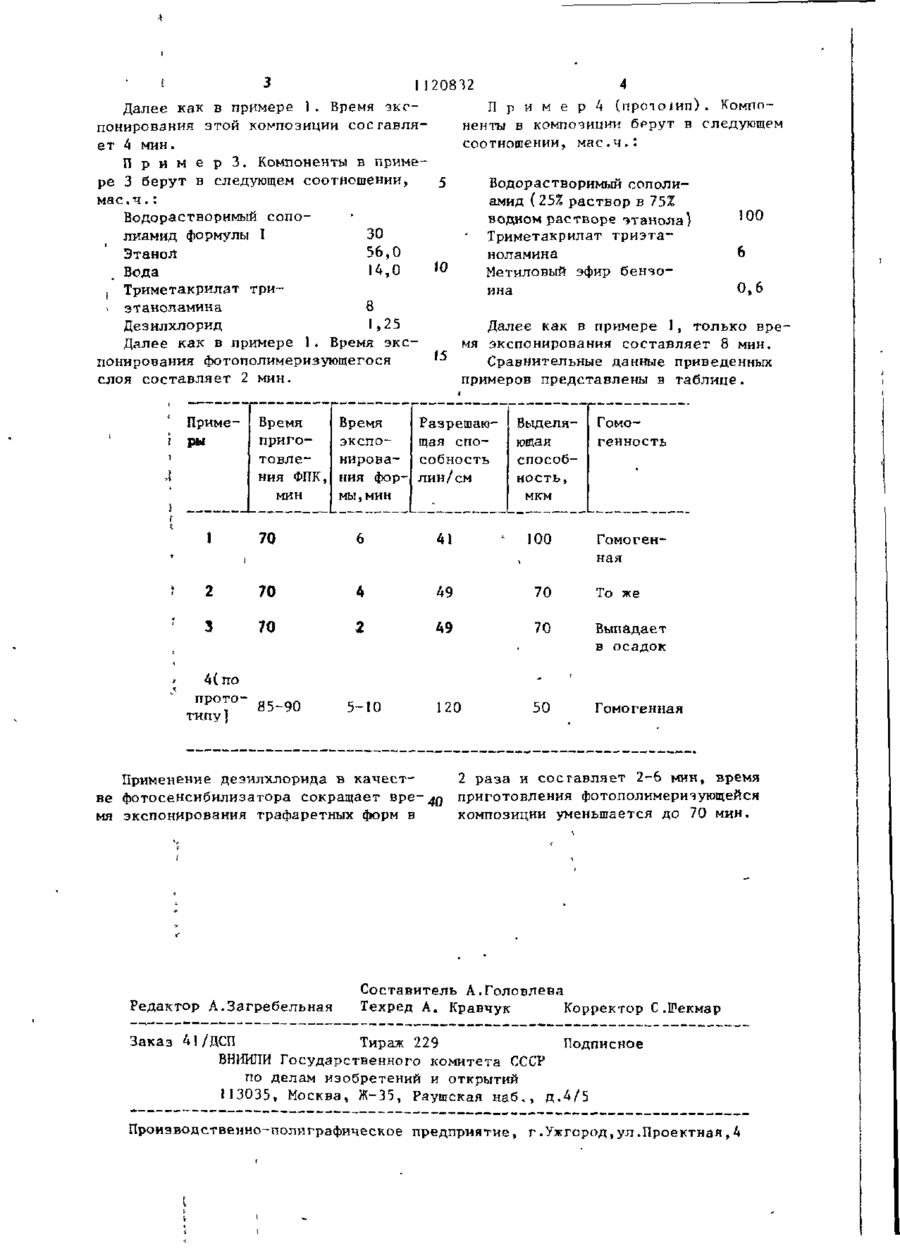

ФОТОПОЛИКЕРИЗУВДАЯСЯ КОМПОЗИЦИЯ , включающая водорастворимый со полиамид общей формулы I си, со \ у \ где п = 24, мол.масса - 12-13 тыс., ненасыщенный мономер - триметакрилат триэтаноламина, фотосенсчбилиэатор, этанол и воду, о т л и ч а ю щ а я п при следующем соотношении компонентов, мае.ч.: Водорастворимый со~ полиамид общей формулы I 20-30 Триметакрилат триэтаноламина 2-8 Дезилхлорчд формулы II 0,25-1,25 Этанол 52,5-56,0 Вода 14,0-17,5 С 00 N3 Ц 1 1 12081? кой и приборостроительной промышленИзобретение относится к фотопопиное тях. меризующимся композициям для изготовИзвестна фотополимеризующаяся комления высокоточных фотополимерных пепозиция , включающая водорастворимый чатных форм и может быть использовасополиамид обшей формулы I но в полиграфической, радиотехничес 1 же низкая светочувствительность фото полимерного слоя на ее основе. Цель изобретения - повышение све точувствительности композиции, сокращения времени ее приготовления. воду [1]. Ї5 Цель достигается тем, что фотопо Недостатком этой композиции являлимеризующаяся композиция, включаюется продолжительность ее приготовщая водорастворимый сополиамид обления из-за низкой растворимости в щей формулы I ней метилового эфира бензоина, а так где п=2А, мол.масса=12-13 тыс, ненасыщенный мономер - триметакрилат триэтаноламина, фотосенсибилизатор метиловый эфир бензоина, этанол и [-OC(CH^COHN(CH 2 ) 6 NHOC-H 2 C-O-CH£CH 2 -O-CH Z -CO N N J П р и м е р 1. Для получения фото-, где п-24, мол.масса=12-13 тыг., ненасыщенный мономер - триметакрилат три- 25 полимеризующейся композиции (ФПК) готовят гомогенный раствор при следуюэтаноламина, фотосенсибилизатор, этащем соотношении компонентов,мае,ч.: нол и воду, в качестве фотосенсибиВодорастворимый солизатора содержит дезилхлорид формуполиамид формулы I 20 лы II Этанол 52,5 30 Вода 17,5 Триметакрилат триэтаноламина • 2 Дезилхлорид 0,25 при следующем соотношении компоненСмесь тщательно перемешивают в тетов, вес .ч. : чение 10 мин и отстаивают до полного Водорастворимый обеспуэыривания. Затем композицию сополиамид общей фильтруют и наносят на трафаретную формулы I 20-30 сетку (капроновую, металлическую), Триметакрилат триа после этого высушивают. этаноламина 2-8 40 Фотополимеризующийся слой экспоДезилхлорид формунируют чррез фотоформу-диапозитив лы ТІ 0,25-1,25 под УФ источником света на расстояЭтанол 52,5-56,0 нии 50 мм от источника в течение Вода 14,0-17,5 6 мин. После экспонирования незаполиФотосенсибилизатор вводят в раст- 45 меризованные участки слоя удаляют, вор водорастворимого сополиамида в промывая их проточной водой. этаноле в сухом порошкообразном виде, сн -с се о 9\ \ что ускоряет процесс приготовления П р и м е р 2. Компоненты в примефотополимеризующейся композиции на ре 2 берут в следующем соотношении, 10-15 мин за счет исключения пригома с.ч.: товления спиртового раствора метилового эфира бензоина и облегчает его Водорастворимый сополииспользование в составе фотополимерамид формулы I 25 ной композиции. Кроме того, дезилЭтанол 54 хлорид мало токсичен за счет его по- 55 Вода !6 рошкообразного состояния, без запаха, Тримет акрилат триэталегко растворяется во всех жидких комноламина 5 понентах композиции, образуя с ней Дезилхлогид 0,7 гомогенный раствор. • і , 120832 4 П р и м е р а ( п р о і о і и п ) . Компоненты в композиции бррут в следующем соотношении, м а е . ч . : 3 Далее как в примере 1. Время экспонирования этой композиции соегавля ет 4 мин. П р и м е р 3. Компоненты в приме ре 3 берут в следующем соотношении, Водорастворимый сополимас.ч.: амид (25% раствор в 75£ 100 Водорастворимый соповодном растворе этанола) лиамид формулы I 30 Триметакрилат триэта6 Этанол 56,0 ноламина Ю . Вода 14,0 Метиловый эфир бензо0,6 Триметакрилат триина 1 этаноламина 8 Дезилхлорид 1,25 Далее как в примере 1, только вреДалее как в примере 1. Время эксмя экспонирования составляет 8 мин. »5 понирования фотополимеризуюшегося Сравнительные данные приведенных слоя составляет 2 мин. примеров представлены в таблице. Приме ры Время приготовления ФПК, мин Время экспонирования формы, мин 70 Разрешающая способность лин/см Выделяющая способность, Гомогенность мкм 41 100 Гомогенная 2 70 4 49 70 То же 3 70 2 А9 70 Выпадает в осадок 120 50 Гомогенная 4( по прото85-90 типу] 5-10 Применение дезилхлорида в качестве фотосенсибилизатора сокращает вре мя экспонирования трафаретных форм в Редактор А.Загребельная 2 раза и составляет 2-6 мин, время приготовления фотополимеризующейся композиции уменьшается до 70 мин. Составитель А.Головлева Техред А. Кравчук Корректор С.Шекмар Заказ 41/ДСП Тираж 229 Подписное ВНИИЛИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д.4/5 Производственно-полиграфическое предприятие, г.Ужгород,ул.Проектная,
