Динамометр для ударно-статичних випробувань

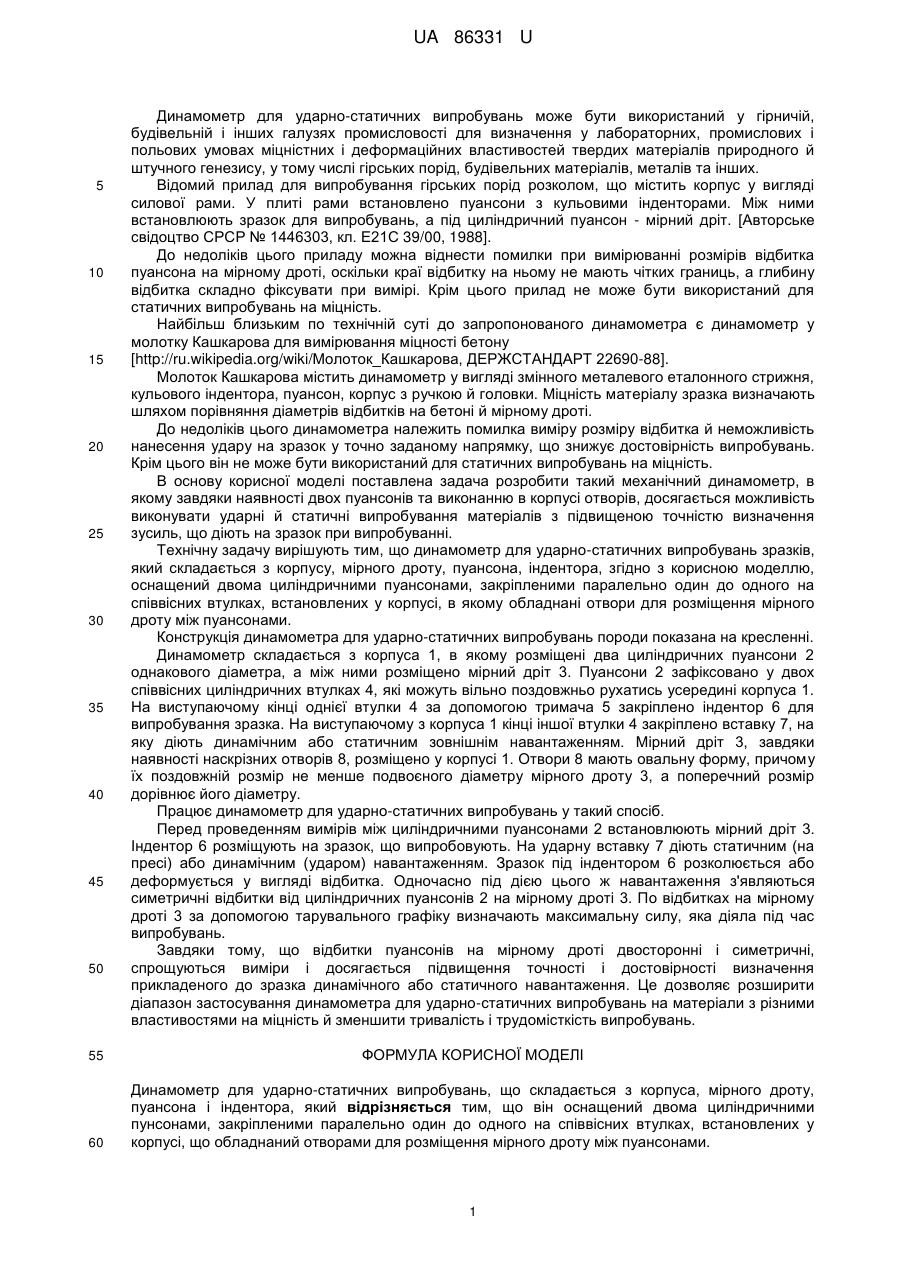

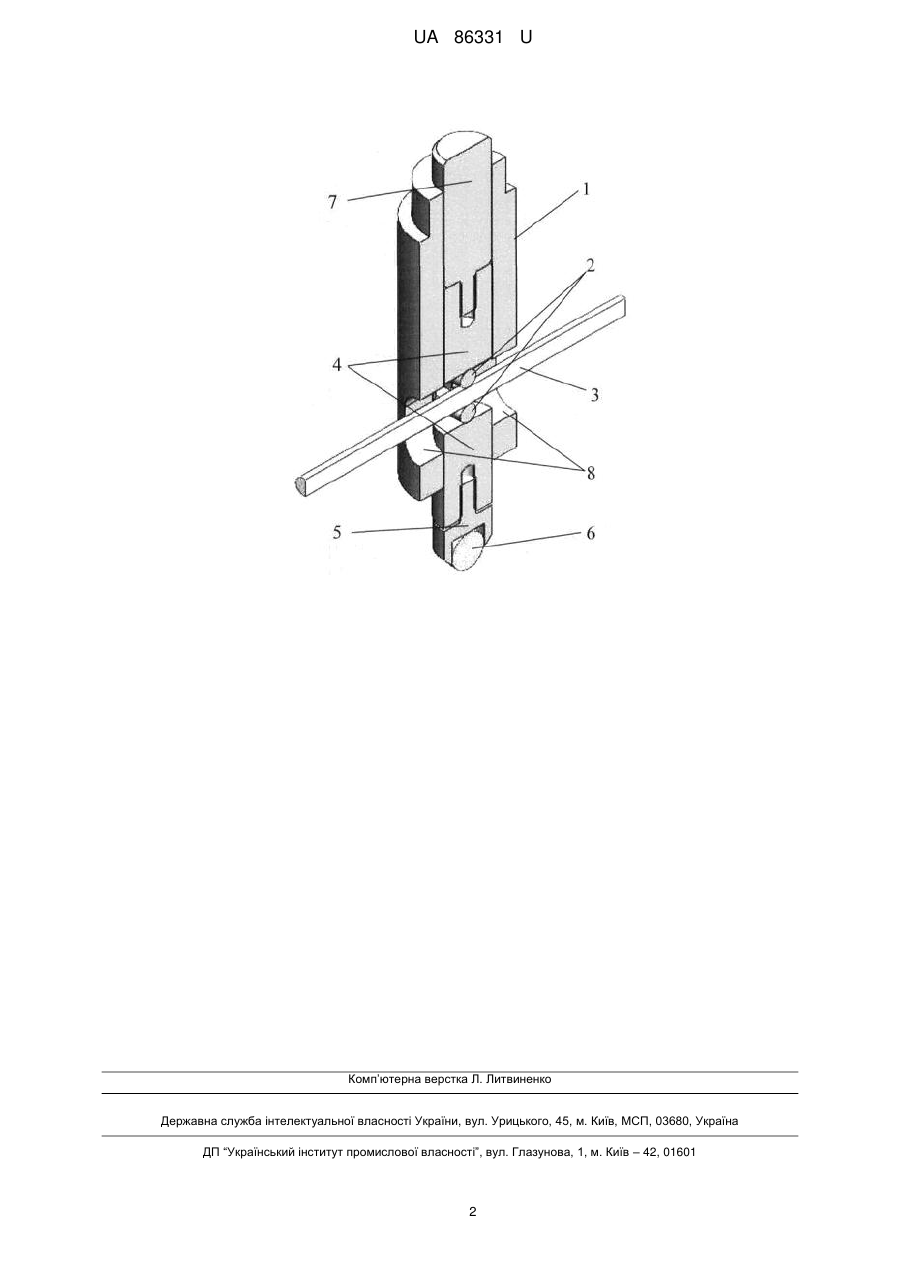

Реферат: UA 86331 U UA 86331 U 5 10 15 20 25 30 35 40 45 50 Динамометр для ударно-статичних випробувань може бути використаний у гірничій, будівельній і інших галузях промисловості для визначення у лабораторних, промислових і польових умовах міцністних і деформаційних властивостей твердих матеріалів природного й штучного генезису, у тому числі гірських порід, будівельних матеріалів, металів та інших. Відомий прилад для випробування гірських порід розколом, що містить корпус у вигляді силової рами. У плиті рами встановлено пуансони з кульовими інденторами. Між ними встановлюють зразок для випробувань, а під циліндричний пуансон - мірний дріт. [Авторське свідоцтво СРСР № 1446303, кл. Е21С 39/00, 1988]. До недоліків цього приладу можна віднести помилки при вимірюванні розмірів відбитка пуансона на мірному дроті, оскільки краї відбитку на ньому не мають чітких границь, а глибину відбитка складно фіксувати при вимірі. Крім цього прилад не може бути використаний для статичних випробувань на міцність. Найбільш близьким по технічній суті до запропонованого динамометра є динамометр у молотку Кашкарова для вимірювання міцності бетону [http://ru.wikipedia.org/wiki/Молоток_Кашкарова, ДЕРЖСТАНДАРТ 22690-88]. Молоток Кашкарова містить динамометр у вигляді змінного металевого еталонного стрижня, кульового індентора, пуансон, корпус з ручкою й головки. Міцність матеріалу зразка визначають шляхом порівняння діаметрів відбитків на бетоні й мірному дроті. До недоліків цього динамометра належить помилка виміру розміру відбитка й неможливість нанесення удару на зразок у точно заданому напрямку, що знижує достовірність випробувань. Крім цього він не може бути використаний для статичних випробувань на міцність. В основу корисної моделі поставлена задача розробити такий механічний динамометр, в якому завдяки наявності двох пуансонів та виконанню в корпусі отворів, досягається можливість виконувати ударні й статичні випробування матеріалів з підвищеною точністю визначення зусиль, що діють на зразок при випробуванні. Технічну задачу вирішують тим, що динамометр для ударно-статичних випробувань зразків, який складається з корпусу, мірного дроту, пуансона, індентора, згідно з корисною моделлю, оснащений двома циліндричними пуансонами, закріпленими паралельно один до одного на співвісних втулках, встановлених у корпусі, в якому обладнані отвори для розміщення мірного дроту між пуансонами. Конструкція динамометра для ударно-статичних випробувань породи показана на кресленні. Динамометр складається з корпуса 1, в якому розміщені два циліндричних пуансони 2 однакового діаметра, а між ними розміщено мірний дріт 3. Пуансони 2 зафіксовано у двох співвісних циліндричних втулках 4, які можуть вільно поздовжньо рухатись усередині корпуса 1. На виступаючому кінці однієї втулки 4 за допомогою тримача 5 закріплено індентор 6 для випробування зразка. На виступаючому з корпуса 1 кінці іншої втулки 4 закріплено вставку 7, на яку діють динамічним або статичним зовнішнім навантаженням. Мірний дріт 3, завдяки наявності наскрізних отворів 8, розміщено у корпусі 1. Отвори 8 мають овальну форму, причому їх поздовжній розмір не менше подвоєного діаметру мірного дроту 3, а поперечний розмір дорівнює його діаметру. Працює динамометр для ударно-статичних випробувань у такий спосіб. Перед проведенням вимірів між циліндричними пуансонами 2 встановлюють мірний дріт 3. Індентор 6 розміщують на зразок, що випробовують. На ударну вставку 7 діють статичним (на пресі) або динамічним (ударом) навантаженням. Зразок під індентором 6 розколюється або деформується у вигляді відбитка. Одночасно під дією цього ж навантаження з'являються симетричні відбитки від циліндричних пуансонів 2 на мірному дроті 3. По відбитках на мірному дроті 3 за допомогою тарувального графіку визначають максимальну силу, яка діяла під час випробувань. Завдяки тому, що відбитки пуансонів на мірному дроті двосторонні і симетричні, спрощуються виміри і досягається підвищення точності і достовірності визначення прикладеного до зразка динамічного або статичного навантаження. Це дозволяє розширити діапазон застосування динамометра для ударно-статичних випробувань на матеріали з різними властивостями на міцність й зменшити тривалість і трудомісткість випробувань. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Динамометр для ударно-статичних випробувань, що складається з корпуса, мірного дроту, пуансона і індентора, який відрізняється тим, що він оснащений двома циліндричними пунсонами, закріпленими паралельно один до одного на співвісних втулках, встановлених у корпусі, що обладнаний отворами для розміщення мірного дроту між пуансонами. 1 UA 86331 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
