Стенд для статичних випробувань конструкцій

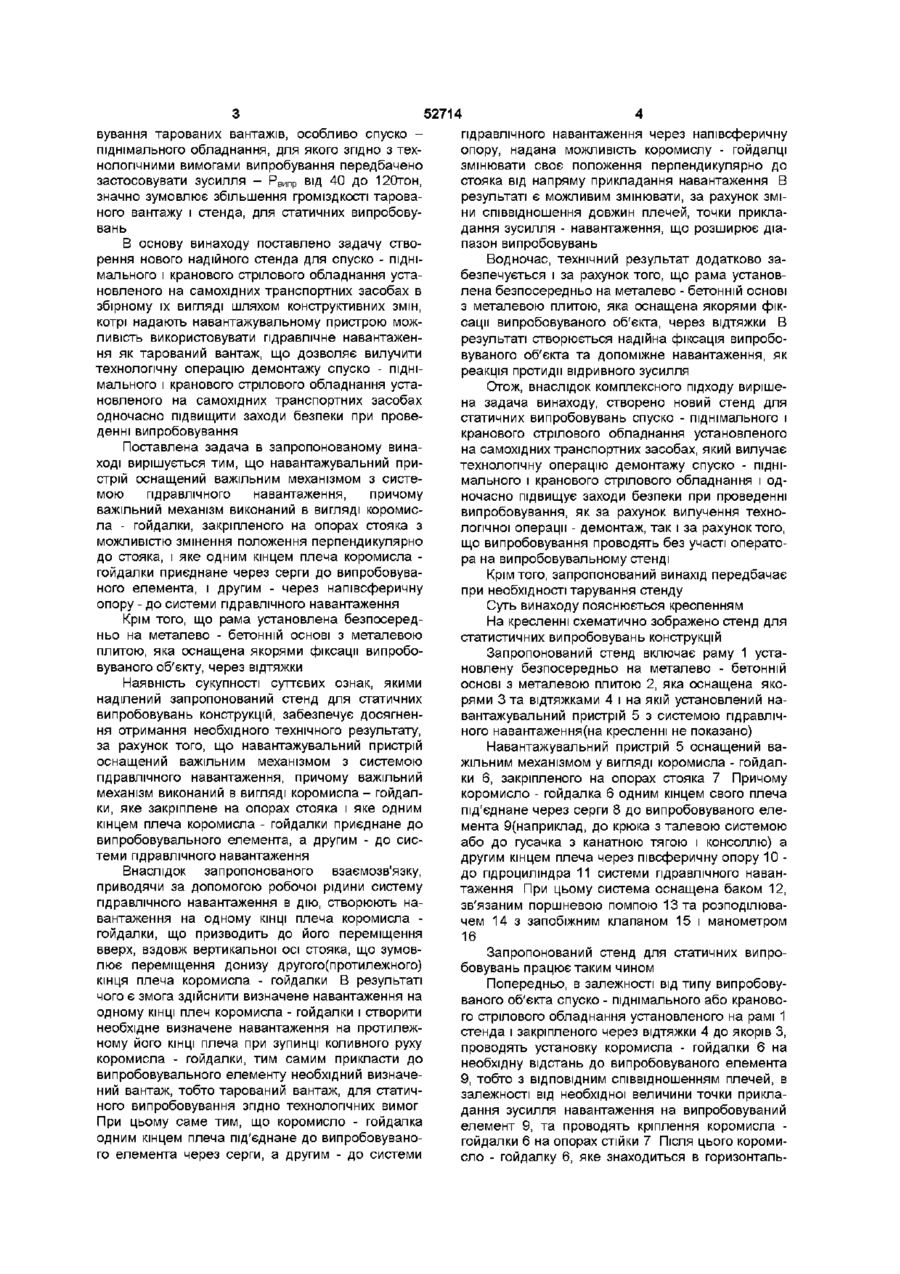

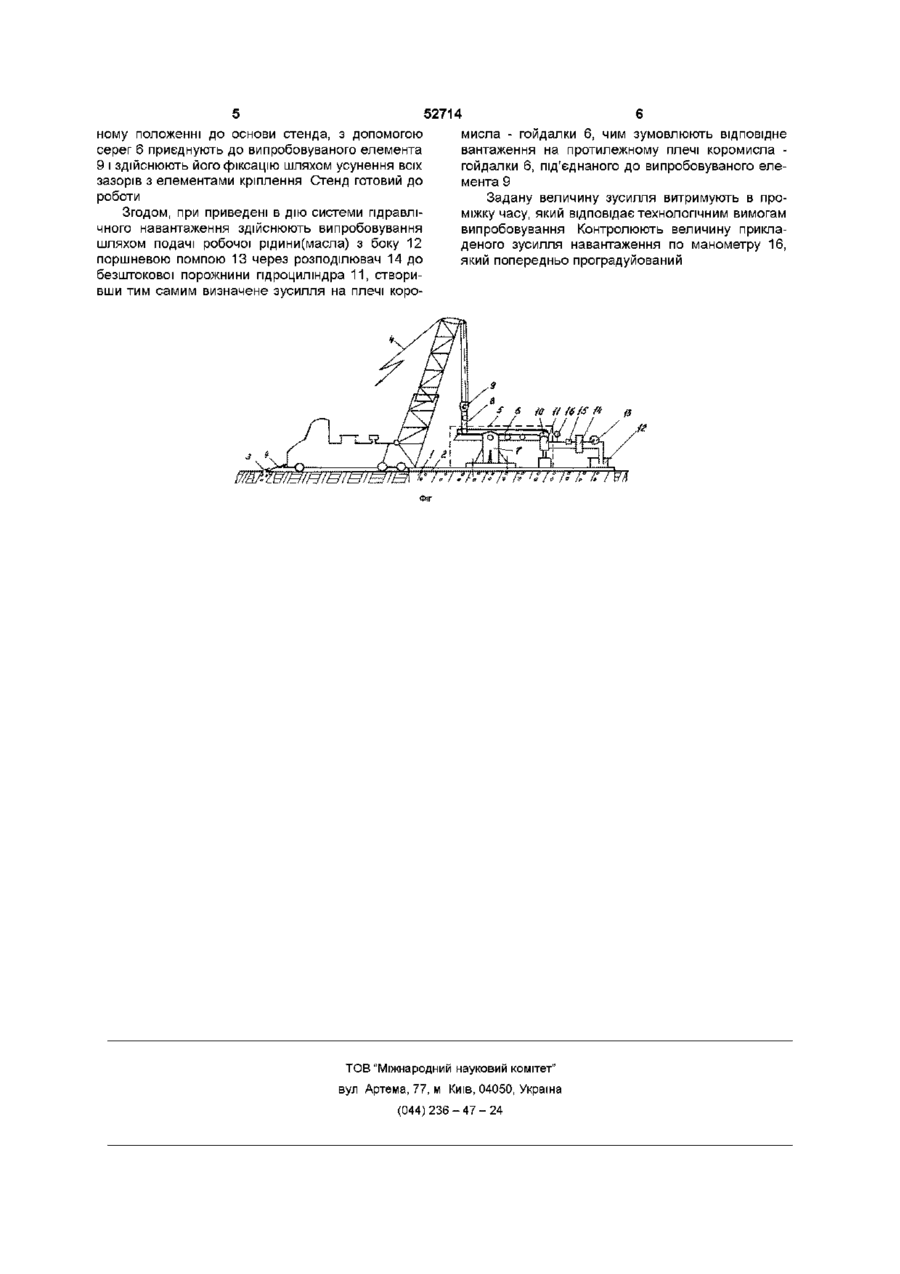

1 Стенд для статичних випробовувань конструкцій, що включає раму і установлений на ній навантажувальний пристрій, який відрізняється тим, що навантажувальний пристрій оснащений важільним механізмом з системою гідравлічного навантаження, причому важільний механізм виконаний у вигляді коромисла-гойдалки, яке закріплене на опорах стояка з можливістю зміни положення перпендикулярно до стояка і яке одним кінцем плеча приєднане через серги до випробуваного елемента і другим - через півсферичну опору - до системи гідравлічного навантаження 2 Стенд за п 1, який відрізняється тим, що рама встановлена безпосередньо на металево-бетонній основі з металевою плитою, яка оснащена якорями фіксації випробовуваного об'єкта, через відтяжки Винахід відноситься до галузі випробовувальноі техніки, зокрема використовується для випробовування незмінного спуско - піднімального обладнання призначеного для підземного і капітального ремонту свердловин та стрілового обладнання вантажопіднімальних кранів, що монтуються на самохідних транспортних засобах Відомий пристрій для випробовування пружних властивостей конструкцій який включає навантажувальні елементи і з'єднаний з ними силозбуджувач, котрий з'єднаний з жорсткою основою через шарнірно - рухому опору, виконану у вигляді ролика, що взаємодіє з тросовою напрямною, закріпленою на платформі, яка установлена на жорсткій основі з можливістю переміщення перпендикулярно тросовій напрямній ["Установка для испытания конструкций на прочность" А С СРСР №832384, G 01 М 5/00, Бюл №19, 1981г] Проте даний стенд, хоч передбачає гідравлічне навантаження в ньому шляхом дії силозбуджувача, але водночас в ньому пропонується застосовувати навантажувальні елементи, що в цілому призводить до деформації під дією навантаження, тобто силозбуджувач застосовують, як додаткове навантаження В результаті можна випробовувати тільки жорстко зв'язані конструкції Отож, статичне випробовування конструкцій, котрі обладнані гнучкими тягами, конструктивними взаємозв'язками не передбачено, ще зумовлює неможливе використовування стенда, для статичних випробовувань спуско - піднімального або кранового стрілового обладнання і зокрема, під дією гідравлічного навантаження Найбільш близьким за технічним призначенням до стенда, який пропонується, є стенд длч статичних випробувань конструкцій, що включає раму і установлений на ній навантажувальний пристрій, при цьому рама з'єднана жорстко з основою через стояки, а навантажувальний пристрій виконаний в вигляді лебідки з поліспастом, зв'язаним з тарованим вантажем та через важіль з випробовувальним елементом, де застосовують стрілу з розчалкою і консоллю або гусочок з канатною тягою, крім того, для випробовування збірного кранового стрілового обладнання установлений додатковий аналогічний навантажувальний пристрій ["Стенд для статических испытаний конструкций", А С СРСР №436256, G 01 М 5/00, Бюл №26, 1974г] Проте даний стенд призначений дл змінного обладнання вантажопіднімальних кранів, що зумовлює проведення демонтажу кранового стрілового або спуско - піднімального обладнання, установленого на самохідних транспортних засобах, чим ускладнюється процес випробування, що призводить до додаткових витрат Крім того, використо О ю 52714 вування тарованих вантажів, особливо спуско піднімального обладнання, для якого згідно з технологічними вимогами випробування передбачено застосовувати зусилля - РВИпр від 40 до 120тон, значно зумовлює збільшення громіздкості тарованого вантажу і стенда, для статичних випробовувань В основу винаходу поставлено задачу створення нового надійного стенда для спуско - піднімального і кранового стрілового обладнання установленого на самохідних транспортних засобах в збірному їх вигляді шляхом конструктивних змін, котрі надають навантажувальному пристрою можливість використовувати гідравлічне навантаження як тарований вантаж, що дозволяє вилучити технологічну операцію демонтажу спуско - піднімального і кранового стрілового обладнання установленого на самохідних транспортних засобах одночасно підвищити заходи безпеки при проведенні випробовування Поставлена задача в запропонованому винаході вирішується тим, що навантажувальний пристрій оснащений важільним механізмом з системою гідравлічного навантаження, причому важільний механізм виконаний в вигляді коромисла - гойдалки, закріпленого на опорах стояка з можливістю змінення положення перпендикулярно до стояка, і яке одним кінцем плеча коромисла гойдалки приєднане через серги до випробовуваного елемента, і другим - через напівсферичну опору - до системи гідравлічного навантаження Крім того, що рама установлена безпосередньо на металево - бетонній основі з металевою плитою, яка оснащена якорями фіксації випробовуваного об'єкту, через відтяжки Наявність сукупності суттєвих ознак, якими наділений запропонований стенд для статичних випробовувань конструкцій, забезпечує досягнення отримання необхідного технічного результату, за рахунок того, що навантажувальний пристрій оснащений важільним механізмом з системою гідравлічного навантаження, причому важільний механізм виконаний в вигляді коромисла- гойдалки, яке закріплене на опорах стояка і яке одним кінцем плеча коромисла - гойдалки приєднане до випробовувального елемента, а другим - до системи гідравлічного навантаження Внаслідок запропонованого взаємозв'язку, приводячи за допомогою робочої рідини систему гідравлічного навантаження в дію, створюють навантаження на одному КІНЦІ плеча коромисла гойдалки, що призводить до його переміщення вверх, вздовж вертикальної осі стояка, що зумовлює переміщення донизу другого(протилежного) кінця плеча коромисла - гойдалки В результаті чого є змога здійснити визначене навантаження на одному КІНЦІ плеч коромисла - гойдалки і створити необхідне визначене навантаження на протилежному його КІНЦІ плеча при зупинці коливного руху коромисла - гойдалки, тим самим прикласти до випробовувального елементу необхідний визначений вантаж, тобто тарований вантаж, для статичного випробовування згідно технологічних вимог При цьому саме тим, що коромисло - гойдалка одним кінцем плеча під'єднане до випробовуваного елемента через серги, а другим - до системи гідравлічного навантаження через напівсферичну опору, надана можливість коромислу - гойдалці змінювати своє положення перпендикулярно до стояка від напряму прикладання навантаження В результаті є можливим змінювати, за рахунок зміни співвідношення довжин плечей, точки прикладання зусилля - навантаження, що розширює діапазон випробовувань Водночас, технічний результат додатково забезпечується і за рахунок того, що рама установлена безпосередньо на металево - бетонній основі з металевою плитою, яка оснащена якорями фіксації випробовуваного об'єкта, через відтяжки В результаті створюється надійна фіксація випробовуваного об'єкта та допоміжне навантаження, як реакція протидії відривного зусилля Отож, внаслідок комплексного підходу вирішена задача винаходу, створено новий стенд для статичних випробовувань спуско - піднімального і кранового стрілового обладнання установленого на самохідних транспортних засобах, який вилучає технологічну операцію демонтажу спуско - піднімального і кранового стрілового обладнання і одночасно підвищує заходи безпеки при проведенні випробовування, як за рахунок вилучення технологічної операції - демонтаж, так і за рахунок того, що випробовування проводять без участі оператора на випробовувальному стенді Крім того, запропонований винахід передбачає при необхідності тарування стенду Суть винаходу пояснюється кресленням На кресленні схематично зображено стенд для статистичних випробовувань конструкцій Запропонований стенд включає раму 1 установлену безпосередньо на металево - бетонній основі з металевою плитою 2, яка оснащена якорями 3 та відтяжками 4 і на якій установлений навантажувальний пристрій 5 з системою гідравлічного навантаження (на кресленні не показано) Навантажувальний пристрій 5 оснащений важільним механізмом у вигляді коромисла - гойдалки 6, закріпленого на опорах стояка 7 Причому коромисло - гойдалка 6 одним кінцем свого плеча під'єднане через серги 8 до випробовуваного елемента 9(наприклад, до крюка з талевою системою або до гусачка з канатною тягою і консоллю) а другим кінцем плеча через півсферичну опору 10 до гідроциліндра 11 системи гідравлічного навантаження При цьому система оснащена баком 12, зв'язаним поршневою помпою 13 та розподілювачем 14 з запобіжним клапаном 15 і манометром 16 Запропонований стенд для статичних випробовувань працює таким чином Попередньо, в залежності від типу випробовуваного об'єкта спуско - піднімального або кранового стрілового обладнання установленого на рамі 1 стенда і закріпленого через відтяжки 4 до якорів З, проводять установку коромисла - гойдалки 6 на необхідну відстань до випробовуваного елемента 9, тобто з ВІДПОВІДНИМ співвідношенням плечей, в залежності від необхідної величини точки прикладання зусилля навантаження на випробовуваний елемент 9, та проводять кріплення коромисла гойдалки 6 на опорах стійки 7 Після цього коромисло - гойдалку 6, яке знаходиться в горизонталь 52714 ному положенні до основи стенда, з допомогою серег 6 приєднують до випробовуваного елемента 9 і здійснюють його фіксацію шляхом усунення всіх зазорів з елементами кріплення Стенд готовий до роботи Згодом, при приведені в дію системи гідравлічного навантаження здійснюють випробовування шляхом подачі робочої рідини(масла) з боку 12 поршневою помпою 13 через розподілювач 14 до безштокової порожнини гідроциліндра 11, створивши тим самим визначене зусилля на плечі коро мисла - гойдалки 6, чим зумовлюють відповідне вантаження на протилежному плечі коромисла гойдалки 6, під'єднаного до випробовуваного елемента 9 Задану величину зусилля витримують в проміжку часу, який відповідає технологічним вимогам випробовування Контролюють величину прикладеного зусилля навантаження по манометру 16, який попередньо проградуйований ш ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
