Пристрій для очистки інею з внутрішньої поверхні труб

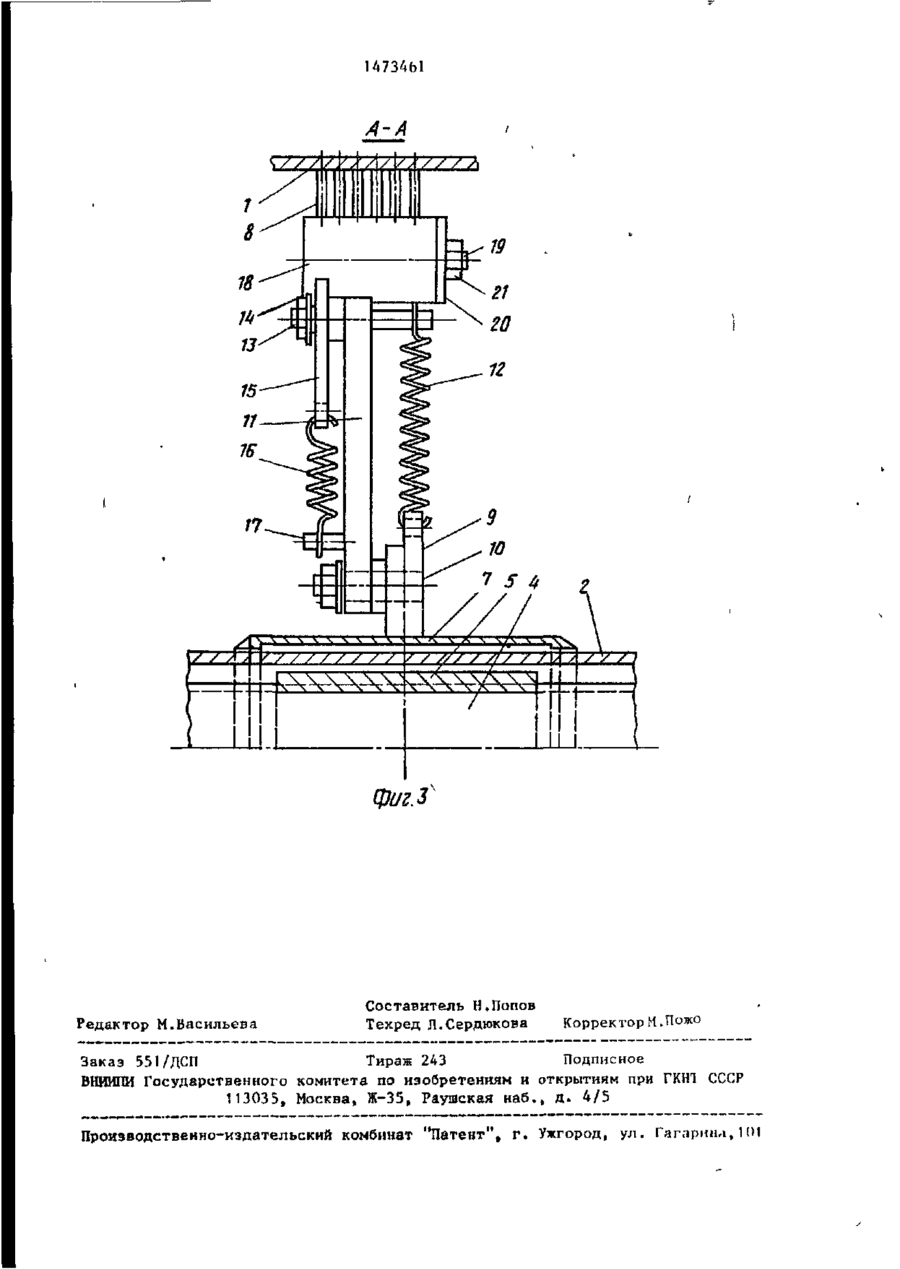

Изобретение относится к холодильной технике, а именно к устройствам для удаления инея с внутренней поверхности труб вихревых воздухоохладителей. Целью изобретения I Изобретение относится к холодильной технике, а именно к устройствам удаления инея с внутренней поверхности труб вихревого воздухоохладителя. Цель изобретения повышение надежности при работе. На фиг,1 изображен воздухоохладитель; на фиг.2 - устройство для очистки инея с внутренней поверхности трубы; на фиг.З - сечение А-А на фиг.2 , Устройство для очистки инея с внутренней поверхности трубы содержит размещенный внутри трубы І полый приводной вал 2 с продольным пазом 3 по всей его длине, внутри которого установлен неподвижный винт 4 с гайкой 5, связанной шпонкой 6 со свободно размещенной на валу 2 втулкой 7, 14-89 является повышение надежности в работе. При охлаждении воздуха, проходящего через трубу 1, на внутренней поверхности последней осаждается иней, который снимается щетками 8, Вращательное и осевое перемещение щеткам 8 передаются от втулки 7, которая вращается вместе с полым валом 2 в осевом направлении в результате ее жесткой связи через шпонку 6 с гайкой 5, сопряженной с винтом 4. Щетки 8 прижимаются к поверхности труб 1 подпружиненными поворотными пластиной П и планкой 15. Подпружинивание пластины 11 и планки 15 дает возможность легко осуществлять реверс механизма очистки, 3 ил. и жестко укрепленный на ней щеткодержатель с элементом для крепления щеток 8. Каждый щеткодержатель содержит жестко закрепленный (приваренный) к втулке 7 стержень 9 с осью 10, расположенной параллельно оси вала 2, на которой шарнирно закреплена свободно наворачивающаяся пластина 1I с пружиной 12, одним концом прикрепленной к оси 13 в верхней части пластины 11, а другим - к стержню 9. На оси 13 имеется гайка 14, фиксирующая свободноповорачивающутося на ней планку 15, подпружиненную пружиной 16, один конец которой закреплен на планке 15, а другой - на оси J7, укрепленной на пластине 11. Элемент для крепления щеток содержит обойму 18, прижимную ось 19, фиксирующую планку 20, гайку 21. L^ а О5 J 1473461 К втулке 7 через 120° прикреплеа другие вокруг препятствия работаны планки 22 с роликами 23 которые ют нормально и хорошо очищают иней. центрируют ее на валу 2. При встрече с препятствием, превышающим максимальную упругую деформацию Устройство работает следующим пружинного элемента, происходит п о образом. ворот щеткодержателя с планкой 15 При охлаждении воздуха, проходящевокруг оси 19 и щетка 8 преодолевает го через трубу 1, на внутренней п о препятствие. Пружина 16 в этом слуверхности последней осаждается иней, который снимается щетками 8. Вращаjg чае несколько р а с т я г и в а е т с я . Миновав препятствие, пружина 16, сжимаясь тельное и осевое перемещение щеткам снова, восстанавливает нормальную ра8, укрепленным на оси 19 щеткодержаботу механизма очистки. Для уменьт е л я , передается от втулки 7, к о т о шения усилий привода при изменении рая вращается вместе с полым валом 2 и движется в осевом направлении в tS направления вращения (реверс) в механизме очистки устроен подпружиненный р е з у л ь т а т е ее жесткой связи через пружиной 12 стержень 9, свободно шпонку 6 с гайкой 5 , сопряженной с поворачивающийся вокруг оси 10. При винтом 4 . изменении направления вращения на Шпонка 6 перемещается в осевом противоположное (фиг,2) пластина направлении по профрезерованкому 20 1I начнет поворачиваться вокруг оси (на всей длине) продольному пазу 3 10, растягивая при этом пружину 12. вала 2. Изменение направления в р а Ось 13 будет смещаться ближе к оси щения ( р е в е р с ) изменяет направление винта 4 до тех пор, пока осевая л и осевого движения гайки 5, а следования планки 15 не совпадет с радиусом тельно, втулки 7 и щеток 8. Для лик- 25 трубы. При ее совпадении и: дальнейшем видации трения между втулкой и поповороте полого вала 2 планка I5 лым валом 2» а также ее перекосов к со щетками 8 (при сжатии пружины 12) ней приварены через 120 планки 22 с переместится в новое рабочее положероликами 23» которые центрируют ее ние. на валу и значительно уменьшают у с и - 30 лия для перемещения. Жесткая связь Надежность работы устройства о б е с планок 22 с роликами 23 и втулкой 7 печивается подпружиниванием повороти связь втулки посредством шпонки 6 ных пластин 11 и планок 15, которые с гайкой 5 препятствует трению гайки позволяют легко осуществлять реверс 5 о внутреннюю стенку на середине по- ,г механизма очистки. лого вала (максимальный прогиб винПри использовании вихревых воздут а ) , что также уменьшает сопротивлехоохладителей с устройством для удание движению механизма очистки инея. ления инея с внутренней поверхности На наружной поверхности полого вала трубы значительно улучшаются усло2 может намерзать лед, который с о з 40 вия работы холодильных камер, так дает препятствие движению втулки 7. как отпадает необходимость в проведеДля облегчения ее движения ободы нии оттаек, сокращается цикл термироликов выполнены заостренными, что ческой обработки пищевых продуктов способствует частичному разрушению и снижается стоимосіь воздухоохладиидущим впереди втулки 7 роликом 2 3 , 4 5 теля по сравнению с серийными с наа затем самой втулкой 7, торцы к о т о садными ребрами. рой заострены под углом 30-45°. На Ф о р м у л а и з о б р е т е н и я внутренней поверхности трубы 1 могут быть неровности и выступы в виде Устройство для удаления инея с нарушения соосности при сварке в стык „ внутренней поверхности труб, содержатруб, наплывы и капли металла после щее размещенный внутри трубы полый сварки, которые создают значительные приводной вал с продольным пазом по препятствия движению щеток, выполвсей его длине, внутри которого устаненных как единое целое. Если щетки новлен неподвижный винт с гайкой, 8 выполнены из индивидуальных прус5 связанной шпонкой со свободно размежикных элементов, то сопротивление щенной на валу втулкой, и жестко при наличии препятствий значительно укрепленный на последней щеткодержауменьшается, так как упруго деформитель с элементом для крепления щеток, руется только один пружинный элемент, о т л и ч а ю щ е е с я тем, что, подпружиненная пластина, и иарнирно укрепленную на пластине подпружиненную планку, а элемент для крепления щеток жестко укреплен на конце планки. с целью повышения надежности при работе, держатель содержит радиально закрепленный на втулке стержень с осью, расположенной параллельно оси вала» на которой юарнирно закреплена 1 ЦШг1 mtt 14734Ы A-A фиг.з Редактор М.Васильєва Составитель Н.Попов Техред Л.Сердюкова КорректорМ.Пожо Заказ 551/ДСП Тираж 243 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКН1 СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарин,!,101
