Змінна передача

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 9082

Опубліковано: 30.09.1996

Автори: Волинець Валентин Федорович, Осадча Галина Тимофіївна, Осадчий Евген Олександрович, Волинець Людмила Олександрівна, Осадча Надія Михайлівна

Завантажити PDF файл.

Формула / Реферат

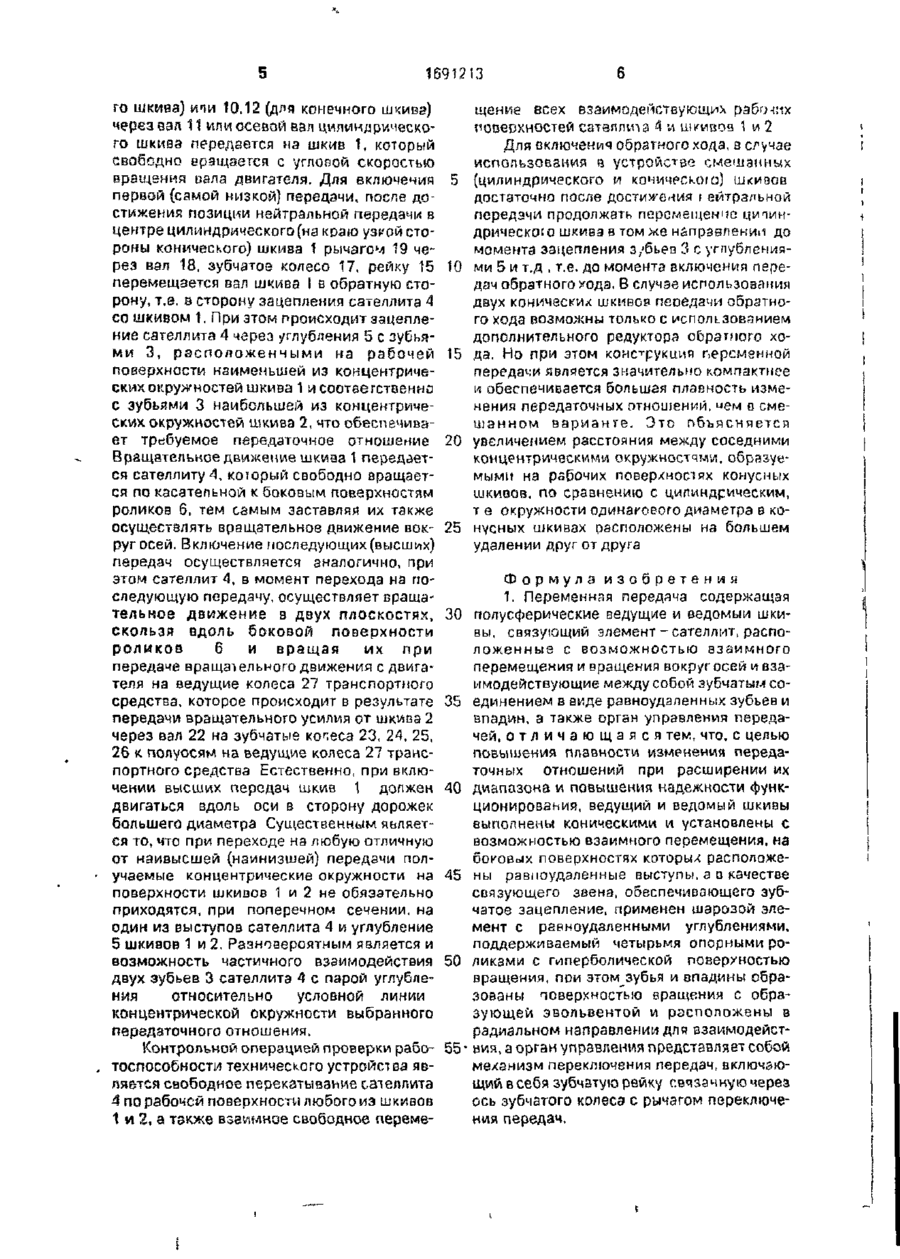

1. Переменная передача, содержащая полусферические ведущие и ведомый шкивы, связующий элемент - сателлит, расположенные с возможностью взаимного перемещения и вращения вокруг осей и взаимодействующие между собой зубчатым соединением в виде равноудаленных зубьев и впадин, а также орган управления передачей, отличающаяся тем, что, с целью повышения плавности изменения передаточных отношений при расширении их диапазона и повышения надежности функционирования, ведущий и ведомый шкивы выполнены коническими и установлены с возможностью взаимного перемещения, на боковых поверхностях которых расположены равноудаленные выступы, а в качестве связующего звена, обеспечивающего зубчатое зацепление, применен шаровой элемент с равноудаленными углублениями, поддерживаемый четырьмя опорными роликами с гиперболической поверхностью вращения, при этом зубья и впадины образованы поверхностью вращения с образующей эвольвентой и расположены в радиальном направлении для взаимодействия, а орган управления представляет собой механизм переключения передач, включающий в себя зубчатую рейку, связанную через ось зубчатого колеса с рычагом переключения передач.

2. Передача по п. 1, отличающаяся тем, что, с целью упрощения механизма переключения передач, один из шкивов выполнен цилиндрическим, на одной из торцовых поверхностей которого расположены равноудаленные выступы, а в центре другой прикреплен вал.

Текст

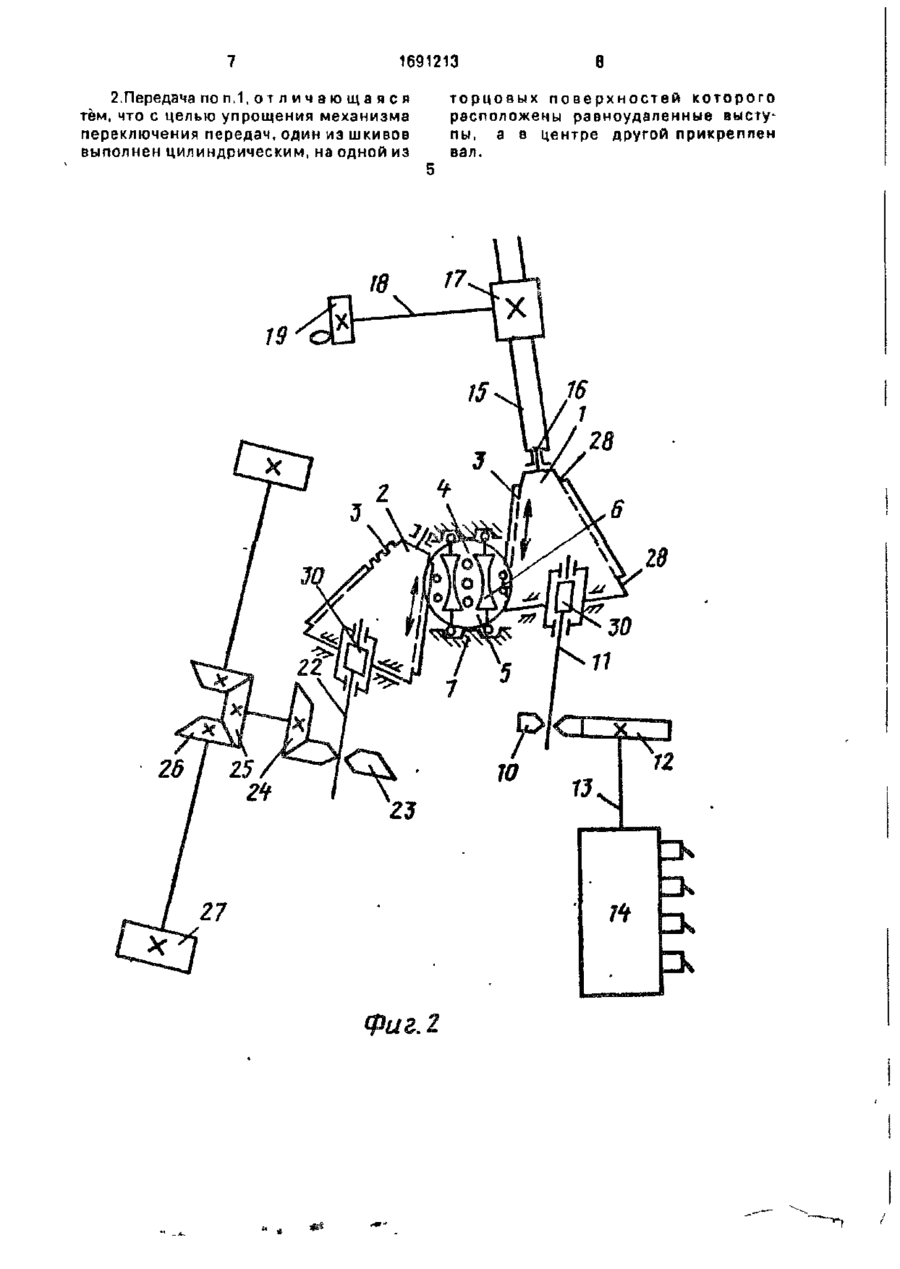

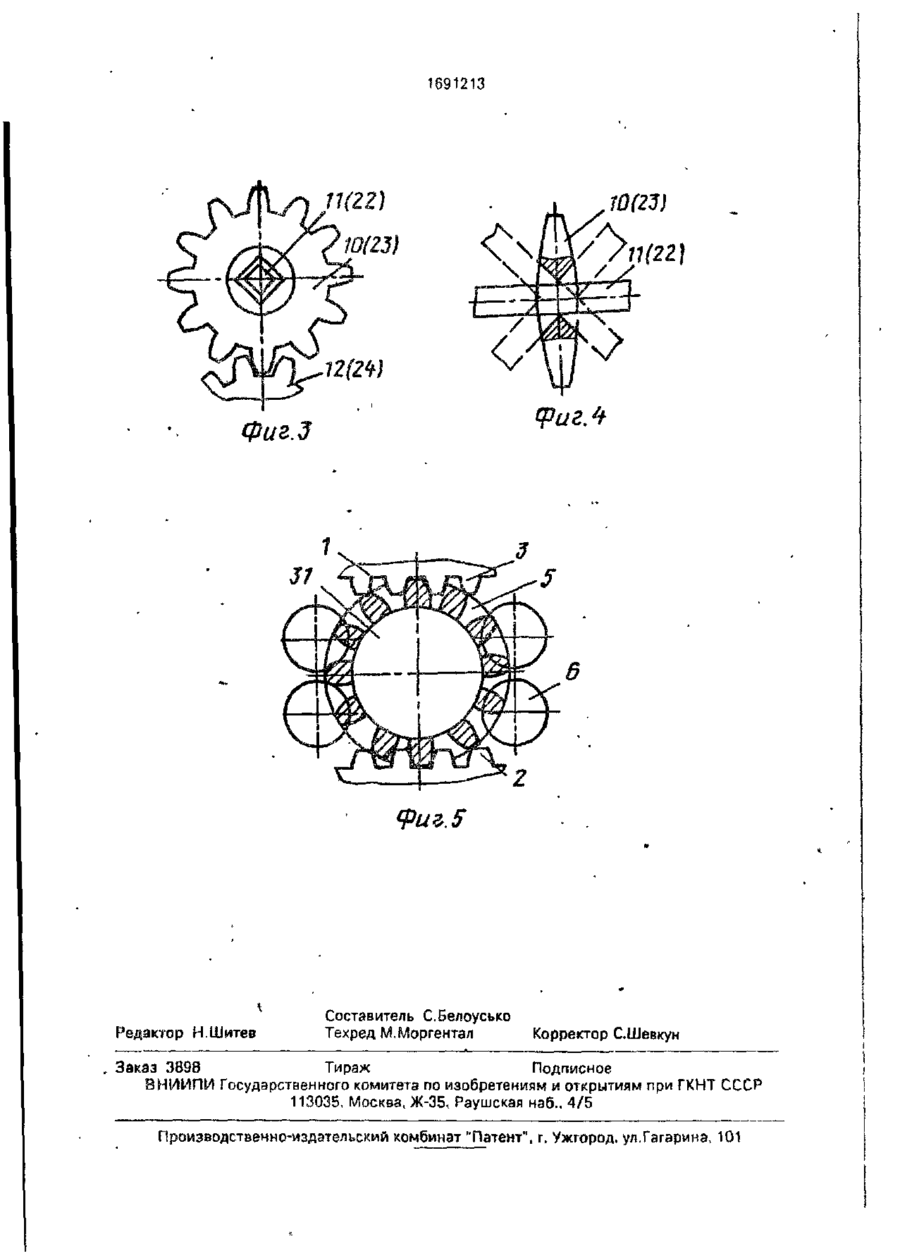

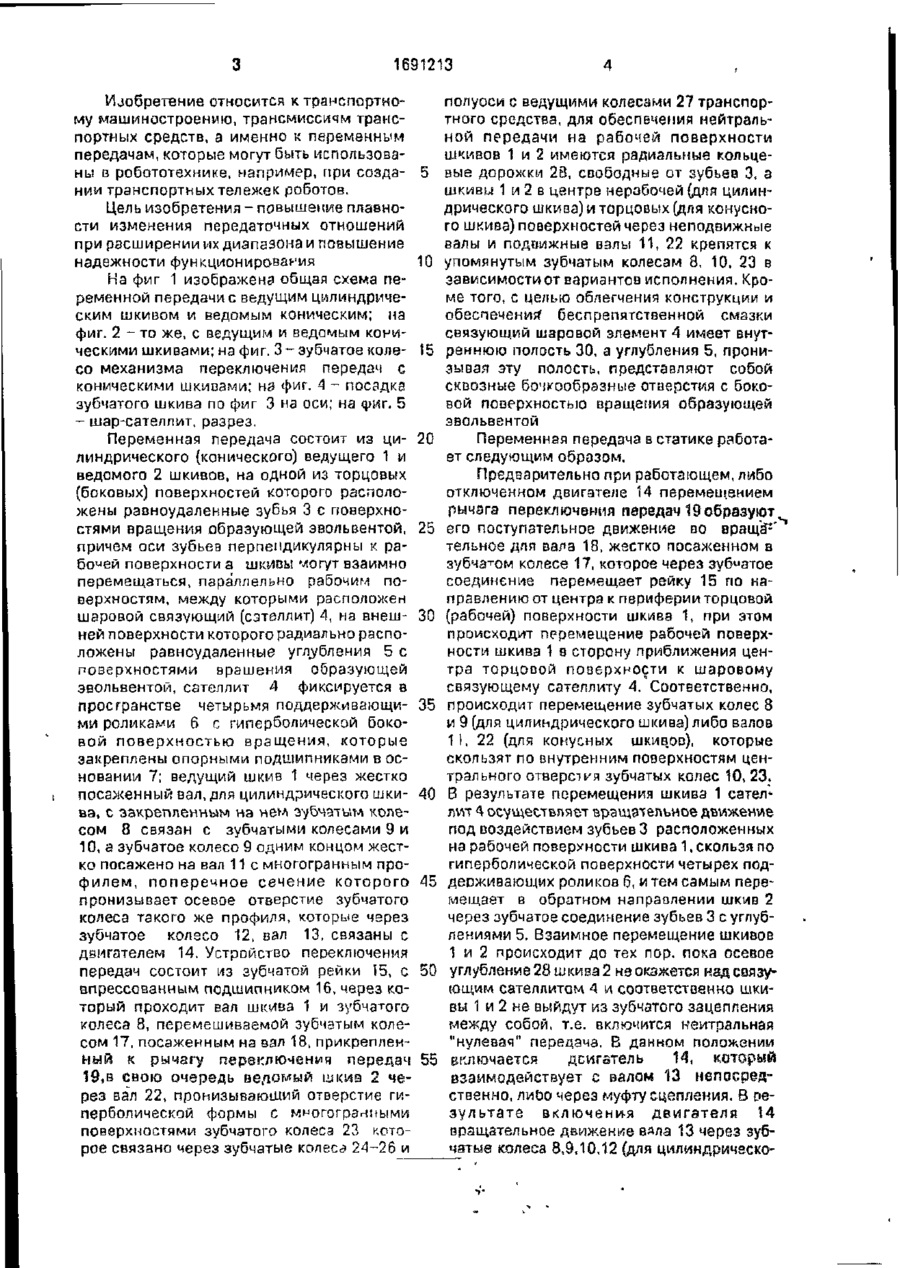

Изобретение относится к машиностроению, а конкретно к трансмиссиям транспортных средств. Цель - повышение плавности изменения передаточных отношений при расширении их диапазона и повышение надежности и функционирования. Цель достигается за счет использования зубчатого зацепления в виде штырей и впадин, образованных поверхностями с образующей эвольвентой, конусных шкивов со штырями и шарового сателлита с углублениями, при этом углубления и штыри равноудалены, а шаровой сателлит поддерживается в пространстве опорными роликами с гиперболической поверхностью. Взаимное перемещение шкивов обеспечивается зубчатыми колесами и валами, а один из шкивов может быть выполнен цилиндрическим с расположением штырей на торцовой поверхности. 1 з.п. ф-лы, 5 ил. ЧЭ Фі/г-f РПФ г • — 16Э1213 Изобретение относится к транспортному машиностроению, трансмиссиям транспортных средств, а именно к переменным передачам, которые могут быть использованы в робототехнике, например, при созда- 5 нии транспортных тележек роботов. Цель изобретения - повышение плавности изменения передаточных отношений при расширении их диапазона и повышение надежности функционирования 10 На фиг 1 изображена общая схема переменной передачи с ведущим цилиндрическим шкивом и ведомым коническим; на фиг. 2 - то же, с ведущим и ведомым коническими шкивами; на фиг. 3-зубчатое коле- 15 со механизма переключения передач с коническими шкиоами; на фиг. А - посадка зубчатого шкива по фиг 3 на оси; на

Дивитися

Додаткова інформація

Назва патенту англійською

Starwritervariable gear

Автори англійською

Osadchyi Evhen Oleksandrovych, Volynets Valentyn Fedorovych, Osadcha Nadia Mykhailivna, Volynets Liudmyla Oleksandrivna, Osadcha Halyna Tymofiivna

Назва патенту російською

Переменная передача

Автори російською

Осадчий Евгений Александрович, Волынец Валентин Федорович, Осадчая Надежда Михайловна, Волынец Людмила Александровна, Осадчая Галина Тимофеевна
