Дезінтегратор
Номер патенту: 86638
Опубліковано: 12.05.2009
Автори: Селютін Валентин Олександрович, Новиков Микола Миколайович
Формула / Реферат
Дезінтегратор, який містить раму, на якій змонтовані корпус розмельної камери, всередині якої розташовані на обертових валах перфоровані робочі диски, правий та зворотний, завантажувальні пристрої та вивантажувальний пристрій, приводи, який відрізняється тим, що приводні вали виконані пустотілими, при цьому завантажувальні пристрої виконані пересувними і кожен з них змонтований на торці знімної кришки корпусу на спільній осі з привідним пустотілим валом з можливістю регулювання зазору між завантажувальним пристроєм і внутрішньою частиною пустотілого вала, а на перфорованих робочих дисках закріплені знімні змінні ріжучі кільця з убуваючими до периферії зазорами між ними, причому додатково містить фіксатор, змонтований на корпусі і взаємодіючий з валом зворотного диска.
Текст

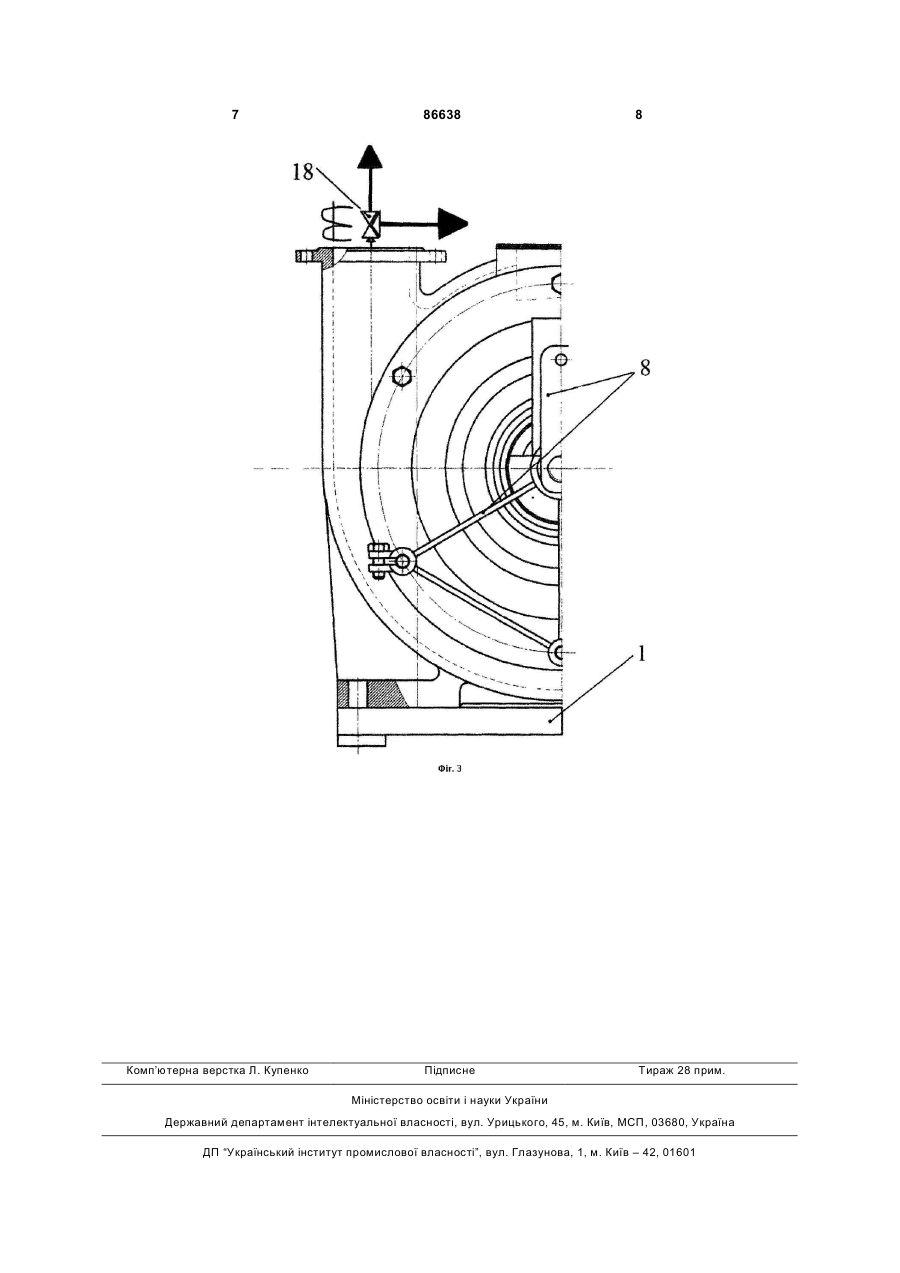

Дезінтегратор, який містить раму, на якій змонтовані корпус розмельної камери, всередині якої 3 Дезінтегратор складений (Фіг.1, 2, 3) із рами І, корпуса розмельної камери 2, знімної кришки 3, на якої змонтований пустотілий вал 4 з правим перфорованим диском 5 на якому закріплені легко знімні змінні ріжучи кільця 6 та викидні лопатки 7. До торця пустотілого вала 4 підходить пересувний завантажувальний пристрій 8 з можливістю регулювання зазору «а». Вал 4 приводиться в дію за допомогою привода 9. З протилежного боку корпуса (Фіг.2) на знімній кришці 10 змонтовані пустотілий вал 11 зі зворотнім перфорованим диском 12, ріжучими кільцями 13. До торця пустотілого вала 11 підходить пересувний завантажувальний пристрій 16 з можливістю регулювання зазору між: завантажувальним пристроєм і внутрішньою частиною пустотілого вала. На корпусі камери 2 змонтований пристрій 14 для фіксації вала 11 на випадок збільшення продуктивності приготування розчинів та емульсій. В пустотілий вал 11 повільно входить газорідинна форсунка 15, яка зв'язана з 86638 4 завантажувальним пристроєм 16, вал пов'язаний із приводом 17. Дезінтегратор працює наступним чином. З пульта управління (на Фіг.1,2,3 відсутній) вмикають приводи 9 і 17. В залежності від виду сировини, яку необхідно подрібнювати та необхідного кінцевого продукту (борошно, паста або рідина: емульсія, суспензія, розчин) в корпус розмельної камери корпуса 2 завантажувальними пристроями 8 і 16, завдяки перепаду тиску сипуча та розчинногазова сировина, наприклад зерносуміш, сіль, крейда, рідкі мікродобавки та ароматизатори проходять між дисків 5 і 12, перетворюється в гомогенну масу. Потім вона керованим 3-х ходовим краном 18 (Фіг.3) направляється споживачам сипких або рідких продуктів. Для продуктів із високими санітарними вимогами використовують механічні та медико-біологічні фільтри 19 і 20. Форсунка 15 використовується для подачі в розмельну камеру ароматичних сумішей. 5 86638 6 7 Комп’ютерна верстка Л. Купенко 86638 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDisintegrator
Автори англійськоюNovikov Mykola Mykolaiovych, Seliutin Valentyn Oleksandrovych
Назва патенту російськоюДезинтегратор
Автори російськоюНовиков Николай Николаевич, Селютин Валентин Александрович
МПК / Мітки
МПК: B02C 13/14, B02C 7/00
Мітки: дезінтегратор
