Жаротрубнодимогарний триходовий котел розбірного типу
Номер патенту: 86690
Опубліковано: 12.05.2009
Автори: Воротинцев Василь Альбертович, Канигін Олександр Вікторович, Сігал Олександр Ісакович
Формула / Реферат
Жаротрубнодимогарний триходовий котел розбірного типу, який включає барабан котла, жарову трубу-топку, пальник, димогарні труби, конвективну частину, який відрізняється тим, що він додатково містить димогарну коробку мокрого типу з люком, димогарні труби другого ходу, що закріплені у фронтальній стінці димогарної коробки з одного боку та передньому днищі барабана з іншого боку шляхом вальцювання, димогарні труби третього ходу, які розбито на чотири пучки, які виконані у вигляді окремих знімних секцій та закріплені на передньому днищі барабана з одного боку, та задньому днищі барабана з іншого боку за допомогою фланцевих з'єднань, турбулізатори, розміщені у газовому просторі димогарних труб третього ходу, знімні двері котла з кільцевою передньою поворотною камерою з кріпленням під блочний вентиляторний пальник, при цьому тильне фланцеве з'єднання трубних дощок секцій із заднім днищем барабана виконано за допомогою гнучких металевих вставок, а жарова труба виготовлена знімною.
Текст

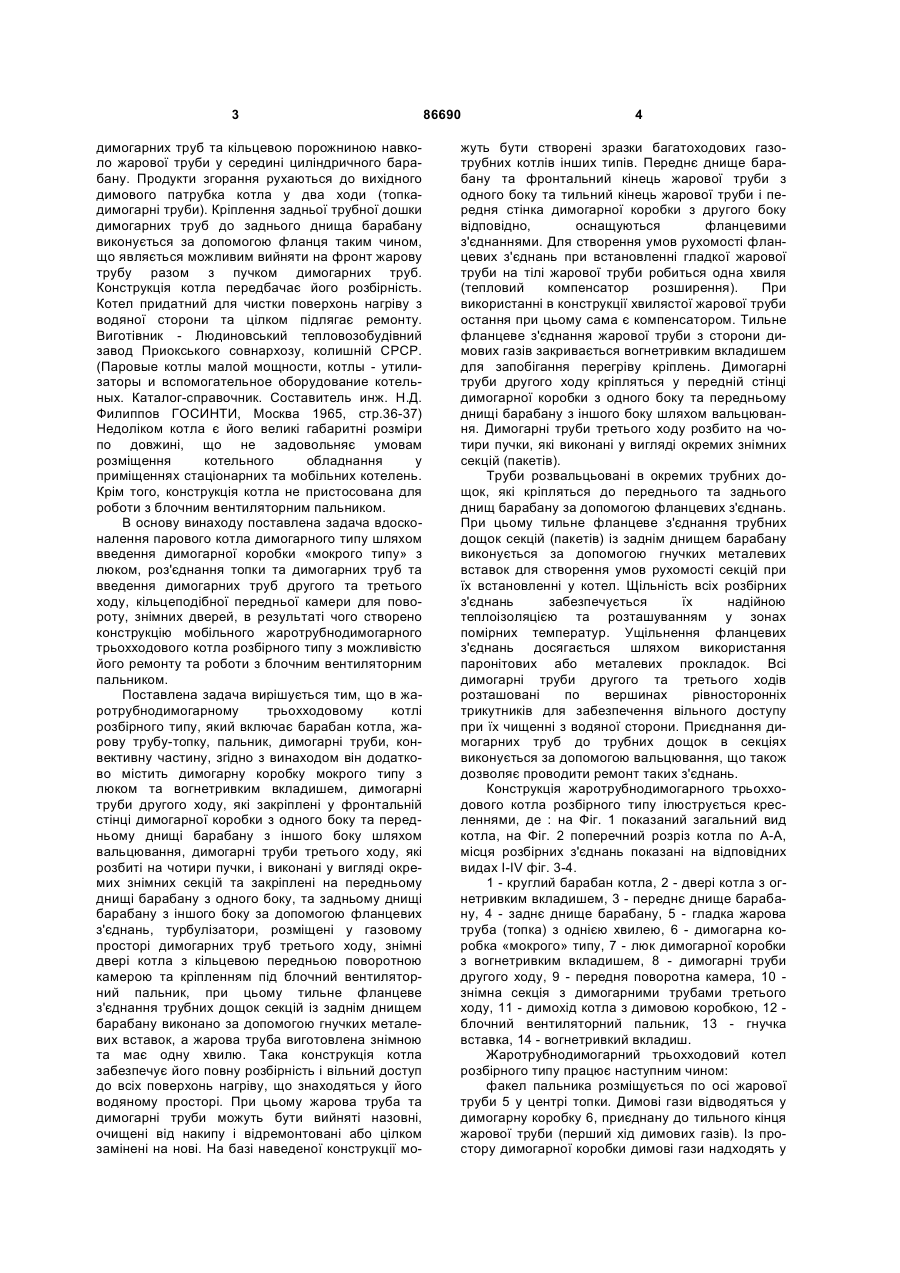

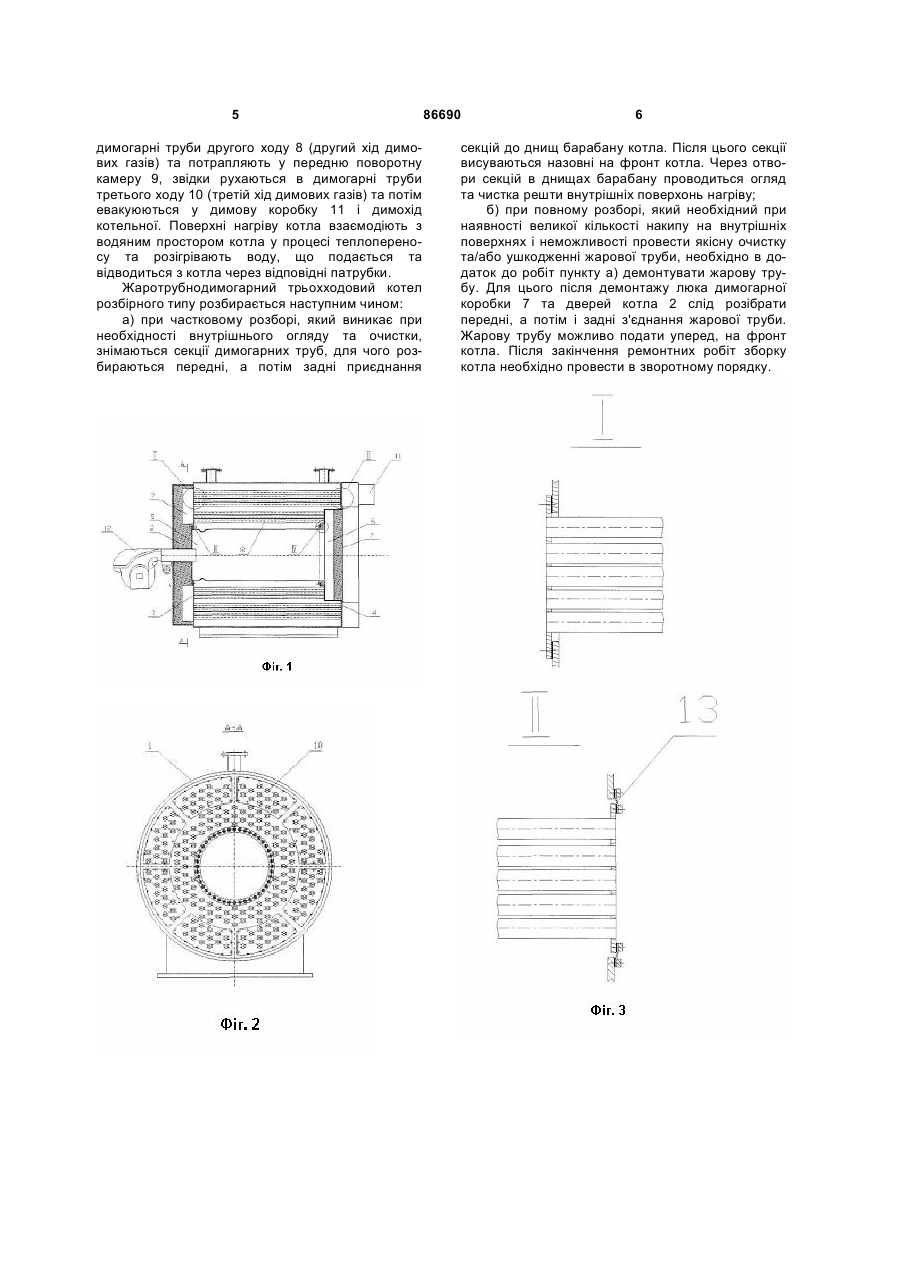

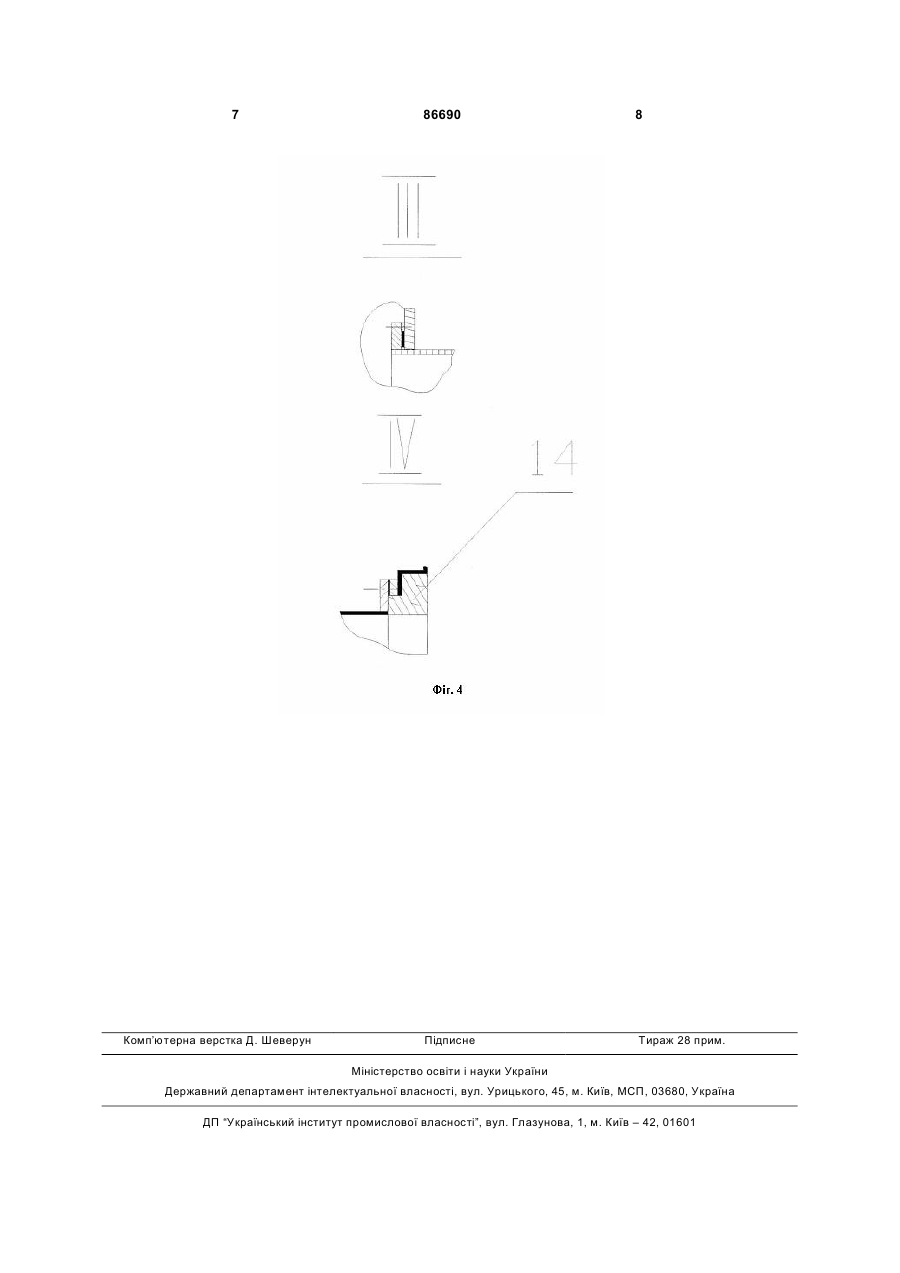

Жаротрубнодимогарний триходовий котел розбірного типу, який включає барабан котла, жарову трубу-топку, пальник, димогарні труби, конвективну частину, який відрізняється тим, що він 3 димогарних труб та кільцевою порожниною навколо жарової труби у середині циліндричного барабану. Продукти згорання рухаються до вихідного димового патрубка котла у два ходи (топкадимогарні труби). Кріплення задньої трубної дошки димогарних труб до заднього днища барабану виконується за допомогою фланця таким чином, що являється можливим вийняти на фронт жарову трубу разом з пучком димогарних труб. Конструкція котла передбачає його розбірність. Котел придатний для чистки поверхонь нагріву з водяної сторони та цілком підлягає ремонту. Виготівник - Людиновський тепловозобудівний завод Приокського совнархозу, колишній СРСР. (Паровые котлы малой мощности, котлы - утилизаторы и вспомогательное оборудование котельных. Каталог-справочник. Составитель инж. Н.Д. Филиппов ГОСИНТИ, Москва 1965, стр.36-37) Недоліком котла є його великі габаритні розміри по довжині, що не задовольняє умовам розміщення котельного обладнання у приміщеннях стаціонарних та мобільних котелень. Крім того, конструкція котла не пристосована для роботи з блочним вентиляторним пальником. В основу винаходу поставлена задача вдосконалення парового котла димогарного типу шляхом введення димогарної коробки «мокрого типу» з люком, роз'єднання топки та димогарних труб та введення димогарних труб другого та третього ходу, кільцеподібної передньої камери для повороту, знімних дверей, в результаті чого створено конструкцію мобільного жаротрубнодимогарного трьохходового котла розбірного типу з можливістю його ремонту та роботи з блочним вентиляторним пальником. Поставлена задача вирішується тим, що в жаротрубнодимогарному трьохходовому котлі розбірного типу, який включає барабан котла, жарову трубу-топку, пальник, димогарні труби, конвективну частину, згідно з винаходом він додатково містить димогарну коробку мокрого типу з люком та вогнетривким вкладишем, димогарні труби другого ходу, які закріплені у фронтальній стінці димогарної коробки з одного боку та передньому днищі барабану з іншого боку шляхом вальцювання, димогарні труби третього ходу, які розбиті на чотири пучки, і виконані у вигляді окремих знімних секцій та закріплені на передньому днищі барабану з одного боку, та задньому днищі барабану з іншого боку за допомогою фланцевих з'єднань, турбулізатори, розміщені у газовому просторі димогарних труб третього ходу, знімні двері котла з кільцевою передньою поворотною камерою та кріпленням під блочний вентиляторний пальник, при цьому тильне фланцеве з'єднання трубних дощок секцій із заднім днищем барабану виконано за допомогою гнучких металевих вставок, а жарова труба виготовлена знімною та має одну хвилю. Така конструкція котла забезпечує його повну розбірність і вільний доступ до всіх поверхонь нагріву, що знаходяться у його водяному просторі. При цьому жарова труба та димогарні труби можуть бути вийняті назовні, очищені від накипу і відремонтовані або цілком замінені на нові. На базі наведеної конструкції мо 86690 4 жуть бути створені зразки багатоходових газотрубних котлів інших типів. Переднє днище барабану та фронтальний кінець жарової труби з одного боку та тильний кінець жарової труби і передня стінка димогарної коробки з другого боку відповідно, оснащуються фланцевими з'єднаннями. Для створення умов рухомості фланцевих з'єднань при встановленні гладкої жарової труби на тілі жарової труби робиться одна хвиля (тепловий компенсатор розширення). При використанні в конструкції хвилястої жарової труби остання при цьому сама є компенсатором. Тильне фланцеве з'єднання жарової труби з сторони димових газів закривається вогнетривким вкладишем для запобігання перегріву кріплень. Димогарні труби другого ходу кріпляться у передній стінці димогарної коробки з одного боку та передньому днищі барабану з іншого боку шляхом вальцювання. Димогарні труби третього ходу розбито на чотири пучки, які виконані у вигляді окремих знімних секцій (пакетів). Труби розвальцьовані в окремих трубних дощок, які кріпляться до переднього та заднього днищ барабану за допомогою фланцевих з'єднань. При цьому тильне фланцеве з'єднання трубних дощок секцій (пакетів) із заднім днищем барабану виконується за допомогою гнучких металевих вставок для створення умов рухомості секцій при їх встановленні у котел. Щільність всіх розбірних з'єднань забезпечується їх надійною теплоізоляцією та розташуванням у зонах помірних температур. Ущільнення фланцевих з'єднань досягається шляхом використання паронітових або металевих прокладок. Всі димогарні труби другого та третього ходів розташовані по вершинах рівносторонніх трикутників для забезпечення вільного доступу при їх чищенні з водяної сторони. Приєднання димогарних труб до трубних дощок в секціях виконується за допомогою вальцювання, що також дозволяє проводити ремонт таких з'єднань. Конструкція жаротрубнодимогарного трьохходового котла розбірного типу ілюструється кресленнями, де : на Фіг. 1 показаний загальний вид котла, на Фіг. 2 поперечний розріз котла по А-А, місця розбірних з'єднань показані на відповідних видах I-IV фіг. 3-4. 1 - круглий барабан котла, 2 - двері котла з огнетривким вкладишем, 3 - переднє днище барабану, 4 - заднє днище барабану, 5 - гладка жарова труба (топка) з однією хвилею, 6 - димогарна коробка «мокрого» типу, 7 - люк димогарної коробки з вогнетривким вкладишем, 8 - димогарні труби другого ходу, 9 - передня поворотна камера, 10 знімна секція з димогарними трубами третього ходу, 11 - димохід котла з димовою коробкою, 12 блочний вентиляторний пальник, 13 - гнучка вставка, 14 - вогнетривкий вкладиш. Жаротрубнодимогарний трьохходовий котел розбірного типу працює наступним чином: факел пальника розміщується по осі жарової труби 5 у центрі топки. Димові гази відводяться у димогарну коробку 6, приєднану до тильного кінця жарової труби (перший хід димових газів). Із простору димогарної коробки димові гази надходять у 5 димогарні труби другого ходу 8 (другий хід димових газів) та потрапляють у передню поворотну камеру 9, звідки рухаються в димогарні труби третього ходу 10 (третій хід димових газів) та потім евакуюються у димову коробку 11 і димохід котельної. Поверхні нагріву котла взаємодіють з водяним простором котла у процесі теплопереносу та розігрівають воду, що подається та відводиться з котла через відповідні патрубки. Жаротрубнодимогарний трьохходовий котел розбірного типу розбирається наступним чином: а) при частковому розборі, який виникає при необхідності внутрішнього огляду та очистки, знімаються секції димогарних труб, для чого розбираються передні, а потім задні приєднання 86690 6 секцій до днищ барабану котла. Після цього секції висуваються назовні на фронт котла. Через отвори секцій в днищах барабану проводиться огляд та чистка решти внутрішніх поверхонь нагріву; б) при повному розборі, який необхідний при наявності великої кількості накипу на внутрішніх поверхнях і неможливості провести якісну очистку та/або ушкодженні жарової труби, необхідно в додаток до робіт пункту а) демонтувати жарову трубу. Для цього після демонтажу люка димогарної коробки 7 та дверей котла 2 слід розібрати передні, а потім і задні з'єднання жарової труби. Жарову трубу можливо подати уперед, на фронт котла. Після закінчення ремонтних робіт зборку котла необхідно провести в зворотному порядку. 7 Комп’ютерна верстка Д. Шеверун 86690 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHeat-pipe smoke three-pass boiler of demountable type
Автори англійськоюKanyhin Oleksandr Viktorovych, Sihal Oleksandr Isakovych, Vorotyntsev Vasyl Albertovych
Назва патенту російськоюЖаротрубнодымогарный трехходовой котел разборного типа
Автори російськоюКаныгин Олександр Викторович, Сигал Александр Исакович, Воротинцев Василий Альбертович
МПК / Мітки
МПК: F24H 1/00
Мітки: жаротрубнодимогарний, котел, триходовий, розбірного, типу
