Наднизькотемпературний водогрійний водотрубно-димогарний котел

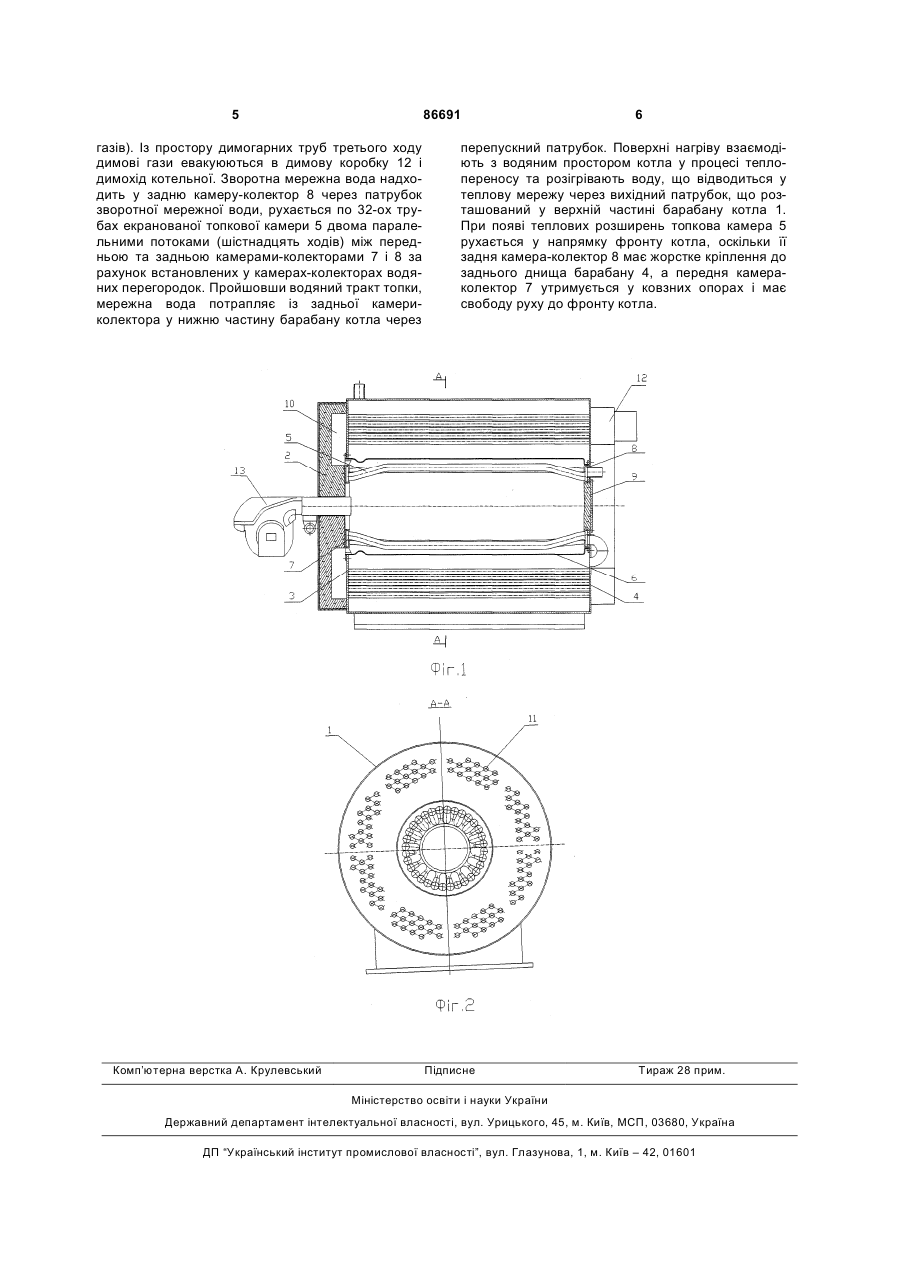

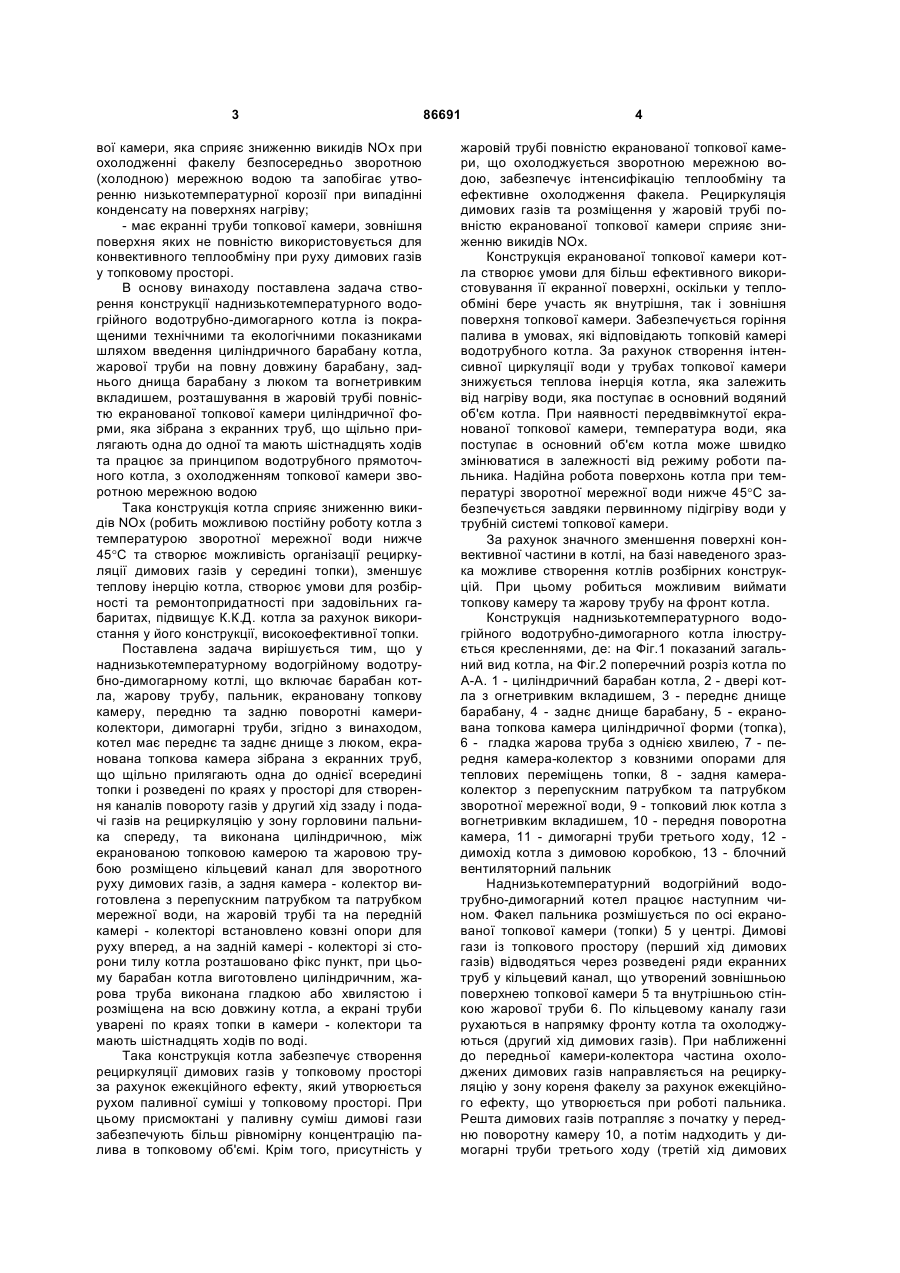

Наднизькотемпературний водогрійний водотрубно-димогарний котел, що включає барабан котла, жарову трубу, пальник, екрановану топкову камеру, передню та задню поворотні камериколектори, димогарні труби, який відрізняється C2 1 3 вої камери, яка сприяє зниженню викидів NOx при охолодженні факелу безпосередньо зворотною (холодною) мережною водою та запобігає утворенню низькотемпературної корозії при випадінні конденсату на поверхнях нагріву; - має екранні труби топкової камери, зовнішня поверхня яких не повністю використовується для конвективного теплообміну при руху димових газів у топковому просторі. В основу винаходу поставлена задача створення конструкції наднизькотемпературного водогрійного водотрубно-димогарного котла із покращеними технічними та екологічними показниками шляхом введення циліндричного барабану котла, жарової труби на повну довжину барабану, заднього днища барабану з люком та вогнетривким вкладишем, розташування в жаровій трубі повністю екранованої топкової камери циліндричної форми, яка зібрана з екранних труб, що щільно прилягають одна до одної та мають шістнадцять ходів та працює за принципом водотрубного прямоточного котла, з охолодженням топкової камери зворотною мережною водою Така конструкція котла сприяє зниженню викидів NOx (робить можливою постійну роботу котла з температурою зворотної мережної води нижче 45°C та створює можливість організації рециркуляції димових газів у середині топки), зменшує теплову інерцію котла, створює умови для розбірності та ремонтопридатності при задовільних габаритах, підвищує К.К.Д. котла за рахунок використання у його конструкції, високоефективної топки. Поставлена задача вирішується тим, що у наднизькотемпературному водогрійному водотрубно-димогарному котлі, що включає барабан котла, жарову трубу, пальник, екрановану топкову камеру, передню та задню поворотні камериколектори, димогарні труби, згідно з винаходом, котел має переднє та заднє днище з люком, екранована топкова камера зібрана з екранних труб, що щільно прилягають одна до однієї всередині топки і розведені по краях у просторі для створення каналів повороту газів у другий хід ззаду і подачі газів на рециркуляцію у зону горловини пальника спереду, та виконана циліндричною, між екранованою топковою камерою та жаровою трубою розміщено кільцевий канал для зворотного руху димових газів, а задня камера - колектор виготовлена з перепускним патрубком та патрубком мережної води, на жаровій трубі та на передній камері - колекторі встановлено ковзні опори для руху вперед, а на задній камері - колекторі зі сторони тилу котла розташовано фікс пункт, при цьому барабан котла виготовлено циліндричним, жарова труба виконана гладкою або хвилястою і розміщена на всю довжину котла, а екрані труби уварені по краях топки в камери - колектори та мають шістнадцять ходів по воді. Така конструкція котла забезпечує створення рециркуляції димових газів у топковому просторі за рахунок ежекційного ефекту, який утворюється рухом паливної суміші у топковому просторі. При цьому присмоктані у паливну суміш димові гази забезпечують більш рівномірну концентрацію палива в топковому об'ємі. Крім того, присутність у 86691 4 жаровій трубі повністю екранованої топкової камери, що охолоджується зворотною мережною водою, забезпечує інтенсифікацію теплообміну та ефективне охолодження факела. Рециркуляція димових газів та розміщення у жаровій трубі повністю екранованої топкової камери сприяє зниженню викидів NOx. Конструкція екранованої топкової камери котла створює умови для більш ефективного використовування її екранної поверхні, оскільки у теплообміні бере участь як внутрішня, так і зовнішня поверхня топкової камери. Забезпечується горіння палива в умовах, які відповідають топковій камері водотрубного котла. За рахунок створення інтенсивної циркуляції води у трубах топкової камери знижується теплова інерція котла, яка залежить від нагріву води, яка поступає в основний водяний об'єм котла. При наявності передввімкнутої екранованої топкової камери, температура води, яка поступає в основний об'єм котла може швидко змінюватися в залежності від режиму роботи пальника. Надійна робота поверхонь котла при температурі зворотної мережної води нижче 45°C забезпечується завдяки первинному підігріву води у трубній системі топкової камери. За рахунок значного зменшення поверхні конвективної частини в котлі, на базі наведеного зразка можливе створення котлів розбірних конструкцій. При цьому робиться можливим виймати топкову камеру та жарову трубу на фронт котла. Конструкція наднизькотемпературного водогрійного водотрубно-димогарного котла ілюструється кресленнями, де: на Фіг.1 показаний загальний вид котла, на Фіг.2 поперечний розріз котла по A-A. 1 - циліндричний барабан котла, 2 - двері котла з огнетривким вкладишем, 3 - переднє днище барабану, 4 - заднє днище барабану, 5 - екранована топкова камера циліндричної форми (топка), 6 - гладка жарова труба з однією хвилею, 7 - передня камера-колектор з ковзними опорами для теплових переміщень топки, 8 - задня камераколектор з перепускним патрубком та патрубком зворотної мережної води, 9 - топковий люк котла з вогнетривким вкладишем, 10 - передня поворотна камера, 11 - димогарні труби третього ходу, 12 димохід котла з димовою коробкою, 13 - блочний вентиляторний пальник Наднизькотемпературний водогрійний водотрубно-димогарний котел працює наступним чином. Факел пальника розмішується по осі екранованої топкової камери (топки) 5 у центрі. Димові гази із топкового простору (перший хід димових газів) відводяться через розведені ряди екранних труб у кільцевий канал, що утворений зовнішньою поверхнею топкової камери 5 та внутрішньою стінкою жарової труби 6. По кільцевому каналу гази рухаються в напрямку фронту котла та охолоджуються (другий хід димових газів). При наближенні до передньої камери-колектора частина охолоджених димових газів направляється на рециркуляцію у зону кореня факелу за рахунок ежекційного ефекту, що утворюється при роботі пальника. Решта димових газів потрапляє з початку у передню поворотну камеру 10, а потім надходить у димогарні труби третього ходу (третій хід димових 5 86691 газів). Із простору димогарних труб третього ходу димові гази евакуюються в димову коробку 12 і димохід котельної. Зворотна мережна вода надходить у задню камеру-колектор 8 через патрубок зворотної мережної води, рухається по 32-ох трубах екранованої топкової камери 5 двома паралельними потоками (шістнадцять ходів) між передньою та задньою камерами-колекторами 7 і 8 за рахунок встановлених у камерах-колекторах водяних перегородок. Пройшовши водяний тракт топки, мережна вода потрапляє із задньої камериколектора у нижню частину барабану котла через Комп’ютерна верстка А. Крулевський 6 перепускний патрубок. Поверхні нагріву взаємодіють з водяним простором котла у процесі теплопереносу та розігрівають воду, що відводиться у теплову мережу через вихідний патрубок, що розташований у верхній частині барабану котла 1. При появі теплових розширень топкова камера 5 рухається у напрямку фронту котла, оскільки її задня камера-колектор 8 має жорстке кріплення до заднього днища барабану 4, а передня камераколектор 7 утримується у ковзних опорах і має свободу руху до фронту котла. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
