Установка для корегування мінерального складу питної води

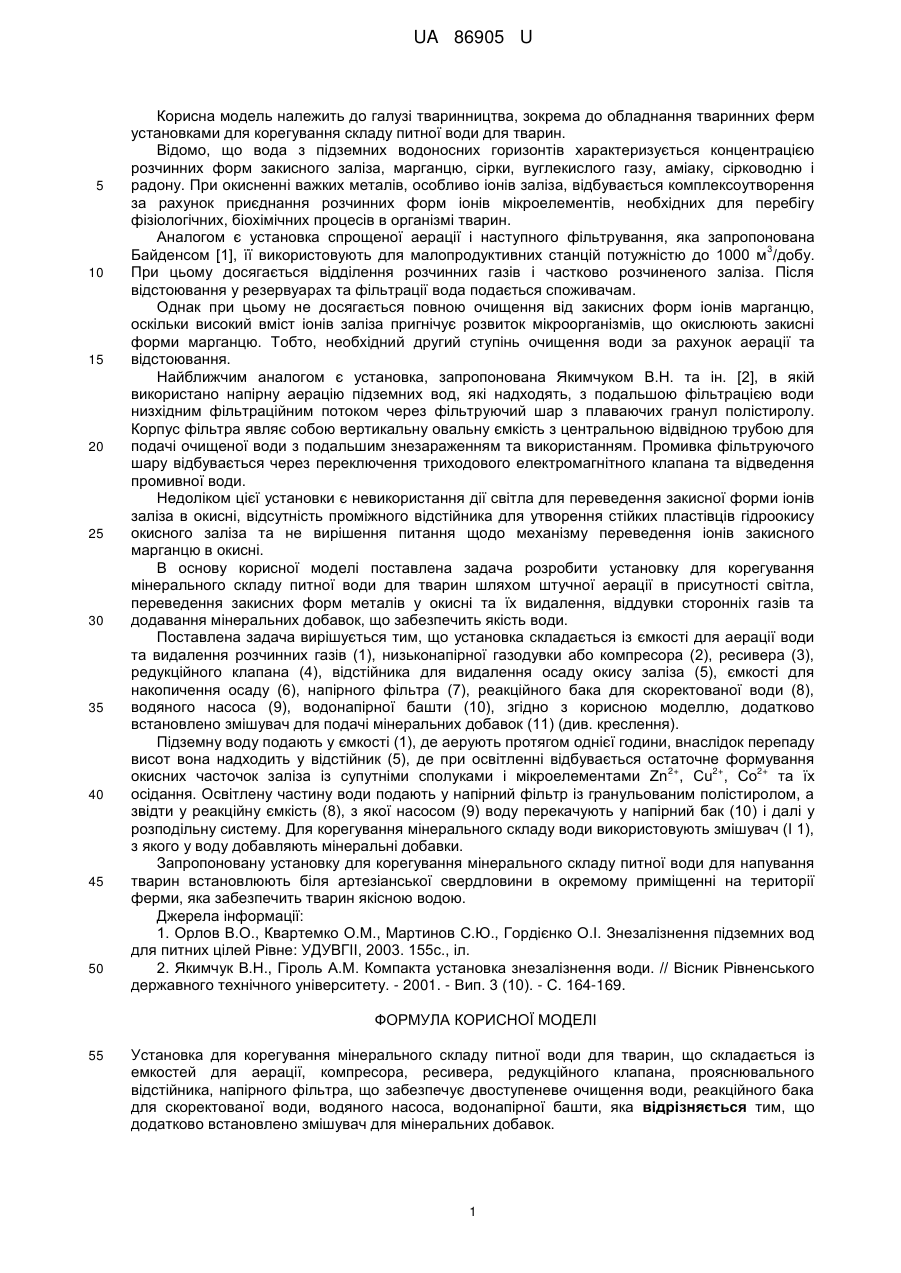

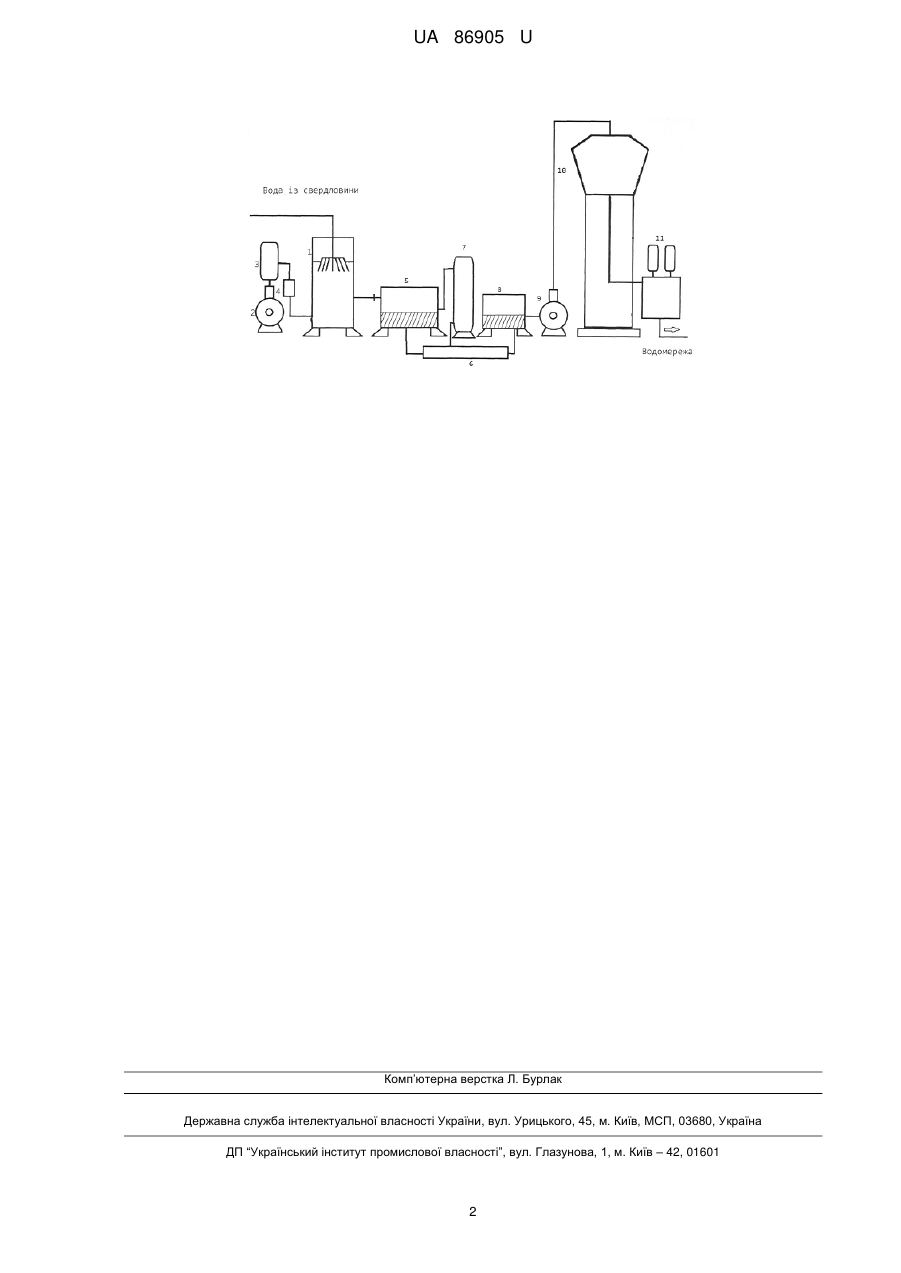

Реферат: Установка для корегування мінерального складу питної води для тварин складається із емкостей для аерації, компресора, ресивера, редукційного клапана, прояснювального відстійника, напірного фільтра, що забезпечує двоступеневе очищення води, реакційного бака для скоректованої води, водяного насоса, водонапірної башти та змішувача для мінеральних добавок. UA 86905 U (54) УСТАНОВКА ДЛЯ КОРЕГУВАННЯ МІНЕРАЛЬНОГО СКЛАДУ ПИТНОЇ ВОДИ UA 86905 U UA 86905 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі тваринництва, зокрема до обладнання тваринних ферм установками для корегування складу питної води для тварин. Відомо, що вода з підземних водоносних горизонтів характеризується концентрацією розчинних форм закисного заліза, марганцю, сірки, вуглекислого газу, аміаку, сірководню і радону. При окисненні важких металів, особливо іонів заліза, відбувається комплексоутворення за рахунок приєднання розчинних форм іонів мікроелементів, необхідних для перебігу фізіологічних, біохімічних процесів в організмі тварин. Аналогом є установка спрощеної аерації і наступного фільтрування, яка запропонована 3 Байденсом [1], її використовують для малопродуктивних станцій потужністю до 1000 м /добу. При цьому досягається відділення розчинних газів і частково розчиненого заліза. Після відстоювання у резервуарах та фільтрації вода подається споживачам. Однак при цьому не досягається повною очищення від закисних форм іонів марганцю, оскільки високий вміст іонів заліза пригнічує розвиток мікроорганізмів, що окислюють закисні форми марганцю. Тобто, необхідний другий ступінь очищення води за рахунок аерації та відстоювання. Найближчим аналогом є установка, запропонована Якимчуком В.Н. та ін. [2], в якій використано напірну аерацію підземних вод, які надходять, з подальшою фільтрацією води низхідним фільтраційним потоком через фільтруючий шар з плаваючих гранул полістиролу. Корпус фільтра являє собою вертикальну овальну ємкість з центральною відвідною трубою для подачі очищеної води з подальшим знезараженням та використанням. Промивка фільтруючого шару відбувається через переключення триходового електромагнітного клапана та відведення промивної води. Недоліком цієї установки є невикористання дії світла для переведення закисної форми іонів заліза в окисні, відсутність проміжного відстійника для утворення стійких пластівців гідроокису окисного заліза та не вирішення питання щодо механізму переведення іонів закисного марганцю в окисні. В основу корисної моделі поставлена задача розробити установку для корегування мінерального складу питної води для тварин шляхом штучної аерації в присутності світла, переведення закисних форм металів у окисні та їх видалення, віддувки сторонніх газів та додавання мінеральних добавок, що забезпечить якість води. Поставлена задача вирішується тим, що установка складається із ємкості для аерації води та видалення розчинних газів (1), низьконапірної газодувки або компресора (2), ресивера (3), редукційного клапана (4), відстійника для видалення осаду окису заліза (5), ємкості для накопичення осаду (6), напірного фільтра (7), реакційного бака для скоректованої води (8), водяного насоса (9), водонапірної башти (10), згідно з корисною моделлю, додатково встановлено змішувач для подачі мінеральних добавок (11) (див. креслення). Підземну воду подають у ємкості (1), де аерують протягом однієї години, внаслідок перепаду висот вона надходить у відстійник (5), де при освітленні відбувається остаточне формування 2+ 2+ 2+ окисних часточок заліза із супутніми сполуками і мікроелементами Zn , Сu , Со та їх осідання. Освітлену частину води подають у напірний фільтр із гранульованим полістиролом, а звідти у реакційну ємкість (8), з якої насосом (9) воду перекачують у напірний бак (10) і далі у розподільну систему. Для корегування мінерального складу води використовують змішувач (І 1), з якого у воду добавляють мінеральні добавки. Запропоновану установку для корегування мінерального складу питної води для напування тварин встановлюють біля артезіанської свердловини в окремому приміщенні на території ферми, яка забезпечить тварин якісною водою. Джерела інформації: 1. Орлов В.О., Квартемко О.М., Мартинов С.Ю., Гордієнко O.I. Знезалізнення підземних вод для питних цілей Рівне: УДУВГІІ, 2003. 155с., іл. 2. Якимчук В.Н., Гіроль A.M. Компакта установка знезалізнення води. // Вісник Рівненського державного технічного університету. - 2001. - Вип. 3 (10). - С. 164-169. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Установка для корегування мінеральногоскладу питної води для тварин, що складається із емкостей для аерації, компресора, ресивера, редукційного клапана, прояснювального відстійника, напірного фільтра, що забезпечує двоступеневе очищення води, реакційного бака для скоректованої води, водяного насоса, водонапірної башти, яка відрізняється тим, що додатково встановлено змішувач для мінеральних добавок. 1 UA 86905 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
