Установка очищення питної води
Номер патенту: 34897
Опубліковано: 15.03.2001
Формула / Реферат

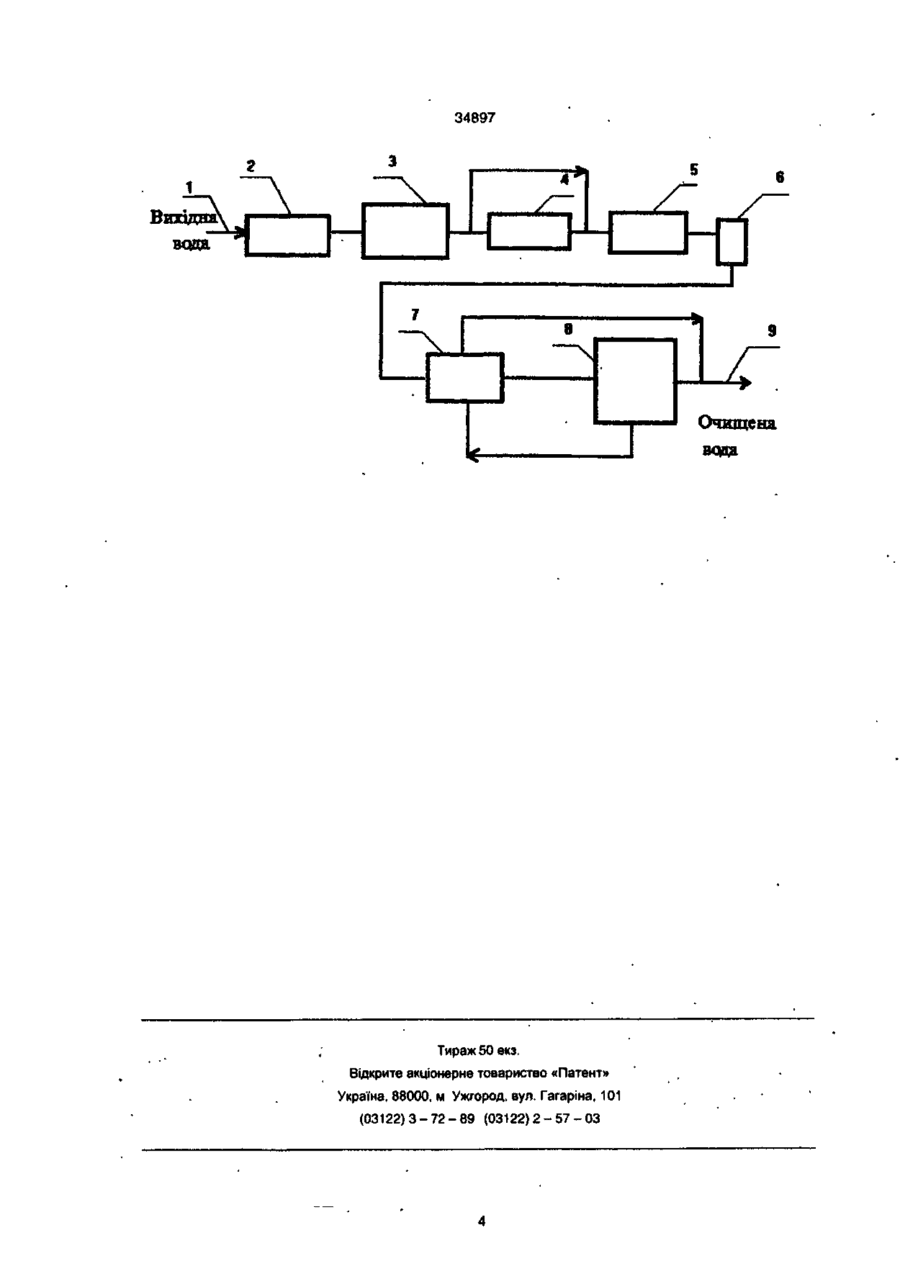

Установка очищення питної води, включаюча подаючий, відвідний трубопроводи і з'єднані між собою системою технологічних трубопроводів фільтр механічного очищення води, резервуар вихідної води, сорбційний фільтр і резервуар чистої води, яка відрізняється тим, що вона додатково містить зворотньоосмотичний модуль, фільтр вторинного механічного очищення води та пристрій для бактерицидної обробки води, причому вхід фільтра механічного очищення води з'єднаний з подаючим трубопроводом, а вихід - з резервуаром вихідної води, вихід якого з'єднаний з входом сорбційного фільтра, а вихід сорбційного фільтра послідовно з'єднаний з входом зворотньоосмотичного модуля і паралельно - з входом фільтра вторинного механічного очищення води, причому вихід зворотньоосмотичного модуля також з'єднаний з входом фільтра вторинного механічного очищення води. вихід якого з'єднаний з входом пристрою для бактерицидної обробки води, а вихід пристрою для бактерицидної обробки води з'єднаний з входом резервуара чистої води, до виходу якого приєднаний відвідний трубопровід, при цьому пристрій для бактерицидної обробки води крім того паралельно з'єднаний з відвідним трубопроводом і резервуаром чистої води.
Текст

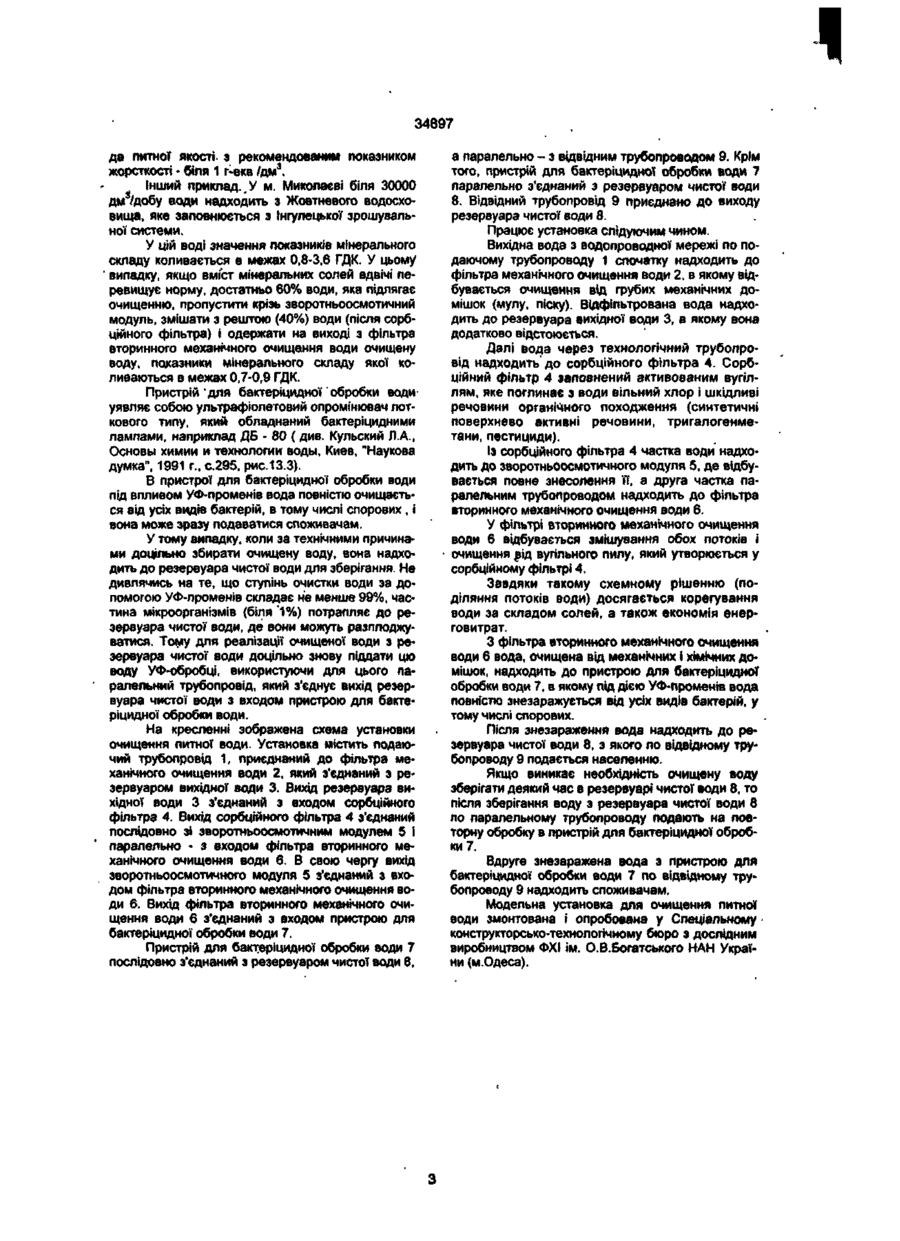

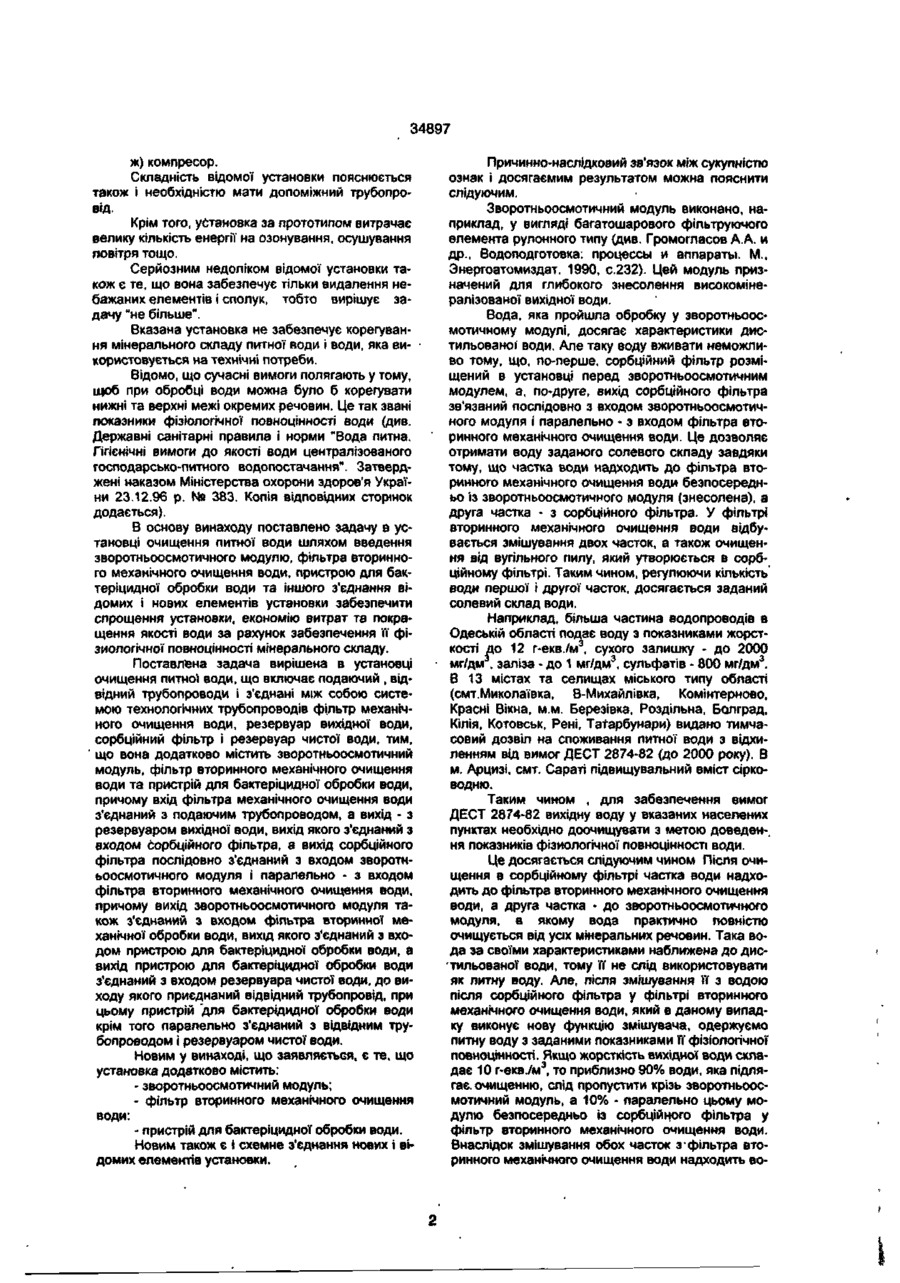

Установка очищення "питної води, включаюча подаючий, відвідний трубопроводи і з'єднані між собою системою технологічних трубопроводів фільтр механічного очищення води, резервуар вихідної води, сорбційний фільтр і резервуар чистої води, яка відрізняється тим, що вона додатково містить зворотньоосмотичний модуль, фільтр вторинного механічного очищення води та пристрій для бактеріцидної обробки води, причому вхід фільтра механічного очищення води з'єднаний з подаючим трубопроводом, а вихід - з резервуаром вихідної води, вихід якого з'єднаний з входом сорбційного фільтра, а вихід сорбційного фільтра послідовно з'єднаний з входом зворотньоосмотичного модуля і паралельно - з входом фільтра вторинного механічного очищення води, причому вихід зворотньоосмотичного модуля також з'єднаний з входом фільтра .вторинного механічного очищення води, вихід якого з'єднаний з входом пристрою для бактеріцидної обробки води, а вихід пристрою для бактеріцидної обробки води з'єднаний з входом резервуара чистої води, до виходу якого приєднаний відвідний трубопровід, при цьому пристрій для бактеріцидної обробки води крім того паралельно з'єднаний з відвідним трубопроводом і резервуаром чистої води. Винахід відноситься до технології обробки води, зокрема до установки очистки води шляхом фільтрації, сорбції та ультрафіолетового опромінювання. Останнім часом широке розповсюдження знайшли установки доочищення питної води середньої продуктивності. Такі установки використовують для водозабезпечення лікарень, готелів, шкіл, дитячих садків тощо. Використання установок середньої продуктивності дозволяє уникнути ряду недоліків, що мають побутові пристрої малоїпродуктивності. Крім того, в установках середньої продуктивності краще вирішується проблема централізованої регенерації сорбентів, суттєво знижується собівартість очищення питної води, а також забезпечується контроль якості води, яка пройшла відповідну обробку. Найближчою з відомих є установка очищення питної води за патентом України № 24924 А Установка містить подаючий трубопровід вихідної води, фільтр механічного очищення води, резервуар вихідної води, насос подачі вихідної води, ежекційний змішувач, контактну колону. Подаючий трубопровід забезпечено допоміжним тру. бопроводом, який приєднано до пристрою осушування повітря, який виконано у вигляді сполучених між собою теплообмінника і двох силікагельових адсорберів. До входу пристрою осушування повітря приєднаний компресор, а до виходу - озонаторний агрегат. В свою чергу озонаторний агрегат сполучений з ежекційним змішувачем і контактною колоною. Контактна колона з'єднана послідовно з сорбційним фільтром і паралельно з пристосуванням вторинного озонування резервуара чистої води. До резервуара чистої води приєднані адсорбер остатнього озону і відвідний трубопровід. Дана установка обрана прототипом. Прототип збігається з винаходом, що заявляється у тому, що містить спільні ознаки: - подаючий трубопровід; - відвідний трубопровід; - фільтр механічного очищення води; - резервуар вихідної води; - сорбційний фільтр; - резервуар чистої води. Аде установка за прототипом досить складна. Це пояснюється наявністю таких елементів як: а) пристрій осушування повітря; б) ежекційний змішувач; в) контактна колона; г) пристосування вторинного озонування; д) адсорбер остатнього озону; є) озонаторний агрегат; 00 со < D 34897 ж) компресор. Складність відомої установки пояснюється також і необхідністю мати допоміжний трубопровід. Крім того, установка за прототипом витрачає велику кількість енергії на озонування, осушування повітря тощо. Серйозним недоліком відомої установки також є те, що вона забезпечує тільки видалення небажаних елементів і сполук, тобто вирішує задачу "не більше". Вказана установка не забезпечує корегування мінерального складу питної води і води, яка використовується на технічні потреби. Відомо, що сучасні вимоги полягають у тому, щоб при обробці води можна було б корегувати нижні та верхні межі окремих речовин. Це так звані показники фізіологічної повноцінності води (див. Державні санітарні правила і норми "Вода питна. Гігієнічні вимоги до якості води централізованого господарсько-питного водопостачання". Затверджені наказом Міністерства охорони здоров'я України 23.12.96 р. № 383. Копія відповідних сторінок додається). В основу винаходу поставлено задачу в установці очищення питної води шляхом введення зворотньоосмотичного модулю, фільтра вторинного механічного очищення води, пристрою для бактеріцидної обробки води та іншого з'єднання відомих і нових елементів установки забезпечити спрощення установки, економію витрат та покращення якості води за рахунок забезпечення її фізиологічної повноцінності мінерального складу. Поставлена задача вирішена в установці очищення питної води, що включає подаючий , відвідний трубопроводи і з'єднані між собою системою технологічних трубопроводів фільтр механічного очищення води, резервуар вихідної води, сорбційний фільтр і резервуар чистої води, тим, ' що вона додатково містить зворотньоосмотичний модуль, фільтр вторинного механічного очищення води та пристрій для бактеріцидної обробки води, причому вхід фільтра механічного очищення води з'єднаний з подаючим трубопроводом, а вихід - з резервуаром вихідної води, вихід якого з'єднаний з входом сорбційного фільтра, а вихід сорбційного фільтра послідовно з'єднаний з входом зворотньоосмотичного модуля і паралельно - з входом фільтра вторинного механічного очищення води, причому вихід зворотньоосмотичного модуля також з'єднаний з входом фільтра вторинної механічної обробки води, вихід якого з'єднаний з входом пристрою для бактеріцидної обробки води, а вихід пристрою для бактеріцидної обробки води з'єднаний з входом резервуара чистої води, до виходу якого приєднаний відвідний трубопровід, при цьому пристрій для бактерідидної обробки води крім того паралельно з'єднаний з відвідним трубопроводом і резервуаром чистої води. Новим у винаході, що заявляється, є те, що установка додатково містить: - зворотньоосмотичний модуль; - фільтр вторинного механічного очищення води: - пристрій для бактеріцидної обробки води. Новим також є і схемне з'єднання нових і відомих елементів установки. Причинно-наслідковий зв'язок між сукупністю ознак і досягаємим результатом можна пояснити слідуючим. Зворотньоосмотичний модуль виконано, наприклад, у вигляді багатошарового фільтруючого елемента рулонного типу (див. Громогласов А.А. и др., Водоподготовка. процессы и аппараты. М., Энергоатомиздат, 1990, с.232). Цей модуль призначений для глибокого знесолення високомінералізованої вихідної води. Вода, яка пройшла обробку у зворотньоосмотичному модулі, досягає характеристики дистильованої води. Але таку воду вживати неможливо тому, що, по-перше, сорбційний фільтр розміщений в установці перед зворотньоосмотичним модулем, а, по-друге, вихід сорбційного фільтра зв'язаний послідовно з входом зворотньоосмотичного модуля і паралельно - з входом фільтра вторинного механічного очищення води. Це дозволяє отримати воду заданого солевого складу завдяки тому, що частка води надходить до фільтра вторинного механічного очищення води безпосередньо із зворотньоосмотичного модуля (знесолена), а друга частка - з сорбційного фільтра. У фільтрі вторинного механічного очищення води відбувається змішування двох часток, а також очищення від вугільного пилу, який утворюється в сорбційному фільтрі. Таким чином, регулюючи кількість води першої і другої часток, досягається заданий солевий склад води. Наприклад, більша частина водопроводів в Одеській області подає воду з показниками жорсткості до 12 г-екв./м , сухого залишку - до 2000 мг/дм , заліза - до 1 мг/дм3, сульфатів - 800 мг/дм3. В 13 містах та селищах міського типу області (смт.Миколаївка, В-Михайлівка, Комінтерново, Красні Вікна, м.м. Березівка, Роздільна, Болград, Кілія, Котовськ, Рені, Татарбунари) видано тимчасовий дозвіл на споживання питної води з відхиленням від вимог ДЕСТ 2874-82 (до 2000 року). В м. Арцизі, смт. Сараті підвищувальний вміст сірководню. Таким чином , для забезпечення вимог ДЕСТ 2874-82 вихідну воду у вказаних населених пунктах необхідно доочищувати з метою доведен-, ня показників фізиологічної повноцінності води. Це досягається слідуючим чином Після очищення в сорбційному фільтрі частка води надходить до фільтра вторинного механічного очищення води, а друга частка - до зворотньоосмотичного модуля, в якому вода практично повністю очищується від усіх мінеральних речовин. Така вода за своїми характеристиками наближена до дистильованої води, тому її не слід використовувати як питну воду. Але, після змішування її з водою після сорбційного фільтра у фільтрі вторинного механічного очищення води, який в даному випадку виконує нову функцію змішувача, одержуємо питну воду з заданими показниками її фізіологічної повноцінності. Якщо жорсткість вихідної води складає 10 г-екв./м3, то приблизно 90% води, яка підлягає, очищенню, слід пропустити крізь зворотньоосмотичний модуль, а 10% • паралельно цьому модулю безпосередньо із сорбційного фільтра у фільтр вторинного механічного очищення води. Внаслідок змішування обох часток з фільтра вторинного механічного очищення води надходить во 34897 да питної якості- з рекомендованим показником жорсткості - біля 1 r-екв /дм 3 . Інший приклад.,У м. Миколаєві біля 30000 дм /добу води надходить з Жовтневого водосховища, яке заповнюється з Інгулецької зрошувальної системи. У цій воді значення показників мінерального складу коливається в межах 0,8-3,6 ГДК. У цьому випадку, якщо вміст мінеральних солей вдвічі перевищує норму, достатньо 6 0 % води, яка підлягає очищенню, пропустити крізь зворотньоосмотичний модуль, змішати з рештою (40%) води (після сорбційного фільтра) і одержати на виході з фільтра вторинного механічного очищення води очищену воду, показники мінерального складу якої коливаються в межах 0,7-0,9 ГДК. Пристрій для бактеріцидної обробки води уявляє собою ультрафіолетовий опромінювач лоткового типу, який обладнаний бактеріцидними лампами, наприклад ДБ - 80 ( див. Кульский Л.А., Основы химии и технологии воды, Киев, "Наукова думка", 1991 г.. с.295, рис.13.3). В пристрої для бактеріцидної обробки води під впливом УФ-променів вода повністю очищається від усіх видів бактерій, в тому числі спорових , і вона може зразу подаватися споживачам. У тому випадку, коли за технічними причина* ми доцільно збирати очищену воду, вона надходить до резервуара чистої води для зберігання. Не дивлячись на те, що ступінь очистки води за допомогою УФ-променів складає не менше 99%, частина мікроорганізмів (біля 1%) потрапляє до резервуара чистої води, де вони можуть разплоджуватися. Тому для реалізації очищеної води з резервуара чистої води доцільно знову піддати цю воду УФ-обробці, використуючи для цього паралельний трубопровід, який з'єднує вихід резервуара чистої води з входом пристрою для бактеріцидної обробки води. На кресленні зображена схема установки очищення питної води. Установка містить подаючий трубопровід 1, приєднаний до фільтра механічного очищення води 2, який з'єднаний з ре* зервуаром вихідної води 3. Вихід резервуара вихідної води 3 з'єднаний з входом сорбційного фільтра 4. Вихід сорбційного фільтра 4 з'єднаний послідовно зі зворотньоосмотичним модулем 5 і паралельно • з входом фільтра вторинного механічного очищення води 6. В свою чергу вихід зворотньоосмотичного модуля 5 з'єднаний з входом фільтра вторинного механічного очищення води 6. Вихід фільтра вторинного механічного очищення води 6 з'єднаний з входом пристрою для бактеріцидної обробки води 7. Пристрій для бактеріцидної обробки води 7 послідовно з'єднаний з резервуаром чистої води 8, а паралельно - з відвідним трубопроводом 9. Крім того, пристрій для бактеріцидиоК обробки води 7 паралельно з'єднаний з резервуаром чистої води 8. Відвідний трубопровід 9 приєднано до виходу резервуара чистої води 8. Працює установка слідуючим чином. Вихідна вода з водопроводної мережі по подаючому трубопроводу 1 спочатку надходить до фільтра механічного очищення води 2, в якому відбувається очищення від фубих механічних домішок (мулу, піску). Відфільтрована вода надходить до резервуара вихідної води 3, в якому вона додатково відстоюється. Далі вода через технологічний трубопровід надходить до сорбційного фільтра 4. Сорбційний фільтр 4 заповнений активованим вугіллям, яке поглинає з води вільний хлор і шкідливі речовини органічного походження (синтетичні поверхнево активні речовини, тригалогенмета ни, пестициди). Із сорбційного фільтра 4 частка води надходить до зворотньоосмотичного модуля 5, де відбувається повне знесолення її, а друга частка паралельним трубопроводом надходить до фільтра вторинного механічного очищення води 6. У фільтрі вторинного механічного очищення води 6 відбувається змішування обох потоків і очищення від вугільного пилу, який утворюється у сорбційному фільтрі 4. Завдяки такому схемному рішенню (поділяння потоків води) досягається корегування води за складом солей, а також економія енерговитрат. З фільтра вторинного механічного очищення води 6 вода, очищена від механічних і хімічних домішок, надходить до пристрою для бактеріцидної обробки води 7, в якому під дією УФ-променів вода повністю знезаражується від усіх видів бактерій, у тому числі спорових. Після знезараження вода надходить до резервуара чистої води 8, з якого по відвідному трубопроводу 9 подається населенню. Якщо виникає необхідність очищену воду зберігати деякий час в резервуарі чистої води 8, то після зберігання воду з резервуара чистої води 8 по паралельному трубопроводу подають на повторну обробку в пристрій для бактеріцидної обробки 7. Вдруге знезаражена вода з пристрою для бактеріцидної обробки води 7 по відвідному трубопроводу 9 надходить споживачам. Модельна установка для очищення питної води змонтована і опробована у Спеціальному конструкторсько-технологічному бюро з дослідним виробництвом ФХІ ім. О.В.Богатського НАН України (м.Одеса). 34897 Очищена воща Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
ДивитисяДодаткова інформація
Назва патенту англійськоюPlant for potable water purification
Автори англійськоюKats Borys Mykhailovych, Dlubovskyi Ruslan Mykhailovych
Назва патенту російськоюУстановка очистки питьевой воды
Автори російськоюКац Борис Михайлович, Длубовский Руслан Михайлович
МПК / Мітки
МПК: C02F 1/78
Мітки: установка, очищення, води, питної
