Порошок на основі заліза для наплавлення

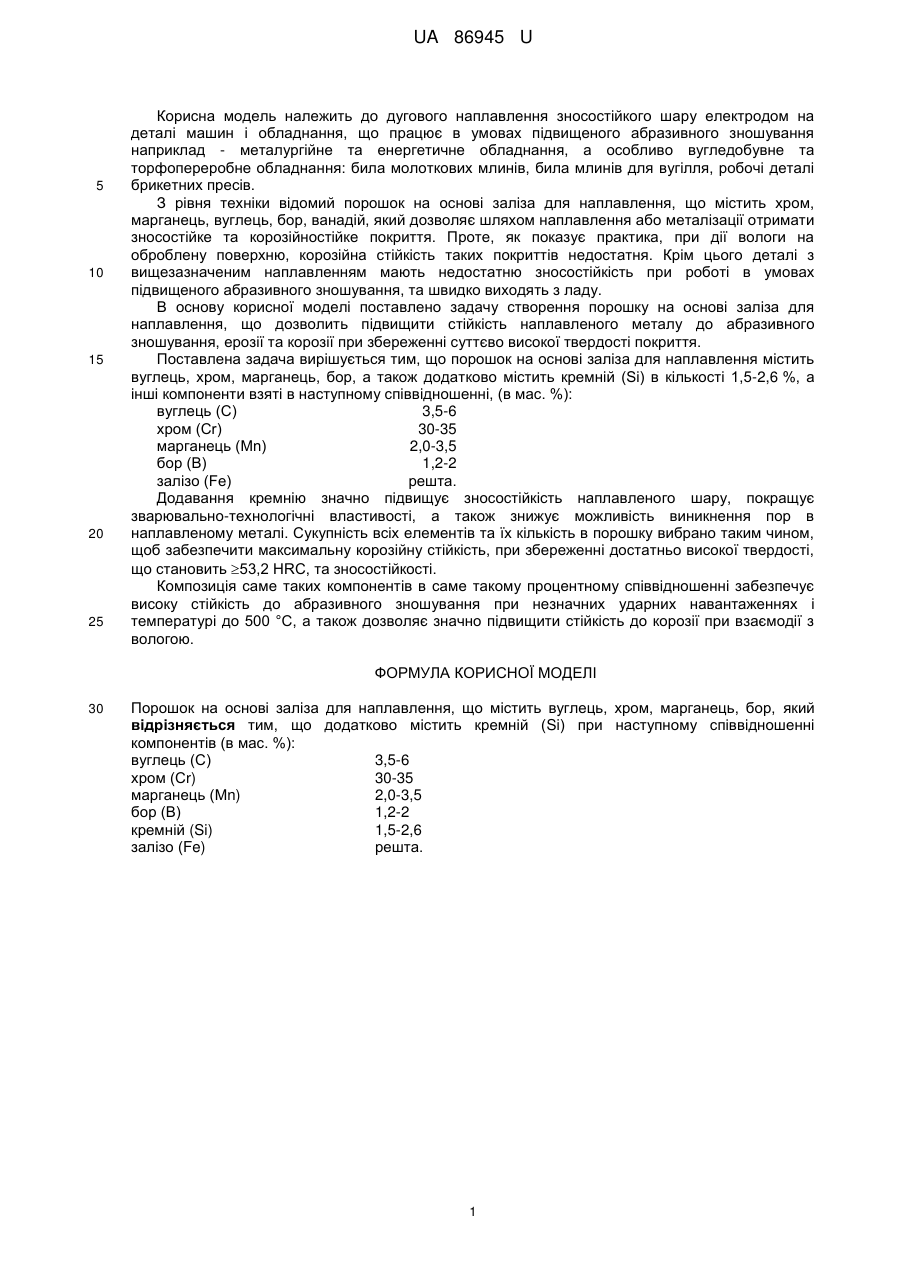

Реферат: UA 86945 U Порошок на основі заліза для наплавлення містить вуглець, хром, марганець, бор та кремній. UA 86945 U UA 86945 U 5 10 15 20 25 Корисна модель належить до дугового наплавлення зносостійкого шару електродом на деталі машин і обладнання, що працює в умовах підвищеного абразивного зношування наприклад - металургійне та енергетичне обладнання, а особливо вугледобувне та торфопереробне обладнання: била молоткових млинів, била млинів для вугілля, робочі деталі брикетних пресів. З рівня техніки відомий порошок на основі заліза для наплавлення, що містить хром, марганець, вуглець, бор, ванадій, який дозволяє шляхом наплавлення або металізації отримати зносостійке та корозійностійке покриття. Проте, як показує практика, при дії вологи на оброблену поверхню, корозійна стійкість таких покриттів недостатня. Крім цього деталі з вищезазначеним наплавленням мають недостатню зносостійкість при роботі в умовах підвищеного абразивного зношування, та швидко виходять з ладу. В основу корисної моделі поставлено задачу створення порошку на основі заліза для наплавлення, що дозволить підвищити стійкість наплавленого металу до абразивного зношування, ерозії та корозії при збереженні суттєво високої твердості покриття. Поставлена задача вирішується тим, що порошок на основі заліза для наплавлення містить вуглець, хром, марганець, бор, а також додатково містить кремній (Si) в кількості 1,5-2,6 %, а інші компоненти взяті в наступному співвідношенні, (в мас. %): вуглець (С) 3,5-6 хром (Сr) 30-35 марганець (Мn) 2,0-3,5 бор (В) 1,2-2 залізо (Fe) решта. Додавання кремнію значно підвищує зносостійкість наплавленого шару, покращує зварювально-технологічні властивості, а також знижує можливість виникнення пор в наплавленому металі. Сукупність всіх елементів та їх кількість в порошку вибрано таким чином, щоб забезпечити максимальну корозійну стійкість, при збереженні достатньо високої твердості, що становить 53,2 НRС, та зносостійкості. Композиція саме таких компонентів в саме такому процентному співвідношенні забезпечує високу стійкість до абразивного зношування при незначних ударних навантаженнях і температурі до 500 °С, а також дозволяє значно підвищити стійкість до корозії при взаємодії з вологою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Порошок на основі заліза для наплавлення, що містить вуглець, хром, марганець, бор, який відрізняється тим, що додатково містить кремній (Si) при наступному співвідношенні компонентів (в мас. %): вуглець (С) 3,5-6 хром (Сr) 30-35 марганець (Мn) 2,0-3,5 бор (В) 1,2-2 кремній (Si) 1,5-2,6 залізо (Fe) решта. 1 UA 86945 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
