Клин в’язальної машини

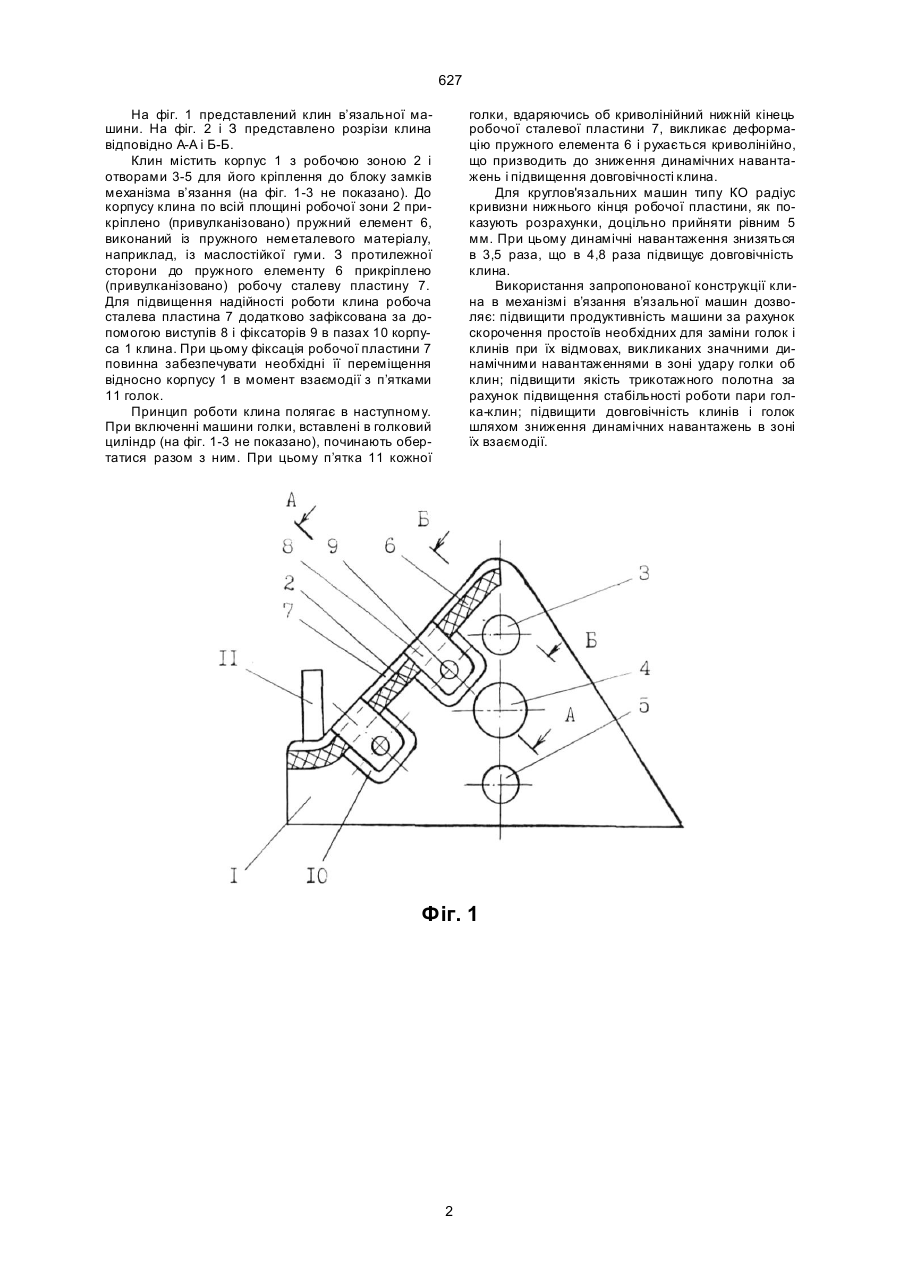

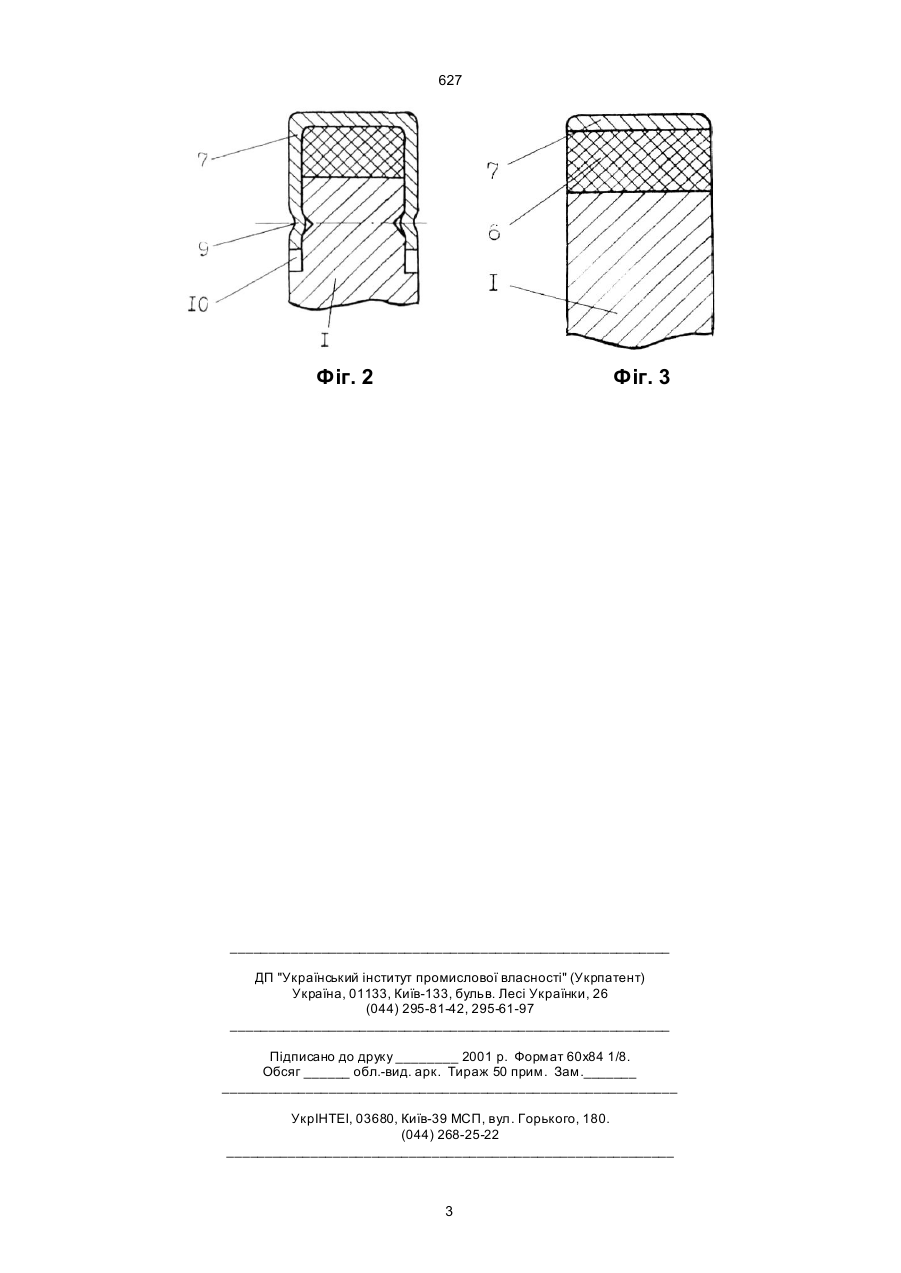

Клин в’язальної машини, що містить корпус з робочою зоною і отворами для його кріплення з 627 На фіг. 1 представлений клин в’язальної машини. На фіг. 2 і З представлено розрізи клина відповідно А-А і Б-Б. Клин містить корпус 1 з робочою зоною 2 і отворами 3-5 для його кріплення до блоку замків механізма в’язання (на фіг. 1-3 не показано). До корпусу клина по всій площині робочої зони 2 прикріплено (привулканізовано) пружний елемент 6, виконаний із пружного неметалевого матеріалу, наприклад, із маслостійкої гуми. З протилежної сторони до пружного елементу 6 прикріплено (привулканізовано) робочу сталеву пластину 7. Для підвищення надійності роботи клина робоча сталева пластина 7 додатково зафіксована за допомогою виступів 8 і фіксаторів 9 в пазах 10 корпуса 1 клина. При цьому фіксація робочої пластини 7 повинна забезпечувати необхідні її переміщення відносно корпусу 1 в момент взаємодії з п’ятками 11 голок. Принцип роботи клина полягає в наступному. При включенні машини голки, вставлені в голковий циліндр (на фіг. 1-3 не показано), починають обертатися разом з ним. При цьому п’ятка 11 кожної голки, вдаряючись об криволінійний нижній кінець робочої сталевої пластини 7, викликає деформацію пружного елемента 6 і рухається криволінійно, що призводить до зниження динамічних навантажень і підвищення довговічності клина. Для круглов'язальних машин типу КО радіус кривизни нижнього кінця робочої пластини, як показують розрахунки, доцільно прийняти рівним 5 мм. При цьому динамічні навантаження знизяться в 3,5 раза, що в 4,8 раза підвищує довговічність клина. Використання запропонованої конструкції клина в механізмі в’язання в’язальної машин дозволяє: підвищити продуктивність машини за рахунок скорочення простоїв необхідних для заміни голок і клинів при їх відмовах, викликаних значними динамічними навантаженнями в зоні удару голки об клин; підвищити якість трикотажного полотна за рахунок підвищення стабільності роботи пари голка-клин; підвищити довговічність клинів і голок шляхом зниження динамічних навантажень в зоні їх взаємодії. Фіг. 1 2 627 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
