Електрофільтр для очистки вибухонебезпечного (коксового) газу

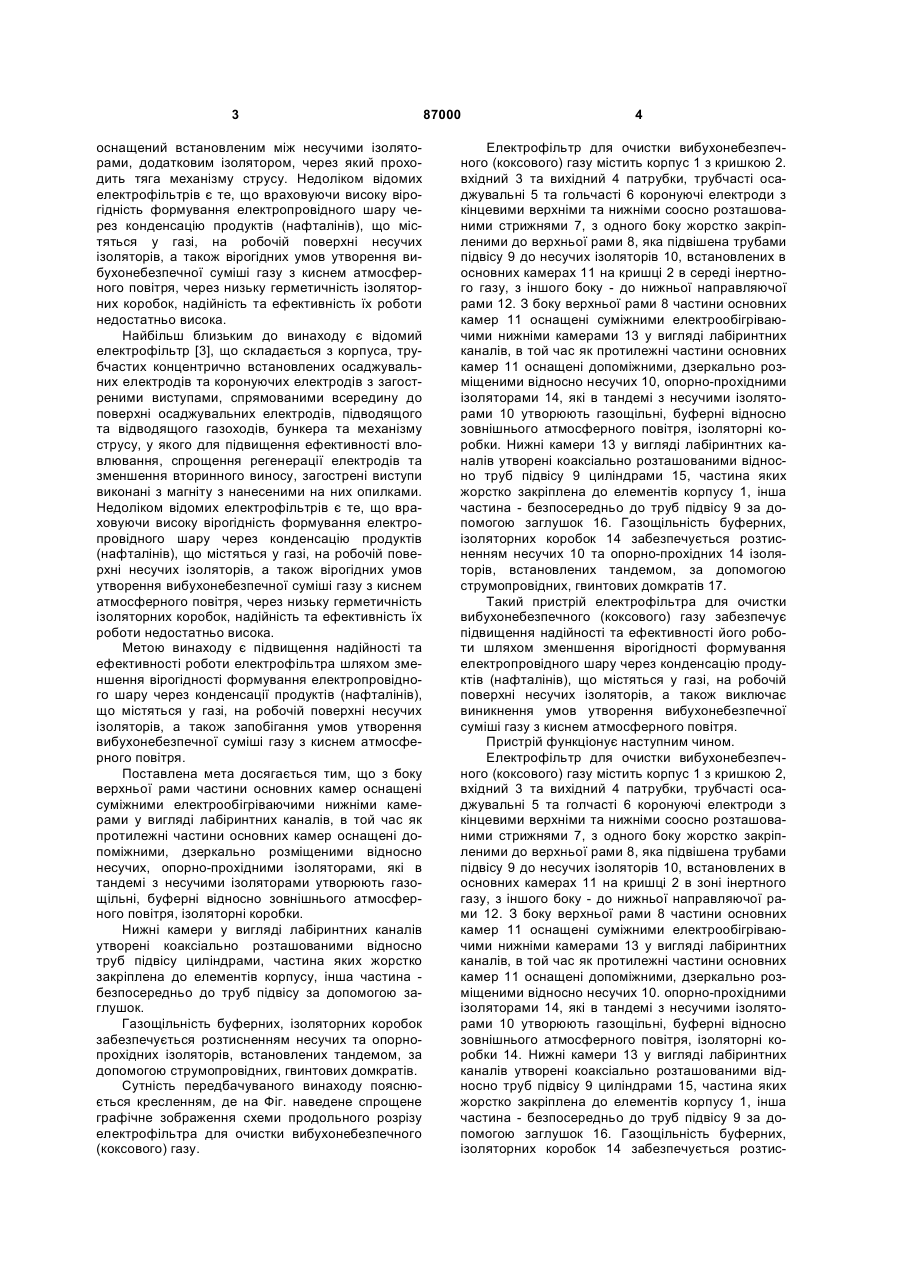

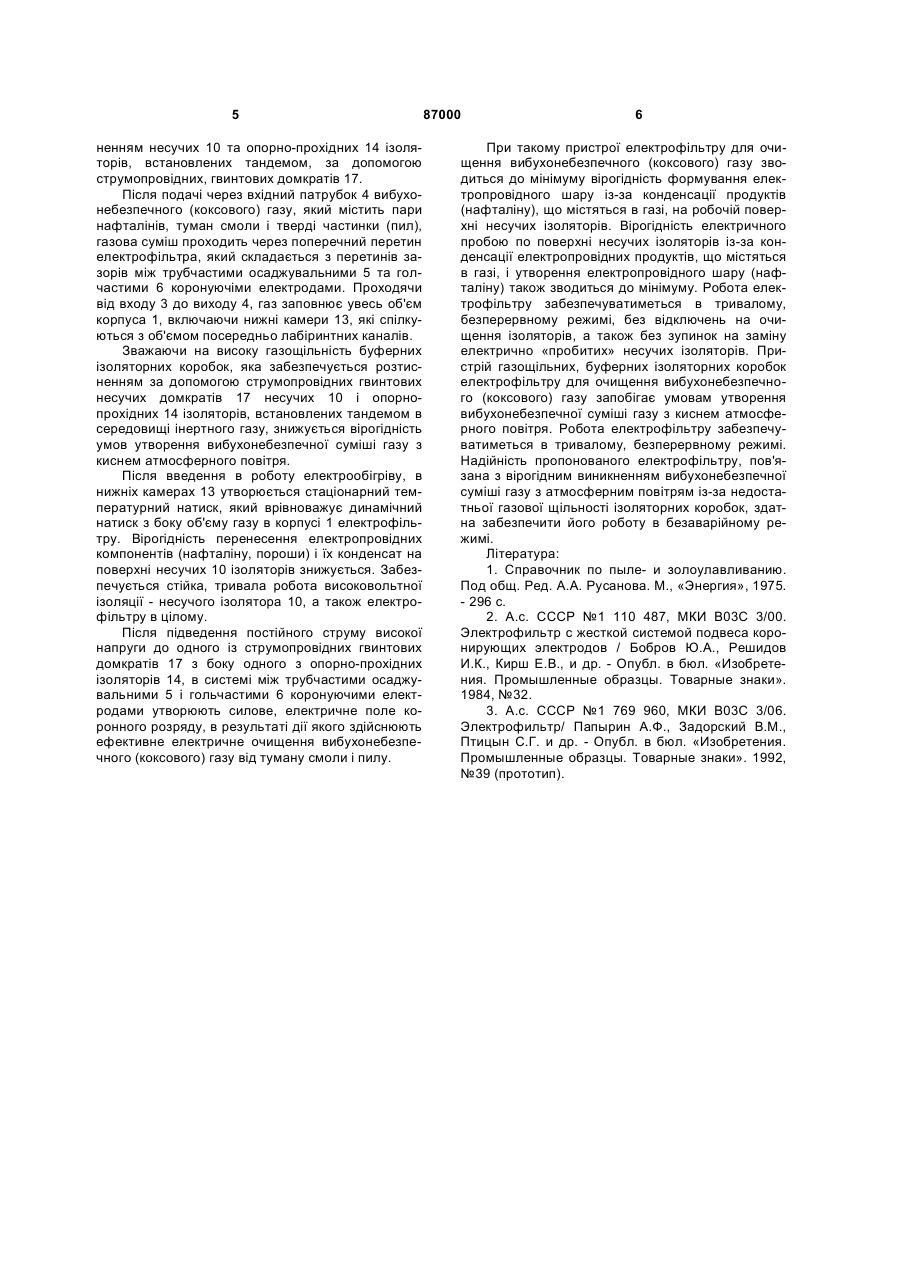

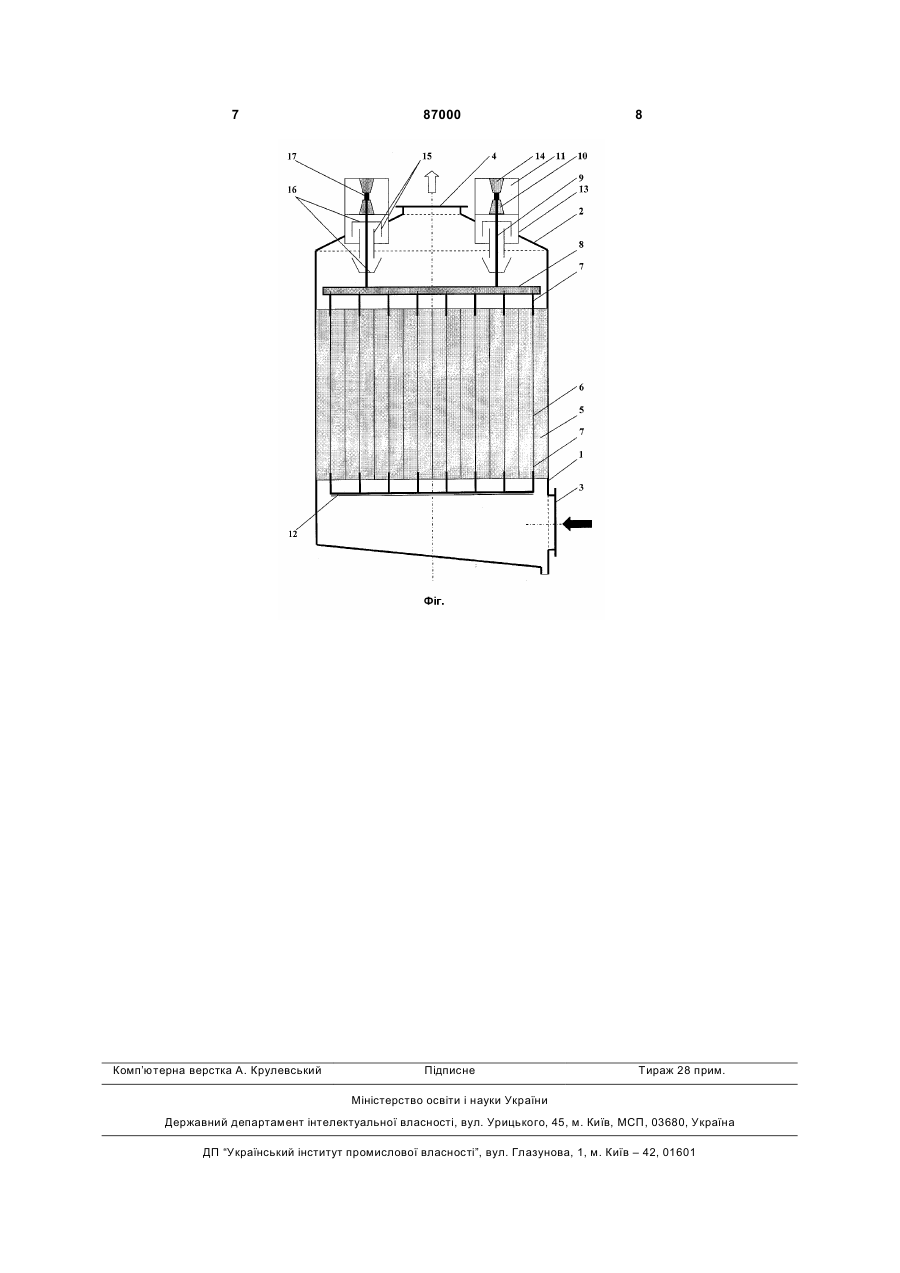

1. Електрофільтр для очистки вибухонебезпечного (коксового) газу, що містить корпус з кришкою, вхідний та вихідний патрубки, трубчасті осаджувальні та голчасті коронуючі електроди з кінцевими верхніми та нижніми співвісно розташованими стрижнями, з одного боку жорстко закріпленими до верхньої рами, яка підвішена на трубах до несучих ізоляторів, встановлених в основних камерах на кришці в зоні інертного газу, з іншого C2 2 (19) 1 3 оснащений встановленим між несучими ізоляторами, додатковим ізолятором, через який проходить тяга механізму струсу. Недоліком відомих електрофільтрів є те, що враховуючи високу вірогідність формування електропровідного шару через конденсацію продуктів (нафталінів), що містяться у газі, на робочій поверхні несучих ізоляторів, а також вірогідних умов утворення вибухонебезпечної суміші газу з киснем атмосферного повітря, через низьку герметичність ізоляторних коробок, надійність та ефективність їх роботи недостатньо висока. Найбільш близьким до винаходу є відомий електрофільтр [3], що складається з корпуса, трубчастих концентрично встановлених осаджувальних електродів та коронуючих електродів з загостреними виступами, спрямованими всередину до поверхні осаджувальних електродів, підводящого та відводящого газоходів, бункера та механізму струсу, у якого для підвищення ефективності вловлювання, спрощення регенерації електродів та зменшення вторинного виносу, загострені виступи виконані з магніту з нанесеними на них опилками. Недоліком відомих електрофільтрів є те, що враховуючи високу вірогідність формування електропровідного шару через конденсацію продуктів (нафталінів), що містяться у газі, на робочій поверхні несучих ізоляторів, а також вірогідних умов утворення вибухонебезпечної суміші газу з киснем атмосферного повітря, через низьку герметичність ізоляторних коробок, надійність та ефективність їх роботи недостатньо висока. Метою винаходу є підвищення надійності та ефективності роботи електрофільтра шляхом зменшення вірогідності формування електропровідного шару через конденсації продуктів (нафталінів), що містяться у газі, на робочій поверхні несучих ізоляторів, а також запобігання умов утворення вибухонебезпечної суміші газу з киснем атмосферного повітря. Поставлена мета досягається тим, що з боку верхньої рами частини основних камер оснащені суміжними електрообігріваючими нижніми камерами у вигляді лабіринтних каналів, в той час як протилежні частини основних камер оснащені допоміжними, дзеркально розміщеними відносно несучих, опорно-прохідними ізоляторами, які в тандемі з несучими ізоляторами утворюють газощільні, буферні відносно зовнішнього атмосферного повітря, ізоляторні коробки. Нижні камери у вигляді лабіринтних каналів утворені коаксіально розташованими відносно труб підвісу циліндрами, частина яких жорстко закріплена до елементів корпусу, інша частина безпосередньо до труб підвісу за допомогою заглушок. Газощільність буферних, ізоляторних коробок забезпечується розтисненням несучих та опорнопрохідних ізоляторів, встановлених тандемом, за допомогою струмопровідних, гвинтових домкратів. Сутність передбачуваного винаходу пояснюється кресленням, де на Фіг. наведене спрощене графічне зображення схеми продольного розрізу електрофільтра для очистки вибухонебезпечного (коксового) газу. 87000 4 Електрофільтр для очистки вибухонебезпечного (коксового) газу містить корпус 1 з кришкою 2. вхідний 3 та вихідний 4 патрубки, трубчасті осаджувальні 5 та гольчасті 6 коронуючі електроди з кінцевими верхніми та нижніми соосно розташованими стрижнями 7, з одного боку жорстко закріпленими до верхньої рами 8, яка підвішена трубами підвісу 9 до несучих ізоляторів 10, встановлених в основних камерах 11 на кришці 2 в середі інертного газу, з іншого боку - до нижньої направляючої рами 12. З боку верхньої рами 8 частини основних камер 11 оснащені суміжними електрообігріваючими нижніми камерами 13 у вигляді лабіринтних каналів, в той час як протилежні частини основних камер 11 оснащені допоміжними, дзеркально розміщеними відносно несучих 10, опорно-прохідними ізоляторами 14, які в тандемі з несучими ізоляторами 10 утворюють газощільні, буферні відносно зовнішнього атмосферного повітря, ізоляторні коробки. Нижні камери 13 у вигляді лабіринтних каналів утворені коаксіально розташованими відносно труб підвісу 9 циліндрами 15, частина яких жорстко закріплена до елементів корпусу 1, інша частина - безпосередньо до труб підвісу 9 за допомогою заглушок 16. Газощільність буферних, ізоляторних коробок 14 забезпечується розтисненням несучих 10 та опорно-прохідних 14 ізоляторів, встановлених тандемом, за допомогою струмопровідних, гвинтових домкратів 17. Такий пристрій електрофільтра для очистки вибухонебезпечного (коксового) газу забезпечує підвищення надійності та ефективності його роботи шляхом зменшення вірогідності формування електропровідного шару через конденсацію продуктів (нафталінів), що містяться у газі, на робочій поверхні несучих ізоляторів, а також виключає виникнення умов утворення вибухонебезпечної суміші газу з киснем атмосферного повітря. Пристрій функціонує наступним чином. Електрофільтр для очистки вибухонебезпечного (коксового) газу містить корпус 1 з кришкою 2, вхідний 3 та вихідний 4 патрубки, трубчасті осаджувальні 5 та голчасті 6 коронуючі електроди з кінцевими верхніми та нижніми соосно розташованими стрижнями 7, з одного боку жорстко закріпленими до верхньої рами 8, яка підвішена трубами підвісу 9 до несучих ізоляторів 10, встановлених в основних камерах 11 на кришці 2 в зоні інертного газу, з іншого боку - до нижньої направляючої рами 12. З боку верхньої рами 8 частини основних камер 11 оснащені суміжними електрообігріваючими нижніми камерами 13 у вигляді лабіринтних каналів, в той час як протилежні частини основних камер 11 оснащені допоміжними, дзеркально розміщеними відносно несучих 10. опорно-прохідними ізоляторами 14, які в тандемі з несучими ізоляторами 10 утворюють газощільні, буферні відносно зовнішнього атмосферного повітря, ізоляторні коробки 14. Нижні камери 13 у вигляді лабіринтних каналів утворені коаксіально розташованими відносно труб підвісу 9 циліндрами 15, частина яких жорстко закріплена до елементів корпусу 1, інша частина - безпосередньо до труб підвісу 9 за допомогою заглушок 16. Газощільність буферних, ізоляторних коробок 14 забезпечується розтис 5 ненням несучих 10 та опорно-прохідних 14 ізоляторів, встановлених тандемом, за допомогою струмопровідних, гвинтових домкратів 17. Після подачі через вхідний патрубок 4 вибухонебезпечного (коксового) газу, який містить пари нафталінів, туман смоли і тверді частинки (пил), газова суміш проходить через поперечний перетин електрофільтра, який складається з перетинів зазорів між трубчастими осаджувальними 5 та голчастими 6 коронуючіми електродами. Проходячи від входу 3 до виходу 4, газ заповнює увесь об'єм корпуса 1, включаючи нижні камери 13, які спілкуються з об'ємом посередньо лабіринтних каналів. Зважаючи на високу газощільність буферних ізоляторних коробок, яка забезпечується розтисненням за допомогою струмопровідних гвинтових несучих домкратів 17 несучих 10 і опорнопрохідних 14 ізоляторів, встановлених тандемом в середовищі інертного газу, знижується вірогідність умов утворення вибухонебезпечної суміші газу з киснем атмосферного повітря. Після введення в роботу електрообігріву, в нижніх камерах 13 утворюється стаціонарний температурний натиск, який врівноважує динамічний натиск з боку об'єму газу в корпусі 1 електрофільтру. Вірогідність перенесення електропровідних компонентів (нафталіну, пороши) і їх конденсат на поверхні несучих 10 ізоляторів знижується. Забезпечується стійка, тривала робота високовольтної ізоляції - несучого ізолятора 10, а також електрофільтру в цілому. Після підведення постійного струму високої напруги до одного із струмопровідних гвинтових домкратів 17 з боку одного з опорно-прохідних ізоляторів 14, в системі між трубчастими осаджувальними 5 і гольчастими 6 коронуючими електродами утворюють силове, електричне поле коронного розряду, в результаті дії якого здійснюють ефективне електричне очищення вибухонебезпечного (коксового) газу від туману смоли і пилу. 87000 6 При такому пристрої електрофільтру для очищення вибухонебезпечного (коксового) газу зводиться до мінімуму вірогідність формування електропровідного шару із-за конденсації продуктів (нафталіну), що містяться в газі, на робочій поверхні несучих ізоляторів. Вірогідність електричного пробою по поверхні несучих ізоляторів із-за конденсації електропровідних продуктів, що містяться в газі, і утворення електропровідного шару (нафталіну) також зводиться до мінімуму. Робота електрофільтру забезпечуватиметься в тривалому, безперервному режимі, без відключень на очищення ізоляторів, а також без зупинок на заміну електрично «пробитих» несучих ізоляторів. Пристрій газощільних, буферних ізоляторних коробок електрофільтру для очищення вибухонебезпечного (коксового) газу запобігає умовам утворення вибухонебезпечної суміші газу з киснем атмосферного повітря. Робота електрофільтру забезпечуватиметься в тривалому, безперервному режимі. Надійність пропонованого електрофільтру, пов'язана з вірогідним виникненням вибухонебезпечної суміші газу з атмосферним повітрям із-за недостатньої газової щільності ізоляторних коробок, здатна забезпечити його роботу в безаварійному режимі. Література: 1. Справочник по пыле- и золоулавливанию. Под общ. Ред. А.А. Русанова. M., «Энергия», 1975. - 296 с. 2. А.с. СССР №1 110 487, МКИ В03С 3/00. Электрофильтр с жесткой системой подвеса коронирующих электродов / Бобров Ю.А., Решидов И.К., Кирш Е.В., и др. - Опубл. в бюл. «Изобретения. Промышленные образцы. Товарные знаки». 1984, №32. 3. А.с. СССР №1 769 960, МКИ В03С 3/06. Электрофильтр/ Папырин А.Ф., Задорский В.M., Птицын С.Г. и др. - Опубл. в бюл. «Изобретения. Промышленные образцы. Товарные знаки». 1992, №39 (прототип). 7 Комп’ютерна верстка А. Крулевський 87000 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
