Електронний медичний термометр

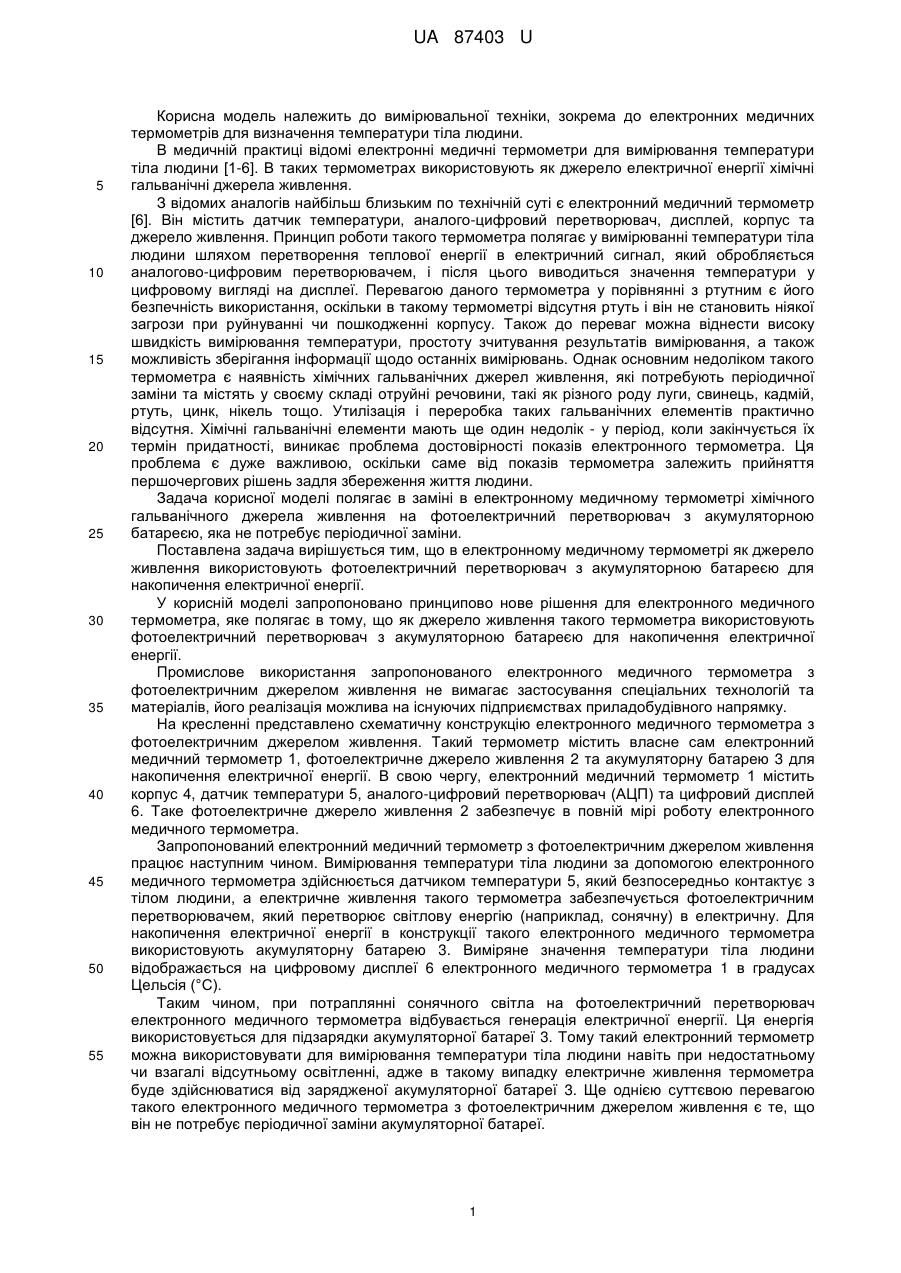

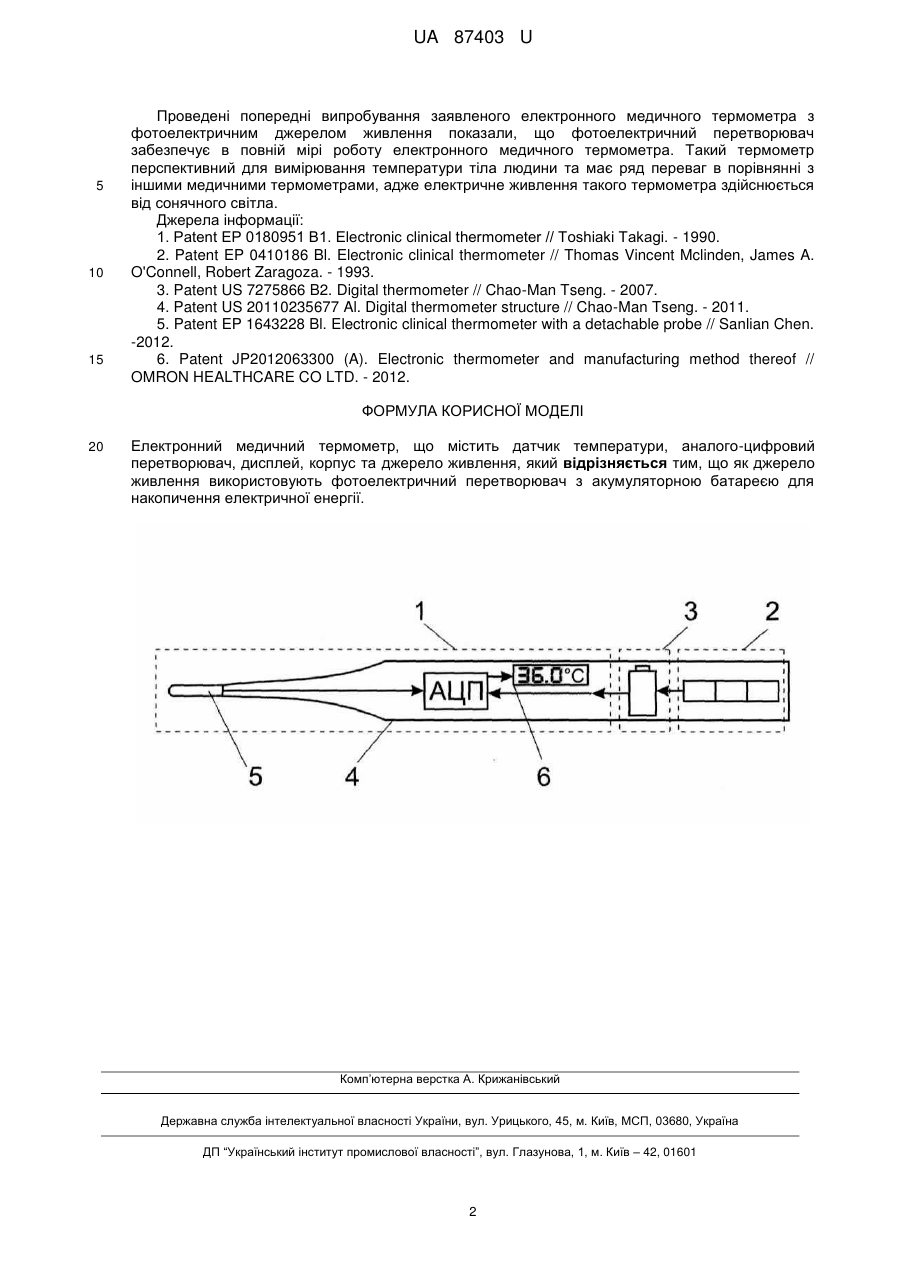

Реферат: UA 87403 U UA 87403 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до вимірювальної техніки, зокрема до електронних медичних термометрів для визначення температури тіла людини. В медичній практиці відомі електронні медичні термометри для вимірювання температури тіла людини [1-6]. В таких термометрах використовують як джерело електричної енергії хімічні гальванічні джерела живлення. З відомих аналогів найбільш близьким по технічній суті є електронний медичний термометр [6]. Він містить датчик температури, аналого-цифровий перетворювач, дисплей, корпус та джерело живлення. Принцип роботи такого термометра полягає у вимірюванні температури тіла людини шляхом перетворення теплової енергії в електричний сигнал, який обробляється аналогово-цифровим перетворювачем, і після цього виводиться значення температури у цифровому вигляді на дисплеї. Перевагою даного термометра у порівнянні з ртутним є його безпечність використання, оскільки в такому термометрі відсутня ртуть і він не становить ніякої загрози при руйнуванні чи пошкодженні корпусу. Також до переваг можна віднести високу швидкість вимірювання температури, простоту зчитування результатів вимірювання, а також можливість зберігання інформації щодо останніх вимірювань. Однак основним недоліком такого термометра є наявність хімічних гальванічних джерел живлення, які потребують періодичної заміни та містять у своєму складі отруйні речовини, такі як різного роду луги, свинець, кадмій, ртуть, цинк, нікель тощо. Утилізація і переробка таких гальванічних елементів практично відсутня. Хімічні гальванічні елементи мають ще один недолік - у період, коли закінчується їх термін придатності, виникає проблема достовірності показів електронного термометра. Ця проблема є дуже важливою, оскільки саме від показів термометра залежить прийняття першочергових рішень задля збереження життя людини. Задача корисної моделі полягає в заміні в електронному медичному термометрі хімічного гальванічного джерела живлення на фотоелектричний перетворювач з акумуляторною батареєю, яка не потребує періодичної заміни. Поставлена задача вирішується тим, що в електронному медичному термометрі як джерело живлення використовують фотоелектричний перетворювач з акумуляторною батареєю для накопичення електричної енергії. У корисній моделі запропоновано принципово нове рішення для електронного медичного термометра, яке полягає в тому, що як джерело живлення такого термометра використовують фотоелектричний перетворювач з акумуляторною батареєю для накопичення електричної енергії. Промислове використання запропонованого електронного медичного термометра з фотоелектричним джерелом живлення не вимагає застосування спеціальних технологій та матеріалів, його реалізація можлива на існуючих підприємствах приладобудівного напрямку. На кресленні представлено схематичну конструкцію електронного медичного термометра з фотоелектричним джерелом живлення. Такий термометр містить власне сам електронний медичний термометр 1, фотоелектричне джерело живлення 2 та акумуляторну батарею 3 для накопичення електричної енергії. В свою чергу, електронний медичний термометр 1 містить корпус 4, датчик температури 5, аналого-цифровий перетворювач (АЦП) та цифровий дисплей 6. Таке фотоелектричне джерело живлення 2 забезпечує в повній мірі роботу електронного медичного термометра. Запропонований електронний медичний термометр з фотоелектричним джерелом живлення працює наступним чином. Вимірювання температури тіла людини за допомогою електронного медичного термометра здійснюється датчиком температури 5, який безпосередньо контактує з тілом людини, а електричне живлення такого термометра забезпечується фотоелектричним перетворювачем, який перетворює світлову енергію (наприклад, сонячну) в електричну. Для накопичення електричної енергії в конструкції такого електронного медичного термометра використовують акумуляторну батарею 3. Виміряне значення температури тіла людини відображається на цифровому дисплеї 6 електронного медичного термометра 1 в градусах Цельсія (°С). Таким чином, при потраплянні сонячного світла на фотоелектричний перетворювач електронного медичного термометра відбувається генерація електричної енергії. Ця енергія використовується для підзарядки акумуляторної батареї 3. Тому такий електронний термометр можна використовувати для вимірювання температури тіла людини навіть при недостатньому чи взагалі відсутньому освітленні, адже в такому випадку електричне живлення термометра буде здійснюватися від зарядженої акумуляторної батареї 3. Ще однією суттєвою перевагою такого електронного медичного термометра з фотоелектричним джерелом живлення є те, що він не потребує періодичної заміни акумуляторної батареї. 1 UA 87403 U 5 10 15 Проведені попередні випробування заявленого електронного медичного термометра з фотоелектричним джерелом живлення показали, що фотоелектричний перетворювач забезпечує в повній мірі роботу електронного медичного термометра. Такий термометр перспективний для вимірювання температури тіла людини та має ряд переваг в порівнянні з іншими медичними термометрами, адже електричне живлення такого термометра здійснюється від сонячного світла. Джерела інформації: 1. Patent ЕР 0180951 В1. Electronic clinical thermometer // Toshiaki Takagi. - 1990. 2. Patent EP 0410186 Bl. Electronic clinical thermometer // Thomas Vincent Mclinden, James A. O'Connell, Robert Zaragoza. - 1993. 3. Patent US 7275866 B2. Digital thermometer // Chao-Man Tseng. - 2007. 4. Patent US 20110235677 Al. Digital thermometer structure // Chao-Man Tseng. - 2011. 5. Patent EP 1643228 Bl. Electronic clinical thermometer with a detachable probe // Sanlian Chen. -2012. 6. Patent JP2012063300 (A). Electronic thermometer and manufacturing method thereof // OMRON HEALTHCARE CO LTD. - 2012. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Електронний медичний термометр, що містить датчик температури, аналого-цифровий перетворювач, дисплей, корпус та джерело живлення, який відрізняється тим, що як джерело живлення використовують фотоелектричний перетворювач з акумуляторною батареєю для накопичення електричної енергії. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
