Вимірювач крутного моменту
Номер патенту: 70691
Опубліковано: 15.10.2004
Автори: Банга Василь Іванович, Сиротюк Валерій Миколайович, Дмитрів Василь Тарасович, Жінчин Ярослав Семенович
Формула / Реферат

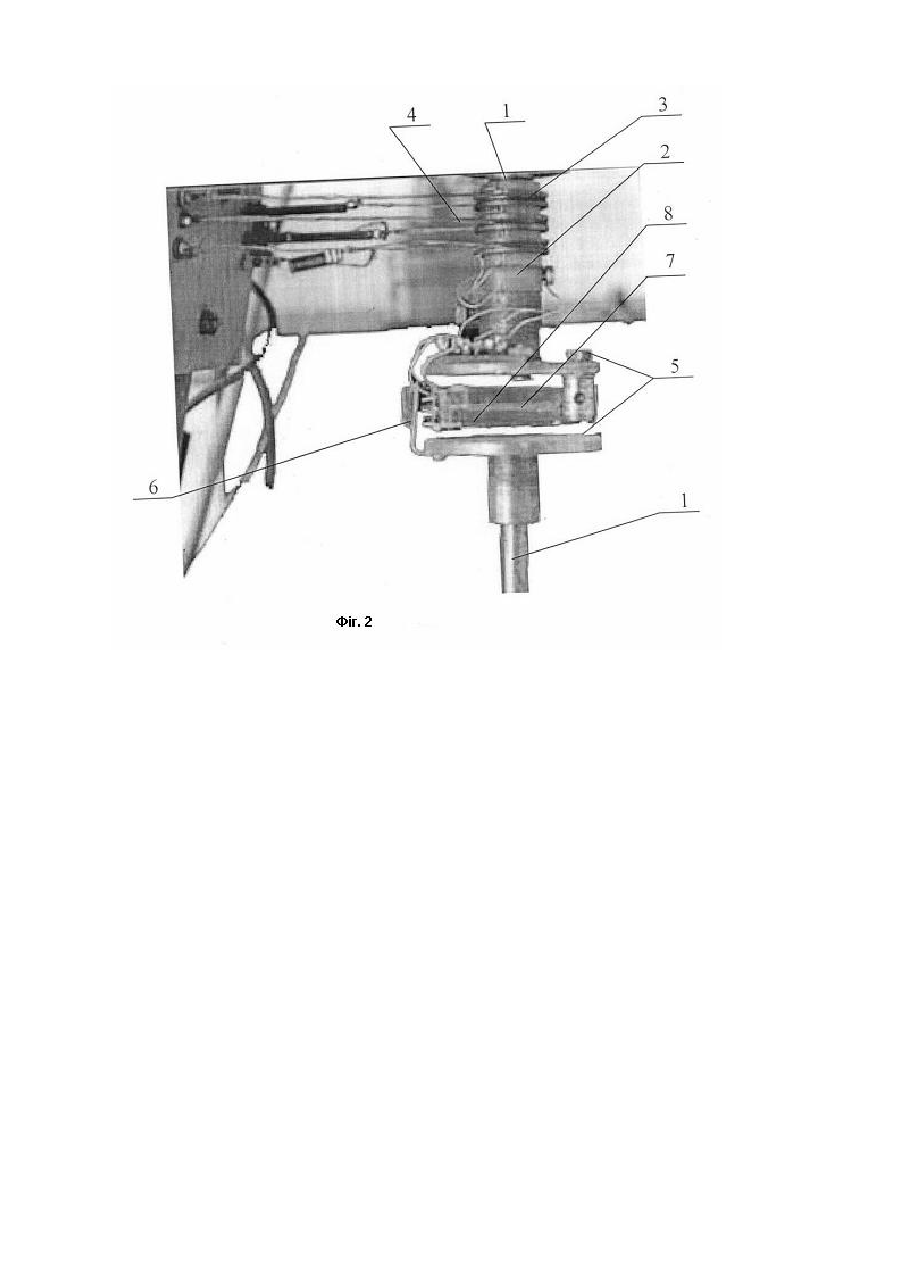

Вимірювач крутного моменту, що містить привідний вал, до якого жорстко закріплена втулка з ізолюючого матеріалу, на якій встановлені кільця з щітками та тензодатчики, який відрізняється тим, що на привідному валу закріплені жорстко дві півмуфти, до яких прикріплені стояки з вимірювальною площиною, закріпленою одним кінцем, на якій встановлені згадані тензодатчики.
Текст
Винахід відноситься до галузі сільського господарства і тензометрії. Найбільш близькими за технічною суттю до винаходу, що пропонується є щітковий струмознімач, що містить привідний вал, до якого закріплена жорстко втулка з ізолюючого матеріалу, на якій встановлені кільця з щітками та тензодатчики. (Щеточный токосъемник. В.А. Шушкевич Основы электротензометрии. Минск "Вышэйшая школа" 1975. с. 242). Проте відомий вимірювач крутного моменту має низьку точність вимірювання, складність виготовлення при наклеюванні і запіканні датчиків. Низька точність вимірювання пояснюється тим, що відбувається зменшення чутливості системи вал - датчик та наявністю нелінійної характеристики крутного моменту при розміщенні датчиків на валу . Складність виготовлення при наклеюванні і запіканні датчиків пояснюється тим, що для виготовлення їх вал необхідно вставляти в термічну камеру. В основу винаходу поставлена задача створення такого вимірювача крутного моменту, в якому нове виконання вимірювального елементу дозволить підвищити точність вимірювання, усунути складність виготовлення при наклеюванні і запіканні датчиків. Поставлена задача вирішується тим, що у вимірювачі крутного моменту, що містить привідний вал, до якого жорстко закріплена втулка з ізолюючого матеріалу, на якій встановлені кільця з щітками та тензодатчики, згідно з винаходом, на привідному валу закріплені жорстко дві півмуфти, до яких закріплені стояки з вимірювальною площиною, закріпленою одним кінцем, на якій встановлені згадані тензодатчики. Такий тип вимірювача підвищить точність вимірювання і спростить виготовлення при наклеюванні і запіканні датчиків. На фіг.1 зображена схема вимірювача крутного моменту, на фіг.2 загальний вигляд. Вимірювач містить привідний вал 1, до якого закріплена втулка 2 з ізолюючого матеріалу, на якій встановлені жорстко кільця 3 з щітками 4. До привідного валу 1 закріплені жорстко дві півмуфти 5, до яких жорстко закріплені стояки 6, на яких закріплена одним кінцем жорстко вимірювальна площина 7, з наклеєними на ній тензодатчиками 8. Вимірювач працює наступним чином. Привідний вал 1 приводить в рух півмуфти 5 зі стояками 6, які діють на вимірювальну площину 7, внаслідок чого вона прогинається. Величина прогину, викликана зміною дії сили крутного моменту, фіксується тензодатчиками 8. Сигнал з тензодатчиків 8 через кільця 3 та щітки 4 знімається на тензопідсилювач (на фіг.1 і фіг.2 не показано).
ДивитисяДодаткова інформація
Назва патенту англійськоюTorque meter
Автори англійськоюBanga Vasyl Ivanovych, Dmytriv Vasyl Tarasovych, Zhinchyn Yaroslav Semenovych, Syrotiuk Valerii Mykolaiovych
Назва патенту російськоюИзмеритель крутящего момента
Автори російськоюБанга Василий Иванович, Дмитрив Василий Тарасович, Жинчин Ярослав Семенович, Сиротюк Валерий Николаевич
МПК / Мітки
Мітки: моменту, вимірювач, крутного
