Атмосферна електростанція

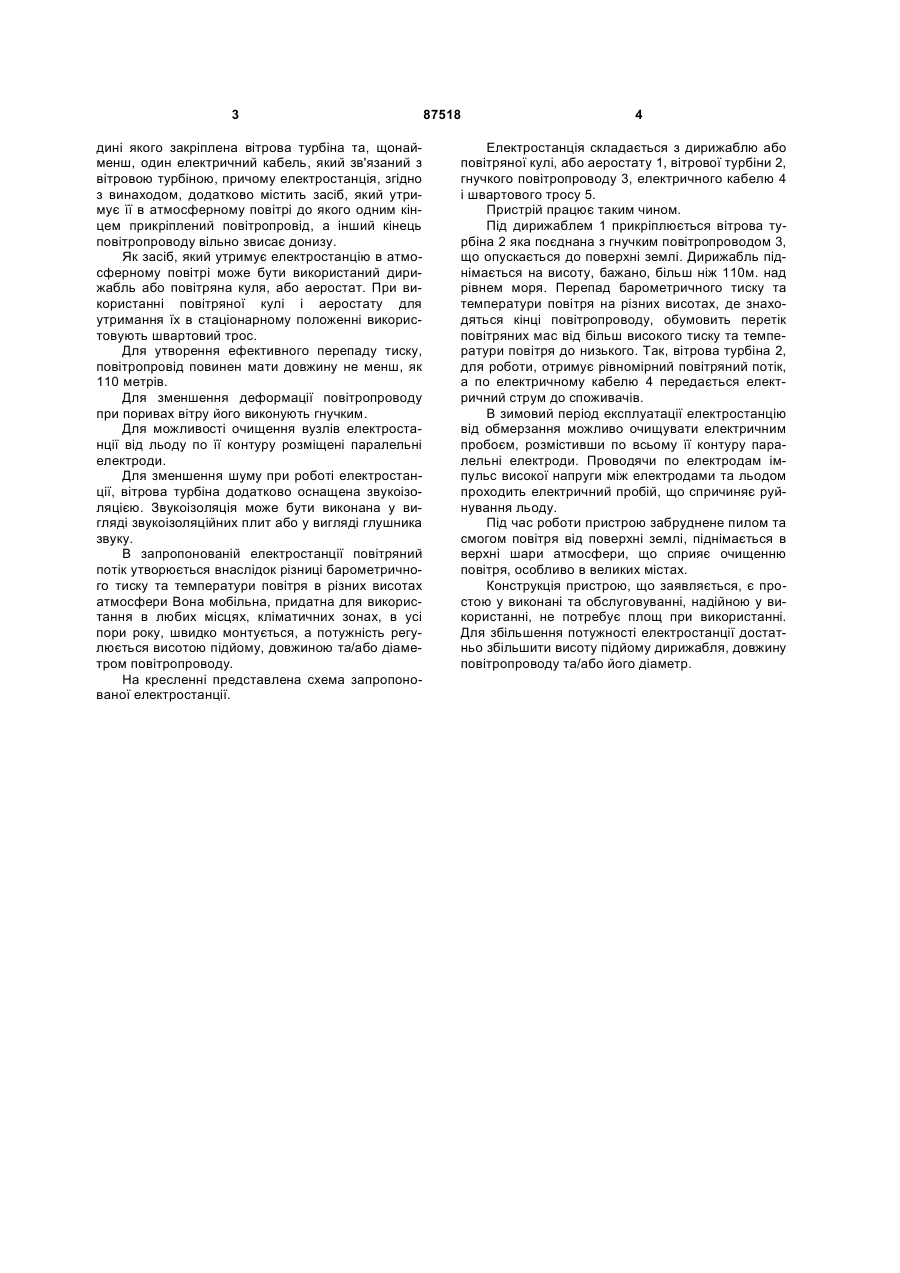

1. Атмосферна електростанція, що містить щонайменше один відкритий з обох кінців повітропровід, всередині якого закріплена вітрова турбіна, та щонайменше один електричний кабель, який зв'язаний з вітровою турбіною, яка відрізняється тим, що вона додатково містить засіб, який утримує її в атмосферному повітрі, до якого одним кінцем прикріплений повітропровід, а інший кінець повітропроводу вільно звисає донизу. 2. Електростанція за п. 1, яка відрізняється тим, що як засіб, який утримує її в атмосферному повітрі, використовують дирижабль. C2 2 (19) 1 3 дині якого закріплена вітрова турбіна та, щонайменш, один електричний кабель, який зв'язаний з вітровою турбіною, причому електростанція, згідно з винаходом, додатково містить засіб, який утримує її в атмосферному повітрі до якого одним кінцем прикріплений повітропровід, а інший кінець повітропроводу вільно звисає донизу. Як засіб, який утримує електростанцію в атмосферному повітрі може бути використаний дирижабль або повітряна куля, або аеростат. При використанні повітряної кулі і аеростату для утримання їх в стаціонарному положенні використовують швартовий трос. Для утворення ефективного перепаду тиску, повітропровід повинен мати довжину не менш, як 110 метрів. Для зменшення деформації повітропроводу при поривах вітру його виконують гнучким. Для можливості очищення вузлів електростанції від льоду по її контуру розміщені паралельні електроди. Для зменшення шуму при роботі електростанції, вітрова турбіна додатково оснащена звукоізоляцією. Звукоізоляція може бути виконана у вигляді звукоізоляційних плит або у вигляді глушника звуку. В запропонованій електростанції повітряний потік утворюється внаслідок різниці барометричного тиску та температури повітря в різних висотах атмосфери Вона мобільна, придатна для використання в любих місцях, кліматичних зонах, в усі пори року, швидко монтується, а потужність регулюється висотою підйому, довжиною та/або діаметром повітропроводу. На кресленні представлена схема запропонованої електростанції. 87518 4 Електростанція складається з дирижаблю або повітряної кулі, або аеростату 1, вітрової турбіни 2, гнучкого повітропроводу 3, електричного кабелю 4 і швартового тросу 5. Пристрій працює таким чином. Під дирижаблем 1 прикріплюється вітрова турбіна 2 яка поєднана з гнучким повітропроводом 3, що опускається до поверхні землі. Дирижабль піднімається на висоту, бажано, більш ніж 110м. над рівнем моря. Перепад барометричного тиску та температури повітря на різних висотах, де знаходяться кінці повітропроводу, обумовить перетік повітряних мас від більш високого тиску та температури повітря до низького. Так, вітрова турбіна 2, для роботи, отримує рівномірний повітряний потік, а по електричному кабелю 4 передається електричний струм до споживачів. В зимовий період експлуатації електростанцію від обмерзання можливо очищувати електричним пробоєм, розмістивши по всьому її контуру паралельні електроди. Проводячи по електродам імпульс високої напруги між електродами та льодом проходить електричний пробій, що спричиняє руйнування льоду. Під час роботи пристрою забруднене пилом та смогом повітря від поверхні землі, піднімається в верхні шари атмосфери, що сприяє очищенню повітря, особливо в великих містах. Конструкція пристрою, що заявляється, є простою у виконані та обслуговуванні, надійною у використанні, не потребує площ при використанні. Для збільшення потужності електростанції достатньо збільшити висоту підйому дирижабля, довжину повітропроводу та/або його діаметр. 5 87518 6 7 Комп’ютерна верстка А. Крижанівський 87518 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
