Комбінована геліоповітряна електростанція
Текст

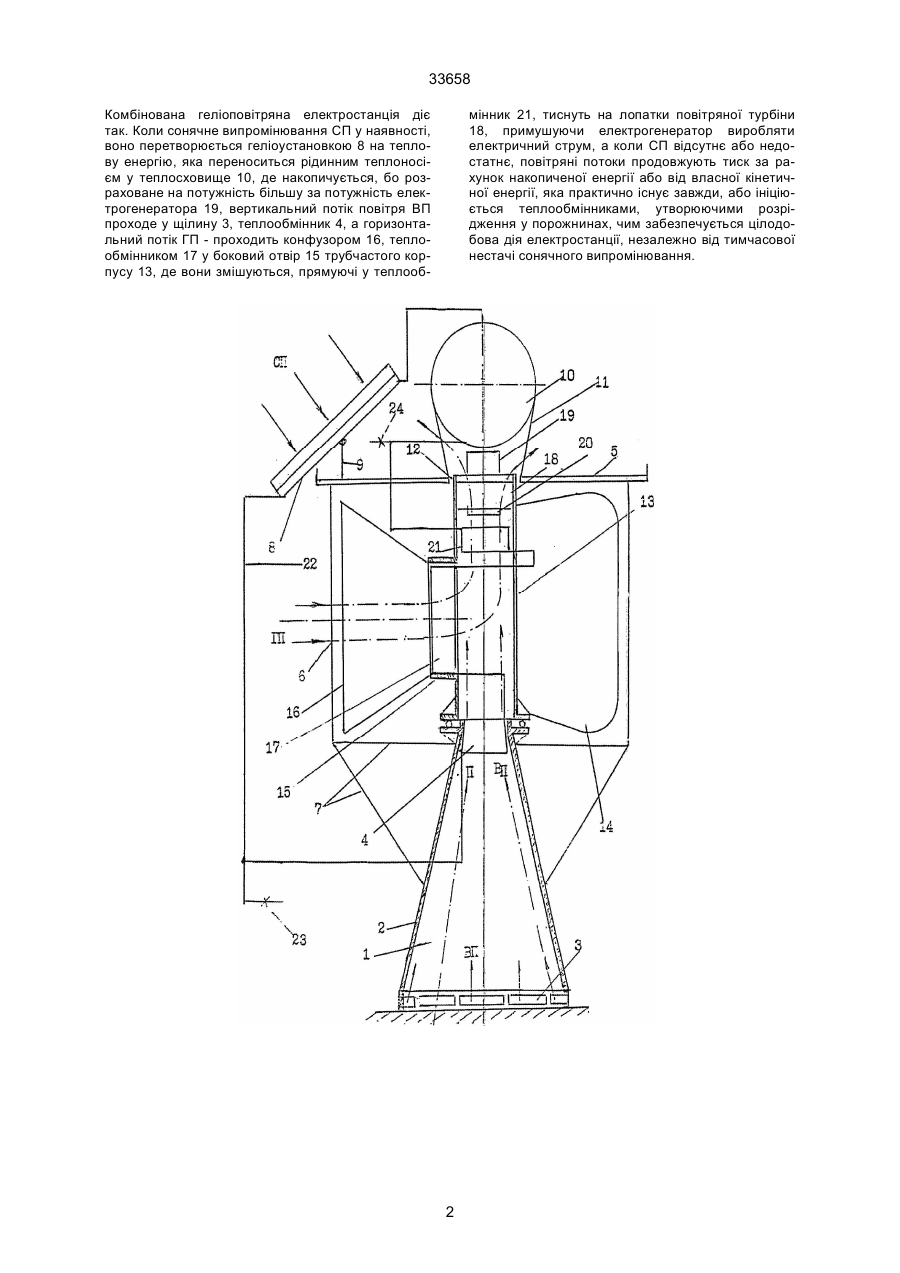

1. Комбінована геліоповітряна електростанція, складена з трубчастого корпусу, встановленого на вежі, всередині якого міститься повітряна турбіна, сполучена з електрогенератором, з теплопідігрівачем перед нею й теплопередаючого контуру, яка відрізняється тим, що трубчастий корпус, встановлений на закритій вежі вертикально, має боковий отвір, теплообмінник у ньому, конфузор, флюгер й маючий можливість повертатися навколо подовжньої осі "на вітер", усередині корпусу розташовані повітряна турбіна, сполучена з електроге 33658 Комбінована геліоповітряна електростанція діє так. Коли сонячне випромінювання СП у наявності, воно перетворюється геліоустановкою 8 на теплову енергію, яка переноситься рідинним теплоносієм у теплосховище 10, де накопичується, бо розраховане на потужність більшу за потужність електрогенератора 19, вертикальний потік повітря ВП проходе у щілину 3, теплообмінник 4, а горизонтальний потік ГП - проходить конфузором 16, теплообмінником 17 у боковий отвір 15 трубчастого корпусу 13, де вони змішуються, прямуючі у теплооб мінник 21, тиснуть на лопатки повітряної турбіни 18, примушуючи електрогенератор виробляти електричний струм, а коли СП відсутнє або недостатнє, повітряні потоки продовжують тиск за рахунок накопиченої енергії або від власної кінетичної енергії, яка практично існує завжди, або ініціюється теплообмінниками, утворюючими розрідження у порожнинах, чим забезпечується цілодобова дія електростанції, незалежно від тимчасової нестачі сонячного випромінювання. 2 33658 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюCombined helio-air electric power plant
Автори англійськоюIsrailevich Ilko Arkadiiovych
Назва патенту російськоюКомбинированная гелио-воздушная электростанция
Автори російськоюИзрайлевич Илько Аркадьевич
МПК / Мітки
Мітки: комбінована, електростанція, геліоповітряна
