Пристрій для дистального переміщення зубів

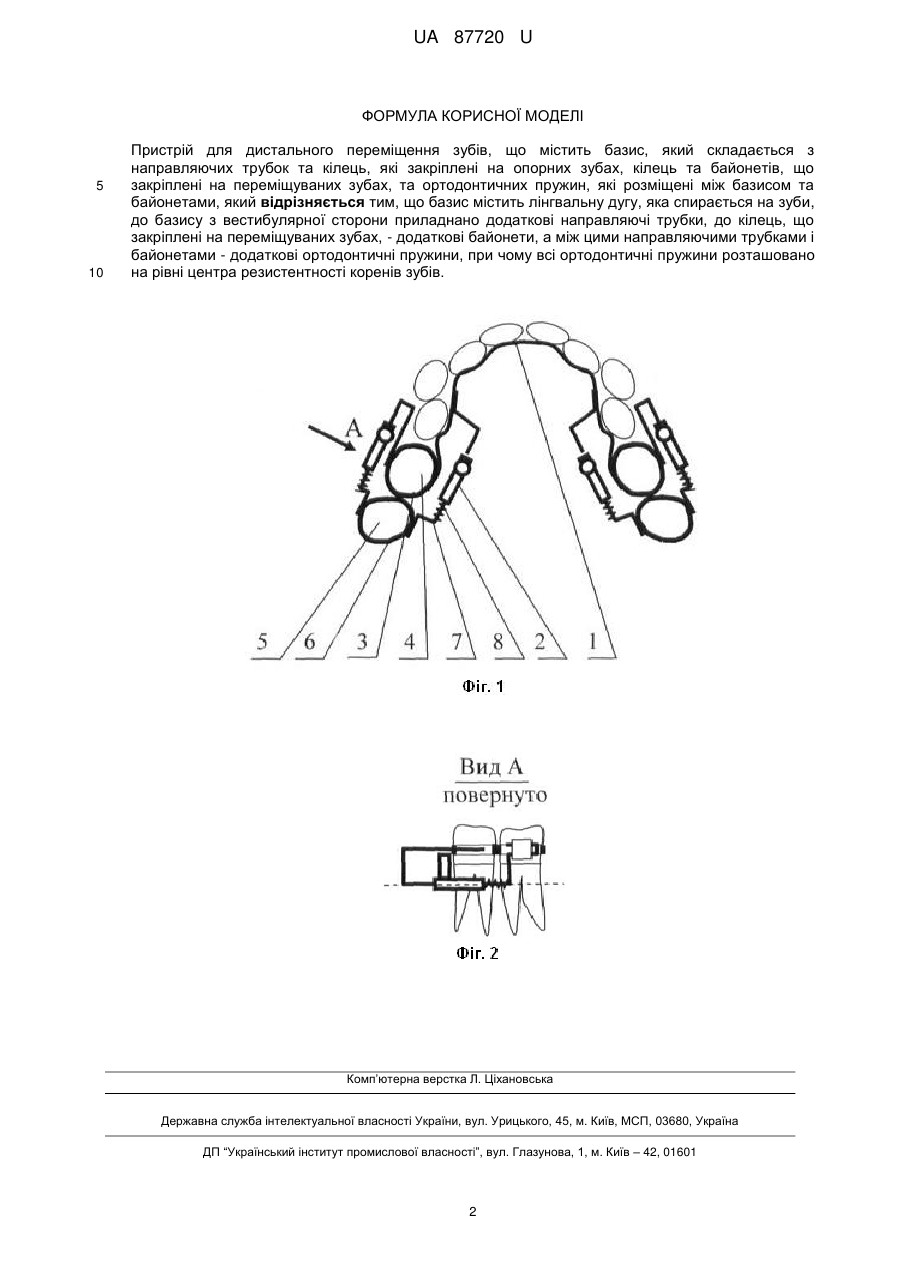

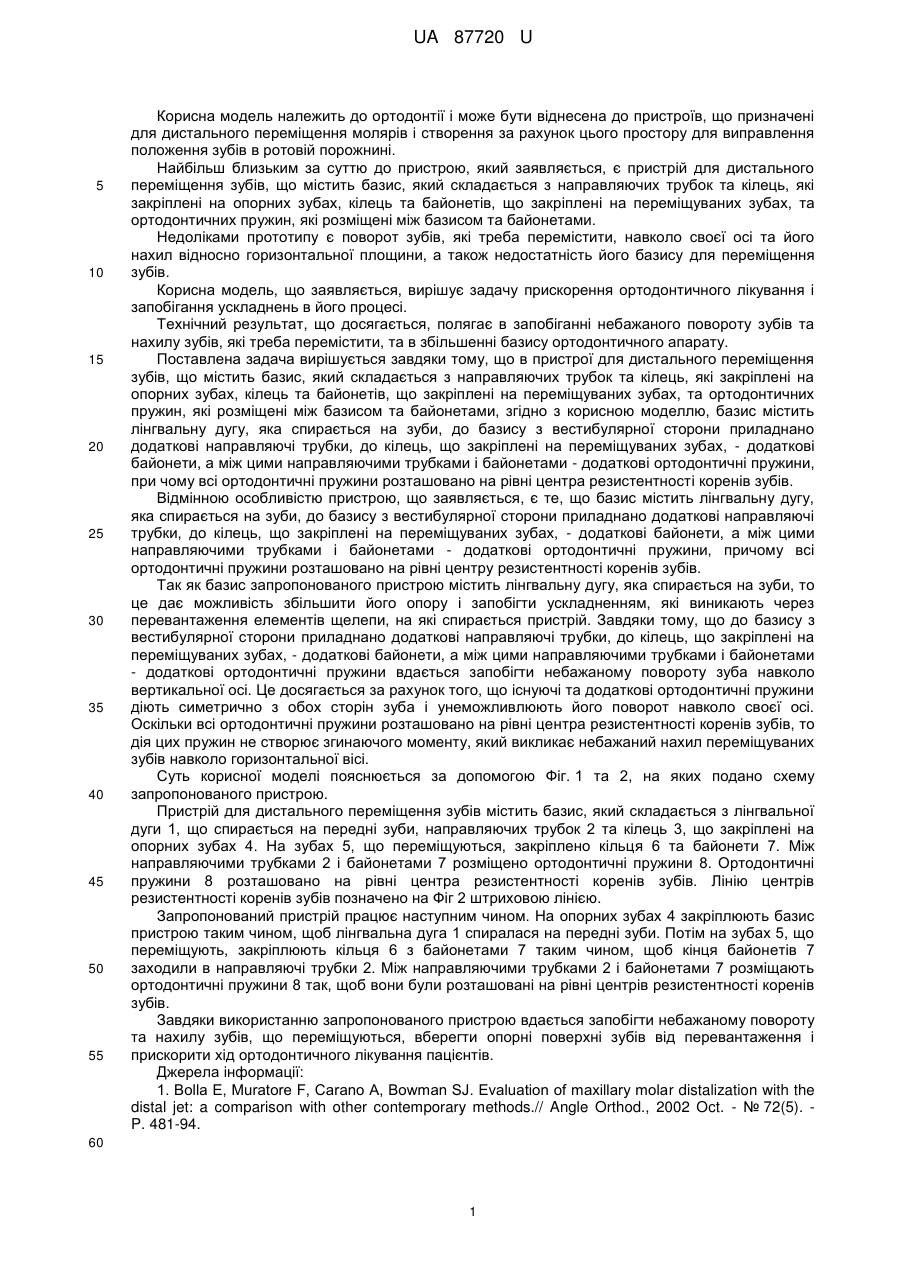

Реферат: Пристрій для дистального переміщення зубів містить базис, який складається з направляючих трубок та кілець, які закріплені на опорних зубах, кілець та байонетів, що закріплені на переміщуваних зубах, та ортодонтичних пружин, які розміщені між базисом та байонетами. Базис містить лінгвальну дугу, яка спирається на зуби. До базису з вестибулярної сторони приладнано додаткові направляючі трубки. До кілець, що закріплені на переміщуваних зубах, додаткові байонети, а між цими направляючими трубками і байонетами - додаткові ортодонтичні пружини. Всі ортодонтичні пружини розташовано на рівні центра резистентності коренів зубів. UA 87720 U (12) UA 87720 U UA 87720 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до ортодонтії і може бути віднесена до пристроїв, що призначені для дистального переміщення молярів і створення за рахунок цього простору для виправлення положення зубів в ротовій порожнині. Найбільш близьким за суттю до пристрою, який заявляється, є пристрій для дистального переміщення зубів, що містить базис, який складається з направляючих трубок та кілець, які закріплені на опорних зубах, кілець та байонетів, що закріплені на переміщуваних зубах, та ортодонтичних пружин, які розміщені між базисом та байонетами. Недоліками прототипу є поворот зубів, які треба перемістити, навколо своєї осі та його нахил відносно горизонтальної площини, а також недостатність його базису для переміщення зубів. Корисна модель, що заявляється, вирішує задачу прискорення ортодонтичного лікування і запобігання ускладнень в його процесі. Технічний результат, що досягається, полягає в запобіганні небажаного повороту зубів та нахилу зубів, які треба перемістити, та в збільшенні базису ортодонтичного апарату. Поставлена задача вирішується завдяки тому, що в пристрої для дистального переміщення зубів, що містить базис, який складається з направляючих трубок та кілець, які закріплені на опорних зубах, кілець та байонетів, що закріплені на переміщуваних зубах, та ортодонтичних пружин, які розміщені між базисом та байонетами, згідно з корисною моделлю, базис містить лінгвальну дугу, яка спирається на зуби, до базису з вестибулярної сторони приладнано додаткові направляючі трубки, до кілець, що закріплені на переміщуваних зубах, - додаткові байонети, а між цими направляючими трубками і байонетами - додаткові ортодонтичні пружини, при чому всі ортодонтичні пружини розташовано на рівні центра резистентності коренів зубів. Відмінною особливістю пристрою, що заявляється, є те, що базис містить лінгвальну дугу, яка спирається на зуби, до базису з вестибулярної сторони приладнано додаткові направляючі трубки, до кілець, що закріплені на переміщуваних зубах, - додаткові байонети, а між цими направляючими трубками і байонетами - додаткові ортодонтичні пружини, причому всі ортодонтичні пружини розташовано на рівні центру резистентності коренів зубів. Так як базис запропонованого пристрою містить лінгвальну дугу, яка спирається на зуби, то це дає можливість збільшити його опору і запобігти ускладненням, які виникають через перевантаження елементів щелепи, на які спирається пристрій. Завдяки тому, що до базису з вестибулярної сторони приладнано додаткові направляючі трубки, до кілець, що закріплені на переміщуваних зубах, - додаткові байонети, а між цими направляючими трубками і байонетами - додаткові ортодонтичні пружини вдається запобігти небажаному повороту зуба навколо вертикальної осі. Це досягається за рахунок того, що існуючі та додаткові ортодонтичні пружини діють симетрично з обох сторін зуба і унеможливлюють його поворот навколо своєї осі. Оскільки всі ортодонтичні пружини розташовано на рівні центра резистентності коренів зубів, то дія цих пружин не створює згинаючого моменту, який викликає небажаний нахил переміщуваних зубів навколо горизонтальної вісі. Суть корисної моделі пояснюється за допомогою Фіг. 1 та 2, на яких подано схему запропонованого пристрою. Пристрій для дистального переміщення зубів містить базис, який складається з лінгвальної дуги 1, що спирається на передні зуби, направляючих трубок 2 та кілець 3, що закріплені на опорних зубах 4. На зубах 5, що переміщуються, закріплено кільця 6 та байонети 7. Між направляючими трубками 2 і байонетами 7 розміщено ортодонтичні пружини 8. Ортодонтичні пружини 8 розташовано на рівні центра резистентності коренів зубів. Лінію центрів резистентності коренів зубів позначено на Фіг 2 штриховою лінією. Запропонований пристрій працює наступним чином. На опорних зубах 4 закріплюють базис пристрою таким чином, щоб лінгвальна дуга 1 спиралася на передні зуби. Потім на зубах 5, що переміщують, закріплюють кільця 6 з байонетами 7 таким чином, щоб кінця байонетів 7 заходили в направляючі трубки 2. Між направляючими трубками 2 і байонетами 7 розміщають ортодонтичні пружини 8 так, щоб вони були розташовані на рівні центрів резистентності коренів зубів. Завдяки використанню запропонованого пристрою вдається запобігти небажаному повороту та нахилу зубів, що переміщуються, вберегти опорні поверхні зубів від перевантаження і прискорити хід ортодонтичного лікування пацієнтів. Джерела інформації: 1. Bolla Е, Muratore F, Carano A, Bowman SJ. Evaluation of maxillary molar distalization with the distal jet: a comparison with other contemporary methods.// Angle Orthod., 2002 Oct. - № 72(5). P. 481-94. 60 1 UA 87720 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Пристрій для дистального переміщення зубів, що містить базис, який складається з направляючих трубок та кілець, які закріплені на опорних зубах, кілець та байонетів, що закріплені на переміщуваних зубах, та ортодонтичних пружин, які розміщені між базисом та байонетами, який відрізняється тим, що базис містить лінгвальну дугу, яка спирається на зуби, до базису з вестибулярної сторони приладнано додаткові направляючі трубки, до кілець, що закріплені на переміщуваних зубах, - додаткові байонети, а між цими направляючими трубками і байонетами - додаткові ортодонтичні пружини, при чому всі ортодонтичні пружини розташовано на рівні центра резистентності коренів зубів. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
