Паперовий стаканчик з подвійною стінкою

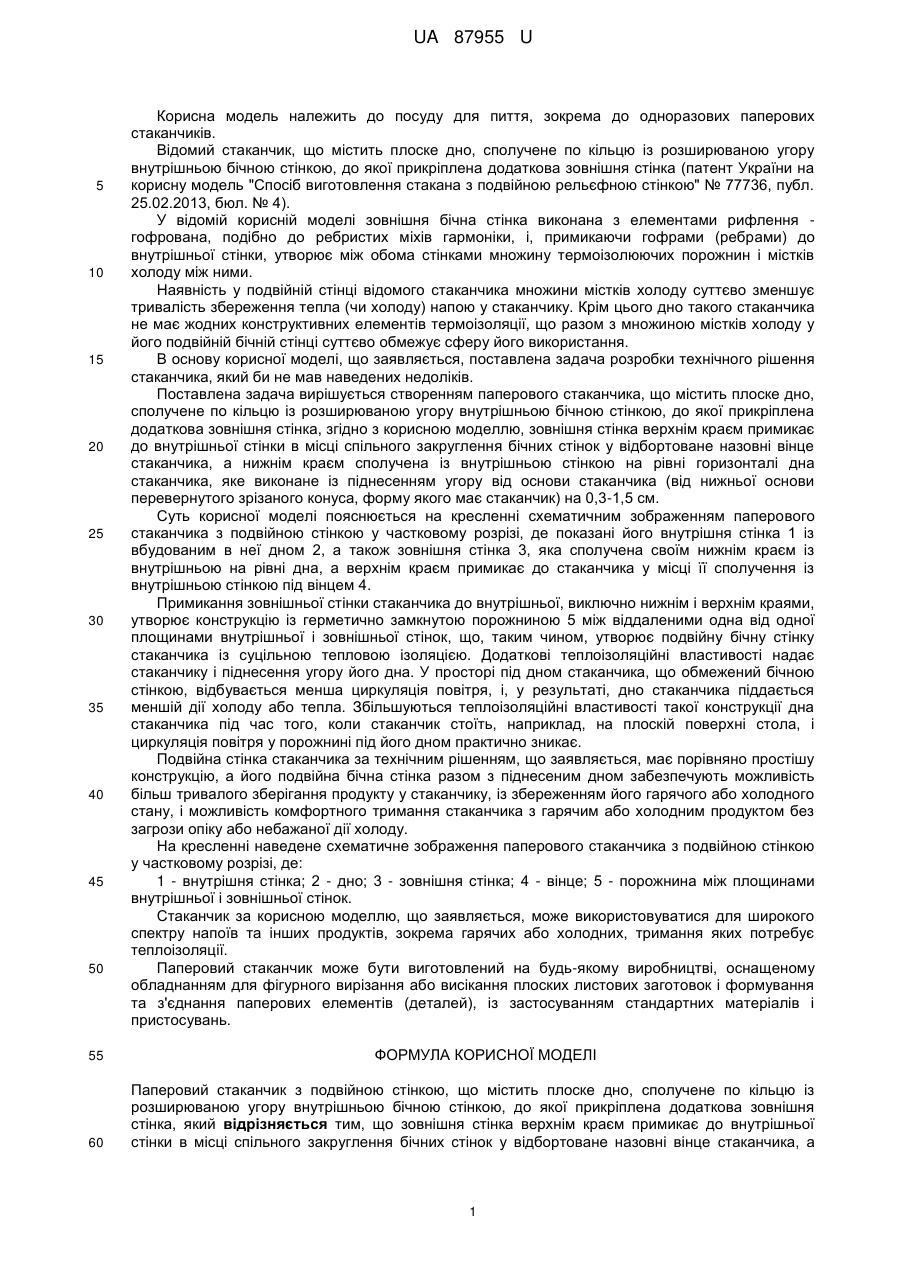

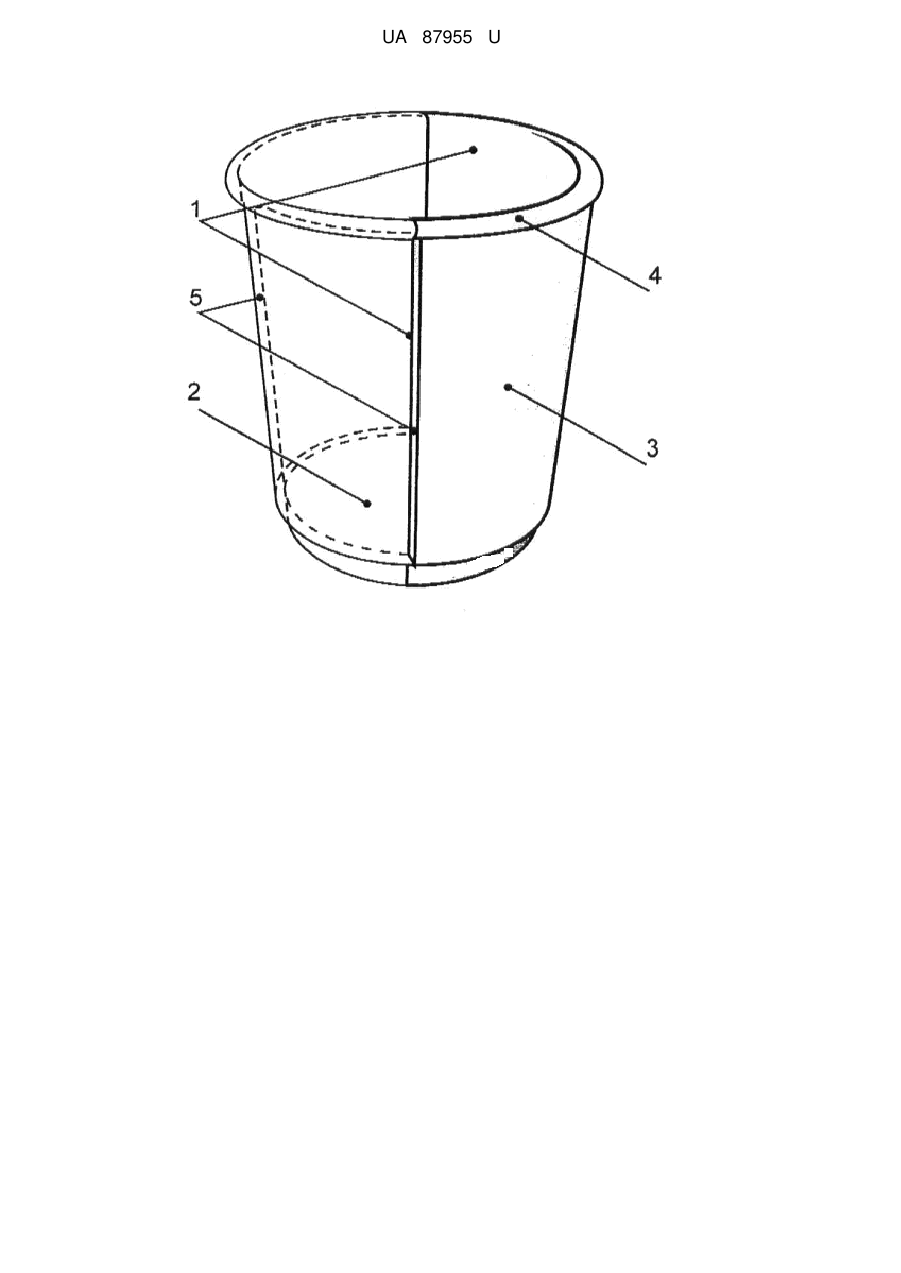

Реферат: UA 87955 U UA 87955 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до посуду для пиття, зокрема до одноразових паперових стаканчиків. Відомий стаканчик, що містить плоске дно, сполучене по кільцю із розширюваною угору внутрішньою бічною стінкою, до якої прикріплена додаткова зовнішня стінка (патент України на корисну модель "Спосіб виготовлення стакана з подвійною рельєфною стінкою" № 77736, публ. 25.02.2013, бюл. № 4). У відомій корисній моделі зовнішня бічна стінка виконана з елементами рифлення гофрована, подібно до ребристих міхів гармоніки, і, примикаючи гофрами (ребрами) до внутрішньої стінки, утворює між обома стінками множину термоізолюючих порожнин і містків холоду між ними. Наявність у подвійній стінці відомого стаканчика множини містків холоду суттєво зменшує тривалість збереження тепла (чи холоду) напою у стаканчику. Крім цього дно такого стаканчика не має жодних конструктивних елементів термоізоляції, що разом з множиною містків холоду у його подвійній бічній стінці суттєво обмежує сферу його використання. В основу корисної моделі, що заявляється, поставлена задача розробки технічного рішення стаканчика, який би не мав наведених недоліків. Поставлена задача вирішується створенням паперового стаканчика, що містить плоске дно, сполучене по кільцю із розширюваною угору внутрішньою бічною стінкою, до якої прикріплена додаткова зовнішня стінка, згідно з корисною моделлю, зовнішня стінка верхнім краєм примикає до внутрішньої стінки в місці спільного закруглення бічних стінок у відбортоване назовні вінце стаканчика, а нижнім краєм сполучена із внутрішньою стінкою на рівні горизонталі дна стаканчика, яке виконане із піднесенням угору від основи стаканчика (від нижньої основи перевернутого зрізаного конуса, форму якого має стаканчик) на 0,3-1,5 см. Суть корисної моделі пояснюється на кресленні схематичним зображенням паперового стаканчика з подвійною стінкою у частковому розрізі, де показані його внутрішня стінка 1 із вбудованим в неї дном 2, а також зовнішня стінка 3, яка сполучена своїм нижнім краєм із внутрішньою на рівні дна, а верхнім краєм примикає до стаканчика у місці її сполучення із внутрішньою стінкою під вінцем 4. Примикання зовнішньої стінки стаканчика до внутрішньої, виключно нижнім і верхнім краями, утворює конструкцію із герметично замкнутою порожниною 5 між віддаленими одна від одної площинами внутрішньої і зовнішньої стінок, що, таким чином, утворює подвійну бічну стінку стаканчика із суцільною тепловою ізоляцією. Додаткові теплоізоляційні властивості надає стаканчику і піднесення угору його дна. У просторі під дном стаканчика, що обмежений бічною стінкою, відбувається менша циркуляція повітря, і, у результаті, дно стаканчика піддається меншій дії холоду або тепла. Збільшуються теплоізоляційні властивості такої конструкції дна стаканчика під час того, коли стаканчик стоїть, наприклад, на плоскій поверхні стола, і циркуляція повітря у порожнині під його дном практично зникає. Подвійна стінка стаканчика за технічним рішенням, що заявляється, має порівняно простішу конструкцію, а його подвійна бічна стінка разом з піднесеним дном забезпечують можливість більш тривалого зберігання продукту у стаканчику, із збереженням його гарячого або холодного стану, і можливість комфортного тримання стаканчика з гарячим або холодним продуктом без загрози опіку або небажаної дії холоду. На кресленні наведене схематичне зображення паперового стаканчика з подвійною стінкою у частковому розрізі, де: 1 - внутрішня стінка; 2 - дно; 3 - зовнішня стінка; 4 - вінце; 5 - порожнина між площинами внутрішньої і зовнішньої стінок. Стаканчик за корисною моделлю, що заявляється, може використовуватися для широкого спектру напоїв та інших продуктів, зокрема гарячих або холодних, тримання яких потребує теплоізоляції. Паперовий стаканчик може бути виготовлений на будь-якому виробництві, оснащеному обладнанням для фігурного вирізання або висікання плоских листових заготовок і формування та з'єднання паперових елементів (деталей), із застосуванням стандартних матеріалів і пристосувань. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Паперовий стаканчик з подвійною стінкою, що містить плоске дно, сполучене по кільцю із розширюваною угору внутрішньою бічною стінкою, до якої прикріплена додаткова зовнішня стінка, який відрізняється тим, що зовнішня стінка верхнім краєм примикає до внутрішньої стінки в місці спільного закруглення бічних стінок у відбортоване назовні вінце стаканчика, а 1 UA 87955 U нижнімкраєм сполучена із внутрішньою стінкою на рівні горизонталі дна стаканчика, яке виконане із піднесенням угору від основи стаканчика на 0,3-1,5 см. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
