Клавіатура комп’ютера

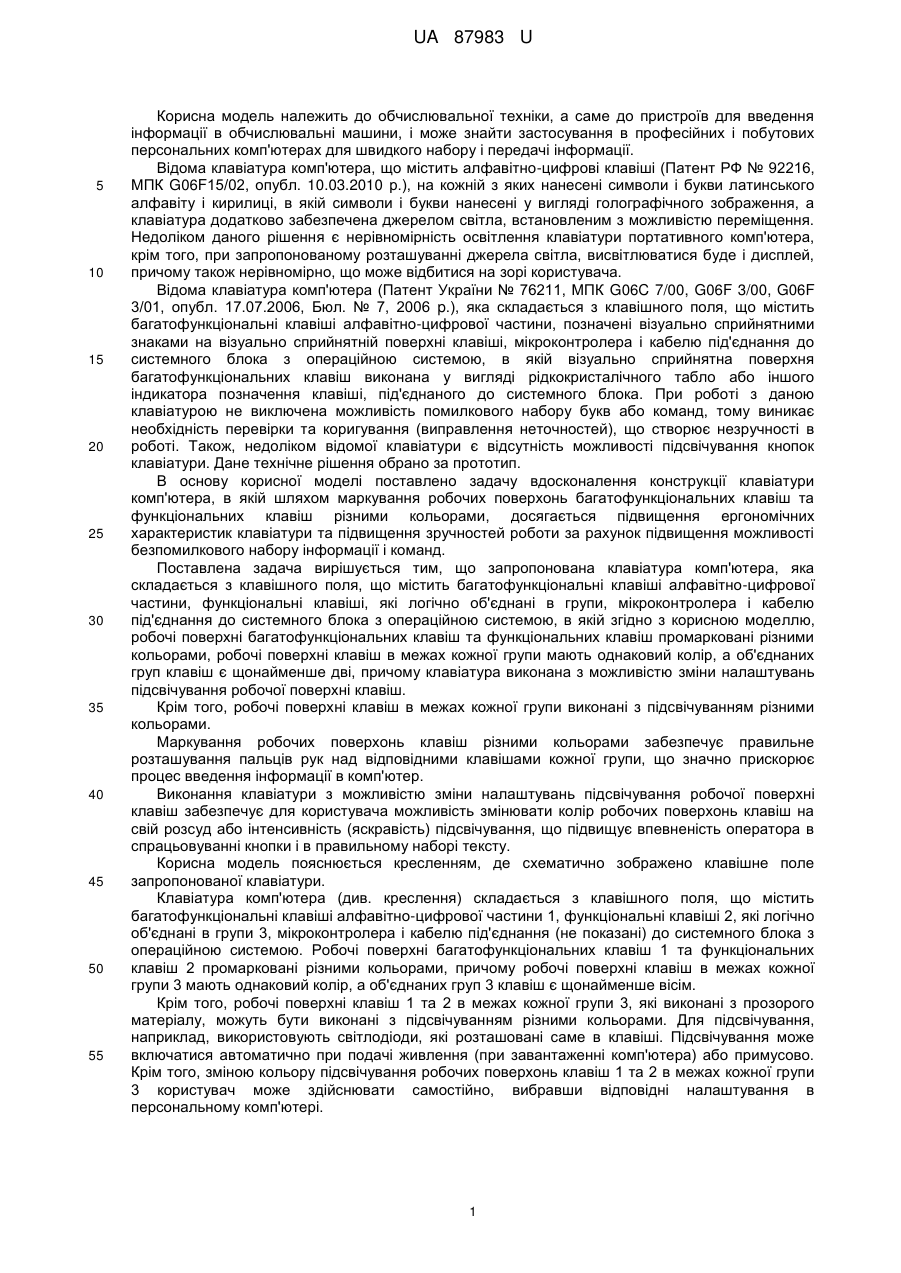

Реферат: UA 87983 U UA 87983 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до обчислювальної техніки, а саме до пристроїв для введення інформації в обчислювальні машини, і може знайти застосування в професійних і побутових персональних комп'ютерах для швидкого набору і передачі інформації. Відома клавіатура комп'ютера, що містить алфавітно-цифрові клавіші (Патент РФ № 92216, МПК G06F15/02, опубл. 10.03.2010 р.), на кожній з яких нанесені символи і букви латинського алфавіту і кирилиці, в якій символи і букви нанесені у вигляді голографічного зображення, а клавіатура додатково забезпечена джерелом світла, встановленим з можливістю переміщення. Недоліком даного рішення є нерівномірність освітлення клавіатури портативного комп'ютера, крім того, при запропонованому розташуванні джерела світла, висвітлюватися буде і дисплей, причому також нерівномірно, що може відбитися на зорі користувача. Відома клавіатура комп'ютера (Патент України № 76211, МПК G06C 7/00, G06F 3/00, G06F 3/01, опубл. 17.07.2006, Бюл. № 7, 2006 p.), яка складається з клавішного поля, що містить багатофункціональні клавіші алфавітно-цифрової частини, позначені візуально сприйнятними знаками на візуально сприйнятній поверхні клавіші, мікроконтролера і кабелю під'єднання до системного блока з операційною системою, в якій візуально сприйнятна поверхня багатофункціональних клавіш виконана у вигляді рідкокристалічного табло або іншого індикатора позначення клавіші, під'єднаного до системного блока. При роботі з даною клавіатурою не виключена можливість помилкового набору букв або команд, тому виникає необхідність перевірки та коригування (виправлення неточностей), що створює незручності в роботі. Також, недоліком відомої клавіатури є відсутність можливості підсвічування кнопок клавіатури. Дане технічне рішення обрано за прототип. В основу корисної моделі поставлено задачу вдосконалення конструкції клавіатури комп'ютера, в якій шляхом маркування робочих поверхонь багатофункціональних клавіш та функціональних клавіш різними кольорами, досягається підвищення ергономічних характеристик клавіатури та підвищення зручностей роботи за рахунок підвищення можливості безпомилкового набору інформації і команд. Поставлена задача вирішується тим, що запропонована клавіатура комп'ютера, яка складається з клавішного поля, що містить багатофункціональні клавіші алфавітно-цифрової частини, функціональні клавіші, які логічно об'єднані в групи, мікроконтролера і кабелю під'єднання до системного блока з операційною системою, в якій згідно з корисною моделлю, робочі поверхні багатофункціональних клавіш та функціональних клавіш промарковані різними кольорами, робочі поверхні клавіш в межах кожної групи мають однаковий колір, а об'єднаних груп клавіш є щонайменше дві, причому клавіатура виконана з можливістю зміни налаштувань підсвічування робочої поверхні клавіш. Крім того, робочі поверхні клавіш в межах кожної групи виконані з підсвічуванням різними кольорами. Маркування робочих поверхонь клавіш різними кольорами забезпечує правильне розташування пальців рук над відповідними клавішами кожної групи, що значно прискорює процес введення інформації в комп'ютер. Виконання клавіатури з можливістю зміни налаштувань підсвічування робочої поверхні клавіш забезпечує для користувача можливість змінювати колір робочих поверхонь клавіш на свій розсуд або інтенсивність (яскравість) підсвічування, що підвищує впевненість оператора в спрацьовуванні кнопки і в правильному наборі тексту. Корисна модель пояснюється кресленням, де схематично зображено клавішне поле запропонованої клавіатури. Клавіатура комп'ютера (див. креслення) складається з клавішного поля, що містить багатофункціональні клавіші алфавітно-цифрової частини 1, функціональні клавіші 2, які логічно об'єднані в групи 3, мікроконтролера і кабелю під'єднання (не показані) до системного блока з операційною системою. Робочі поверхні багатофункціональних клавіш 1 та функціональних клавіш 2 промарковані різними кольорами, причому робочі поверхні клавіш в межах кожної групи 3 мають однаковий колір, а об'єднаних груп 3 клавіш є щонайменше вісім. Крім того, робочі поверхні клавіш 1 та 2 в межах кожної групи 3, які виконані з прозорого матеріалу, можуть бути виконані з підсвічуванням різними кольорами. Для підсвічування, наприклад, використовують світлодіоди, які розташовані саме в клавіші. Підсвічування може включатися автоматично при подачі живлення (при завантаженні комп'ютера) або примусово. Крім того, зміною кольору підсвічування робочих поверхонь клавіш 1 та 2 в межах кожної групи 3 користувач може здійснювати самостійно, вибравши відповідні налаштування в персональному комп'ютері. 1 UA 87983 U 5 10 15 Для цього він використовує спеціальну програму, яка автоматично встановлюється на комп'ютер при першому підключенні клавіатури. Перехід в режим налаштувань зміни кольору або інтенсивності світіння клавіш відбувається через основне "меню" програми. Дану клавіатуру використовують наступним чином. Користувач розташовує кожен палець лівої та правої руки відповідно над зонами, які мають інше забарвлення (або підсвічування), а саме пальці лівої руки над клавішами "ASDF" при англійській розкладці клавіатури, клавішами "ФІВА" при українській розкладці клавіатури, а правої - "JKL;» при англійській розкладці клавіатури, клавішами "ОЛДЖ" при українській/російській розкладці клавіатури. При наборі тексту або вводу іншої інформації відповідним пальцем користувач натискає клавішу, яка знаходиться в зоні, що відповідає даному пальцю. Також користувач на свій розсуд може змінювати колір робочих поверхонь клавіш або інтенсивність (яскравість) підсвічування. Дане технічне рішення забезпечує можливість безпомилкового набору інформації і команд. Клавіатура комп'ютера, що заявляється, може бути виготовлена в умовах сучасного виробництва електронних пристроїв з використанням існуючого устаткування, недорогих матеріалів і не потребує для її виробництва спеціальної підготовки фахівців в області електроніки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 1. Клавіатура комп'ютера, яка складається з клавішного поля, що містить багатофункціональні клавіші алфавітно-цифрової частини, функціональні клавіші, які логічно об'єднані в групи, мікроконтролера і кабелю під'єднання до системного блока з операційною системою, яка відрізняється тим, що робочі поверхні багатофункціональних клавіш та функціональних клавіш промарковані різними кольорами, робочі поверхні клавіш в межах кожної групи мають однаковий колір, а об'єднаних груп клавіш є щонайменше дві, причому клавіатура виконана з можливістю зміни налаштувань підсвічування робочої поверхні клавіш. 2. Клавіатура комп'ютера за п. 1, яка відрізняється тим, що робочі поверхні клавіш в межах кожної групи виконані з підсвічуванням різними кольорами. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
