Футерівка барабанного млина

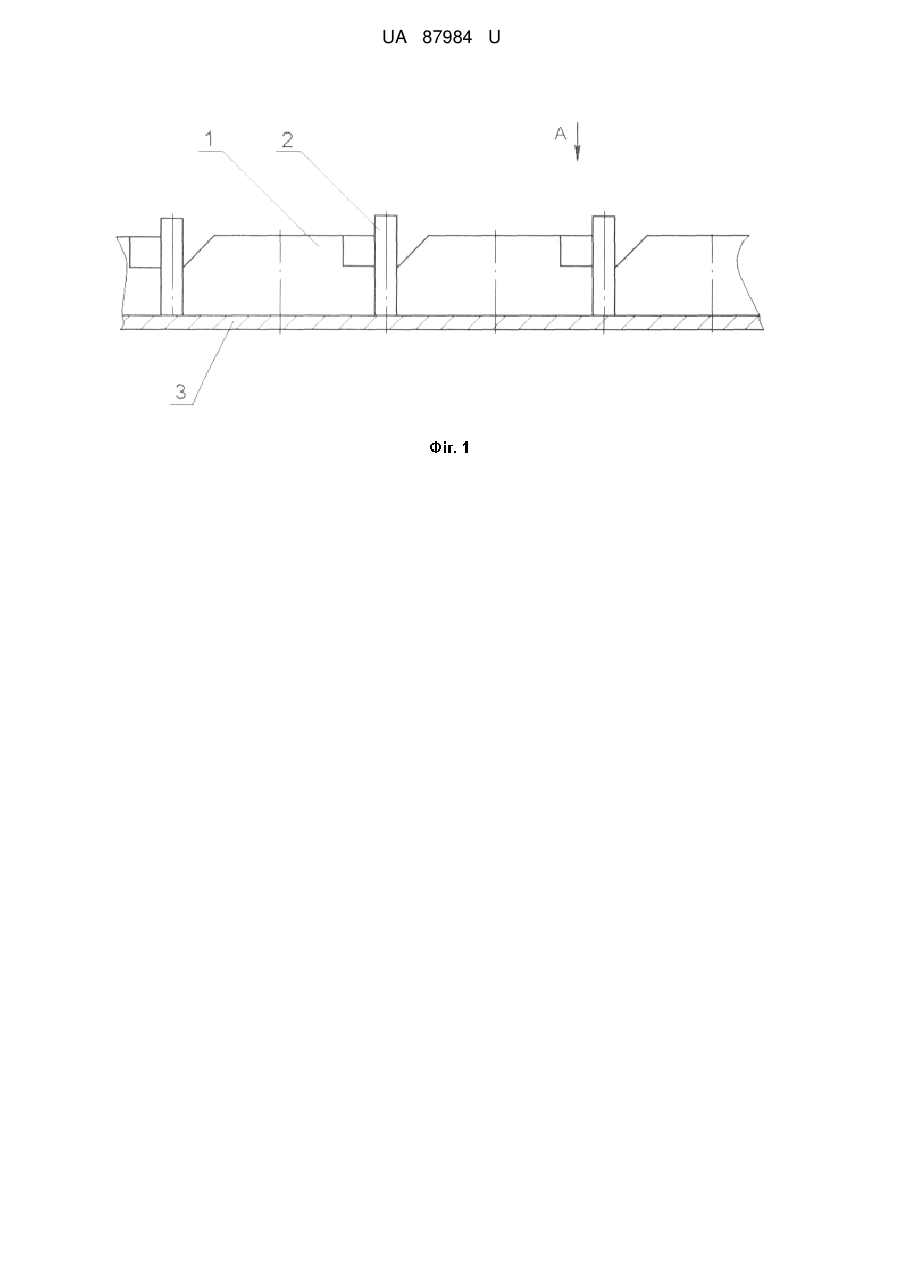

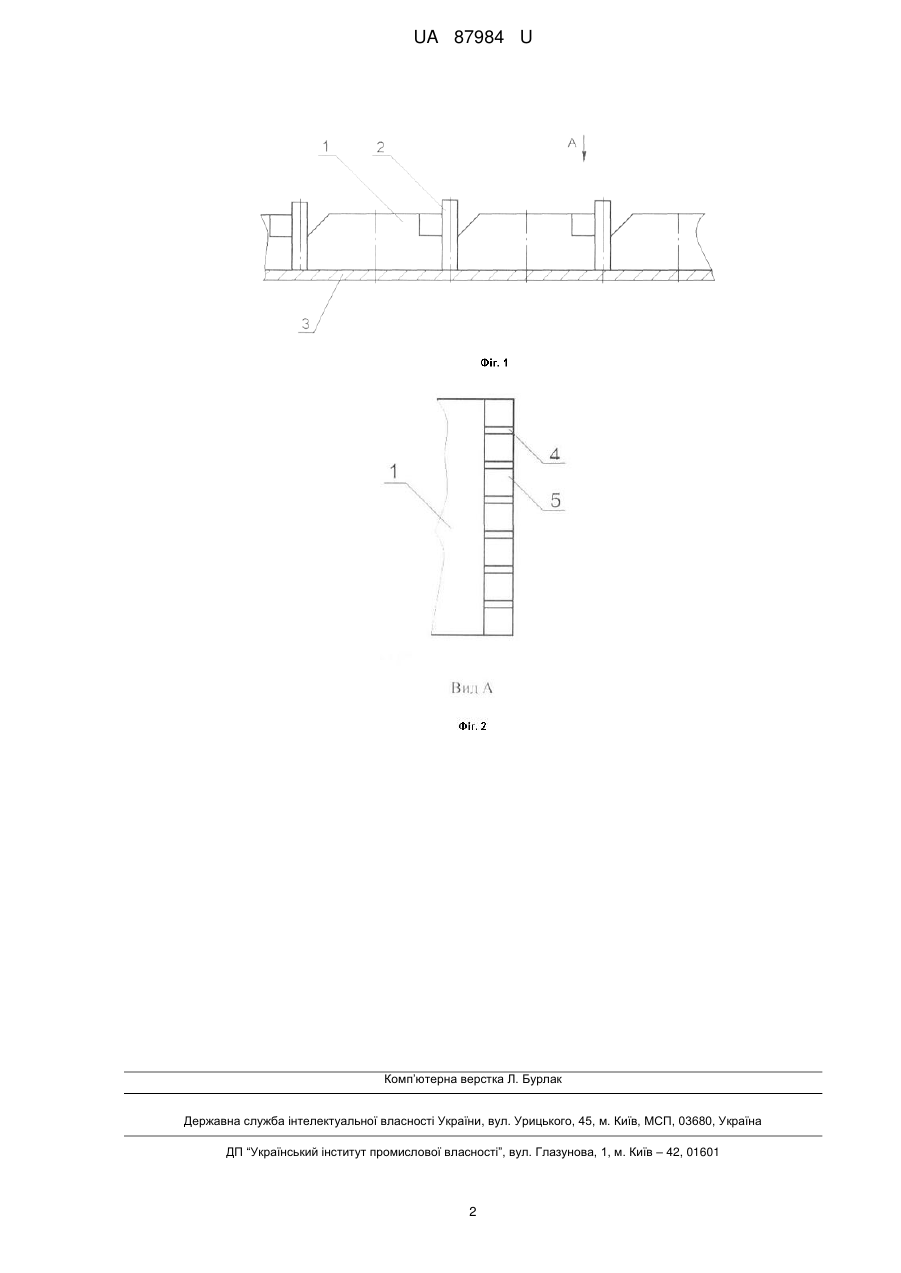

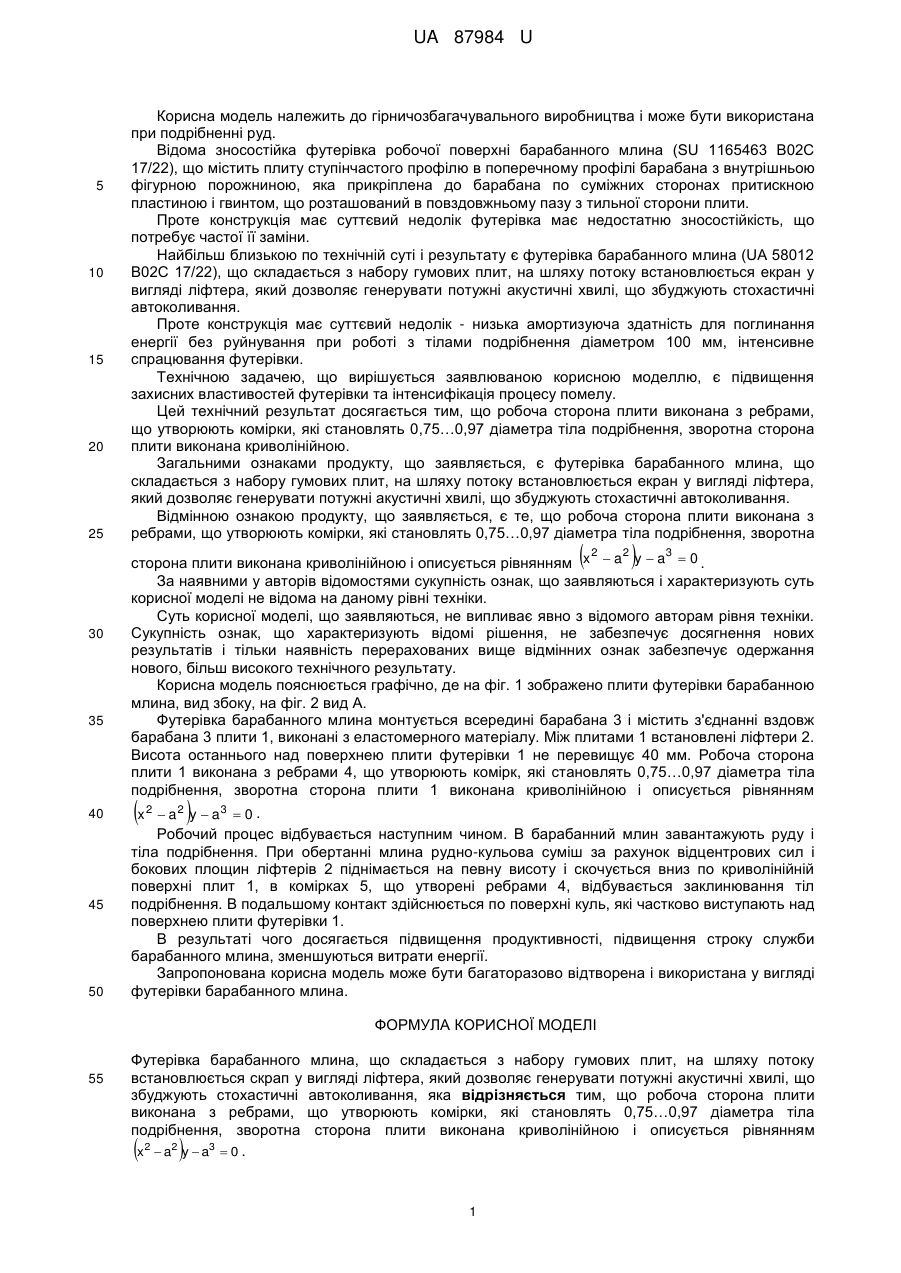

Реферат: Футерівка барабанного млина, що складається з набору гумових плит, на шляху потоку встановлюється скрап у вигляді ліфтера, який дозволяє генерувати потужні акустичні хвилі, що збуджують стохастичні автоколивання, причому робоча сторона плити виконана з ребрами, що утворюють комірки, які становлять 0,75…0,97 діаметра тіла подрібнення, зворотна сторона плити виконана криволінійною і описується рівнянням x2  a2 y  a3  0 .   UA 87984 U (12) UA 87984 U UA 87984 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до гірничозбагачувального виробництва і може бути використана при подрібненні руд. Відома зносостійка футерівка робочої поверхні барабанного млина (SU 1165463 В02С 17/22), що містить плиту ступінчастого профілю в поперечному профілі барабана з внутрішньою фігурною порожниною, яка прикріплена до барабана по суміжних сторонах притискною пластиною і гвинтом, що розташований в повздовжньому пазу з тильної сторони плити. Проте конструкція має суттєвий недолік футерівка має недостатню зносостійкість, що потребує частої її заміни. Найбільш близькою по технічній суті і результату є футерівка барабанного млина (UA 58012 В02С 17/22), що складається з набору гумових плит, на шляху потоку встановлюється екран у вигляді ліфтера, який дозволяє генерувати потужні акустичні хвилі, що збуджують стохастичні автоколивання. Проте конструкція має суттєвий недолік - низька амортизуюча здатність для поглинання енергії без руйнування при роботі з тілами подрібнення діаметром 100 мм, інтенсивне спрацювання футерівки. Технічною задачею, що вирішується заявлюваною корисною моделлю, є підвищення захисних властивостей футерівки та інтенсифікація процесу помелу. Цей технічний результат досягається тим, що робоча сторона плити виконана з ребрами, що утворюють комірки, які становлять 0,75…0,97 діаметра тіла подрібнення, зворотна сторона плити виконана криволінійною. Загальними ознаками продукту, що заявляється, є футерівка барабанного млина, що складається з набору гумових плит, на шляху потоку встановлюється екран у вигляді ліфтера, який дозволяє генерувати потужні акустичні хвилі, що збуджують стохастичні автоколивання. Відмінною ознакою продукту, що заявляється, є те, що робоча сторона плити виконана з ребрами, що утворюють комірки, які становлять 0,75…0,97 діаметра тіла подрібнення, зворотна   2 2 3 сторона плити виконана криволінійною і описується рівнянням x  a y  a  0 . За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують суть корисної моделі не відома на даному рівні техніки. Суть корисної моделі, що заявляються, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечує досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого технічного результату. Корисна модель пояснюється графічно, де на фіг. 1 зображено плити футерівки барабанною млина, вид збоку, на фіг. 2 вид А. Футерівка барабанного млина монтується всередині барабана 3 і містить з'єднанні вздовж барабана 3 плити 1, виконані з еластомерного матеріалу. Між плитами 1 встановлені ліфтери 2. Висота останнього над поверхнею плити футерівки 1 не перевищує 40 мм. Робоча сторона плити 1 виконана з ребрами 4, що утворюють комірк, які становлять 0,75…0,97 діаметра тіла подрібнення, зворотна сторона плити 1 виконана криволінійною і описується рівнянням x  2  a 2 y  a3  0 . Робочий процес відбувається наступним чином. В барабанний млин завантажують руду і тіла подрібнення. При обертанні млина рудно-кульова суміш за рахунок відцентрових сил і бокових площин ліфтерів 2 піднімається на певну висоту і скочується вниз по криволінійній поверхні плит 1, в комірках 5, що утворені ребрами 4, відбувається заклинювання тіл подрібнення. В подальшому контакт здійснюється по поверхні куль, які частково виступають над поверхнею плити футерівки 1. В результаті чого досягається підвищення продуктивності, підвищення строку служби барабанного млина, зменшуються витрати енергії. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді футерівки барабанного млина. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Футерівка барабанного встановлюється скрап у збуджують стохастичні виконана з ребрами, подрібнення, зворотна x2  a2 y  a3  0 .   млина, що складається з набору гумових плит, на шляху потоку вигляді ліфтера, який дозволяє генерувати потужні акустичні хвилі, що автоколивання, яка відрізняється тим, що робоча сторона плити що утворюють комірки, які становлять 0,75…0,97 діаметра тіла сторона плити виконана криволінійною і описується рівнянням 1 UA 87984 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
