Надбудова

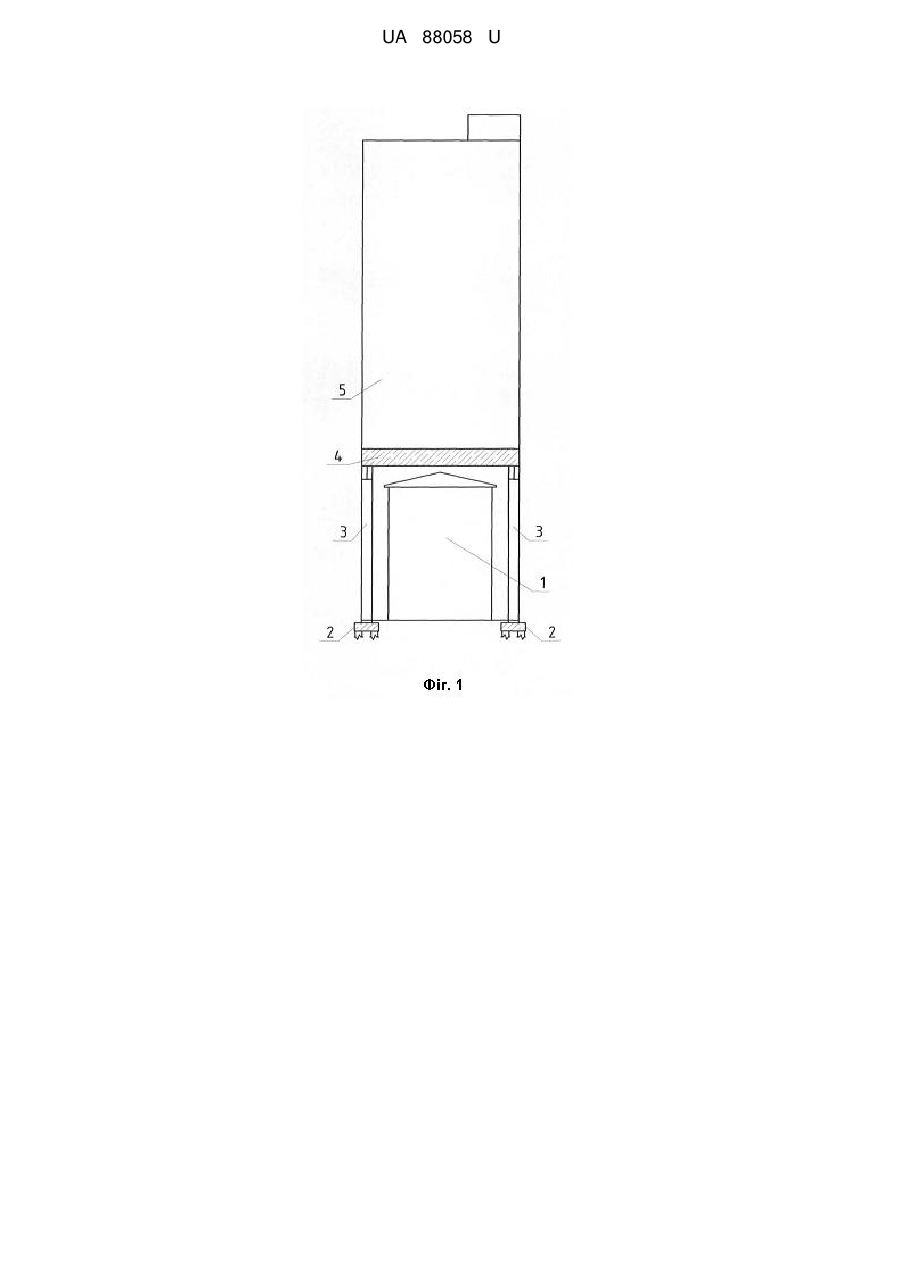

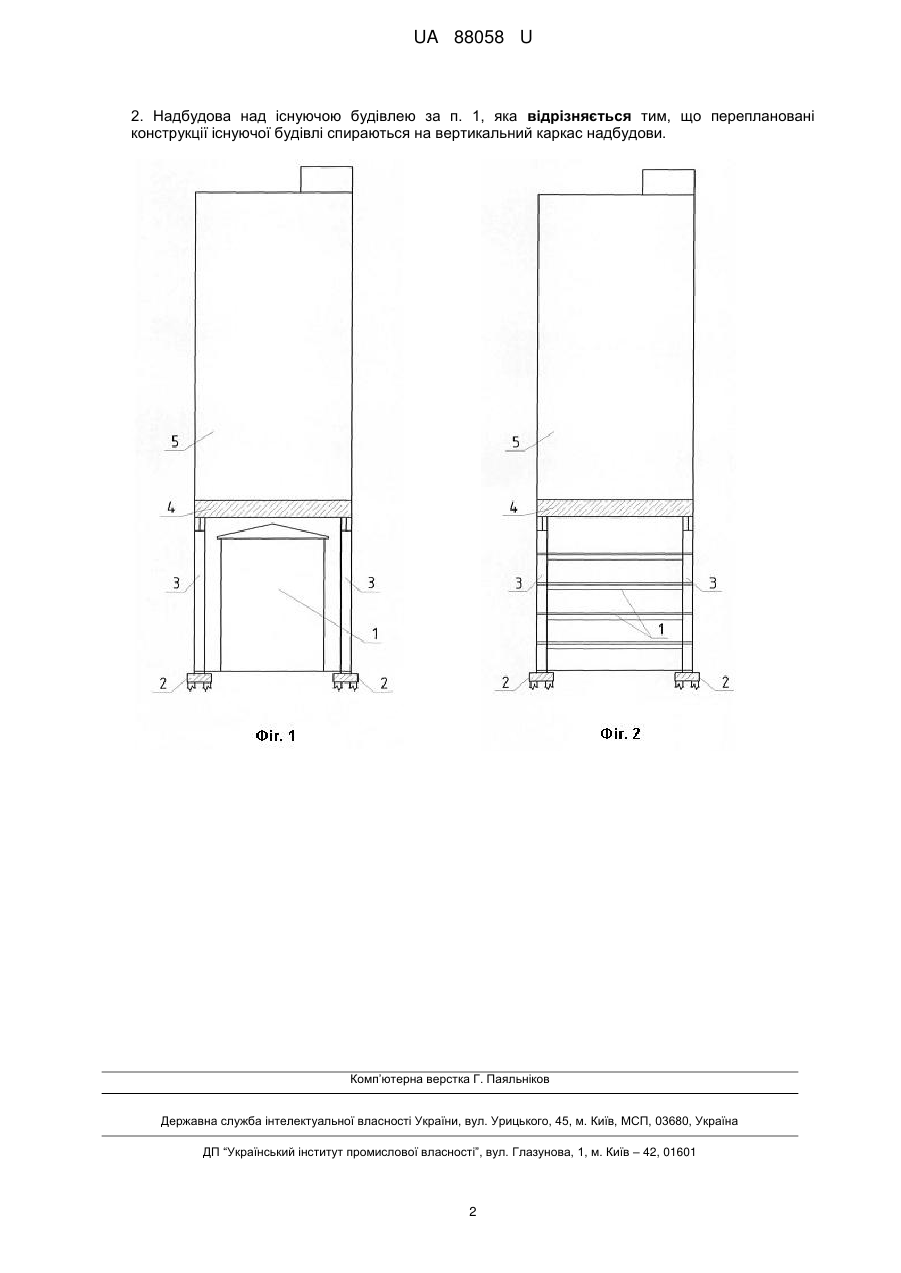

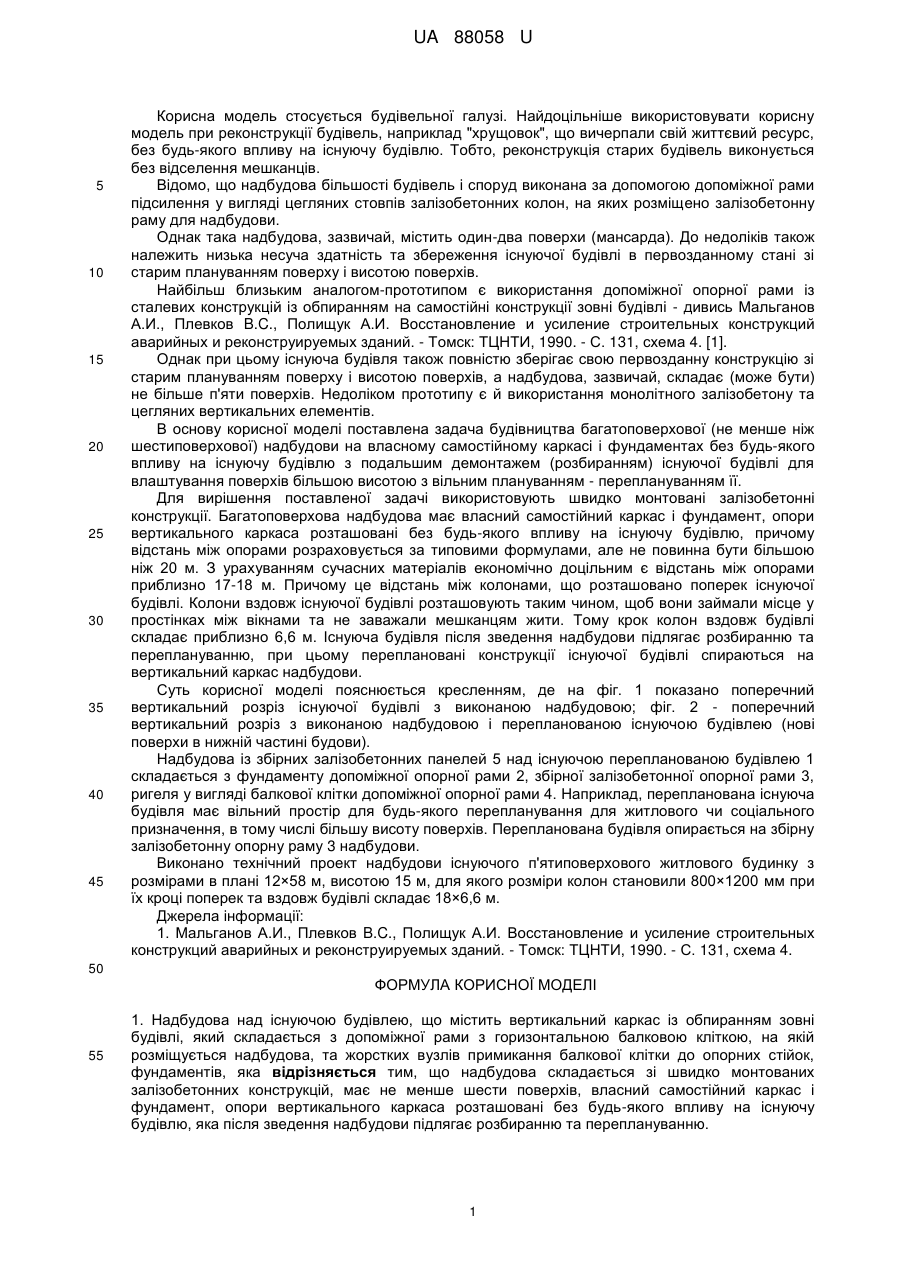

Реферат: UA 88058 U UA 88058 U 5 10 15 20 25 30 35 40 45 Корисна модель стосується будівельної галузі. Найдоцільніше використовувати корисну модель при реконструкції будівель, наприклад "хрущовок", що вичерпали свій життєвий ресурс, без будь-якого впливу на існуючу будівлю. Тобто, реконструкція старих будівель виконується без відселення мешканців. Відомо, що надбудова більшості будівель і споруд виконана за допомогою допоміжної рами підсилення у вигляді цегляних стовпів залізобетонних колон, на яких розміщено залізобетонну раму для надбудови. Однак така надбудова, зазвичай, містить один-два поверхи (мансарда). До недоліків також належить низька несуча здатність та збереження існуючої будівлі в первозданному стані зі старим плануванням поверху і висотою поверхів. Найбільш близьким аналогом-прототипом є використання допоміжної опорної рами із сталевих конструкцій із обпиранням на самостійні конструкції зовні будівлі - дивись Мальганов А.И., Плевков B.C., Полищук А.И. Восстановление и усиление строительных конструкций аварийных и реконструируемых зданий. - Томск: ТЦНТИ, 1990. - С. 131, схема 4. [1]. Однак при цьому існуюча будівля також повністю зберігає свою первозданну конструкцію зі старим плануванням поверху і висотою поверхів, а надбудова, зазвичай, складає (може бути) не більше п'яти поверхів. Недоліком прототипу є й використання монолітного залізобетону та цегляних вертикальних елементів. В основу корисної моделі поставлена задача будівництва багатоповерхової (не менше ніж шестиповерхової) надбудови на власному самостійному каркасі і фундаментах без будь-якого впливу на існуючу будівлю з подальшим демонтажем (розбиранням) існуючої будівлі для влаштування поверхів більшою висотою з вільним плануванням - переплануванням її. Для вирішення поставленої задачі використовують швидко монтовані залізобетонні конструкції. Багатоповерхова надбудова має власний самостійний каркас і фундамент, опори вертикального каркаса розташовані без будь-якого впливу на існуючу будівлю, причому відстань між опорами розраховується за типовими формулами, але не повинна бути більшою ніж 20 м. З урахуванням сучасних матеріалів економічно доцільним є відстань між опорами приблизно 17-18 м. Причому це відстань між колонами, що розташовано поперек існуючої будівлі. Колони вздовж існуючої будівлі розташовують таким чином, щоб вони займали місце у простінках між вікнами та не заважали мешканцям жити. Тому крок колон вздовж будівлі складає приблизно 6,6 м. Існуюча будівля після зведення надбудови підлягає розбиранню та переплануванню, при цьому переплановані конструкції існуючої будівлі спираються на вертикальний каркас надбудови. Суть корисної моделі пояснюється кресленням, де на фіг. 1 показано поперечний вертикальний розріз існуючої будівлі з виконаною надбудовою; фіг. 2 - поперечний вертикальний розріз з виконаною надбудовою і перепланованою існуючою будівлею (нові поверхи в нижній частині будови). Надбудова із збірних залізобетонних панелей 5 над існуючою перепланованою будівлею 1 складається з фундаменту допоміжної опорної рами 2, збірної залізобетонної опорної рами 3, ригеля у вигляді балкової клітки допоміжної опорної рами 4. Наприклад, перепланована існуюча будівля має вільний простір для будь-якого перепланування для житлового чи соціального призначення, в тому числі більшу висоту поверхів. Перепланована будівля опирається на збірну залізобетонну опорну раму 3 надбудови. Виконано технічний проект надбудови існуючого п'ятиповерхового житлового будинку з розмірами в плані 12×58 м, висотою 15 м, для якого розміри колон становили 800×1200 мм при їх кроці поперек та вздовж будівлі складає 18×6,6 м. Джерела інформації: 1. Мальганов А.И., Плевков B.C., Полищук А.И. Восстановление и усиление строительных конструкций аварийных и реконструируемых зданий. - Томск: ТЦНТИ, 1990. - С. 131, схема 4. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Надбудова над існуючою будівлею, що містить вертикальний каркас із обпиранням зовні будівлі, який складається з допоміжної рами з горизонтальною балковою кліткою, на якій розміщується надбудова, та жорстких вузлів примикання балкової клітки до опорних стійок, фундаментів, яка відрізняється тим, що надбудова складається зі швидко монтованих залізобетонних конструкцій, має не менше шести поверхів, власний самостійний каркас і фундамент, опори вертикального каркаса розташовані без будь-якого впливу на існуючу будівлю, яка після зведення надбудови підлягає розбиранню та переплануванню. 1 UA 88058 U 2. Надбудованад існуючою будівлею за п. 1, яка відрізняється тим, що переплановані конструкції існуючої будівлі спираються на вертикальний каркас надбудови. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
