Спосіб руйнування старих споруд

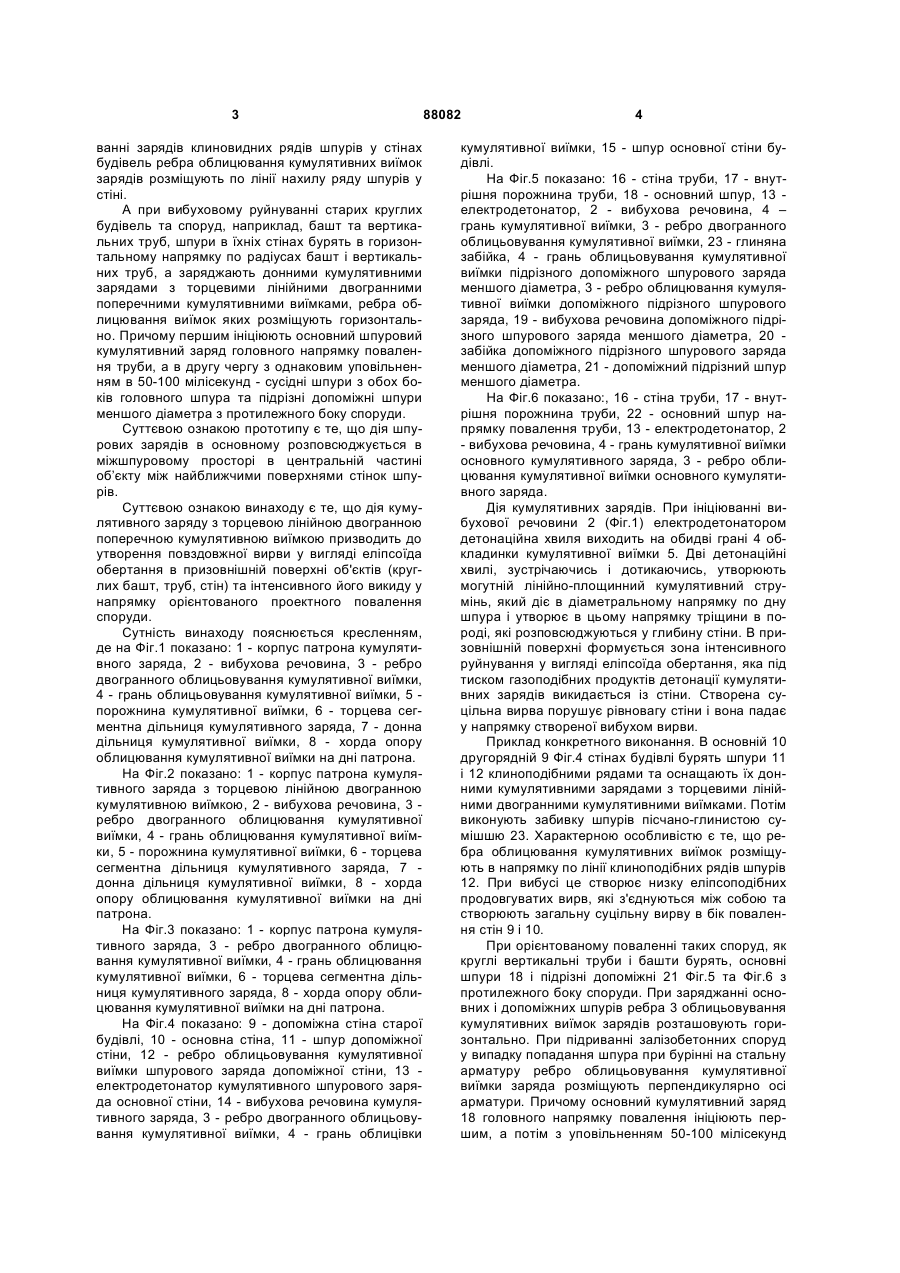

1. Спосіб вибухового руйнування старих будівель та споруд, що включає буріння шпурів і свердловин, заряджання їх вибуховими речовинами, розміщення засобів ініціювання та їх підривання, який відрізняється тим, що горизонтальні шпури, пробурені у вертикальних стінах споруд і будівель, споряджають донними кумулятивними зарядами з торцевою лінійною двогранною поперечною кумулятивною виїмкою, причому ребра облицьовування кумулятивних виїмок зарядів розміщують горизонтально, а при підриванні зарядів клиноподібних C2 2 (19) 1 3 ванні зарядів клиновидних рядів шпурів у стінах будівель ребра облицювання кумулятивних виїмок зарядів розміщують по лінії нахилу ряду шпурів у стіні. А при вибуховому руйнуванні старих круглих будівель та споруд, наприклад, башт та вертикальних труб, шпури в їхніх стінах бурять в горизонтальному напрямку по радіусах башт і вертикальних труб, а заряджають донними кумулятивними зарядами з торцевими лінійними двогранними поперечними кумулятивними виїмками, ребра облицювання виїмок яких розміщують горизонтально. Причому першим ініціюють основний шпуровий кумулятивний заряд головного напрямку повалення труби, а в другу чергу з однаковим уповільненням в 50-100 мілісекунд - сусідні шпури з обох боків головного шпура та підрізні допоміжні шпури меншого діаметра з протилежного боку споруди. Суттєвою ознакою прототипу є те, що дія шпурових зарядів в основному розповсюджується в міжшпуровому просторі в центральній частині об’єкту між найближчими поверхнями стінок шпурів. Суттєвою ознакою винаходу є те, що дія кумулятивного заряду з торцевою лінійною двогранною поперечною кумулятивною виїмкою призводить до утворення повздовжної вирви у вигляді еліпсоїда обертання в призовнішній поверхні об'єктів (круглих башт, труб, стін) та інтенсивного його викиду у напрямку орієнтованого проектного повалення споруди. Сутність винаходу пояснюється кресленням, де на Фіг.1 показано: 1 - корпус патрона кумулятивного заряда, 2 - вибухова речовина, 3 - ребро двогранного облицьовування кумулятивної виїмки, 4 - грань облицьовування кумулятивної виїмки, 5 порожнина кумулятивної виїмки, 6 - торцева сегментна дільниця кумулятивного заряда, 7 - донна дільниця кумулятивної виїмки, 8 - хорда опору облицювання кумулятивної виїмки на дні патрона. На Фіг.2 показано: 1 - корпус патрона кумулятивного заряда з торцевою лінійною двогранною кумулятивною виїмкою, 2 - вибухова речовина, 3 ребро двогранного облицювання кумулятивної виїмки, 4 - грань облицювання кумулятивної виїмки, 5 - порожнина кумулятивної виїмки, 6 - торцева сегментна дільниця кумулятивного заряда, 7 донна дільниця кумулятивної виїмки, 8 - хорда опору облицювання кумулятивної виїмки на дні патрона. На Фіг.3 показано: 1 - корпус патрона кумулятивного заряда, 3 - ребро двогранного облицювання кумулятивної виїмки, 4 - грань облицювання кумулятивної виїмки, 6 - торцева сегментна дільниця кумулятивного заряда, 8 - хорда опору облицювання кумулятивної виїмки на дні патрона. На Фіг.4 показано: 9 - допоміжна стіна старої будівлі, 10 - основна стіна, 11 - шпур допоміжної стіни, 12 - ребро облицьовування кумулятивної виїмки шпурового заряда допоміжної стіни, 13 електродетонатор кумулятивного шпурового заряда основної стіни, 14 - вибухова речовина кумулятивного заряда, 3 - ребро двогранного облицьовування кумулятивної виїмки, 4 - грань облицівки 88082 4 кумулятивної виїмки, 15 - шпур основної стіни будівлі. На Фіг.5 показано: 16 - стіна труби, 17 - внутрішня порожнина труби, 18 - основний шпур, 13 електродетонатор, 2 - вибухова речовина, 4 – грань кумулятивної виїмки, 3 - ребро двогранного облицьовування кумулятивної виїмки, 23 - глиняна забійка, 4 - грань облицьовування кумулятивної виїмки підрізного допоміжного шпурового заряда меншого діаметра, 3 - ребро облицювання кумулятивної виїмки допоміжного підрізного шпурового заряда, 19 - вибухова речовина допоміжного підрізного шпурового заряда меншого діаметра, 20 забійка допоміжного підрізного шпурового заряда меншого діаметра, 21 - допоміжний підрізний шпур меншого діаметра. На Фіг.6 показано:, 16 - стіна труби, 17 - внутрішня порожнина труби, 22 - основний шпур напрямку повалення труби, 13 - електродетонатор, 2 - вибухова речовина, 4 - грань кумулятивної виїмки основного кумулятивного заряда, 3 - ребро облицювання кумулятивної виїмки основного кумулятивного заряда. Дія кумулятивних зарядів. При ініціюванні вибухової речовини 2 (Фіг.1) електродетонатором детонаційна хвиля виходить на обидві грані 4 обкладинки кумулятивної виїмки 5. Дві детонаційні хвилі, зустрічаючись і дотикаючись, утворюють могутній лінійно-площинний кумулятивний струмінь, який діє в діаметральному напрямку по дну шпура і утворює в цьому напрямку тріщини в породі, які розповсюджуються у глибину стіни. В призовнішній поверхні формується зона інтенсивного руйнування у вигляді еліпсоїда обертання, яка під тиском газоподібних продуктів детонації кумулятивних зарядів викидається із стіни. Створена суцільна вирва порушує рівновагу стіни і вона падає у напрямку створеної вибухом вирви. Приклад конкретного виконання. В основній 10 другорядній 9 Фіг.4 стінах будівлі бурять шпури 11 і 12 клиноподібними рядами та оснащають їх донними кумулятивними зарядами з торцевими лінійними двогранними кумулятивними виїмками. Потім виконують забивку шпурів пісчано-глинистою сумішшю 23. Характерною особливістю є те, що ребра облицювання кумулятивних виїмок розміщують в напрямку по лінії клиноподібних рядів шпурів 12. При вибусі це створює низку еліпсоподібних продовгуватих вирв, які з'єднуються між собою та створюють загальну суцільну вирву в бік повалення стін 9 і 10. При орієнтованому поваленні таких споруд, як круглі вертикальні труби і башти бурять, основні шпури 18 і підрізні допоміжні 21 Фіг.5 та Фіг.6 з протилежного боку споруди. При заряджанні основних і допоміжних шпурів ребра 3 облицьовування кумулятивних виїмок зарядів розташовують горизонтально. При підриванні залізобетонних споруд у випадку попадання шпура при бурінні на стальну арматуру ребро облицьовування кумулятивної виїмки заряда розміщують перпендикулярно осі арматури. Причому основний кумулятивний заряд 18 головного напрямку повалення ініціюють першим, а потім з уповільненням 50-100 мілісекунд 5 підривають всі сусідні заряди та відрізні допоміжні 21 меншого діаметра. При руйнуванні старих будівель та споруд, наприклад, великих вертикальних промислових труб цегляної кладки можна використовувати також циліндричні подовжені кумулятивні заряди з торцевою лінійною поперечною кумулятивною виїмкою у вигляді циліндра, напівциліндра (напівсферична форма) та з параболічною, гіперболічною та еліпсоподібною кумулятивними виїмками. Нова технологія вибухового руйнування старих споруд та будівель дозволить підвищити ефе 88082 6 ктивність вибухового руйнування, точність і надійність орієнтованого напрямку розміщення зруйнованих споруд та підвищення екологічної безпеки вибухових робіт у густонаселених промислових містах. Джерела інформації 1. Иволгин А.И. Созидательные взрывы. - Μ.:, Недра. - 1975. - С.267-269. 2. Справочник по буровзрывным работам. Под редакцией М.Ф. Друкованого. - М.: 1976. С. 393395. 7 Комп’ютерна верстка М. Ломалова 88082 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
