Спосіб транспортування і очищення коренебульбоплодів та пристрій для його здійснення

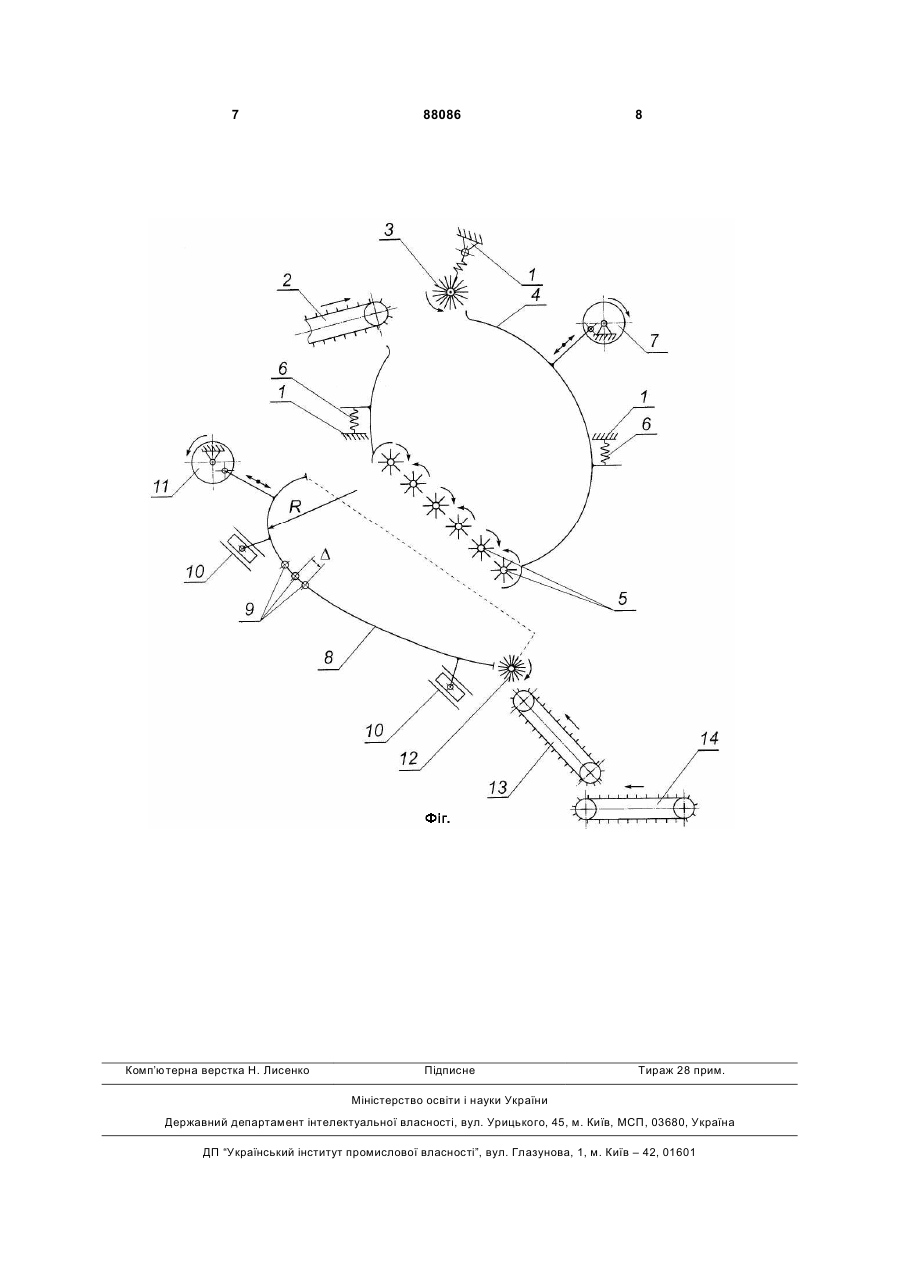

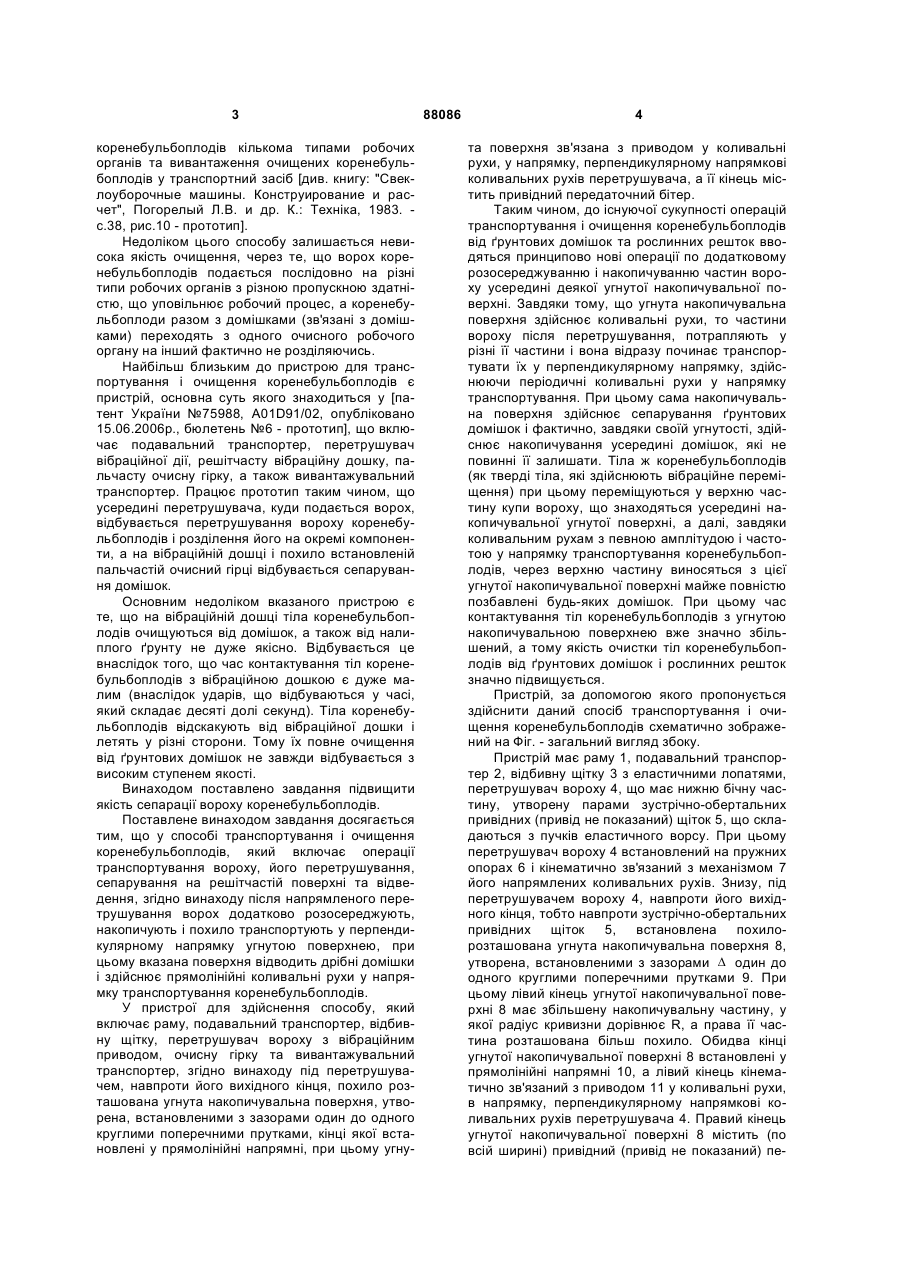

1. Спосіб транспортування і очищення коренебульбоплодів, який включає операції транспортування вороху, його перетрушування, сепарування на решітчастій поверхні та відведення, який відрізняється тим, що після напрямленого перетрушування ворох додатково розосереджують, накопичують і похило транспортують у пер C2 1 3 коренебульбоплодів кількома типами робочих органів та вивантаження очищених коренебульбоплодів у транспортний засіб [див. книгу: "Свеклоуборочные машины. Конструирование и расчет", Погорелый Л.В. и др. К.: Техніка, 1983. с.38, рис.10 - прототип]. Недоліком цього способу залишається невисока якість очищення, через те, що ворох коренебульбоплодів подається послідовно на різні типи робочих органів з різною пропускною здатністю, що уповільнює робочий процес, а коренебульбоплоди разом з домішками (зв'язані з домішками) переходять з одного очисного робочого органу на інший фактично не розділяючись. Найбільш близьким до пристрою для транспортування і очищення коренебульбоплодів є пристрій, основна суть якого знаходиться у [патент України №75988, А01D91/02, опубліковано 15.06.2006р., бюлетень №6 - прототип], що включає подавальний транспортер, перетрушувач вібраційної дії, решітчасту вібраційну дошку, пальчасту очисну гірку, а також вивантажувальний транспортер. Працює прототип таким чином, що усередині перетрушувача, куди подається ворох, відбувається перетрушування вороху коренебульбоплодів і розділення його на окремі компоненти, а на вібраційній дошці і похило встановленій пальчастій очисний гірці відбувається сепарування домішок. Основним недоліком вказаного пристрою є те, що на вібраційній дошці тіла коренебульбоплодів очищуються від домішок, а також від налиплого ґрунту не дуже якісно. Відбувається це внаслідок того, що час контактування тіл коренебульбоплодів з вібраційною дошкою є дуже малим (внаслідок ударів, що відбуваються у часі, який складає десяті долі секунд). Тіла коренебульбоплодів відскакують від вібраційної дошки і летять у різні сторони. Тому їх повне очищення від ґрунтових домішок не завжди відбувається з високим ступенем якості. Винаходом поставлено завдання підвищити якість сепарації вороху коренебульбоплодів. Поставлене винаходом завдання досягається тим, що у способі транспортування і очищення коренебульбоплодів, який включає операції транспортування вороху, його перетрушування, сепарування на решітчастій поверхні та відведення, згідно винаходу після напрямленого перетрушування ворох додатково розосереджують, накопичують і похило транспортують у перпендикулярному напрямку угнутою поверхнею, при цьому вказана поверхня відводить дрібні домішки і здійснює прямолінійні коливальні рухи у напрямку транспортування коренебульбоплодів. У пристрої для здійснення способу, який включає раму, подавальний транспортер, відбивну щітку, перетрушувач вороху з вібраційним приводом, очисну гірку та вивантажувальний транспортер, згідно винаходу під перетрушувачем, навпроти його вихідного кінця, похило розташована угнута накопичувальна поверхня, утворена, встановленими з зазорами один до одного круглими поперечними прутками, кінці якої встановлені у прямолінійні напрямні, при цьому угну 88086 4 та поверхня зв'язана з приводом у коливальні рухи, у напрямку, перпендикулярному напрямкові коливальних рухів перетрушувача, а її кінець містить привідний передаточний бітер. Таким чином, до існуючої сукупності операцій транспортування і очищення коренебульбоплодів від ґрунтових домішок та рослинних решток вводяться принципово нові операції по додатковому розосереджуванню і накопичуванню частин вороху усередині деякої угнутої накопичувальної поверхні. Завдяки тому, що угнута накопичувальна поверхня здійснює коливальні рухи, то частини вороху після перетрушування, потрапляють у різні її частини і вона відразу починає транспортувати їх у перпендикулярному напрямку, здійснюючи періодичні коливальні рухи у напрямку транспортування. При цьому сама накопичувальна поверхня здійснює сепарування ґрунтових домішок і фактично, завдяки своїй угнутості, здійснює накопичування усередині домішок, які не повинні її залишати. Тіла ж коренебульбоплодів (як тверді тіла, які здійснюють вібраційне переміщення) при цьому переміщуються у верхню частину купи вороху, що знаходяться усередині накопичувальної угнутої поверхні, а далі, завдяки коливальним рухам з певною амплітудою і частотою у напрямку транспортування коренебульбоплодів, через верхню частину виносяться з цієї угнутої накопичувальної поверхні майже повністю позбавлені будь-яких домішок. При цьому час контактування тіл коренебульбоплодів з угнутою накопичувальною поверхнею вже значно збільшений, а тому якість очистки тіл коренебульбоплодів від ґрунтових домішок і рослинних решток значно підвищується. Пристрій, за допомогою якого пропонується здійснити даний спосіб транспортування і очищення коренебульбоплодів схематично зображений на Фіг. - загальний вигляд збоку. Пристрій має раму 1, подавальний транспортер 2, відбивну щітку 3 з еластичними лопатями, перетрушувач вороху 4, що має нижню бічну частину, утворену парами зустрічно-обертальних привідних (привід не показаний) щіток 5, що складаються з пучків еластичного ворсу. При цьому перетрушувач вороху 4 встановлений на пружних опорах 6 і кінематично зв'язаний з механізмом 7 його напрямлених коливальних рухів. Знизу, під перетрушувачем вороху 4, навпроти його вихідного кінця, тобто навпроти зустрічно-обертальних привідних щіток 5, встановлена похилорозташована угнута накопичувальна поверхня 8, утворена, встановленими з зазорами D один до одного круглими поперечними прутками 9. При цьому лівий кінець угнутої накопичувальної поверхні 8 має збільшену накопичувальну частину, у якої радіус кривизни дорівнює R, а права її частина розташована більш похило. Обидва кінці угнутої накопичувальної поверхні 8 встановлені у прямолінійні напрямні 10, а лівий кінець кінематично зв'язаний з приводом 11 у коливальні рухи, в напрямку, перпендикулярному напрямкові коливальних рухів перетрушувача 4. Правий кінець угнутої накопичувальної поверхні 8 містить (по всій ширині) привідний (привід не показаний) пе 5 редаточний бітер 12 з прутками із еластичного ворсу. Під нижній правий кінець угнутої накопичувальної поверхні 8, збоку підведена пальчаста очисна гірка 13, а під її нижнім кінцем горизонтально розташований прутковий відвідний транспортер 14. Напрямки руху вороху коренебульбоплодів і коливальних рухів перетрушувача 4 та угнутої накопичувальної поверхні 8 показані стрілками. Під час роботи подавальний транспортер 2 подає ворох коренебульбоплодів, що очищуються, всередину перетрушувача 4. При цьому відбивна щітка 3 так встановлена на рамі 1, що своїми еластичними лопатями відбиває цей потік в праву частину середини перетрушувача 4 частково його подрібнюючи і розосереджуючи. Опинившись усередині перетрушувача 4 частини вороху коренебульбоплодів потрапляють на поверхню, що утворена парами привідних щіток 5 з еластичним ворсом, які зустрічно обертаються, а тому захоплюють частини вороху коренебульбоплодів і пропускають крізь себе, значно подрібнюють їх і розділяють на окремі компоненти. Завдяки роботі вібраційного механізму 7 перетрушувач 4 здійснює напрямлені коливальні рухи на пружних опорах 6, що сприятиме значній активізації процесу подрібнення і розділення вороху коренебульбоплодів на окремі компоненти. Таким чином, перетрушувач 4 в значній ступені перетрушує ворох, повністю розділяючи його на окремі компоненти, пропускаючи їх далі через пари привідних щіток 5, які зустрічно обертаються, і в кінці напрямлено подає подрібнений і розосереджений ворох коренебульбоплодів усередину угнутої накопичувальної поверхні 8. При ударах об угнуту накопичувальну поверхню, тобто об круглі поперечні прутки 9 розбиваються міцні ґрунтові утворення, які є у воросі коренебульбоплодів і крізь зазори D ґрунтові домішки просіюються униз за межі пристрою. При цьому з поверхонь тіл коренебульбоплодів ефективно оббивається налиплий грунт. Усередині угнутої накопичувальної поверхні 8 накопичуються додатково розосередженні (при ударах об прутки 9) частини вороху і тіла коренебульбоплодів і, завдяки тому, що її нижні кінці встановлені у напрямних 10, а лівий кінець кінематично зв'язаний з механізмом 11 коливальних рухів, то частини вороху після перетрушування, потрапивши у різні її частини починають транспортуватись у перпендикулярному напрямку, тобто у напрямку коли 88086 6 вань, тож відбувається процес вібраційного транспортування. При цьому угнута накопичувальна поверхня 8 сприяє накопичуванню певної частини вороху, тіл коренебульбоплодів і домішок, які не відразу її покидають унаслідок періодичних коливальних рухів, спрямованих у напрямку транспортування. Ліва частина угнутої накопичувальної поверхні 8, яка має радіус кривизни R запобігає рухові тіл коренебульбоплодів у бік, який протилежний напрямку основного транспортування - зліва - направо. Внаслідок чого усередині накопичувальної угнутої поверхні 8 відбувається, завдяки коливальним рухам, які створює механізм 11, додаткове розосередження вороху коренебульбоплодів, його накопичування, перерозподіл по товщині (дрібні ґрунтові утворення опускаються донизу) і дуже ефективне сепарування домішок крізь зазори D між круглими прутками 9. Тіла коренебульбоплодів (як тверді тіла, що здійснюють вібраційне переміщення) при цьому обов'язково переміщуються у верхню частину накопичувальної угнутої поверхні 8, завдяки коливальним рухам з певною амплітудою і частотою у напрямку транспортування, далі через верхню частину і передаточний бітер 12 виносяться з угнутої накопичувальної поверхні 8, майже повністю позбавлені ґрунтових домішок і рослинних решток. В даному разі передаточний бітер 12 з прутками із еластичного ворсу захоплює і пропускає крізь себе тільки тіла коренебульбоплодів і захоплює рослинні рештки, які, внаслідок примусового обертання бітера 12 виносяться за межі пристрою. Подолавши передаточний бітер 12 тіла коренебульбоплодів і деякі домішки потрапляють на полотно пальчастої очисної гірки 13. Завдяки тому, що в переважній більшості тіла коренебульбоплодів мають круглу форму і як тверді тіла, вони скочуються вниз по полотну пальчастої очисної гірки 13, ґрунтові ж домішки та рослинні рештки навпаки, не здатні до кочення, а тому захоплюються пальцями очисної гірки 13 і виносяться крізь верхній її кінець за межі пристрою. Повністю очищені від домішок коренебульбоплоди потрапляють на вивантажувальний транспортер 14 і грузяться в бункер, або у транспортний засіб. Можливі й інші варіанти пристроїв для здійснення цього способу. Застосування запропонованого способу дозволить підвищити якість сепарації вороху коренебульбоплодів на 20-25%. 7 Комп’ютерна верстка Н. Лиcенко 88086 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
