Інерційний грохот

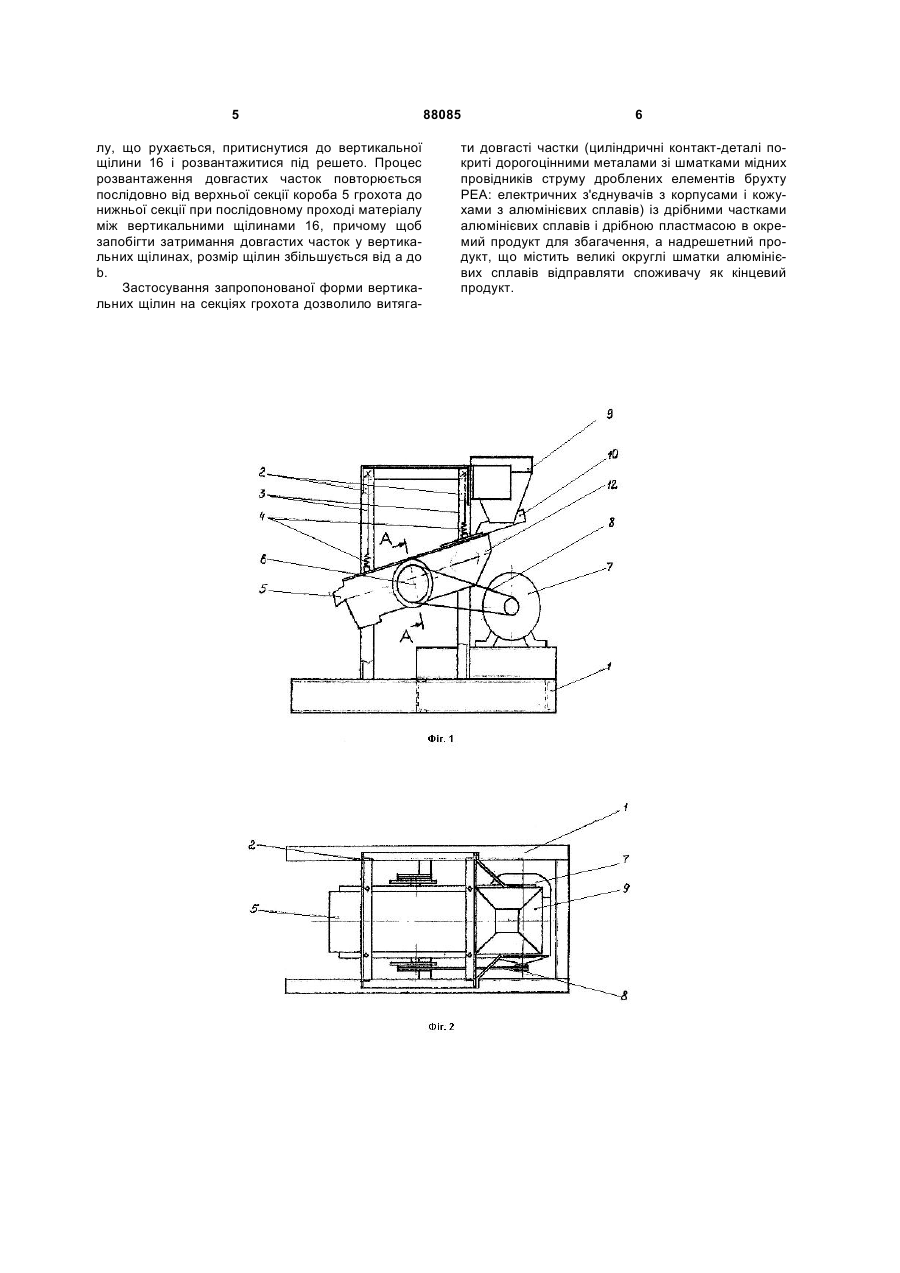

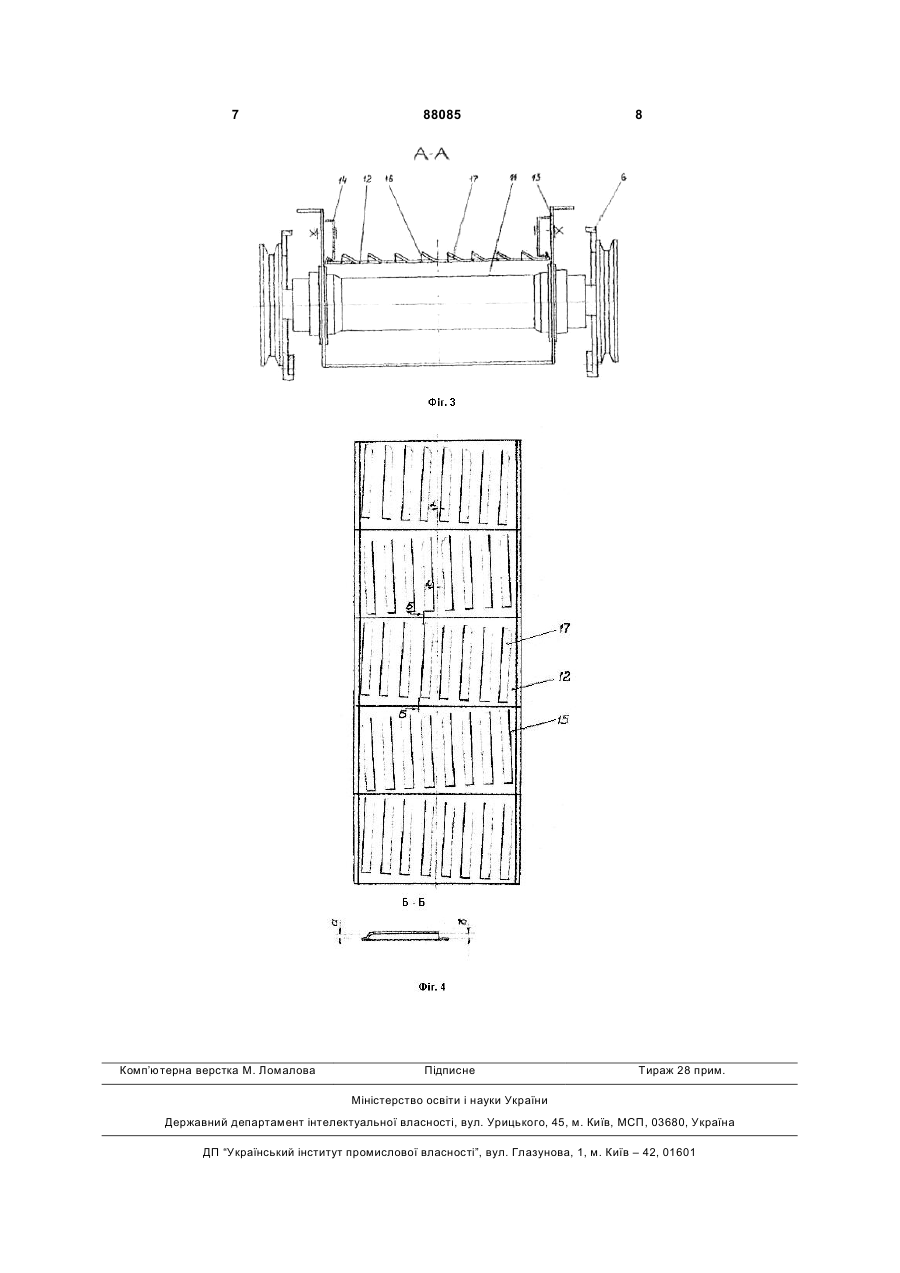

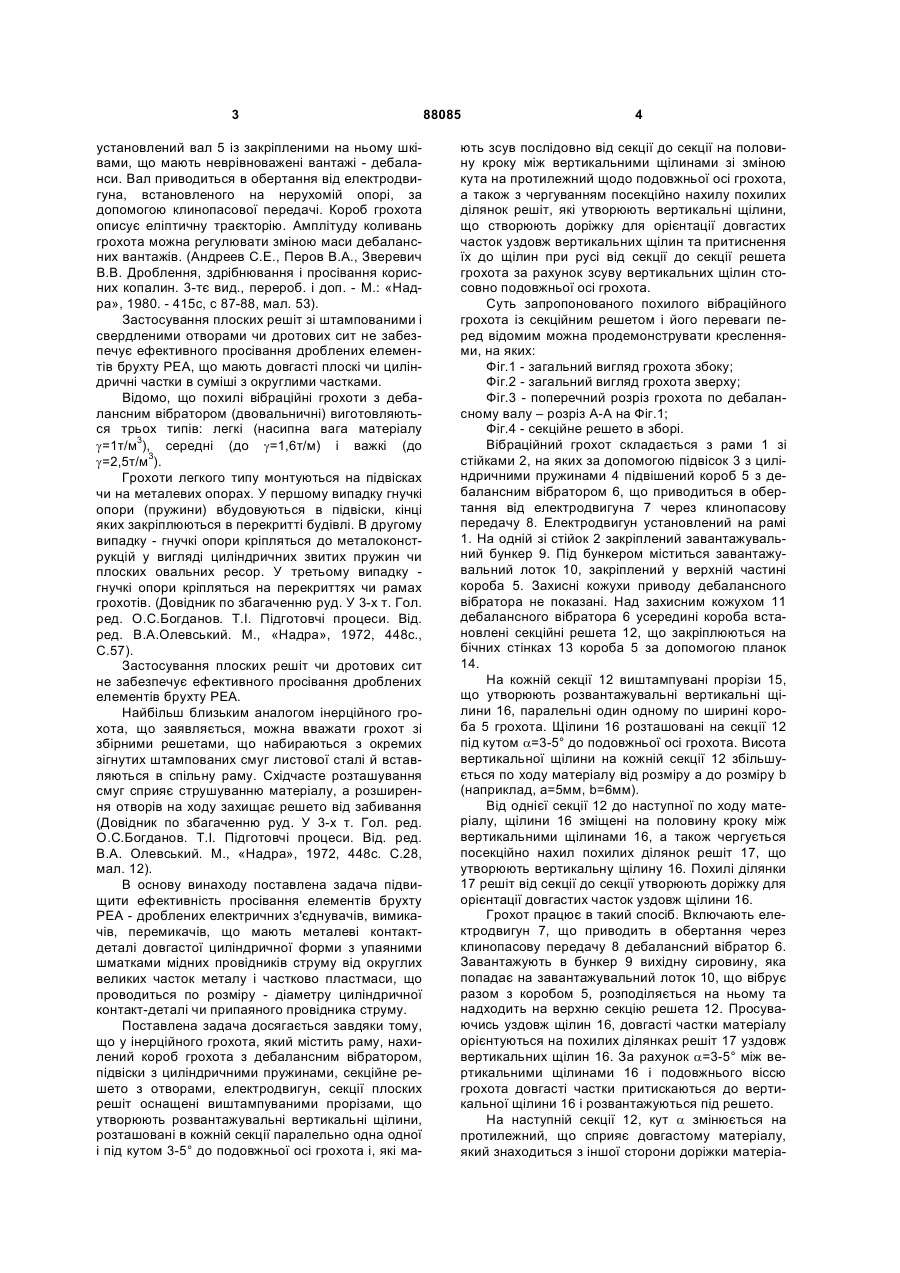

Інерційний грохот, який містить раму, нахилений короб грохота з дебалансним вібратором, підвіски з циліндричними пружинами, секційне решето з отворами, електродвигун, який відрізняється тим, що секції плоских решіт оснащені виштампуваними прорізами, що утворюють розвантажувальні вертикальні щілини, розташовані в кожній секції паралельно одна одній та під кутом 3-5° до подовжньої осі грохота, і які мають зсув послідовно від секції до секції на половину кроку між вертикальними щілинами зі зміною кута на протилежний щодо подовжньої осі грохота, а також з чергуванням посекційно нахилу похилих ділянок решіт, які утворюють вертикальні щілини, що створюють доріжку для орієнтації довгастих часток уздовж вертикальних щілин та притиснення їх до щілин при русі від секції до секції решета грохота за рахунок зсуву вертикальних щілин стосовно подовжньої осі грохота. UA (21) a200714293 (22) 19.12.2007 (24) 10.09.2009 (46) 10.09.2009, Бюл.№ 17, 2009 р. (72) КОЗЛОВСЬКИЙ КОСТЯНТИН ПАВЛОВИЧ, ПЛАСТОВЕЦЬ ОЛЕКСАНДР ВОЛОДИМИРОВИЧ, ШУЛЯК ТЕТЯНА ІВАНІВНА (73) ДОНЕЦЬКИЙ ДЕРЖАВНИЙ НАУКОВОДОСЛІДНИЙ ТА ПРОЕКТНИЙ ІНСТИТУТ КОЛЬОРОВИХ МЕТАЛІВ (56) SU 433927, 30.06.1974. Бюл.№24 SU 598661, 25.03.1978. Бюл.№11 SU 1107900 A, 15.08.1984. Бюл.№30 RU 2071390 C1, 10.01.1997 GB 224402, 20.11.1924 GB 814117, 27.05.1959 GB 863433, 22.03.1961 GB 1039482, 17.08.1966 GB 1381131, 22.01.1975. Справочник по обогащению руд. Том 1. Подготовительные процессы. Под ред О.С.Богданова и др. - М.: Недра, 1972. - С.53-57, рис.36в, 37а. Андреев С.Е., Перов В.А., Зверевич В.В. Дробление, измельчение и грохочение полезных ископа C2 2 (19) 1 3 установлений вал 5 із закріпленими на ньому шківами, що мають неврівноважені вантажі - дебаланси. Вал приводиться в обертання від електродвигуна, встановленого на нерухомій опорі, за допомогою клинопасової передачі. Короб грохота описує еліптичну траєкторію. Амплітуду коливань грохота можна регулювати зміною маси дебалансних вантажів. (Андреев С.Е., Перов В.Α., Зверевич B.B. Дроблення, здрібнювання і просівання корисних копалин. 3-тє вид., перероб. і доп. - Μ.: «Надра», 1980. - 415с, с 87-88, мал. 53). Застосування плоских решіт зі штампованими і свердленими отворами чи дротових сит не забезпечує ефективного просівання дроблених елементів брухту ΡΕΑ, що мають довгасті плоскі чи циліндричні частки в суміші з округлими частками. Відомо, що похилі вібраційні грохоти з дебалансним вібратором (двовальничні) виготовляються трьох типів: легкі (насипна вага матеріалу g=1т/м3), середні (до g=1,6т/м) і важкі (до g=2,5т/м3). Грохоти легкого типу монтуються на підвісках чи на металевих опорах. У першому випадку гнучкі опори (пружини) вбудовуються в підвіски, кінці яких закріплюються в перекритті будівлі. В другому випадку - гнучкі опори кріпляться до металоконструкцій у вигляді циліндричних звитих пружин чи плоских овальних ресор. У третьому випадку гнучкі опори кріпляться на перекриттях чи рамах грохотів. (Довідник по збагаченню руд. У 3-х т. Гол. ред. О.С.Богданов. Т.І. Підготовчі процеси. Від. ред. В.А.Олевський. М., «Надра», 1972, 448с., С.57). Застосування плоских решіт чи дротових сит не забезпечує ефективного просівання дроблених елементів брухту ΡΕΑ. Найбільш близьким аналогом інерційного грохота, що заявляється, можна вважати грохот зі збірними решетами, що набираються з окремих зігнутих штампованих смуг листової сталі й вставляються в спільну раму. Східчасте розташування смуг сприяє струшуванню матеріалу, а розширення отворів на ходу захищає решето від забивання (Довідник по збагаченню руд. У 3-х т. Гол. ред. О.С.Богданов. Т.I. Підготовчі процеси. Від. ред. В.А. Олевський. М., «Надра», 1972, 448с. С.28, мал. 12). В основу винаходу поставлена задача підвищити ефективність просівання елементів брухту PEA - дроблених електричних з'єднувачів, вимикачів, перемикачів, що мають металеві контактдеталі довгастої циліндричної форми з упаяними шматками мідних провідників струму від округлих великих часток металу і частково пластмаси, що проводиться по розміру - діаметру циліндричної контакт-деталі чи припаяного провідника струму. Поставлена задача досягається завдяки тому, що у інерційного грохота, який містить раму, нахилений короб грохота з дебалансним вібратором, підвіски з циліндричними пружинами, секційне решето з отворами, електродвигун, секції плоских решіт оснащені виштампуваними прорізами, що утворюють розвантажувальні вертикальні щілини, розташовані в кожній секції паралельно одна одної і під кутом 3-5° до подовжньої осі грохота і, які ма 88085 4 ють зсув послідовно від секції до секції на половину кроку між вертикальними щілинами зі зміною кута на протилежний щодо подовжньої осі грохота, а також з чергуванням посекційно нахилу похилих ділянок решіт, які утворюють вертикальні щілини, що створюють доріжку для орієнтації довгастих часток уздовж вертикальних щілин та притиснення їх до щілин при русі від секції до секції решета грохота за рахунок зсуву вертикальних щілин стосовно подовжньої осі грохота. Суть запропонованого похилого вібраційного грохота із секційним решетом і його переваги перед відомим можна продемонструвати кресленнями, на яких: Фіг.1 - загальний вигляд грохота збоку; Фіг.2 - загальний вигляд грохота зверху; Фіг.3 - поперечний розріз грохота по дебалансному валу – розріз А-А на Фіг.1; Фіг.4 - секційне решето в зборі. Вібраційний грохот складається з рами 1 зі стійками 2, на яких за допомогою підвісок 3 з циліндричними пружинами 4 підвішений короб 5 з дебалансним вібратором 6, що приводиться в обертання від електродвигуна 7 через клинопасову передачу 8. Електродвигун установлений на рамі 1. На одній зі стійок 2 закріплений завантажувальний бункер 9. Під бункером міститься завантажувальний лоток 10, закріплений у верхній частині короба 5. Захисні кожухи приводу дебалансного вібратора не показані. Над захисним кожухом 11 дебалансного вібратора 6 усередині короба встановлені секційні решета 12, що закріплюються на бічних стінках 13 короба 5 за допомогою планок 14. На кожній секції 12 виштампувані прорізи 15, що утворюють розвантажувальні вертикальні щілини 16, паралельні один одному по ширині короба 5 грохота. Щілини 16 розташовані на секції 12 під кутом a=3-5° до подовжньої осі грохота. Висота вертикальної щілини на кожній секції 12 збільшується по ходу матеріалу від розміру а до розміру b (наприклад, а=5мм, b=6мм). Від однієї секції 12 до наступної по ходу матеріалу, щілини 16 зміщені на половину кроку між вертикальними щілинами 16, а також чергується посекційно нахил похилих ділянок решіт 17, що утворюють вертикальну щілину 16. Похилі ділянки 17 решіт від секції до секції утворюють доріжку для орієнтації довгастих часток уздовж щілини 16. Грохот працює в такий спосіб. Включають електродвигун 7, що приводить в обертання через клинопасову передачу 8 дебалансний вібратор 6. Завантажують в бункер 9 вихідну сировину, яка попадає на завантажувальний лоток 10, що вібрує разом з коробом 5, розподіляється на ньому та надходить на верхню секцію решета 12. Просуваючись уздовж щілин 16, довгасті частки матеріалу орієнтуються на похилих ділянках решіт 17 уздовж вертикальних щілин 16. За рахунок a=3-5° між вертикальними щілинами 16 і подовжнього віссю грохота довгасті частки притискаються до вертикальної щілини 16 і розвантажуються під решето. На наступній секції 12, кут a змінюється на протилежний, що сприяє довгастому матеріалу, який знаходиться з іншої сторони доріжки матеріа 5 лу, що рухається, притиснутися до вертикальної щілини 16 і розвантажитися під решето. Процес розвантаження довгастих часток повторюється послідовно від верхньої секції короба 5 грохота до нижньої секції при послідовному проході матеріалу між вертикальними щілинами 16, причому щоб запобігти затримання довгастих часток у вертикальних щілинах, розмір щілин збільшується від а до b. Застосування запропонованої форми вертикальних щілин на секціях грохота дозволило витяга 88085 6 ти довгасті частки (циліндричні контакт-деталі покриті дорогоцінними металами зі шматками мідних провідників струму дроблених елементів брухту РЕА: електричних з'єднувачів з корпусами і кожухами з алюмінієвих сплавів) із дрібними частками алюмінієвих сплавів і дрібною пластмасою в окремий продукт для збагачення, а надрешетний продукт, що містить великі округлі шматки алюмінієвих сплавів відправляти споживачу як кінцевий продукт. 7 Комп’ютерна верстка М. Ломалова 88085 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
