Пристрій для керування тиристорним перетворювачем

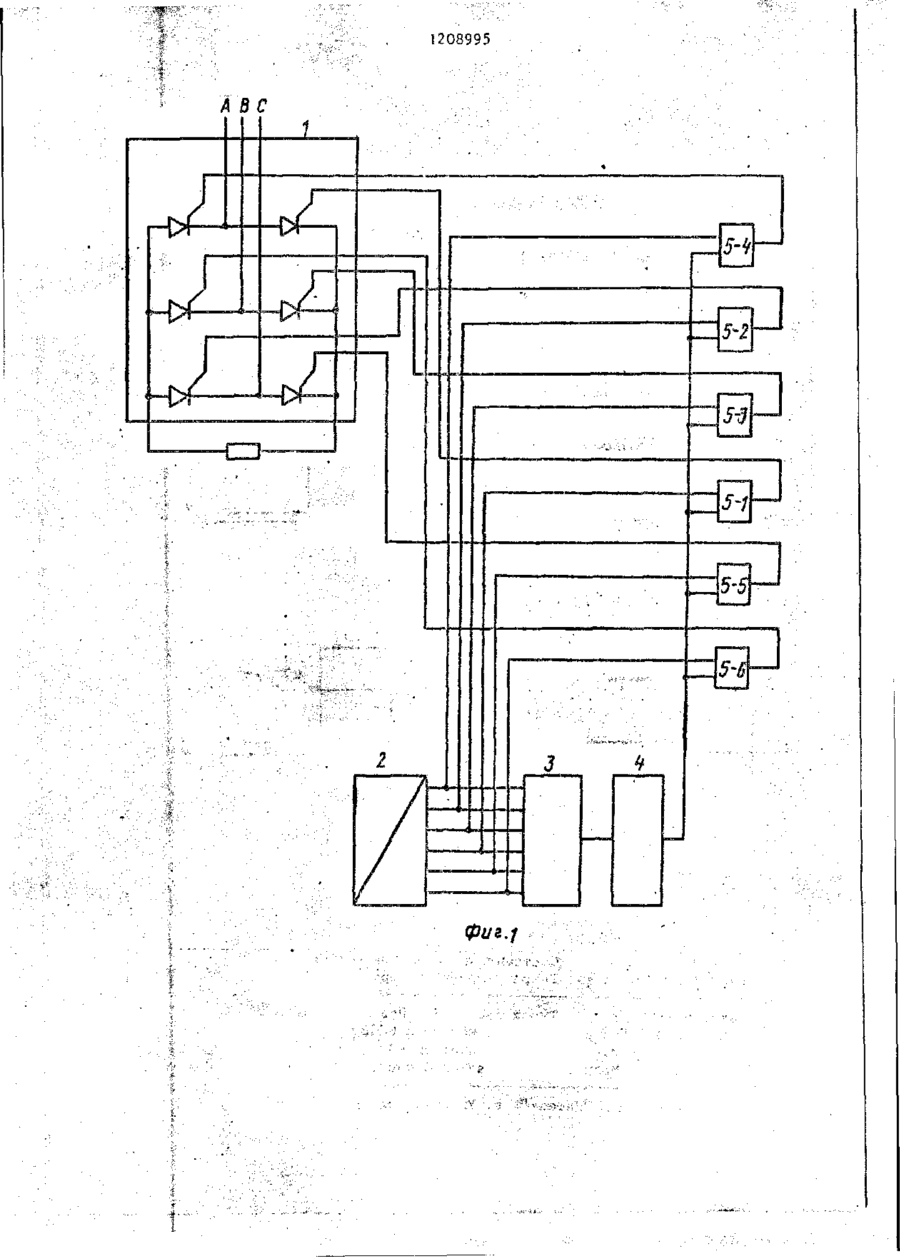

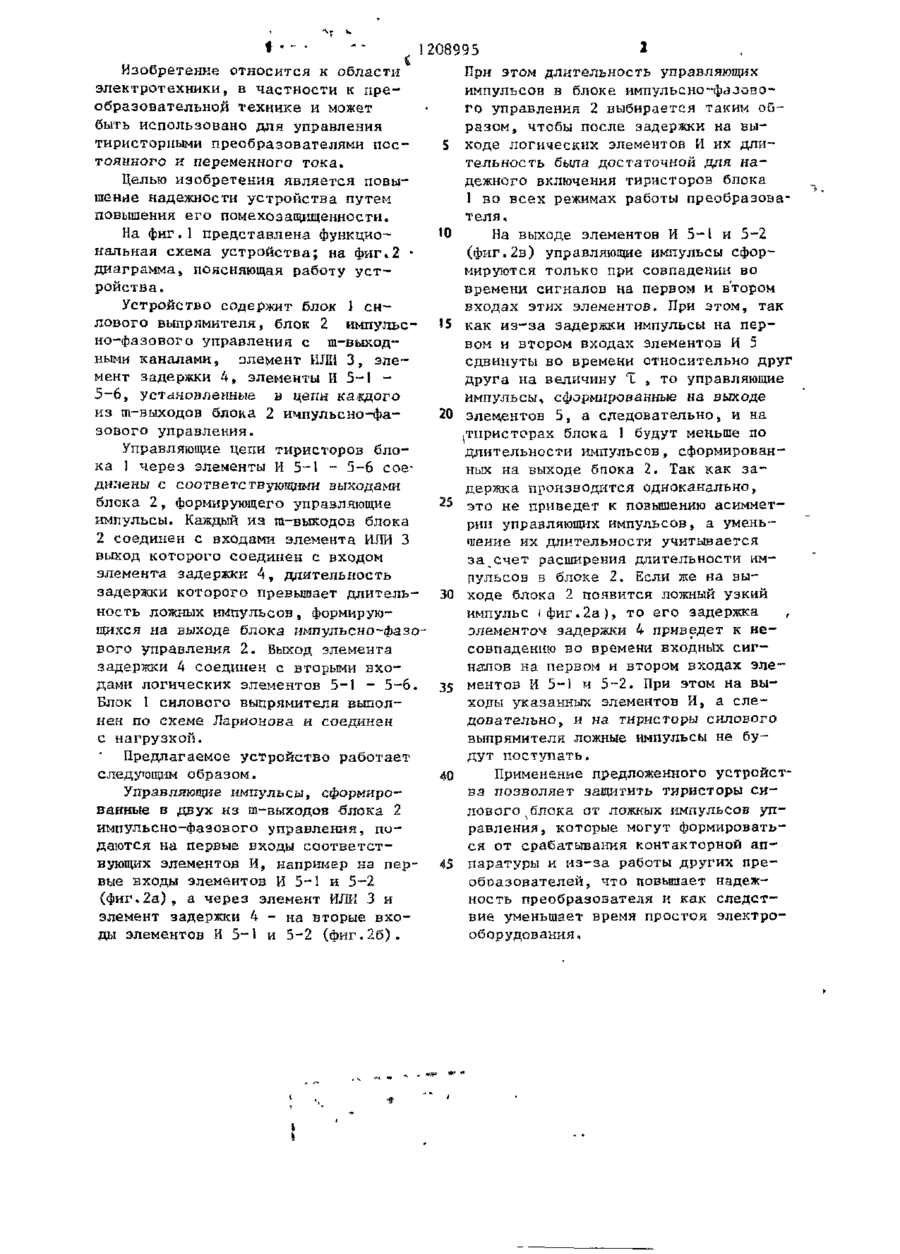

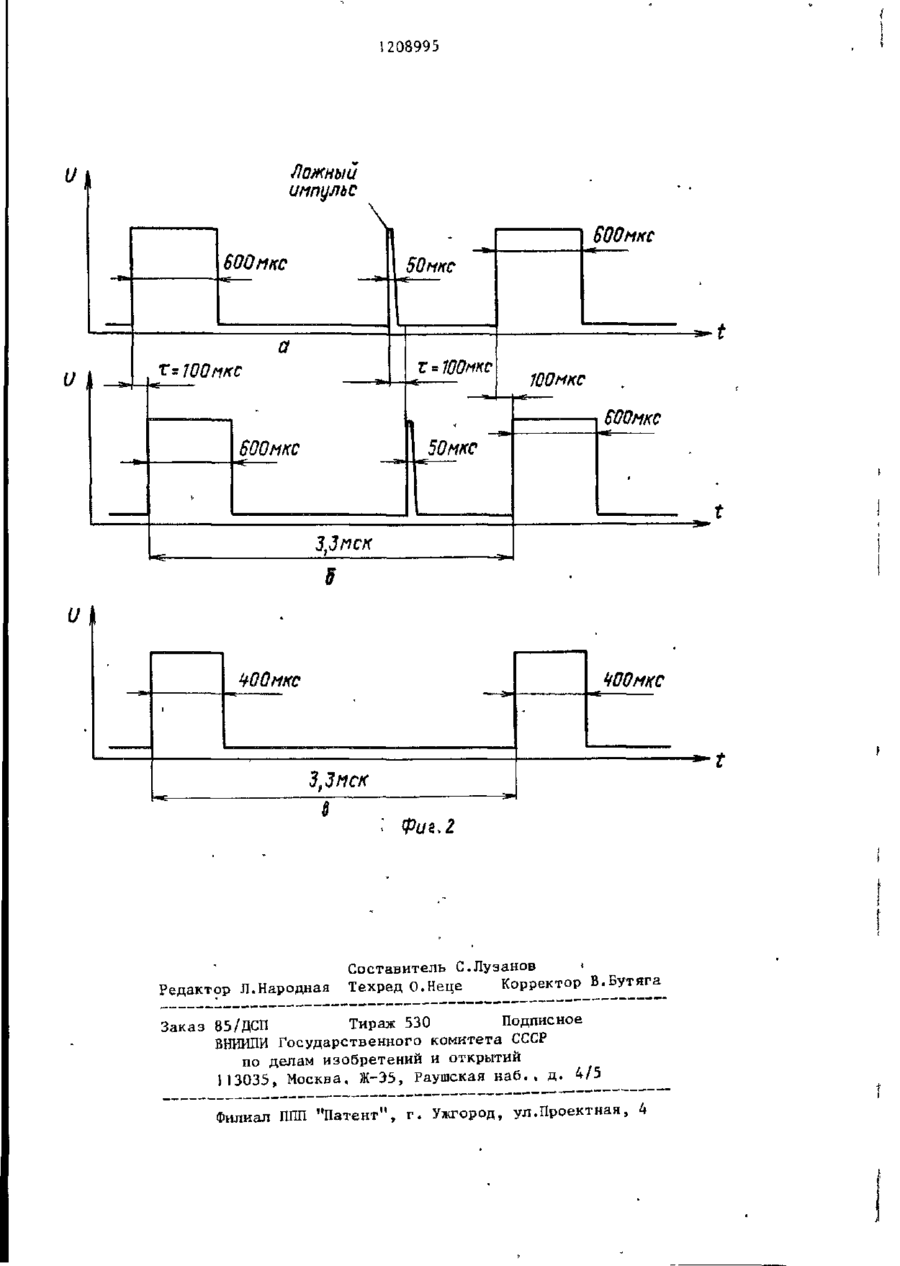

УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ ТИРИСТОРНЫМ ПРЕОБРАЗОВАТЕЛЕМ, содер жащее блок импульсно-фазового управления с m-выходами, о т л и ч а ю щ е е с я тем, что, с целью повы- ' • шения надежности устройства путем повышения его помехозащищенности, оно снабжено элементом ИЛИ с щ-входами, m-элементами И и элементом задержки, причем входы элемента ИЛИ( соединены с m-выходами блока импульсно-фазового управления и первыми входами элементов И, выходы которых предназначены для соединения с соответствующими тиристорами преобразователя, выход элемента ИЛИ соединен через элемент задержки с вторыми входами элементов И. S Изобретение относится к области электротехники, в частности к преобразовательной технике и может быть использовано для управления тиристориыми преобразователями постоянного и переменного тока. Целью изобретения является повышение надежности устройства путем повышения его помехозащищенности. На фиг.1 представлена функциональная схема устройства; на фиг,2 • диаграмма, поясняющая работу устройства. Устройство содержит блок 1 силового выпрямителя, блок 2 импульсно-фазового управления с т-выход™ ными каналами, элемент ИЛИ 3, элемент задержки 4, элементы И 5-! 5-6, установленные в цепи каждого из т-выходов блока 2 ичпульсио-фазового управления. Управляющие цепи тиристоров блока 1 через элементы И 5-1 - 5-6 соединены с соответствующими выходами блока 2, формирующего управляющие импульсы. Каждый из m-выходов блока 2 соединен с входами элемента ИЛИ 3 выход которого соединен с входом элемента задержки 4, длительность задержки которого превышает длительность ложных импульсов, формирующихся на выходе блока импульсно-фазо вого управления 2. Выход элемента задержки k соединен с вторыми входами логических элементов 5-1 - 5-6. Блок 1 силового выпрямителя выполнен по схеме Ларионова и соединен с нагрузкой. Предлагаемое устройство работает следующим образом. Управляющие импульсы, сформированные в двух из m-выходов блока 2 импульсно-фазового управления, подаются на первые входы соответствующих элементов И, например на первые входы элементов И 5-1 и 5-2 (фиг.2а), а через элемент ИЛИ 3 и элемент задержки 4 - на вторые входы элементов И 5-1 и 5-2 (фиг.26). 208995 * При этом длительность управляющих импульсов в блоке импульсно-фазового управления 2 выбирается таким образом, чтобы после задержки на выS ходе логических элементов И их длительность была достаточной для надежного включения тиристоров блока 1 во всех режимах работы преобразователя» Ю На выходе элементов И 5-1 и 5-2 (фиг.2в) управляющие импульсы сформируются только при совпадении во времени сигналов на первом и втором входах этих элементов. При этом, так 15 как из-за задержки импульсы на первом и втором входах элементов И 5 сдвинуты во времени относительно друг друга на величину Т , то управляющие импульсы, сформированные на выходе 20 элементов 5, а следовательно, и на (Тиристорах блока 1 будут меньше по длительности импульсов, сформированных на выходе бпока 2, Так как задержка П Р О И З В О Д И Т С Я одноканально, 2 ^ это не приведет к повышению асимметрии управляющих импульсов, а уменьшение их длительности учитывается замечет расширения длительности импульсов в блоке 2. Если же на вы30 ходе блока 2 появится ложный узкий импульс (фиг.2а), то его задержка элементом задержки 4 приведет к несовпадению во времени входных сигналов на первом и втором входах эле35 ментов И 5-1 и 5-2. При этом на выходы указанных элементов И, а следовательно, и на тиристоры силового выпрямителя ложные импульсы не будут поступать. 40 Применение предложенного устройства позволяет защитить тиристоры силового ^блока от ложных импульсов управления, которые могут формироваться от срабатывания контакторной ап45 паратуры и из-за работы других преобразователей, что повышает надежность преобразователя и как следствие уменьшает время простоя электрооборудования. 1208995 ABC (pue.f 1208995 Ложный импульс и SOOMKC бООмкс 50мкс а U WQMKC SOOMKC Шмкс 5QMKC З.Зпск и * ЦООмкс НООмкс 1 • 3,3 пек « Редактор Л.Народная Составитель С.Лузанов * Техред О.Неце Корректор В.Бутяга Заказ 85/ДСП Тираж 530 Подписное ВНИИЇЇИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-Э5, Раушская наб.. д. 4/5 Филиал Ш1П "Патент", г. Уяачэрод, ул.Проектная, 4
