Водяний заслон для локалізації вибухів вугільного пилу в гірничих виробках

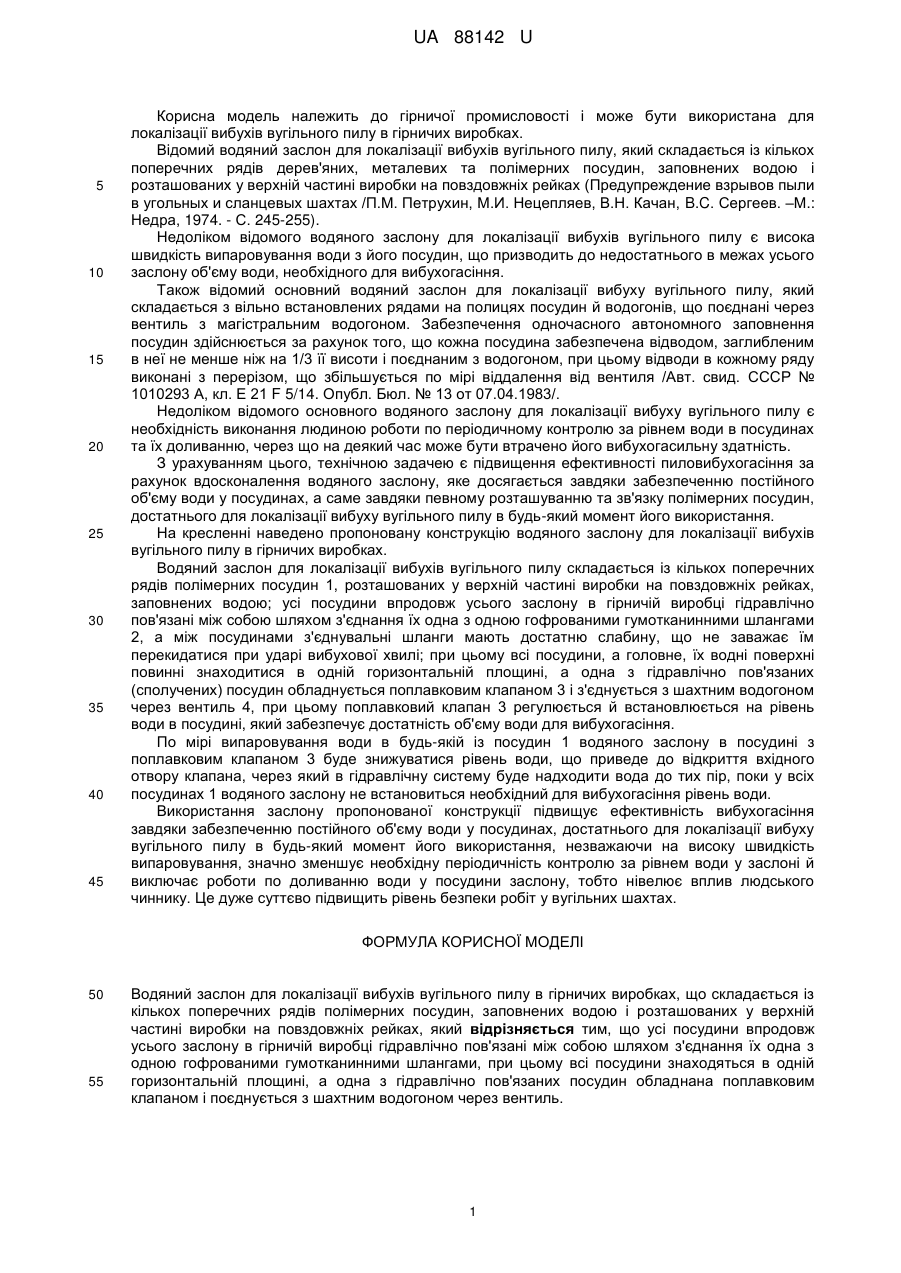

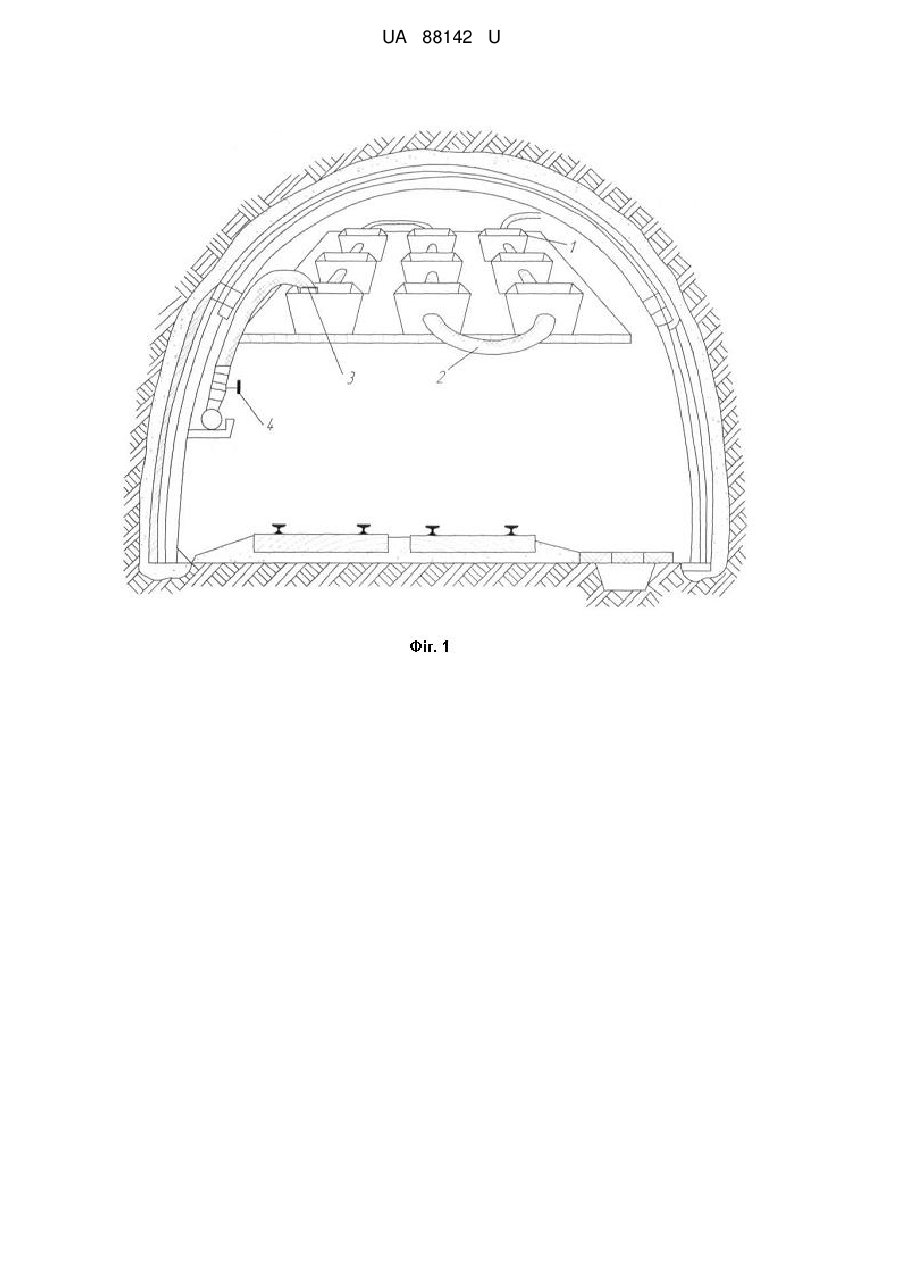

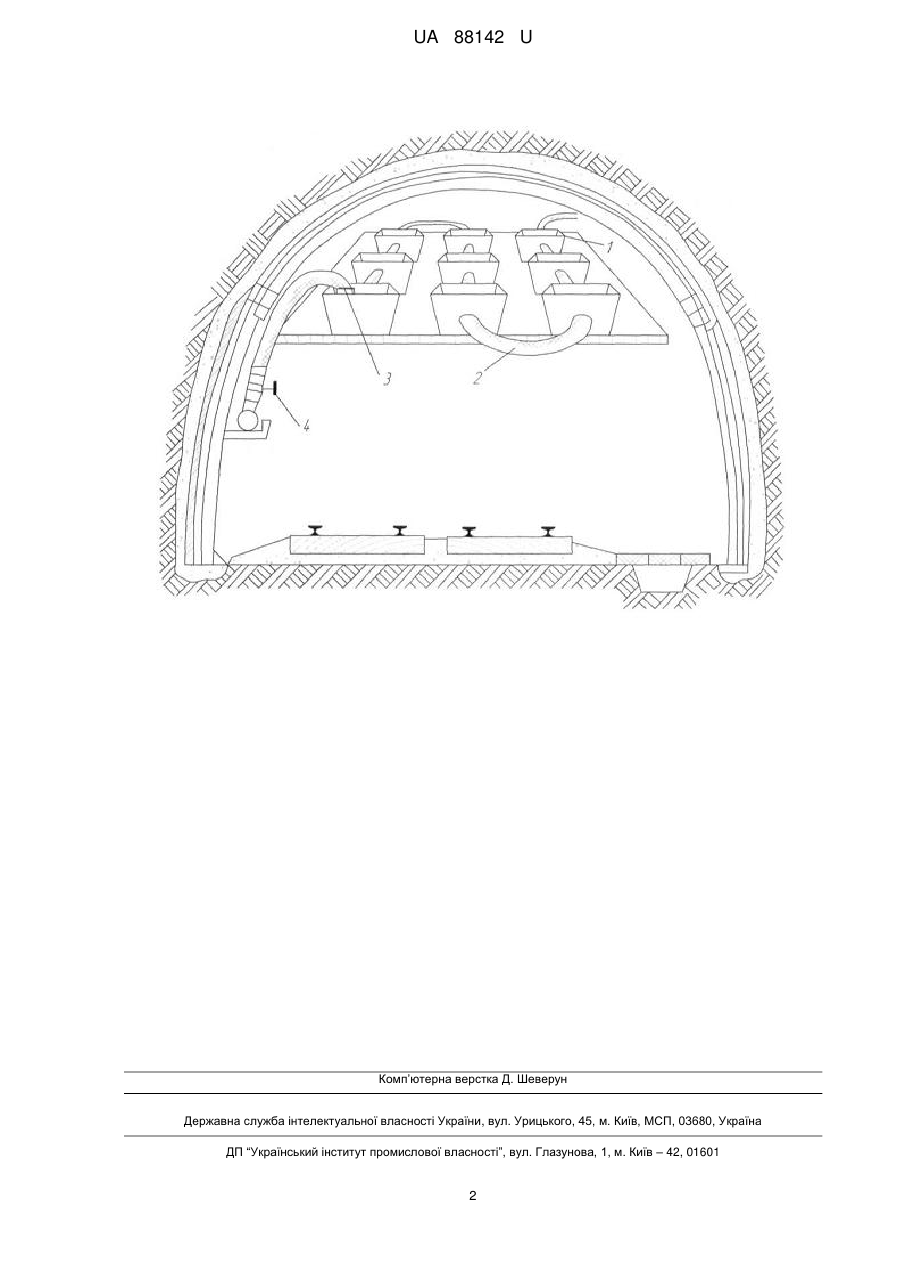

Реферат: Водяний заслон для локалізації вибухів вугільного пилу в гірничих виробках складається із кількох поперечних рядів полімерних посудин, заповнених водою і розташованих у верхній частині виробки на повздовжніх рейках. Усі посудини впродовж усього заслону в гірничій виробці гідравлічно пов'язані між собою шляхом з'єднання їх одна з одною гофрованими гумотканинними шлангами. При цьому всі посудини знаходяться в одній горизонтальній площині, а одна з гідравлічно пов'язаних посудин обладнана поплавковим клапаном і поєднується з шахтним водогоном через вентиль. UA 88142 U (12) UA 88142 U UA 88142 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до гірничої промисловості і може бути використана для локалізації вибухів вугільного пилу в гірничих виробках. Відомий водяний заслон для локалізації вибухів вугільного пилу, який складається із кількох поперечних рядів дерев'яних, металевих та полімерних посудин, заповнених водою і розташованих у верхній частині виробки на повздовжніх рейках (Предупреждение взрывов пыли в угольных и сланцевых шахтах /П.М. Петрухин, М.И. Нецепляев, В.Н. Качан, B.C. Сергеев. –М.: Недра, 1974. - С. 245-255). Недоліком відомого водяного заслону для локалізації вибухів вугільного пилу є висока швидкість випаровування води з його посудин, що призводить до недостатнього в межах усього заслону об'єму води, необхідного для вибухогасіння. Також відомий основний водяний заслон для локалізації вибуху вугільного пилу, який складається з вільно встановлених рядами на полицях посудин й водогонів, що поєднані через вентиль з магістральним водогоном. Забезпечення одночасного автономного заповнення посудин здійснюється за рахунок того, що кожна посудина забезпечена відводом, заглибленим в неї не менше ніж на 1/3 її висоти і поєднаним з водогоном, при цьому відводи в кожному ряду виконані з перерізом, що збільшується по мірі віддалення від вентиля /Авт. свид. СССР № 1010293 А, кл. Е 21 F 5/14. Опубл. Бюл. № 13 от 07.04.1983/. Недоліком відомого основного водяного заслону для локалізації вибуху вугільного пилу є необхідність виконання людиною роботи по періодичному контролю за рівнем води в посудинах та їх доливанню, через що на деякий час може бути втрачено його вибухогасильну здатність. З урахуванням цього, технічною задачею є підвищення ефективності пиловибухогасіння за рахунок вдосконалення водяного заслону, яке досягається завдяки забезпеченню постійного об'єму води у посудинах, а саме завдяки певному розташуванню та зв'язку полімерних посудин, достатнього для локалізації вибуху вугільного пилу в будь-який момент його використання. На кресленні наведено пропоновану конструкцію водяного заслону для локалізації вибухів вугільного пилу в гірничих виробках. Водяний заслон для локалізації вибухів вугільного пилу складається із кількох поперечних рядів полімерних посудин 1, розташованих у верхній частині виробки на повздовжніх рейках, заповнених водою; усі посудини впродовж усього заслону в гірничій виробці гідравлічно пов'язані між собою шляхом з'єднання їх одна з одною гофрованими гумотканинними шлангами 2, а між посудинами з'єднувальні шланги мають достатню слабину, що не заважає їм перекидатися при ударі вибухової хвилі; при цьому всі посудини, а головне, їх водні поверхні повинні знаходитися в одній горизонтальній площині, а одна з гідравлічно пов'язаних (сполучених) посудин обладнується поплавковим клапаном 3 і з'єднується з шахтним водогоном через вентиль 4, при цьому поплавковий клапан 3 регулюється й встановлюється на рівень води в посудині, який забезпечує достатність об'єму води для вибухогасіння. По мірі випаровування води в будь-якій із посудин 1 водяного заслону в посудині з поплавковим клапаном 3 буде знижуватися рівень води, що приведе до відкриття вхідного отвору клапана, через який в гідравлічну систему буде надходити вода до тих пір, поки у всіх посудинах 1 водяного заслону не встановиться необхідний для вибухогасіння рівень води. Використання заслону пропонованої конструкції підвищує ефективність вибухогасіння завдяки забезпеченню постійного об'єму води у посудинах, достатнього для локалізації вибуху вугільного пилу в будь-який момент його використання, незважаючи на високу швидкість випаровування, значно зменшує необхідну періодичність контролю за рівнем води у заслоні й виключає роботи по доливанню води у посудини заслону, тобто нівелює вплив людського чиннику. Це дуже суттєво підвищить рівень безпеки робіт у вугільних шахтах. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Водяний заслон для локалізації вибухів вугільного пилу в гірничих виробках, що складається із кількох поперечних рядів полімерних посудин, заповнених водою і розташованих у верхній частині виробки на повздовжніх рейках, який відрізняється тим, що усі посудини впродовж усього заслону в гірничій виробці гідравлічно пов'язані між собою шляхом з'єднання їх одна з одною гофрованими гумотканинними шлангами, при цьому всі посудини знаходяться в одній горизонтальній площині, а одна з гідравлічно пов'язаних посудин обладнана поплавковим клапаном і поєднується з шахтним водогоном через вентиль. 1 UA 88142 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
