Спосіб визначення положення ультразвукового ідентифікатора

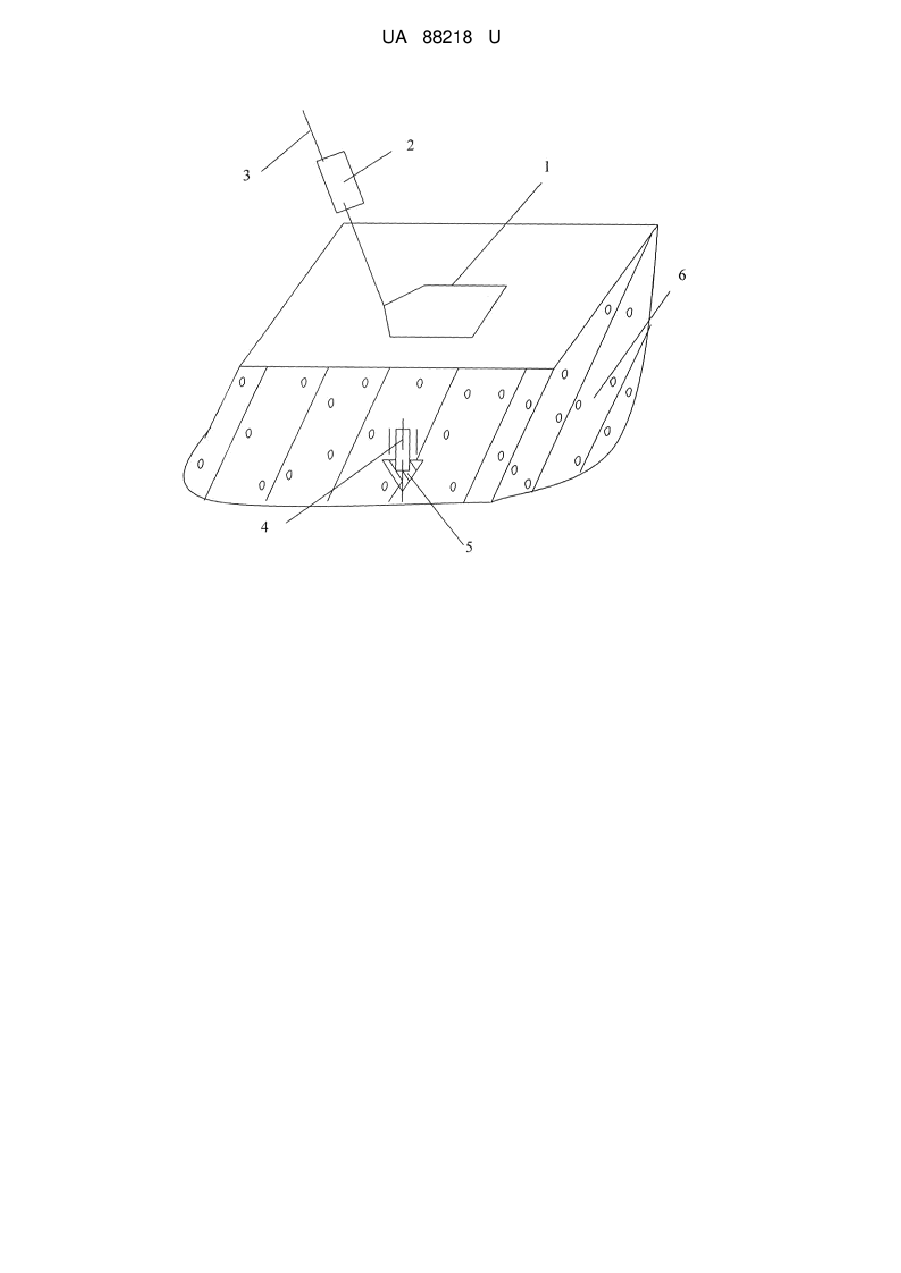

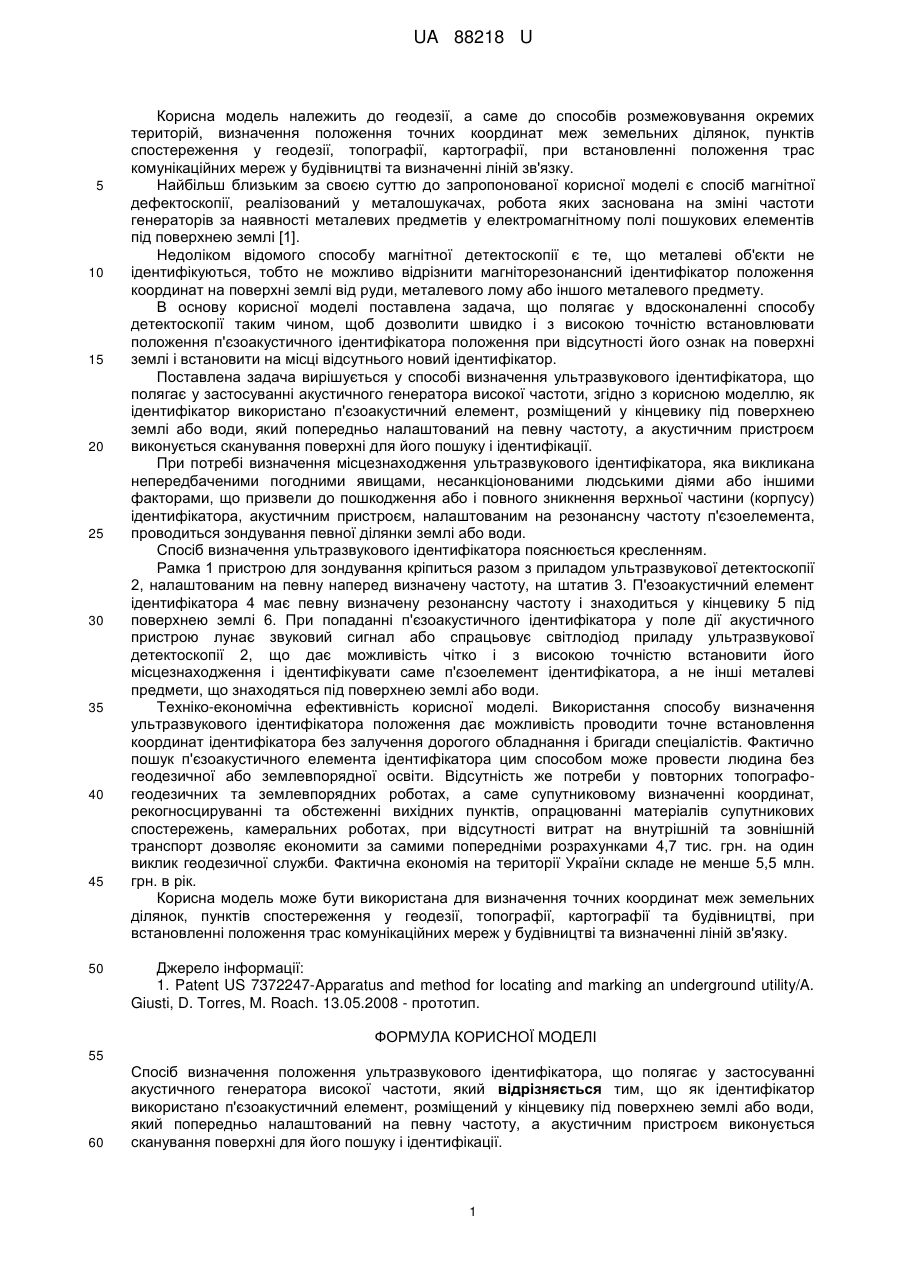

Реферат: UA 88218 U UA 88218 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до геодезії, а саме до способів розмежовування окремих територій, визначення положення точних координат меж земельних ділянок, пунктів спостереження у геодезії, топографії, картографії, при встановленні положення трас комунікаційних мереж у будівництві та визначенні ліній зв'язку. Найбільш близьким за своєю суттю до запропонованої корисної моделі є спосіб магнітної дефектоскопії, реалізований у металошукачах, робота яких заснована на зміні частоти генераторів за наявності металевих предметів у електромагнітному полі пошукових елементів під поверхнею землі [1]. Недоліком відомого способу магнітної детектоскопії є те, що металеві об'єкти не ідентифікуються, тобто не можливо відрізнити магніторезонансний ідентифікатор положення координат на поверхні землі від руди, металевого лому або іншого металевого предмету. В основу корисної моделі поставлена задача, що полягає у вдосконаленні способу детектоскопії таким чином, щоб дозволити швидко і з високою точністю встановлювати положення п'єзоакустичного ідентифікатора положення при відсутності його ознак на поверхні землі і встановити на місці відсутнього новий ідентифікатор. Поставлена задача вирішується у способі визначення ультразвукового ідентифікатора, що полягає у застосуванні акустичного генератора високої частоти, згідно з корисною моделлю, як ідентифікатор використано п'єзоакустичний елемент, розміщений у кінцевику під поверхнею землі або води, який попередньо налаштований на певну частоту, а акустичним пристроєм виконується сканування поверхні для його пошуку і ідентифікації. При потребі визначення місцезнаходження ультразвукового ідентифікатора, яка викликана непередбаченими погодними явищами, несанкціонованими людськими діями або іншими факторами, що призвели до пошкодження або і повного зникнення верхньої частини (корпусу) ідентифікатора, акустичним пристроєм, налаштованим на резонансну частоту п'єзоелемента, проводиться зондування певної ділянки землі або води. Спосіб визначення ультразвукового ідентифікатора пояснюється кресленням. Рамка 1 пристрою для зондування кріпиться разом з приладом ультразвукової детектоскопії 2, налаштованим на певну наперед визначену частоту, на штатив 3. П'езоакустичний елемент ідентифікатора 4 має певну визначену резонансну частоту і знаходиться у кінцевику 5 під поверхнею землі 6. При попаданні п'єзоакустичного ідентифікатора у поле дії акустичного пристрою лунає звуковий сигнал або спрацьовує світлодіод приладу ультразвукової детектоскопії 2, що дає можливість чітко і з високою точністю встановити його місцезнаходження і ідентифікувати саме п'єзоелемент ідентифікатора, а не інші металеві предмети, що знаходяться під поверхнею землі або води. Техніко-економічна ефективність корисної моделі. Використання способу визначення ультразвукового ідентифікатора положення дає можливість проводити точне встановлення координат ідентифікатора без залучення дорогого обладнання і бригади спеціалістів. Фактично пошук п'єзоакустичного елемента ідентифікатора цим способом може провести людина без геодезичної або землевпорядної освіти. Відсутність же потреби у повторних топографогеодезичних та землевпорядних роботах, а саме супутниковому визначенні координат, рекогносцируванні та обстеженні вихідних пунктів, опрацюванні матеріалів супутникових спостережень, камеральних роботах, при відсутності витрат на внутрішній та зовнішній транспорт дозволяє економити за самими попередніми розрахунками 4,7 тис. грн. на один виклик геодезичної служби. Фактична економія на території України складе не менше 5,5 млн. грн. в рік. Корисна модель може бути використана для визначення точних координат меж земельних ділянок, пунктів спостереження у геодезії, топографії, картографії та будівництві, при встановленні положення трас комунікаційних мереж у будівництві та визначенні ліній зв'язку. Джерело інформації: 1. Patent US 7372247-Apparatus and method for locating and marking an underground utility/A. Giusti, D. Torres, M. Roach. 13.05.2008 - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Спосіб визначення положення ультразвукового ідентифікатора, що полягає у застосуванні акустичного генератора високої частоти, який відрізняється тим, що як ідентифікатор використано п'єзоакустичний елемент, розміщений у кінцевику під поверхнею землі або води, який попередньо налаштований на певну частоту, а акустичним пристроєм виконується сканування поверхні для його пошуку і ідентифікації. 1 UA 88218 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
