Туковисівний апарат з вібраційним бункером

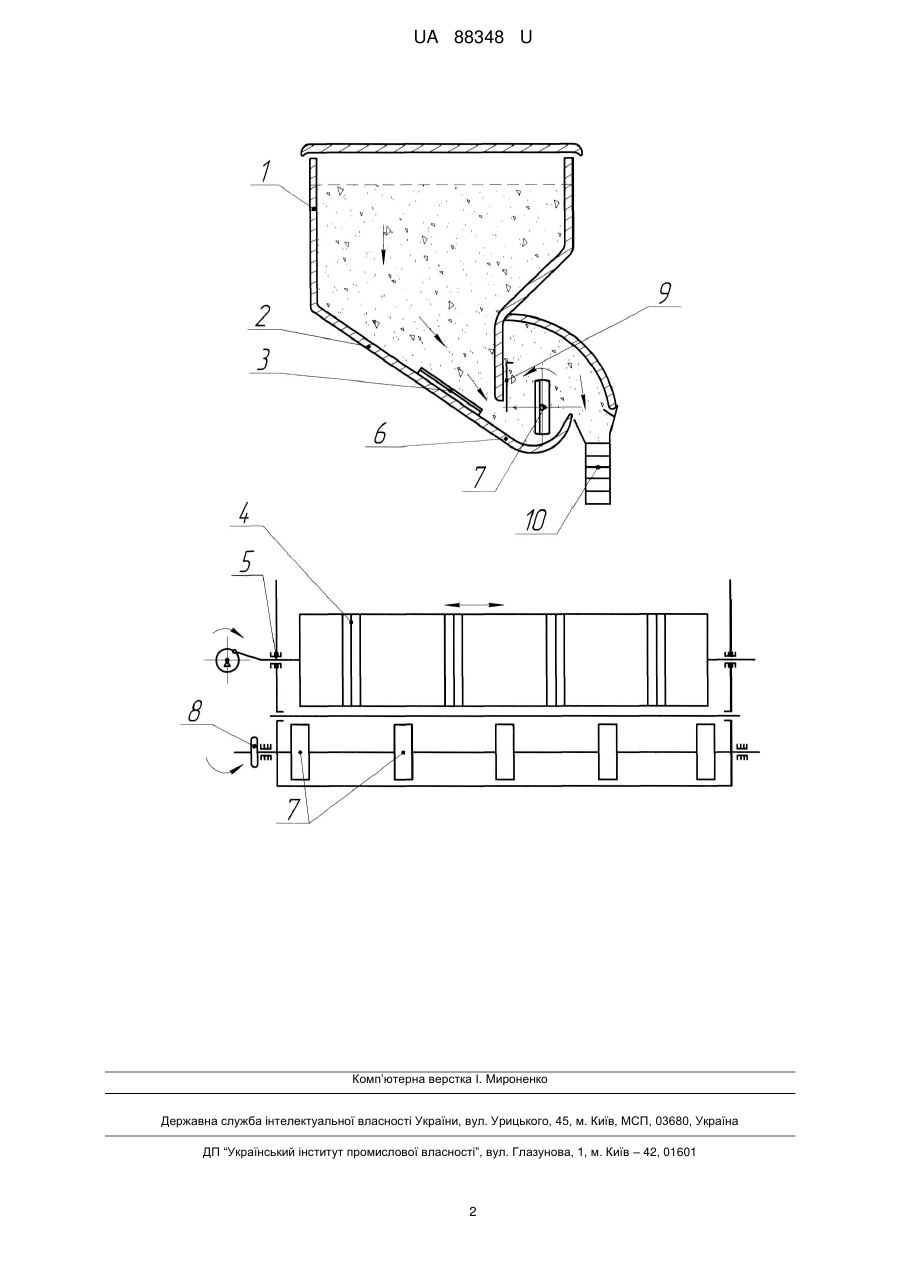

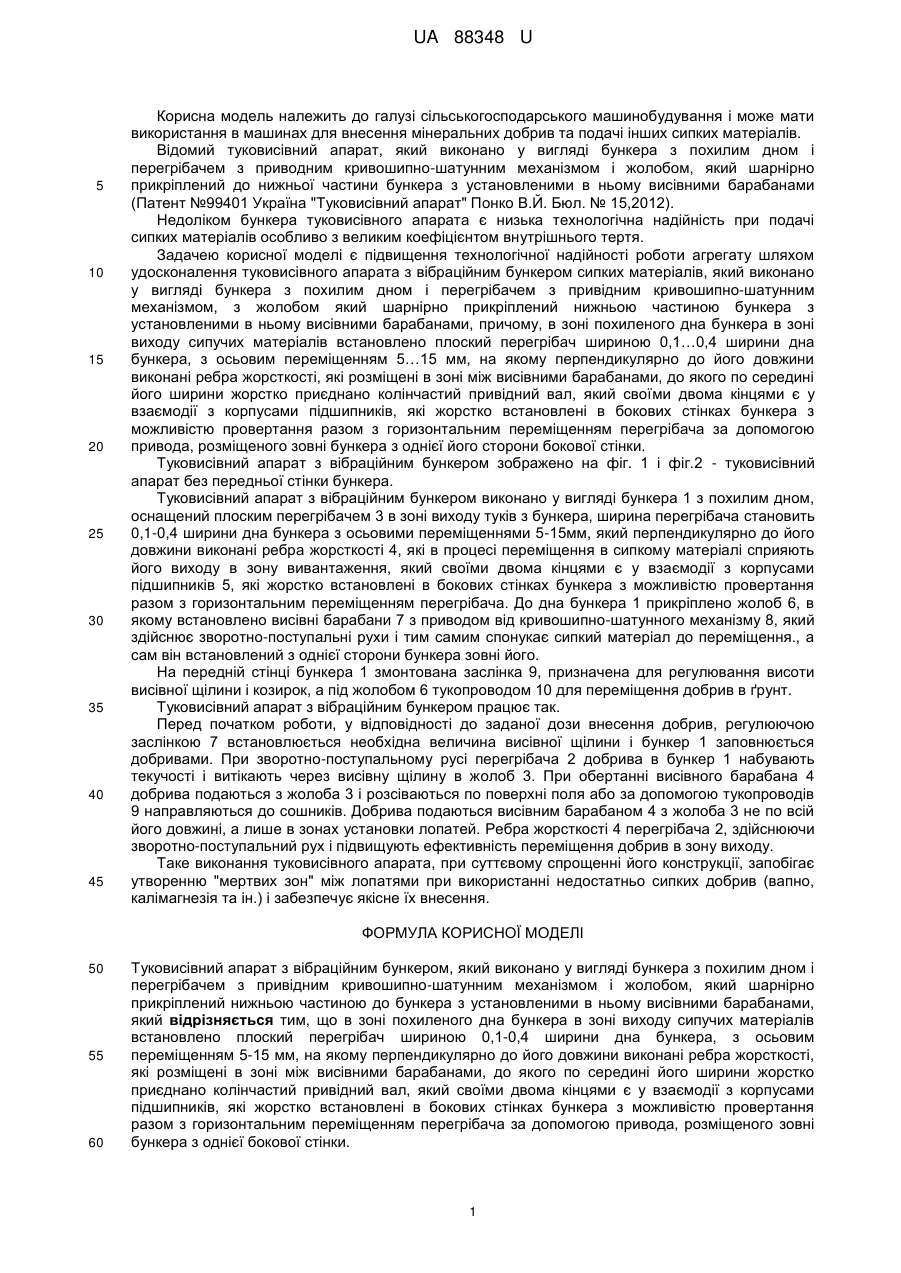

Реферат: Туковисівний апарат з вібраційним бункером, який виконано у вигляді бункера з похилим дном і перегрібачем з привідним кривошипно-шатунним механізмом і жолобом, який шарнірно прикріплений нижньою частиною до бункера з установленими в ньому висівними барабанами. В зоні похиленого дна бункера в зоні виходу сипучих матеріалів встановлено плоский перегрібач шириною 0,1-0,4 ширини дна бункера, з осьовим переміщенням 5-15 мм, на якому перпендикулярно до його довжини виконані ребра жорсткості, які розміщені в зоні між висівними барабанами, до якого по середині його ширини жорстко приєднано колінчастий привідний вал, який своїми двома кінцями є у взаємодії з корпусами підшипників, які жорстко встановлені в бокових стінках бункера з можливістю провертання разом з горизонтальним переміщенням перегрібача за допомогою привода, розміщеного зовні бункера з однієї бокової стінки. UA 88348 U (12) UA 88348 U UA 88348 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі сільськогосподарського машинобудування і може мати використання в машинах для внесення мінеральних добрив та подачі інших сипких матеріалів. Відомий туковисівний апарат, який виконано у вигляді бункера з похилим дном і перегрібачем з приводним кривошипно-шатунним механізмом і жолобом, який шарнірно прикріплений до нижньої частини бункера з установленими в ньому висівними барабанами (Патент №99401 Україна "Туковисівний апарат" Понко В.Й. Бюл. № 15,2012). Недоліком бункера туковисівного апарата є низька технологічна надійність при подачі сипких матеріалів особливо з великим коефіцієнтом внутрішнього тертя. Задачею корисної моделі є підвищення технологічної надійності роботи агрегату шляхом удосконалення туковисівного апарата з вібраційним бункером сипких матеріалів, який виконано у вигляді бункера з похилим дном і перегрібачем з привідним кривошипно-шатунним механізмом, з жолобом який шарнірно прикріплений нижньою частиною бункера з установленими в ньому висівними барабанами, причому, в зоні похиленого дна бункера в зоні виходу сипучих матеріалів встановлено плоский перегрібач шириною 0,1…0,4 ширини дна бункера, з осьовим переміщенням 5…15 мм, на якому перпендикулярно до його довжини виконані ребра жорсткості, які розміщені в зоні між висівними барабанами, до якого по середині його ширини жорстко приєднано колінчастий привідний вал, який своїми двома кінцями є у взаємодії з корпусами підшипників, які жорстко встановлені в бокових стінках бункера з можливістю провертання разом з горизонтальним переміщенням перегрібача за допомогою привода, розміщеного зовні бункера з однієї його сторони бокової стінки. Туковисівний апарат з вібраційним бункером зображено на фіг. 1 і фіг.2 - туковисівний апарат без передньої стінки бункера. Туковисівний апарат з вібраційним бункером виконано у вигляді бункера 1 з похилим дном, оснащений плоским перегрібачем 3 в зоні виходу туків з бункера, ширина перегрібача становить 0,1-0,4 ширини дна бункера з осьовими переміщеннями 5-15мм, який перпендикулярно до його довжини виконані ребра жорсткості 4, які в процесі переміщення в сипкому матеріалі сприяють його виходу в зону вивантаження, який своїми двома кінцями є у взаємодії з корпусами підшипників 5, які жорстко встановлені в бокових стінках бункера з можливістю провертання разом з горизонтальним переміщенням перегрібача. До дна бункера 1 прикріплено жолоб 6, в якому встановлено висівні барабани 7 з приводом від кривошипно-шатунного механізму 8, який здійснює зворотно-поступальні рухи і тим самим спонукає сипкий матеріал до переміщення., а сам він встановлений з однієї сторони бункера зовні його. На передній стінці бункера 1 змонтована заслінка 9, призначена для регулювання висоти висівної щілини і козирок, а під жолобом 6 тукопроводом 10 для переміщення добрив в ґрунт. Туковисівний апарат з вібраційним бункером працює так. Перед початком роботи, у відповідності до заданої дози внесення добрив, регулюючою заслінкою 7 встановлюється необхідна величина висівної щілини і бункер 1 заповнюється добривами. При зворотно-поступальному русі перегрібача 2 добрива в бункер 1 набувають текучості і витікають через висівну щілину в жолоб 3. При обертанні висівного барабана 4 добрива подаються з жолоба 3 і розсіваються по поверхні поля або за допомогою тукопроводів 9 направляються до сошників. Добрива подаються висівним барабаном 4 з жолоба 3 не по всій його довжині, а лише в зонах установки лопатей. Ребра жорсткості 4 перегрібача 2, здійснюючи зворотно-поступальний рух і підвищують ефективність переміщення добрив в зону виходу. Таке виконання туковисівного апарата, при суттєвому спрощенні його конструкції, запобігає утворенню "мертвих зон" між лопатями при використанні недостатньо сипких добрив (вапно, калімагнезія та ін.) і забезпечує якісне їх внесення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 Туковисівний апарат з вібраційним бункером, який виконано у вигляді бункера з похилим дном і перегрібачем з привідним кривошипно-шатунним механізмом і жолобом, який шарнірно прикріплений нижньою частиною до бункера з установленими в ньому висівними барабанами, який відрізняється тим, що в зоні похиленого дна бункера в зоні виходу сипучих матеріалів встановлено плоский перегрібач шириною 0,1-0,4 ширини дна бункера, з осьовим переміщенням 5-15 мм, на якому перпендикулярно до його довжини виконані ребра жорсткості, які розміщені в зоні між висівними барабанами, до якого по середині його ширини жорстко приєднано колінчастий привідний вал, який своїми двома кінцями є у взаємодії з корпусами підшипників, які жорстко встановлені в бокових стінках бункера з можливістю провертання разом з горизонтальним переміщенням перегрібача за допомогою привода, розміщеного зовні бункера з однієї бокової стінки. 1 UA 88348 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
