Туковисівний апарат

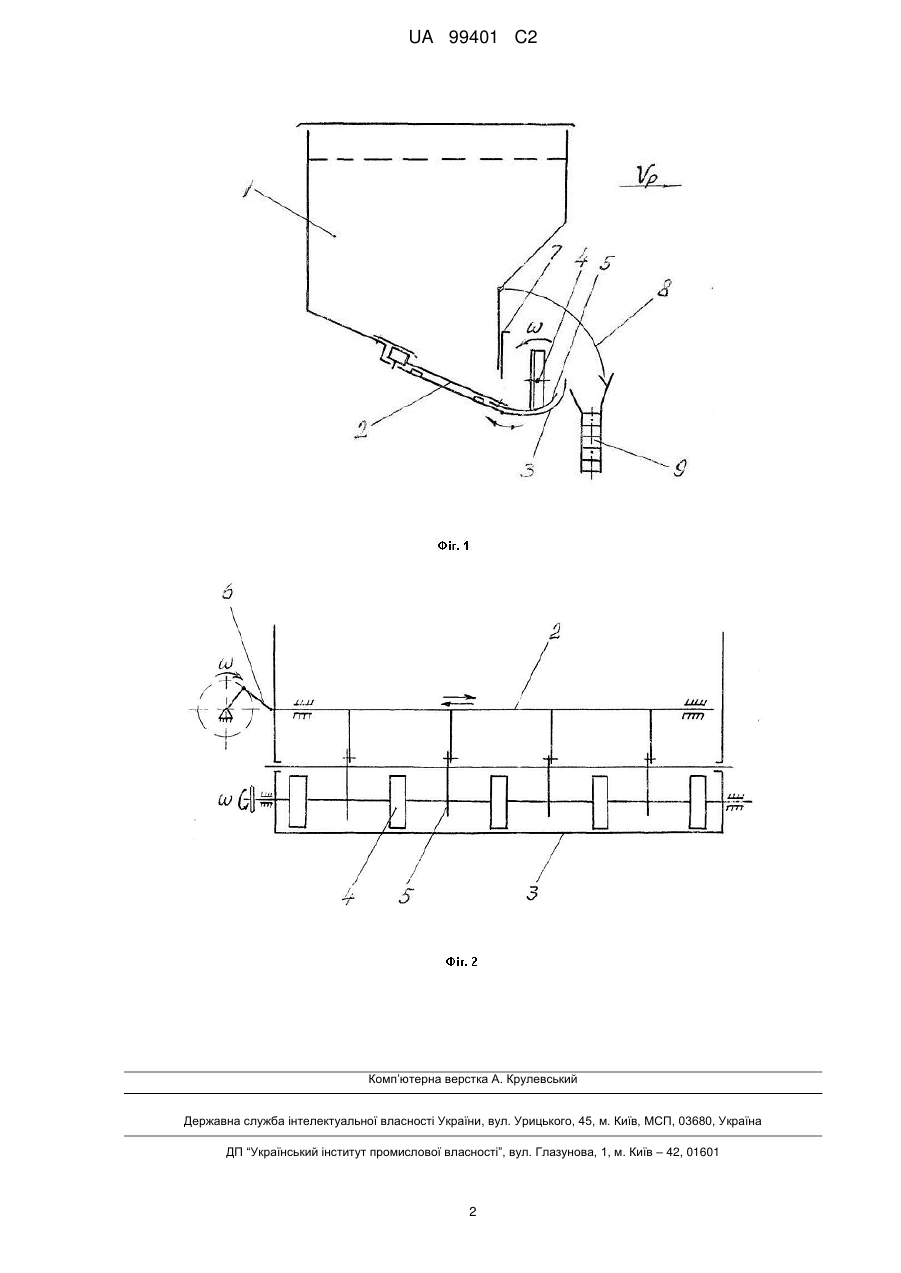

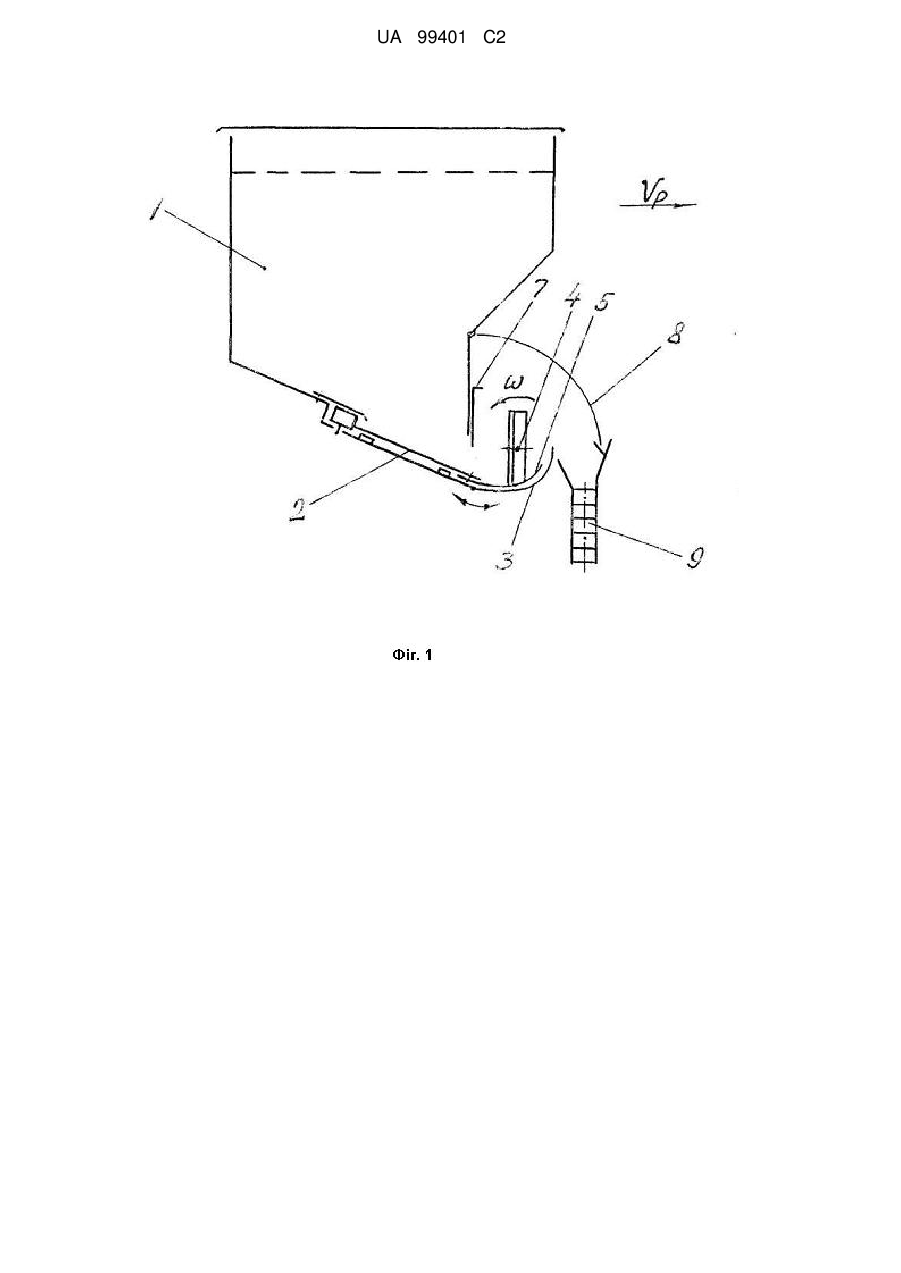

Реферат: Туковисівний апарат містить бункер з похилим дном і ворушилкою, до нижньої частини якого шарнірно прикріплений жолоб з висівним барабаном. Новим у запропонованому винаході є те, що вирушила оснащена розгрібаючими пальцями, форма яких копіює форму дна жолоба, розміщеними між лопатями висівного барабана. Таке виконання туковисівного апарата, при суттєвому спрощенні його конструкції, запобігає утворенню "мертвих зон" між лопатями при використанні недостатньо сипких добрив і забезпечує якісне їх внесення. UA 99401 C2 (12) UA 99401 C2 UA 99401 C2 5 10 15 20 25 30 35 40 45 Винахід належить до галузі сільськогосподарського машинобудування і може бути використаний на машинах для внесення добрив. Відомий туковисівний апарат сівалки для внесення добрив РТТ-42, який містить штамповану тарілку, прикріплену до косозубого вінця, два лопатевих скидачі, встановлених на приводному валу, механізм приводу та регулювання дози внесення (Турбин Б. Г. и др. Сельскохозяйственные машины. - Л., 1967, с. 166, рис. 103е, Кругляков М. П., Кругляков A. M. Механизация подготовки и внесения удобрений. - М.: Колос, 1965, с. 98-108). Недоліком цього туковисівного апарата є низька технологічна надійність при використанні недостатньо сипких матеріалів та складність конструкції, обумовлена конічним зубчатим приводом тарілок. Найбільш близьким за технічною суттю до туковисівного апарата, що пропонується, є туковисівний апарат, який містить бункер, оснащений похилим дном з ворушилкою, до нижньої частини якого шарнірно прикріплений жолоб з установленим в ньому висівним барабаном, виконаним у вигляді вала з лопатями і можливістю його осьового переміщення, механізм зворотно-поступального руху вала (АС № 1274640, кл. А01С 15/00, 1986 р.). Недоліком даного туковисівного апарата є складність конструкції, обумовлена механізмом зворотно-поступального руху висівного барабана або жолоба, а відтак - його низька технічна надійність. В основу запропонованого винаходу поставлена задача: шляхом спрощення конструкції відомого туковисівного апарата забезпечити отримання нового технічного результату, що полягає у підвищенні надійності його роботи. Поставлена задача вирішується наступним чином. У відомому апараті, що містить бункер з похилим дном і ворушилкою, до нижньої частини якого шарнірно закріплений жолоб з висівним барабаном, виконаним у вигляді вала з лопатями, установлені розгрібаючі пальці, які кріпляться до ворушилки, копіюють жолоб і розміщені між лопатями. На наведених кресленнях на фіг. 1 зображена принципова схема туковисівного апарата, на фіг. 2 - туковисівний апарат без передньої стінки бункера. Туковисівний апарат містить бункер 1 з похилим дном, оснащеним ворушилкою 2. До дна бункера 1 прикріплений жолоб 3, в якому встановлений висівний барабан 4, виконаний у вигляді вала з лопатями. Ворушилка 2 оснащена розгрібаючими пальцями 5, форма яких копіює форму дна жолоба 3, розміщеними між лопатями висівного барабана 4, і кривошипно-шатунним механізмом 6. На передній стінці бункера 1 змонтована заслінка 7, призначена для регулювання висоти висівної щілини, і козирок 8, а під жолобом 3 - тукопроводи 9. Туковисівний апарат працює так. Перед початком роботи, у відповідності до заданої дози внесення, регулюючою заслінкою 7 встановлюється необхідна висота висівної щілини і бункер 1 заповнюється добривами. При зворотно-поступальному русі ворушилки 2 добрива в бункері 1 набувають текучості і витікають через висівну щілину в жолоб 3. При обертанні висівного барабана 4 добрива викидаються з жолоба 3 і розсіваються по поверхні поля або за допомогою тукопроводів 9 направляються до сошників. Добрива викидаються висівним барабаном 4 з жолоба 3 не по всій його довжині, а лише в зонах установки лопатей. Розгрібаючі пальці 5 ворушилки 2, здійснюючи зворотнопоступальний рух, переміщують добриво до лопатей. Таке виконання туковисівного апарата, при суттєвому спрощенні його конструкції, запобігає утворенню "мертвих зон" між лопатями при використанні недостатньо сипких добрив (вапно, калімагнезія та ін.) і забезпечує якісне їх внесення. ФОРМУЛА ВИНАХОДУ 50 Туковисівний апарат, що містить бункер з похилим дном і ворушилкою, до нижньої частини якого шарнірно прикріплений жолоб з установленим в ньому висівним барабаном, який відрізняється тим, що ворушилка оснащена розгрібаючими пальцями, форма яких копіює форму дна жолоба, розміщеними між лопатями висівного барабана. 1 UA 99401 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
