Тримасовий вібраційний майданчик з електромагнітним приводом

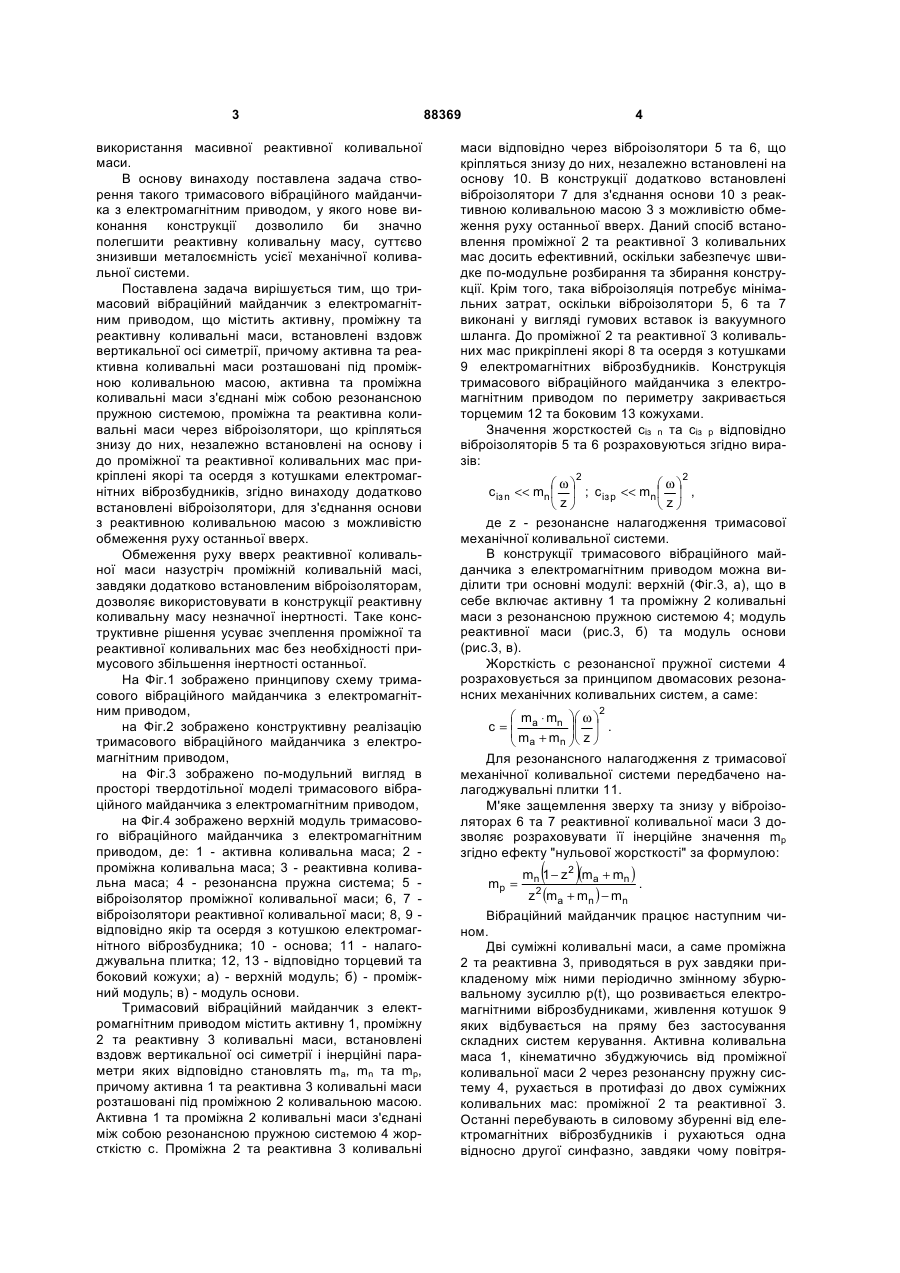

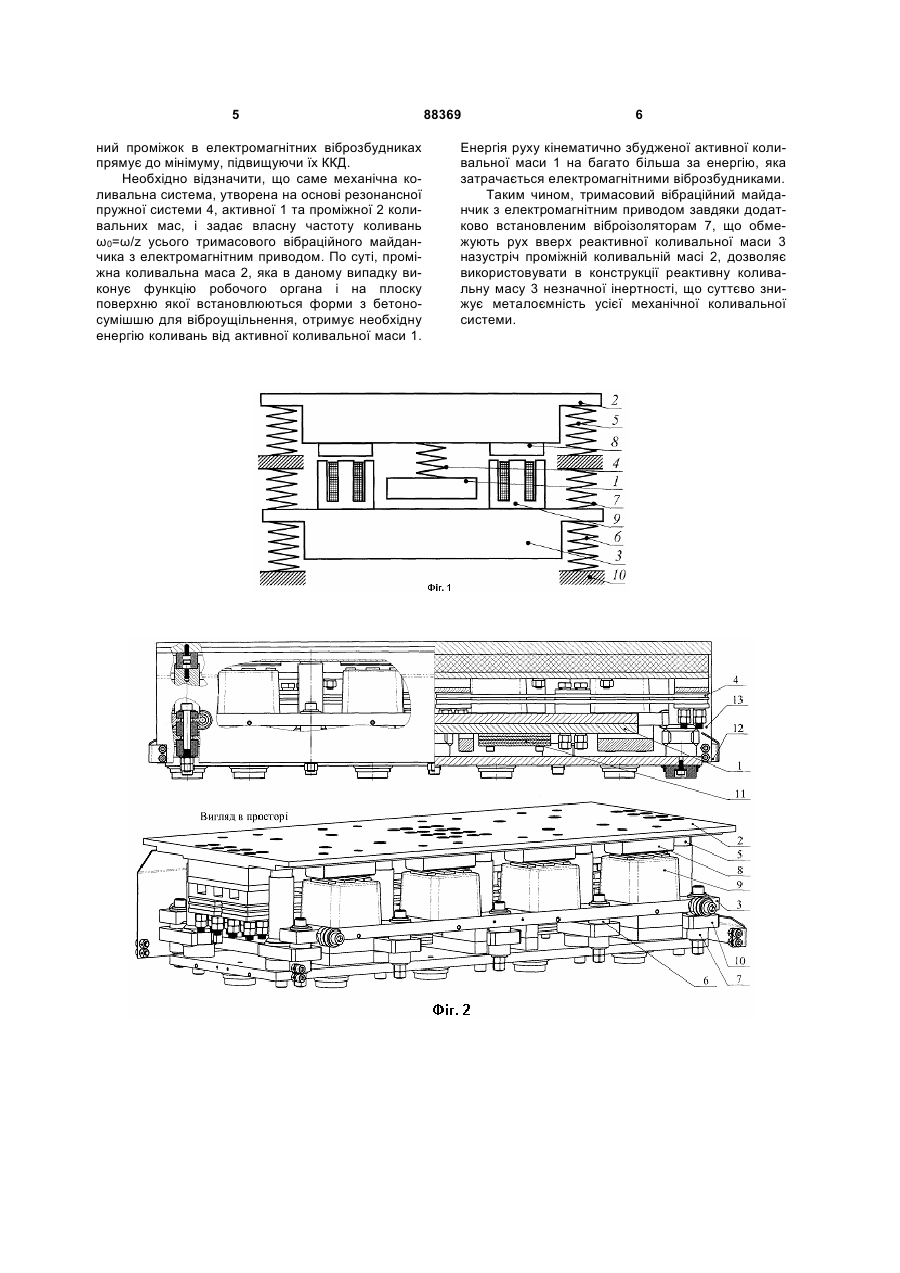

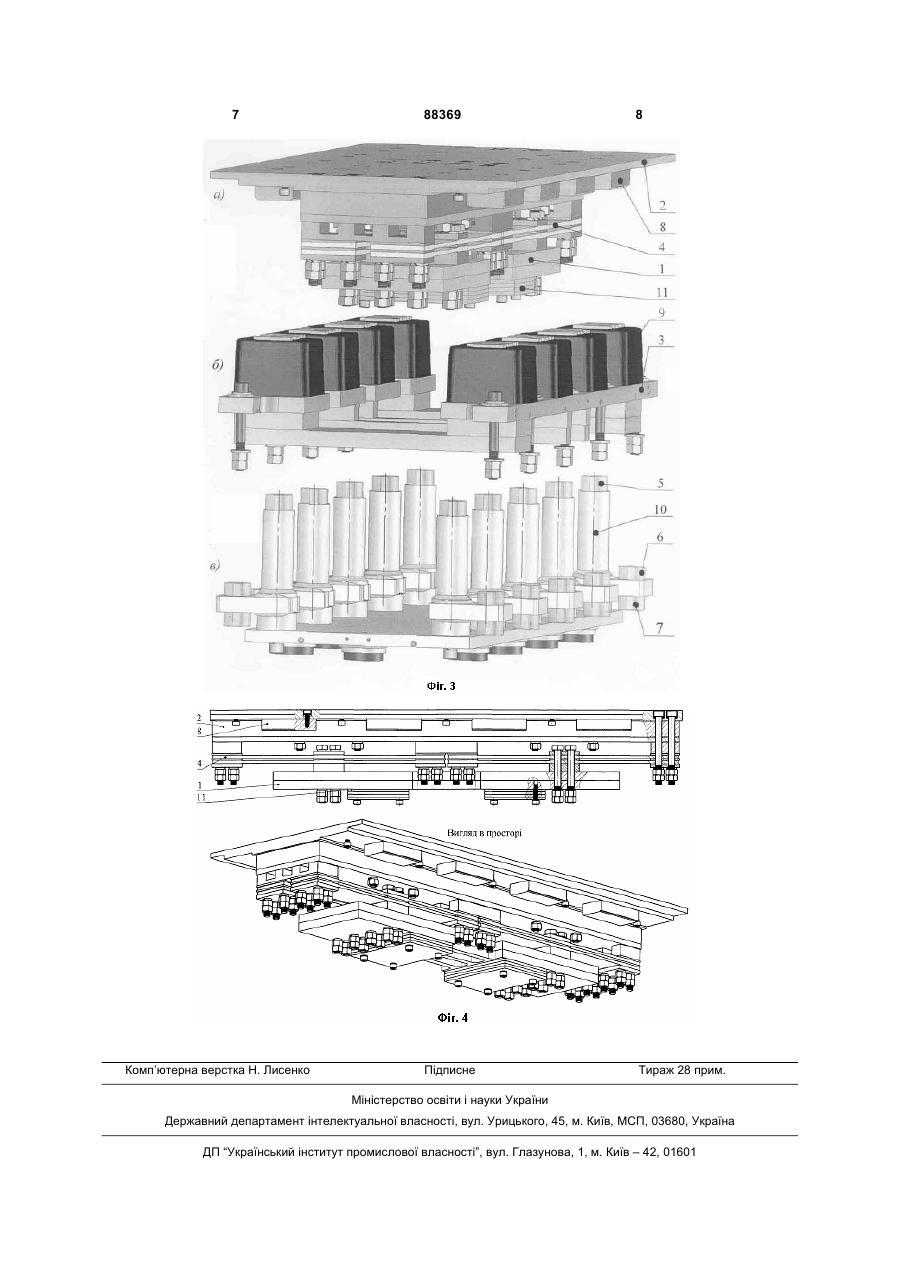

Тримасовий вібраційний майданчик з електромагнітним приводом, що містить активну, проміжну та реактивну коливальні маси, встановлені 3 використання масивної реактивної коливальної маси. В основу винаходу поставлена задача створення такого тримасового вібраційного майданчика з електромагнітним приводом, у якого нове виконання конструкції дозволило би значно полегшити реактивну коливальну масу, суттєво знизивши металоємність усієї механічної коливальної системи. Поставлена задача вирішується тим, що тримасовий вібраційний майданчик з електромагнітним приводом, що містить активну, проміжну та реактивну коливальні маси, встановлені вздовж вертикальної осі симетрії, причому активна та реактивна коливальні маси розташовані під проміжною коливальною масою, активна та проміжна коливальні маси з'єднані між собою резонансною пружною системою, проміжна та реактивна коливальні маси через віброізолятори, що кріпляться знизу до них, незалежно встановлені на основу і до проміжної та реактивної коливальних мас прикріплені якорі та осердя з котушками електромагнітних віброзбудників, згідно винаходу додатково встановлені віброізолятори, для з'єднання основи з реактивною коливальною масою з можливістю обмеження руху останньої вверх. Обмеження руху вверх реактивної коливальної маси назустріч проміжній коливальній масі, завдяки додатково встановленим віброізоляторам, дозволяє використовувати в конструкції реактивну коливальну масу незначної інертності. Таке конструктивне рішення усуває зчеплення проміжної та реактивної коливальних мас без необхідності примусового збільшення інертності останньої. На Фіг.1 зображено принципову схему тримасового вібраційного майданчика з електромагнітним приводом, на Фіг.2 зображено конструктивну реалізацію тримасового вібраційного майданчика з електромагнітним приводом, на Фіг.3 зображено по-модульний вигляд в просторі твердотільної моделі тримасового вібраційного майданчика з електромагнітним приводом, на Фіг.4 зображено верхній модуль тримасового вібраційного майданчика з електромагнітним приводом, де: 1 - активна коливальна маса; 2 проміжна коливальна маса; 3 - реактивна коливальна маса; 4 - резонансна пружна система; 5 віброізолятор проміжної коливальної маси; 6, 7 віброізолятори реактивної коливальної маси; 8, 9 відповідно якір та осердя з котушкою електромагнітного віброзбудника; 10 - основа; 11 - налагоджувальна плитка; 12, 13 - відповідно торцевий та боковий кожухи; а) - верхній модуль; б) - проміжний модуль; в) - модуль основи. Тримасовий вібраційний майданчик з електромагнітним приводом містить активну 1, проміжну 2 та реактивну 3 коливальні маси, встановлені вздовж вертикальної осі симетрії і інерційні параметри яких відповідно становлять mа, mn та mр, причому активна 1 та реактивна 3 коливальні маси розташовані під проміжною 2 коливальною масою. Активна 1 та проміжна 2 коливальні маси з'єднані між собою резонансною пружною системою 4 жорсткістю с. Проміжна 2 та реактивна 3 коливальні 88369 4 маси відповідно через віброізолятори 5 та 6, що кріпляться знизу до них, незалежно встановлені на основу 10. В конструкції додатково встановлені віброізолятори 7 для з'єднання основи 10 з реактивною коливальною масою 3 з можливістю обмеження руху останньої вверх. Даний спосіб встановлення проміжної 2 та реактивної 3 коливальних мас досить ефективний, оскільки забезпечує швидке по-модульне розбирання та збирання конструкції. Крім того, така віброізоляція потребує мінімальних затрат, оскільки віброізолятори 5, 6 та 7 виконані у вигляді гумових вставок із вакуумного шланга. До проміжної 2 та реактивної 3 коливальних мас прикріплені якорі 8 та осердя з котушками 9 електромагнітних віброзбудників. Конструкція тримасового вібраційного майданчика з електромагнітним приводом по периметру закривається торцемим 12 та боковим 13 кожухами. Значення жорсткостей сіз n та сiз р відповідно віброізоляторів 5 та 6 розраховуються згідно виразів: 2 2 ⎛ ω⎞ ⎛ ω⎞ c із n
