Малогабаритна переносна пічка з примусовою подачею повітря

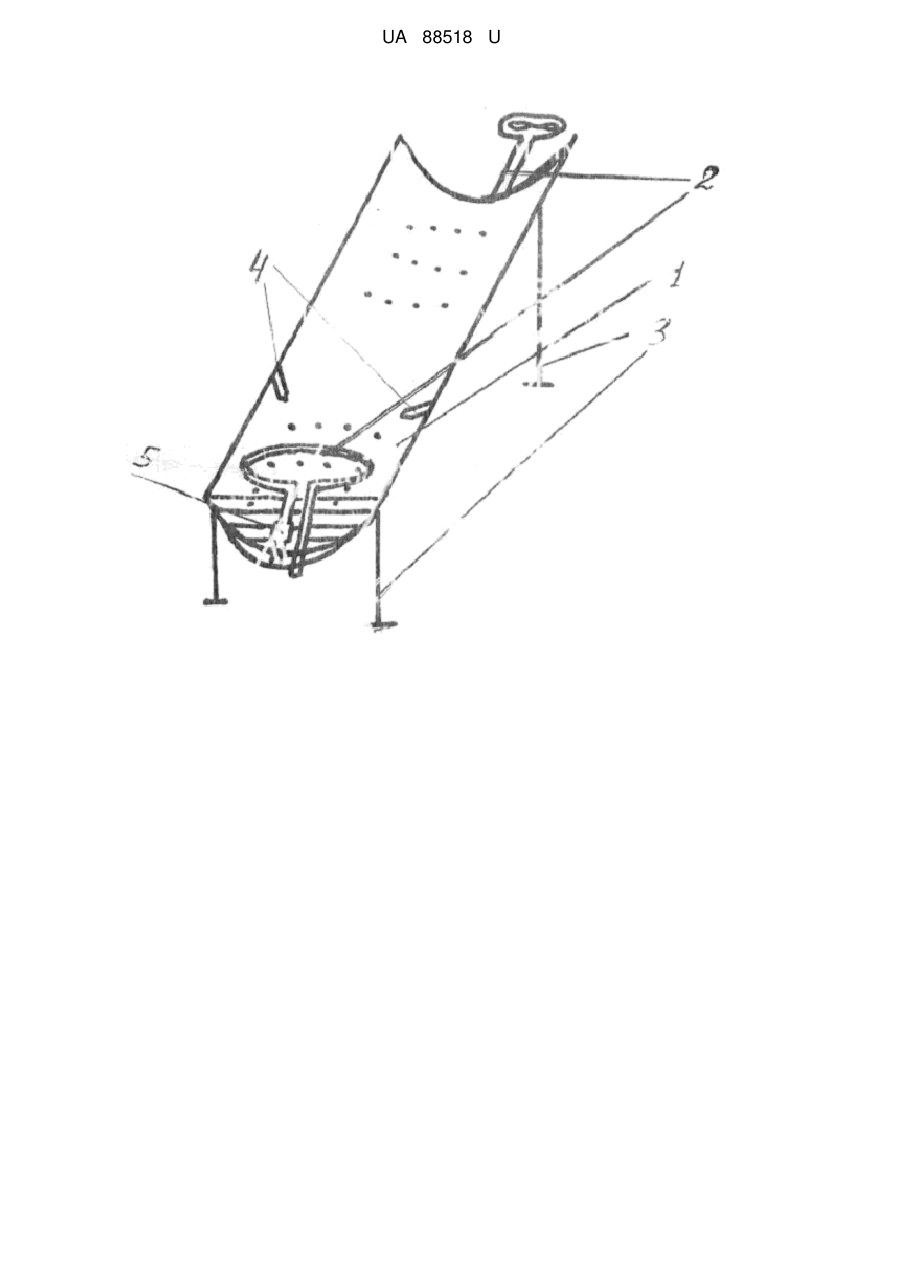

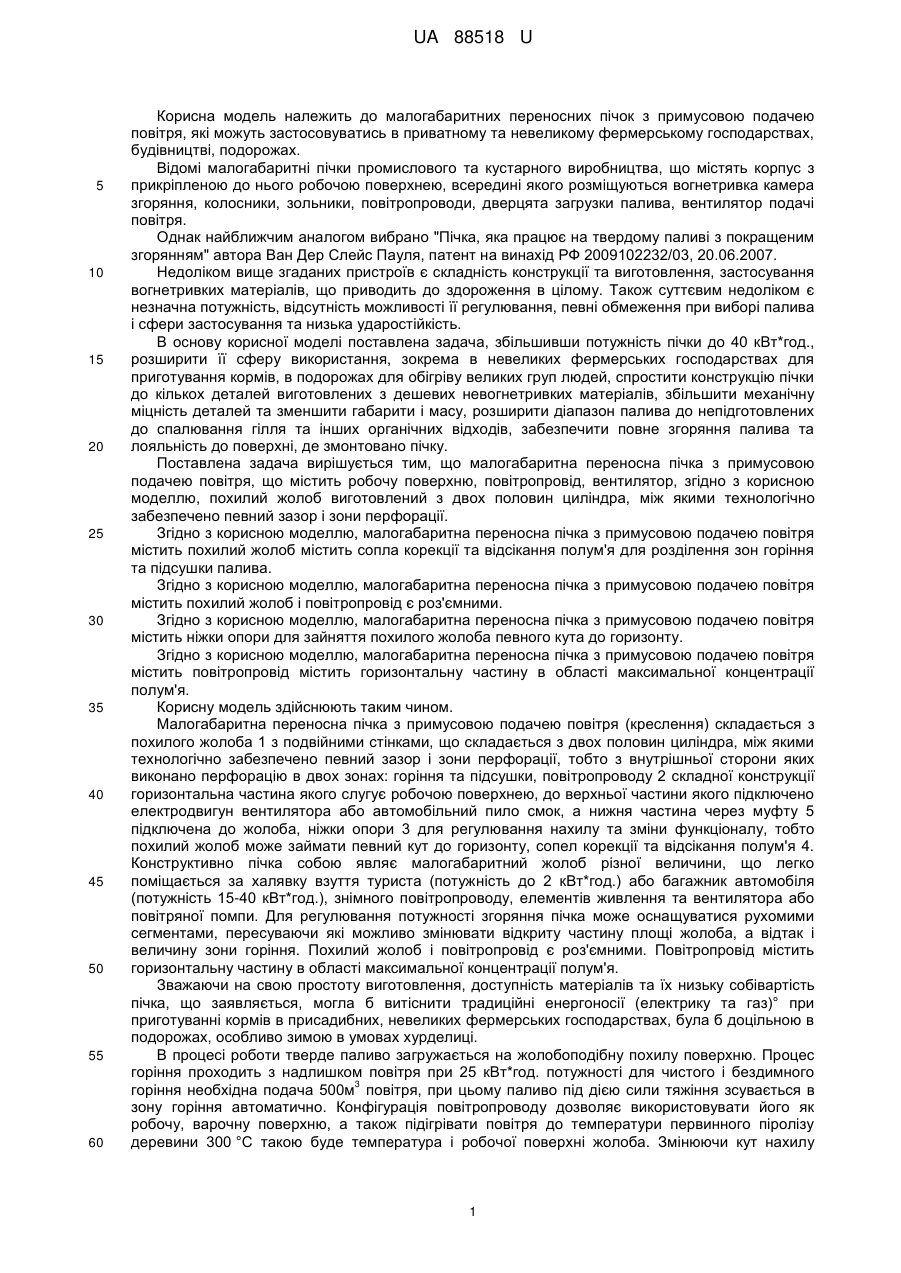

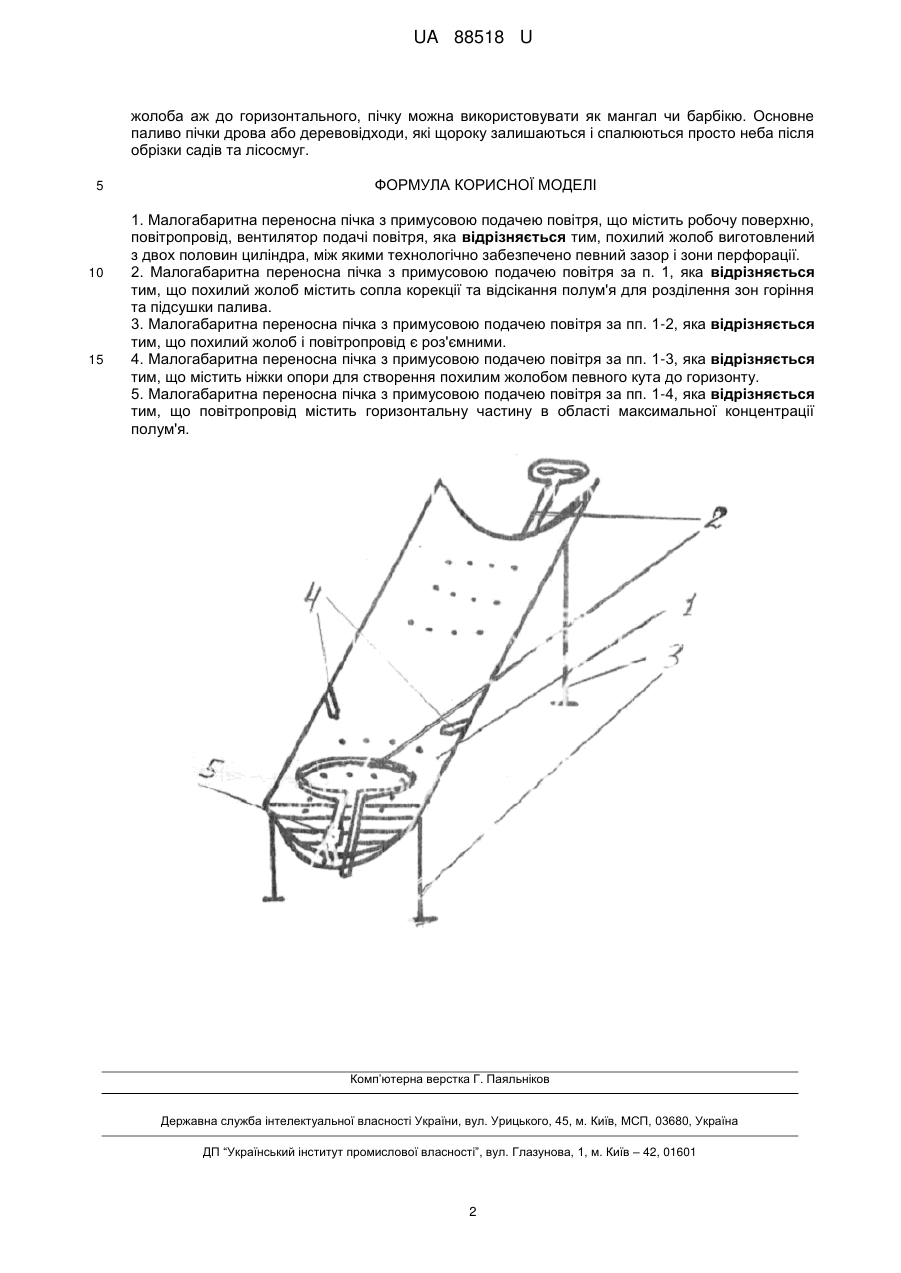

Реферат: UA 88518 U UA 88518 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до малогабаритних переносних пічок з примусовою подачею повітря, які можуть застосовуватись в приватному та невеликому фермерському господарствах, будівництві, подорожах. Відомі малогабаритні пічки промислового та кустарного виробництва, що містять корпус з прикріпленою до нього робочою поверхнею, всередині якого розміщуються вогнетривка камера згоряння, колосники, зольники, повітропроводи, дверцята загрузки палива, вентилятор подачі повітря. Однак найближчим аналогом вибрано "Пічка, яка працює на твердому паливі з покращеним згорянням" автора Ван Дер Слейс Пауля, патент на винахід РФ 2009102232/03, 20.06.2007. Недоліком вище згаданих пристроїв є складність конструкції та виготовлення, застосування вогнетривких матеріалів, що приводить до здороження в цілому. Також суттєвим недоліком є незначна потужність, відсутність можливості її регулювання, певні обмеження при виборі палива і сфери застосування та низька ударостійкість. В основу корисної моделі поставлена задача, збільшивши потужність пічки до 40 кВт*год., розширити її сферу використання, зокрема в невеликих фермерських господарствах для приготування кормів, в подорожах для обігріву великих груп людей, спростити конструкцію пічки до кількох деталей виготовлених з дешевих невогнетривких матеріалів, збільшити механічну міцність деталей та зменшити габарити і масу, розширити діапазон палива до непідготовлених до спалювання гілля та інших органічних відходів, забезпечити повне згоряння палива та лояльність до поверхні, де змонтовано пічку. Поставлена задача вирішується тим, що малогабаритна переносна пічка з примусовою подачею повітря, що містить робочу поверхню, повітропровід, вентилятор, згідно з корисною моделлю, похилий жолоб виготовлений з двох половин циліндра, між якими технологічно забезпечено певний зазор і зони перфорації. Згідно з корисною моделлю, малогабаритна переносна пічка з примусовою подачею повітря містить похилий жолоб містить сопла корекції та відсікання полум'я для розділення зон горіння та підсушки палива. Згідно з корисною моделлю, малогабаритна переносна пічка з примусовою подачею повітря містить похилий жолоб і повітропровід є роз'ємними. Згідно з корисною моделлю, малогабаритна переносна пічка з примусовою подачею повітря містить ніжки опори для зайняття похилого жолоба певного кута до горизонту. Згідно з корисною моделлю, малогабаритна переносна пічка з примусовою подачею повітря містить повітропровід містить горизонтальну частину в області максимальної концентрації полум'я. Корисну модель здійснюють таким чином. Малогабаритна переносна пічка з примусовою подачею повітря (креслення) складається з похилого жолоба 1 з подвійними стінками, що складається з двох половин циліндра, між якими технологічно забезпечено певний зазор і зони перфорації, тобто з внутрішньої сторони яких виконано перфорацію в двох зонах: горіння та підсушки, повітропроводу 2 складної конструкції горизонтальна частина якого слугує робочою поверхнею, до верхньої частини якого підключено електродвигун вентилятора або автомобільний пило смок, а нижня частина через муфту 5 підключена до жолоба, ніжки опори 3 для регулювання нахилу та зміни функціоналу, тобто похилий жолоб може займати певний кут до горизонту, сопел корекції та відсікання полум'я 4. Конструктивно пічка собою являє малогабаритний жолоб різної величини, що легко поміщається за халявку взуття туриста (потужність до 2 кВт*год.) або багажник автомобіля (потужність 15-40 кВт*год.), знімного повітропроводу, елементів живлення та вентилятора або повітряної помпи. Для регулювання потужності згоряння пічка може оснащуватися рухомими сегментами, пересуваючи які можливо змінювати відкриту частину площі жолоба, а відтак і величину зони горіння. Похилий жолоб і повітропровід є роз'ємними. Повітропровід містить горизонтальну частину в області максимальної концентрації полум'я. Зважаючи на свою простоту виготовлення, доступність матеріалів та їх низьку собівартість пічка, що заявляється, могла б витіснити традиційні енергоносії (електрику та газ)° при приготуванні кормів в присадибних, невеликих фермерських господарствах, була б доцільною в подорожах, особливо зимою в умовах хурделиці. В процесі роботи тверде паливо загружається на жолобоподібну похилу поверхню. Процес горіння проходить з надлишком повітря при 25 кВт*год. потужності для чистого і бездимного 3 горіння необхідна подача 500м повітря, при цьому паливо під дією сили тяжіння зсувається в зону горіння автоматично. Конфігурація повітропроводу дозволяє використовувати його як робочу, варочну поверхню, а також підігрівати повітря до температури первинного піролізу деревини 300 °C такою буде температура і робочої поверхні жолоба. Змінюючи кут нахилу 1 UA 88518 U жолоба аж до горизонтального, пічку можна використовувати як мангал чи барбікю. Основне паливо пічки дрова або деревовідходи, які щороку залишаються і спалюються просто неба після обрізки садів та лісосмуг. 5 10 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Малогабаритна переносна пічка з примусовою подачею повітря, що містить робочу поверхню, повітропровід, вентилятор подачі повітря, яка відрізняється тим, похилий жолоб виготовлений з двох половин циліндра, між якими технологічно забезпечено певний зазор і зони перфорації. 2. Малогабаритна переносна пічка з примусовою подачею повітря за п. 1, яка відрізняється тим, що похилий жолоб містить сопла корекції та відсікання полум'я для розділення зон горіння та підсушки палива. 3. Малогабаритна переносна пічка з примусовою подачею повітря за пп. 1-2, яка відрізняється тим, що похилий жолоб і повітропровід є роз'ємними. 4. Малогабаритна переносна пічка з примусовою подачею повітря за пп. 1-3, яка відрізняється тим, що містить ніжки опори для створення похилим жолобом певного кута до горизонту. 5. Малогабаритна переносна пічка з примусовою подачею повітря за пп. 1-4, яка відрізняється тим, що повітропровід містить горизонтальну частину в області максимальної концентрації полум'я. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
