Газовий пальник із примусовою подачею повітря
Номер патенту: 44560
Опубліковано: 12.10.2009
Автори: Сафонова Олена Костянтинівна, Попов Анатолій Леонідович, Безбородов Денис Леонідович, Пархоменко Олена Олександрівна, Саф'янц Артем Сергійович, Саф'янц Сергій Матвійович
Формула / Реферат
Газовий пальник із примусовою подачею повітря, що містить циліндричний корпус із патрубками для подачі газу й повітря, у якому встановлена трубна дошка з розташованими в ній по колу паралельно осі пальника газовими соплами, на яких установлені лопатки для закручування повітря, який відрізняється тим, що газові сопла діаметром, рівним 0,015-0,017 діаметра корпуса, що розташовані по колу діаметром, рівним 0,9-0,93 діаметра корпуса, розміщені із кроком, рівним 7,9-8,1 діаметра сопла.
Текст

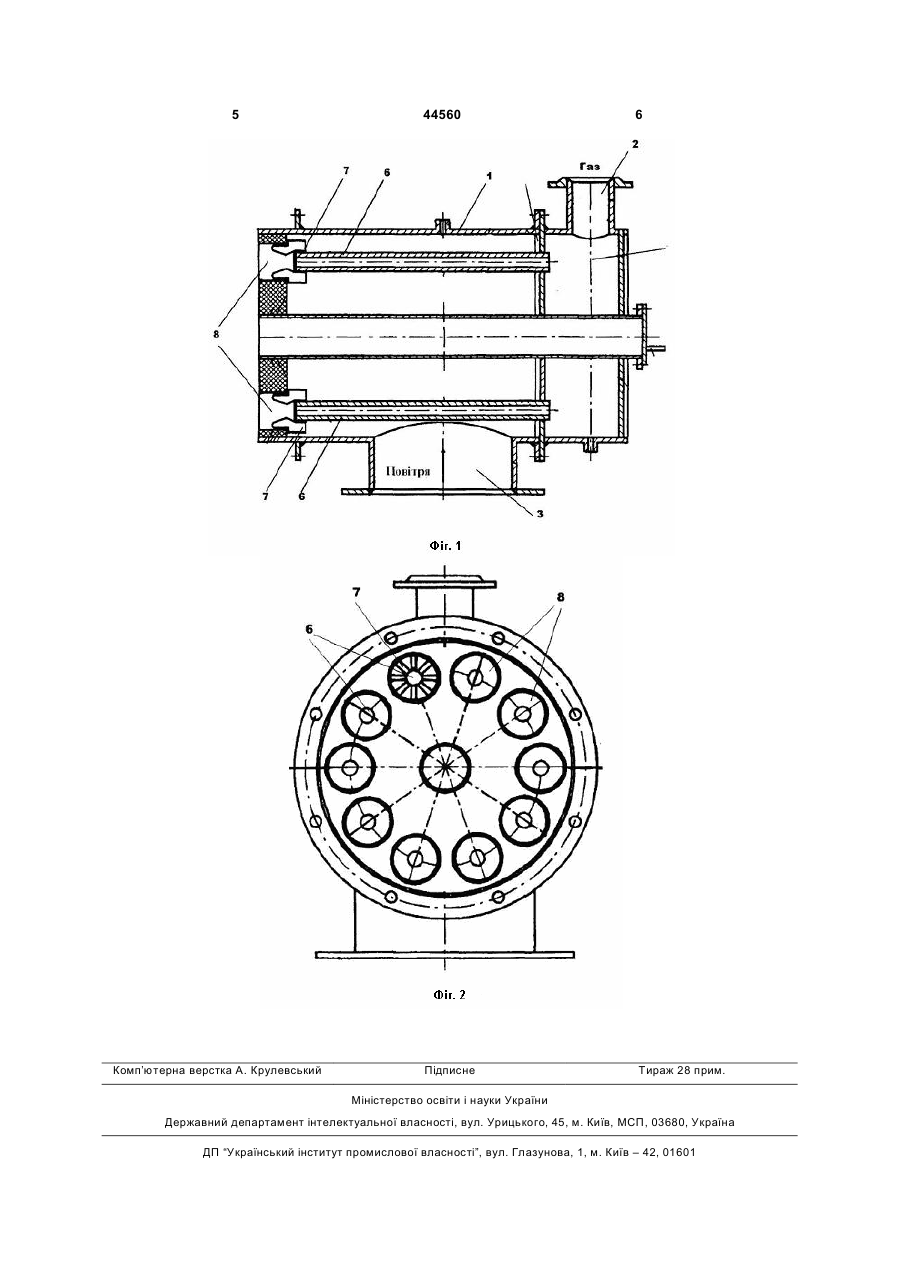

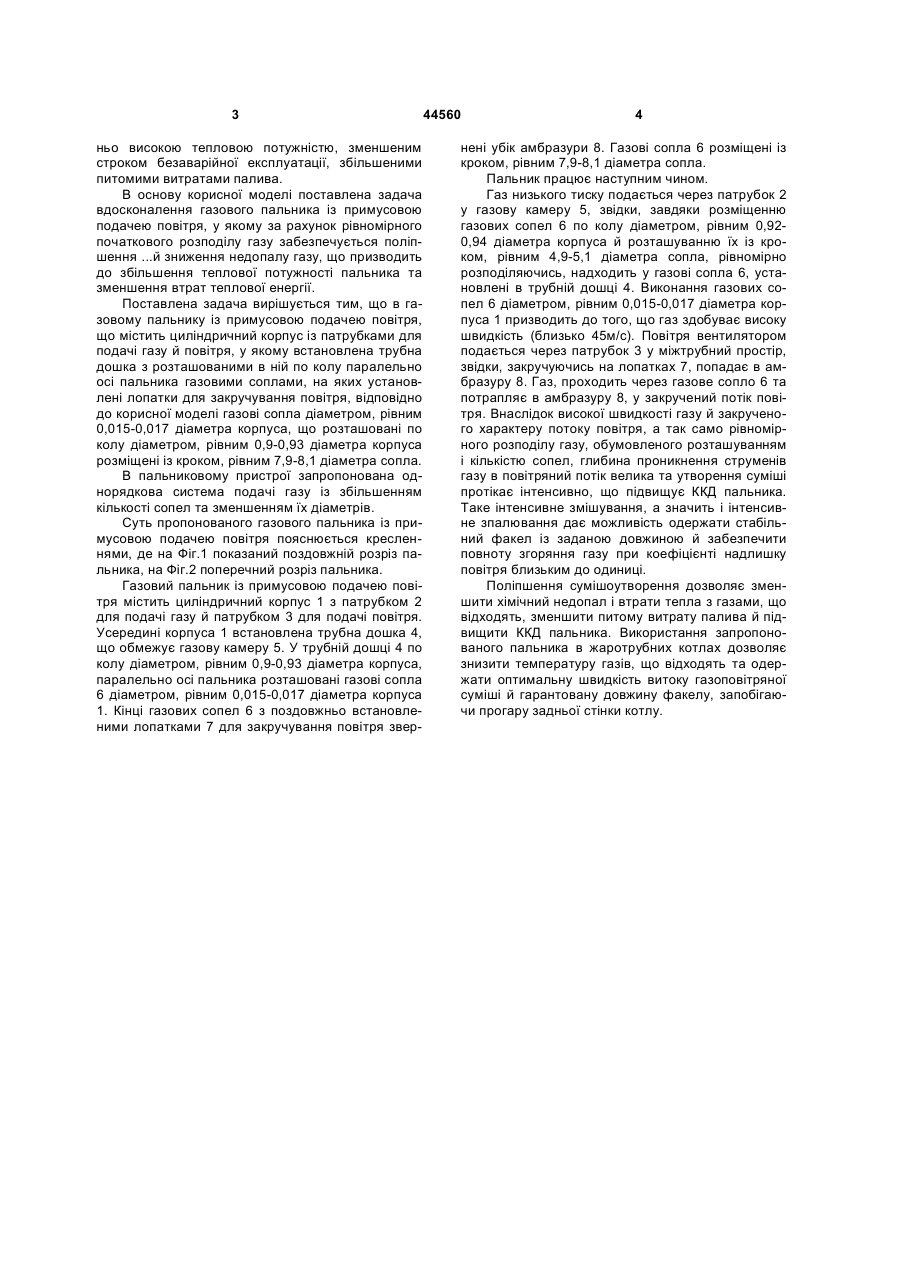

Газовий пальник із примусовою подачею повітря, що містить циліндричний корпус із патрубками для подачі газу й повітря, у якому встановлена трубна дошка з розташованими в ній по колу паралельно осі пальника газовими соплами, на яких установлені лопатки для закручування повітря, який відрізняється тим, що газові сопла діаметром, рівним 0,015-0,017 діаметра корпуса, що розташовані по колу діаметром, рівним 0,9-0,93 діаметра корпуса, розміщені із кроком, рівним 7,9-8,1 діаметра сопла. (19) (21) u200903588 (22) 13.04.2009 (24) 12.10.2009 (46) 12.10.2009, Бюл.№ 19, 2009 р. (72) САФ'ЯНЦ СЕРГІЙ МАТВІЙОВИЧ, САФОНОВА ОЛЕНА КОСТЯНТИНІВНА, ПОПОВ АНАТОЛІЙ ЛЕОНІДОВИЧ, БЕЗБОРОДОВ ДЕНИС ЛЕОНІДОВИЧ, САФ'ЯНЦ АРТЕМ СЕРГІЙОВИЧ, ПАРХОМЕНКО ОЛЕНА ОЛЕКСАНДРІВНА (73) ДЕРЖАВНИЙ ВИЩИЙ НАВЧАЛЬНИЙ ЗАКЛАД "ДОНЕЦЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ" 3 ньо високою тепловою потужністю, зменшеним строком безаварійної експлуатації, збільшеними питомими витратами палива. В основу корисної моделі поставлена задача вдосконалення газового пальника із примусовою подачею повітря, у якому за рахунок рівномірного початкового розподілу газу забезпечується поліпшення ...й зниження недопалу газу, що призводить до збільшення теплової потужності пальника та зменшення втрат теплової енергії. Поставлена задача вирішується тим, що в газовому пальнику із примусовою подачею повітря, що містить циліндричний корпус із патрубками для подачі газу й повітря, у якому встановлена трубна дошка з розташованими в ній по колу паралельно осі пальника газовими соплами, на яких установлені лопатки для закручування повітря, відповідно до корисної моделі газові сопла діаметром, рівним 0,015-0,017 діаметра корпуса, що розташовані по колу діаметром, рівним 0,9-0,93 діаметра корпуса розміщені із кроком, рівним 7,9-8,1 діаметра сопла. В пальниковому пристрої запропонована однорядкова система подачі газу із збільшенням кількості сопел та зменшенням їх діаметрів. Суть пропонованого газового пальника із примусовою подачею повітря пояснюється кресленнями, де на Фіг.1 показаний поздовжній розріз пальника, на Фіг.2 поперечний розріз пальника. Газовий пальник із примусовою подачею повітря містить циліндричний корпус 1 з патрубком 2 для подачі газу й патрубком 3 для подачі повітря. Усередині корпуса 1 встановлена трубна дошка 4, що обмежує газову камеру 5. У трубній дошці 4 по колу діаметром, рівним 0,9-0,93 діаметра корпуса, паралельно осі пальника розташовані газові сопла 6 діаметром, рівним 0,015-0,017 діаметра корпуса 1. Кінці газових сопел 6 з поздовжньо встановленими лопатками 7 для закручування повітря звер 44560 4 нені убік амбразури 8. Газові сопла 6 розміщені із кроком, рівним 7,9-8,1 діаметра сопла. Пальник працює наступним чином. Газ низького тиску подається через патрубок 2 у газову камеру 5, звідки, завдяки розміщенню газових сопел 6 по колу діаметром, рівним 0,920,94 діаметра корпуса й розташуванню їх із кроком, рівним 4,9-5,1 діаметра сопла, рівномірно розподіляючись, надходить у газові сопла 6, установлені в трубній дошці 4. Виконання газових сопел 6 діаметром, рівним 0,015-0,017 діаметра корпуса 1 призводить до того, що газ здобуває високу швидкість (близько 45м/с). Повітря вентилятором подається через патрубок 3 у міжтрубний простір, звідки, закручуючись на лопатках 7, попадає в амбразуру 8. Газ, проходить через газове сопло 6 та потрапляє в амбразуру 8, у закручений потік повітря. Внаслідок високої швидкості газу й закрученого характеру потоку повітря, а так само рівномірного розподілу газу, обумовленого розташуванням і кількістю сопел, глибина проникнення струменів газу в повітряний потік велика та утворення суміші протікає інтенсивно, що підвищує ККД пальника. Таке інтенсивне змішування, а значить і інтенсивне зпалювання дає можливість одержати стабільний факел із заданою довжиною й забезпечити повноту згоряння газу при коефіцієнті надлишку повітря близьким до одиниці. Поліпшення сумішоутворення дозволяє зменшити хімічний недопал і втрати тепла з газами, що відходять, зменшити питому витрату палива й підвищити ККД пальника. Використання запропонованого пальника в жаротрубних котлах дозволяє знизити температуру газів, що відходять та одержати оптимальну швидкість витоку газоповітряної суміші й гарантовану довжину факелу, запобігаючи прогару задньої стінки котлу. 5 Комп’ютерна верстка А. Крулевський 44560 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюGas burner with forced air supply
Автори англійськоюSafiants Serhii Matviiovych, Safonova Olena Kostiantynivna, Popov Anatolii Leonidovych, Bezborodov Denys Leonidovych, Safiants Artem Serhiiovych, Parkhomenko Olena Oleksandrivna
Назва патенту російськоюГазовая горелка с принудительной подачей воздуха
Автори російськоюСафьянц Сергей Матвеевич, Сафонова Елена Константиновна, Попов Анатолий Леонидович, Безбородов Денис Леонидович, Сафьянц Артем Сергеевич, Пархоменко Елена Александровна
МПК / Мітки
МПК: F23D 14/02
Мітки: газовий, подачею, примусовою, пальник, повітря
