Електроакустичний перетворювач

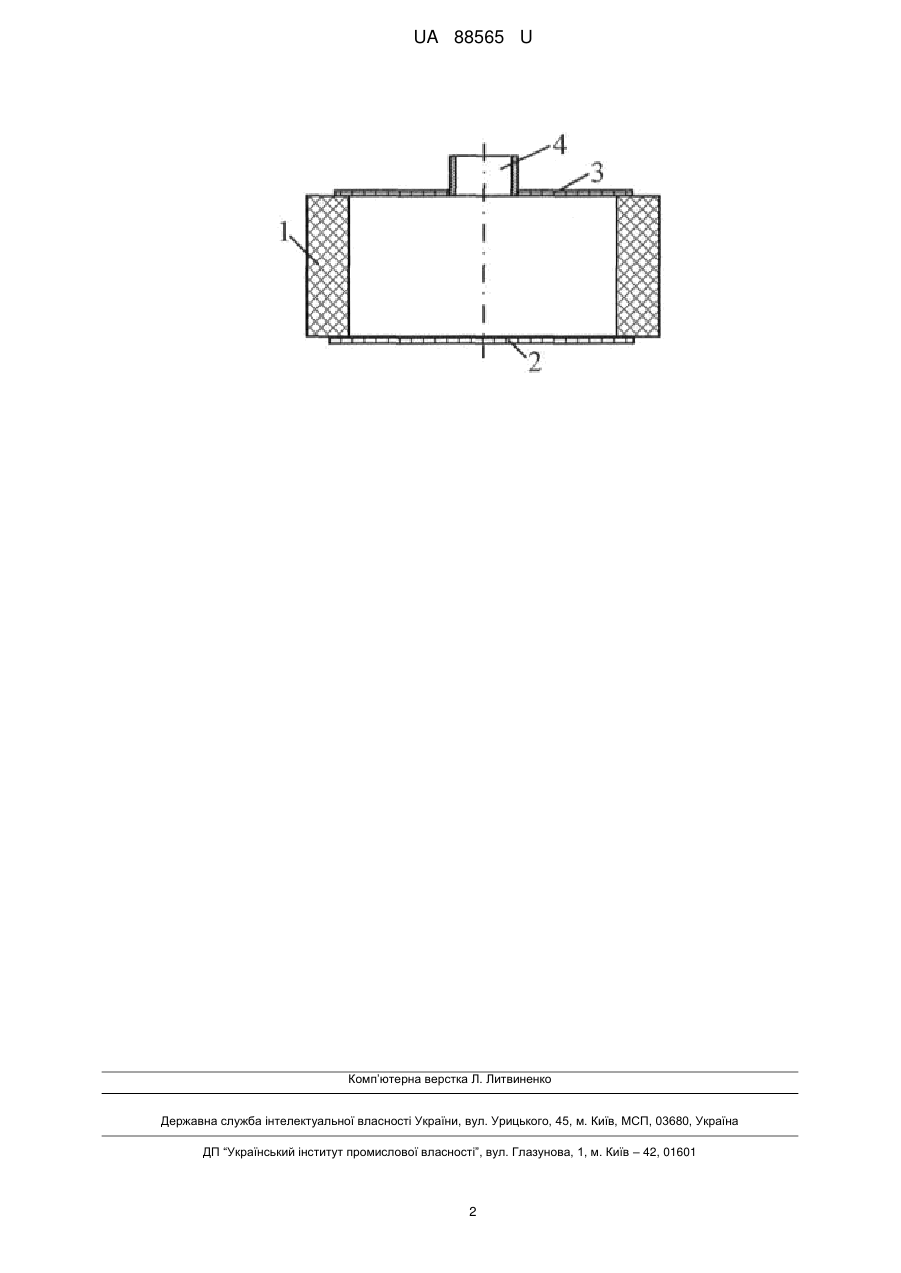

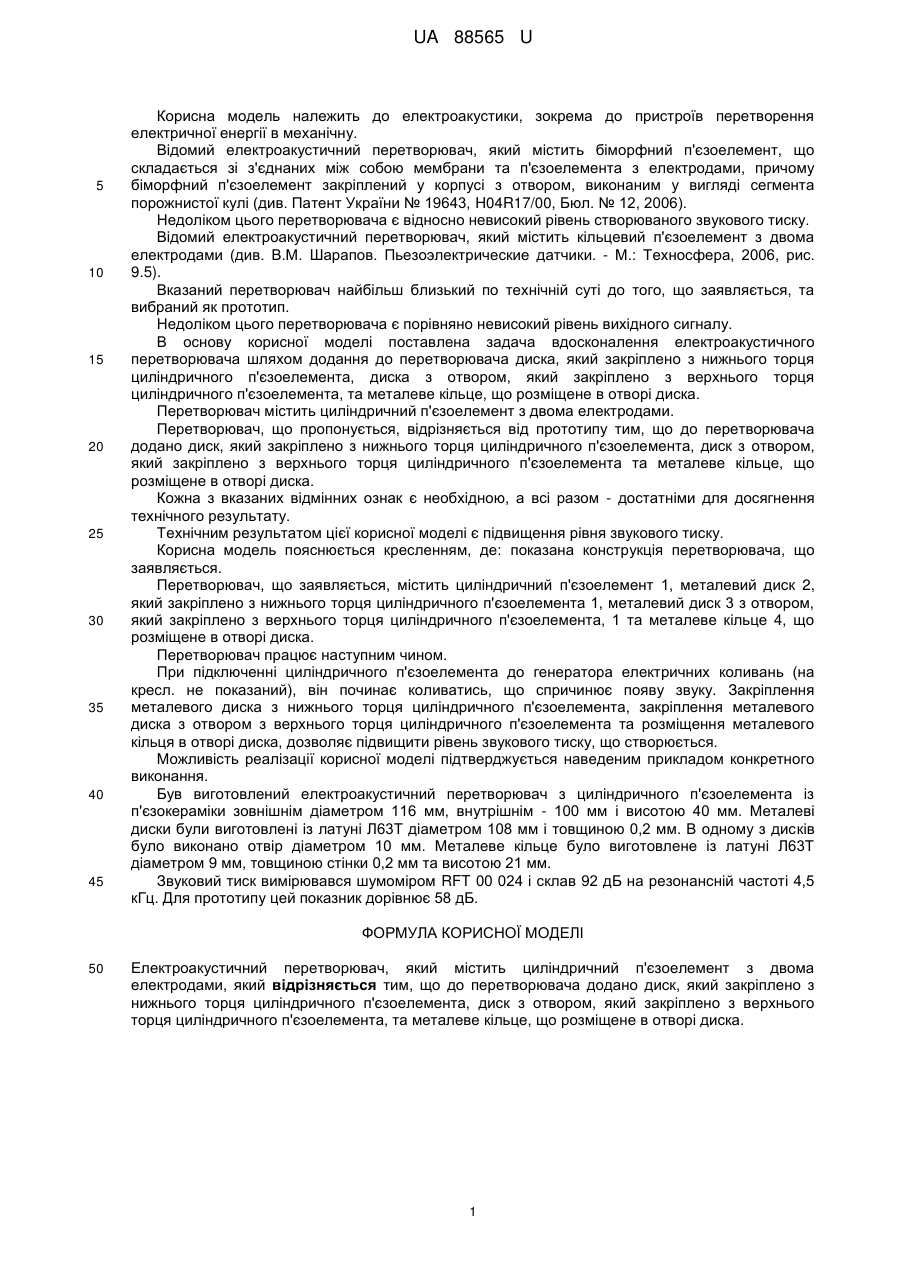

Реферат: UA 88565 U UA 88565 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до електроакустики, зокрема до пристроїв перетворення електричної енергії в механічну. Відомий електроакустичний перетворювач, який містить біморфний п'єзоелемент, що складається зі з'єднаних між собою мембрани та п'єзоелемента з електродами, причому біморфний п'єзоелемент закріплений у корпусі з отвором, виконаним у вигляді сегмента порожнистої кулі (див. Патент України № 19643, H04R17/00, Бюл. № 12, 2006). Недоліком цього перетворювача є відносно невисокий рівень створюваного звукового тиску. Відомий електроакустичний перетворювач, який містить кільцевий п'єзоелемент з двома електродами (див. В.М. Шарапов. Пьезоэлектрические датчики. - М.: Техносфера, 2006, рис. 9.5). Вказаний перетворювач найбільш близький по технічній суті до того, що заявляється, та вибраний як прототип. Недоліком цього перетворювача є порівняно невисокий рівень вихідного сигналу. В основу корисної моделі поставлена задача вдосконалення електроакустичного перетворювача шляхом додання до перетворювача диска, який закріплено з нижнього торця циліндричного п'єзоелемента, диска з отвором, який закріплено з верхнього торця циліндричного п'єзоелемента, та металеве кільце, що розміщене в отворі диска. Перетворювач містить циліндричний п'єзоелемент з двома електродами. Перетворювач, що пропонується, відрізняється від прототипу тим, що до перетворювача додано диск, який закріплено з нижнього торця циліндричного п'єзоелемента, диск з отвором, який закріплено з верхнього торця циліндричного п'єзоелемента та металеве кільце, що розміщене в отворі диска. Кожна з вказаних відмінних ознак є необхідною, а всі разом - достатніми для досягнення технічного результату. Технічним результатом цієї корисної моделі є підвищення рівня звукового тиску. Корисна модель пояснюється кресленням, де: показана конструкція перетворювача, що заявляється. Перетворювач, що заявляється, містить циліндричний п'єзоелемент 1, металевий диск 2, який закріплено з нижнього торця циліндричного п'єзоелемента 1, металевий диск 3 з отвором, який закріплено з верхнього торця циліндричного п'єзоелемента, 1 та металеве кільце 4, що розміщене в отворі диска. Перетворювач працює наступним чином. При підключенні циліндричного п'єзоелемента до генератора електричних коливань (на кресл. не показаний), він починає коливатись, що спричинює появу звуку. Закріплення металевого диска з нижнього торця циліндричного п'єзоелемента, закріплення металевого диска з отвором з верхнього торця циліндричного п'єзоелемента та розміщення металевого кільця в отворі диска, дозволяє підвищити рівень звукового тиску, що створюється. Можливість реалізації корисної моделі підтверджується наведеним прикладом конкретного виконання. Був виготовлений електроакустичний перетворювач з циліндричного п'єзоелемента із п'єзокераміки зовнішнім діаметром 116 мм, внутрішнім - 100 мм і висотою 40 мм. Металеві диски були виготовлені із латуні Л63Т діаметром 108 мм і товщиною 0,2 мм. В одному з дисків було виконано отвір діаметром 10 мм. Металеве кільце було виготовлене із латуні Л63Т діаметром 9 мм, товщиною стінки 0,2 мм та висотою 21 мм. Звуковий тиск вимірювався шумоміром RFT 00 024 і склав 92 дБ на резонансній частоті 4,5 кГц. Для прототипу цей показник дорівнює 58 дБ. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Електроакустичний перетворювач, який містить циліндричний п'єзоелемент з двома електродами, який відрізняється тим, що до перетворювача додано диск, який закріплено з нижнього торця циліндричного п'єзоелемента, диск з отвором, який закріплено з верхнього торця циліндричного п'єзоелемента, та металеве кільце, що розміщене в отворі диска. 1 UA 88565 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
