Електроакустичний перетворювач

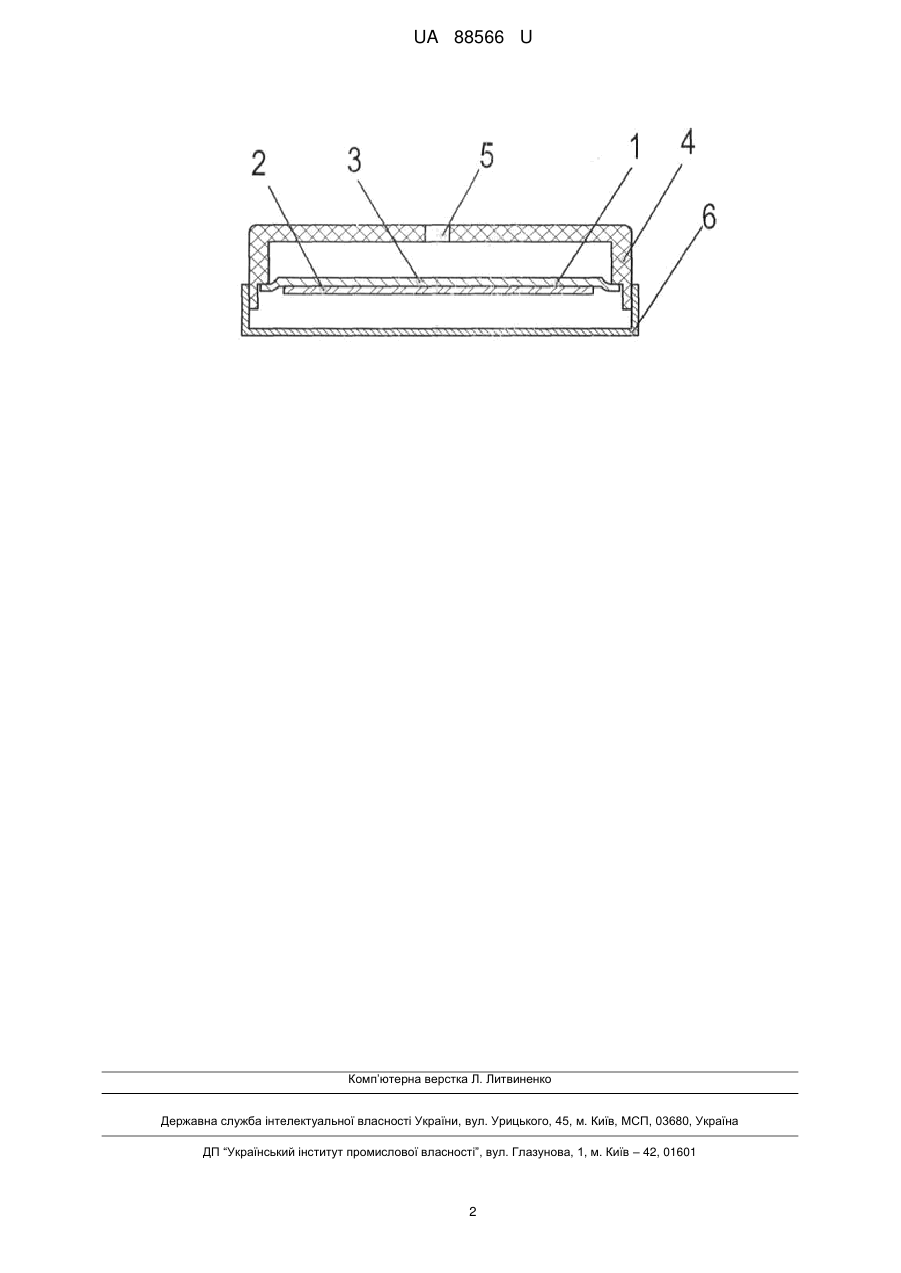

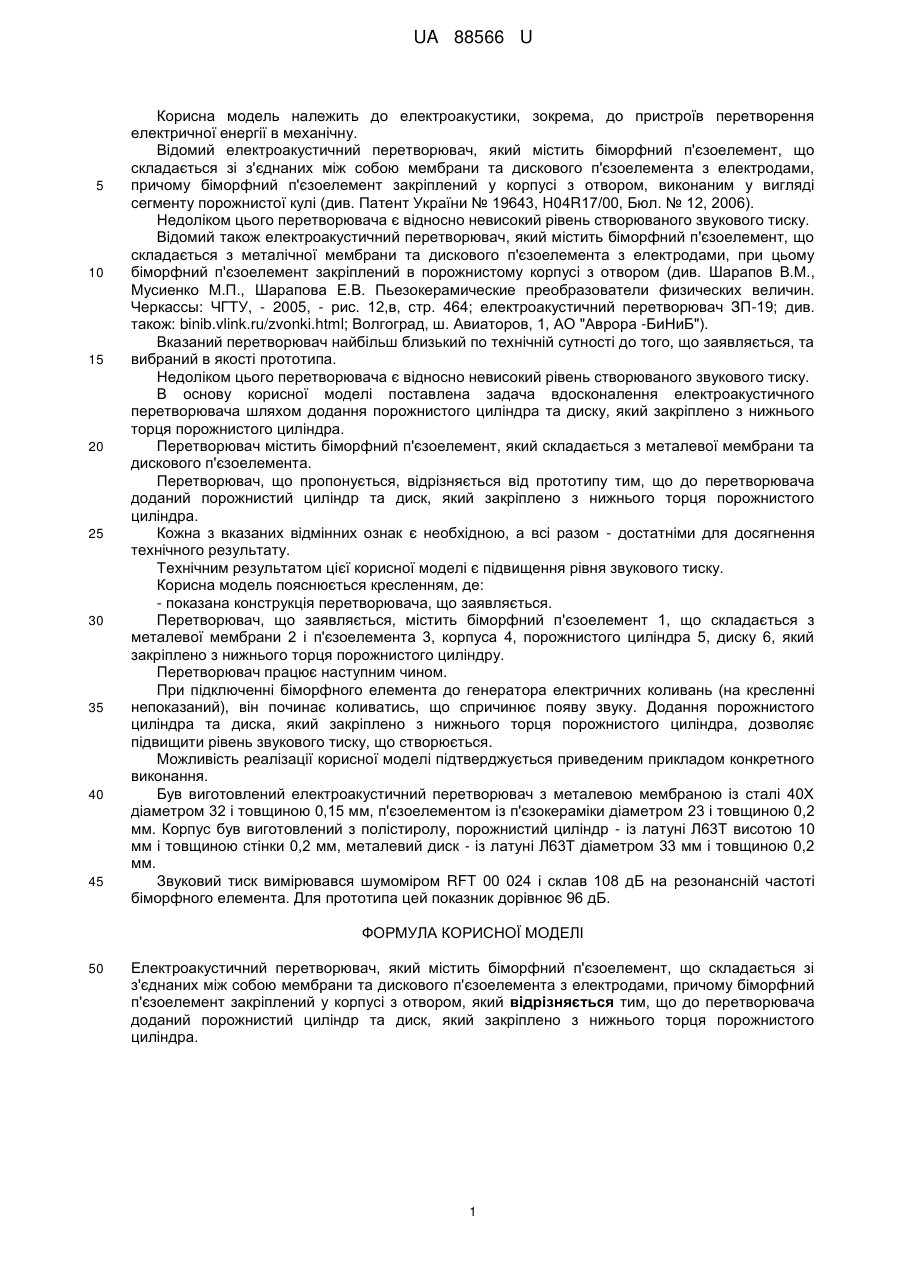

Реферат: UA 88566 U UA 88566 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до електроакустики, зокрема, до пристроїв перетворення електричної енергії в механічну. Відомий електроакустичний перетворювач, який містить біморфний п'єзоелемент, що складається зі з'єднаних між собою мембрани та дискового п'єзоелемента з електродами, причому біморфний п'єзоелемент закріплений у корпусі з отвором, виконаним у вигляді сегменту порожнистої кулі (див. Патент України № 19643, H04R17/00, Бюл. № 12, 2006). Недоліком цього перетворювача є відносно невисокий рівень створюваного звукового тиску. Відомий також електроакустичний перетворювач, який містить біморфний п'єзоелемент, що складається з металічної мембрани та дискового п'єзоелемента з електродами, при цьому біморфний п'єзоелемент закріплений в порожнистому корпусі з отвором (див. Шарапов В.М., Мусиенко М.П., Шарапова Е.В. Пьезокерамические преобразователи физических величин. Черкаcсы: ЧГТУ, - 2005, - рис. 12,в, стр. 464; електроакустичний перетворювач ЗП-19; див. також: binib.vlink.ru/zvonki.html; Волгоград, ш. Авиаторов, 1, АО "Аврора -БиНиБ"). Вказаний перетворювач найбільш близький по технічній сутності до того, що заявляється, та вибраний в якості прототипа. Недоліком цього перетворювача є відносно невисокий рівень створюваного звукового тиску. В основу корисної моделі поставлена задача вдосконалення електроакустичного перетворювача шляхом додання порожнистого циліндра та диску, який закріплено з нижнього торця порожнистого циліндра. Перетворювач містить біморфний п'єзоелемент, який складається з металевої мембрани та дискового п'єзоелемента. Перетворювач, що пропонується, відрізняється від прототипу тим, що до перетворювача доданий порожнистий циліндр та диск, який закріплено з нижнього торця порожнистого циліндра. Кожна з вказаних відмінних ознак є необхідною, а всі разом - достатніми для досягнення технічного результату. Технічним результатом цієї корисної моделі є підвищення рівня звукового тиску. Корисна модель пояснюється кресленням, де: - показана конструкція перетворювача, що заявляється. Перетворювач, що заявляється, містить біморфний п'єзоелемент 1, що складається з металевої мембрани 2 і п'єзоелемента 3, корпуса 4, порожнистого циліндра 5, диску 6, який закріплено з нижнього торця порожнистого циліндру. Перетворювач працює наступним чином. При підключенні біморфного елемента до генератора електричних коливань (на кресленні непоказаний), він починає коливатись, що спричинює появу звуку. Додання порожнистого циліндра та диска, який закріплено з нижнього торця порожнистого циліндра, дозволяє підвищити рівень звукового тиску, що створюється. Можливість реалізації корисної моделі підтверджується приведеним прикладом конкретного виконання. Був виготовлений електроакустичний перетворювач з металевою мембраною із сталі 40Х діаметром 32 і товщиною 0,15 мм, п'єзоелементом із п'єзокераміки діаметром 23 і товщиною 0,2 мм. Корпус був виготовлений з полістиролу, порожнистий циліндр - із латуні Л63Т висотою 10 мм і товщиною стінки 0,2 мм, металевий диск - із латуні Л63Т діаметром 33 мм і товщиною 0,2 мм. Звуковий тиск вимірювався шумоміром RFT 00 024 і склав 108 дБ на резонансній частоті біморфного елемента. Для прототипа цей показник дорівнює 96 дБ. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Електроакустичний перетворювач, який містить біморфний п'єзоелемент, що складається зі з'єднаних між собою мембрани та дискового п'єзоелемента з електродами, причому біморфний п'єзоелемент закріплений у корпусі з отвором, який відрізняється тим, що до перетворювача доданий порожнистий циліндр та диск, який закріплено з нижнього торця порожнистого циліндра. 1 UA 88566 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
