Клапан для сипких матеріалів

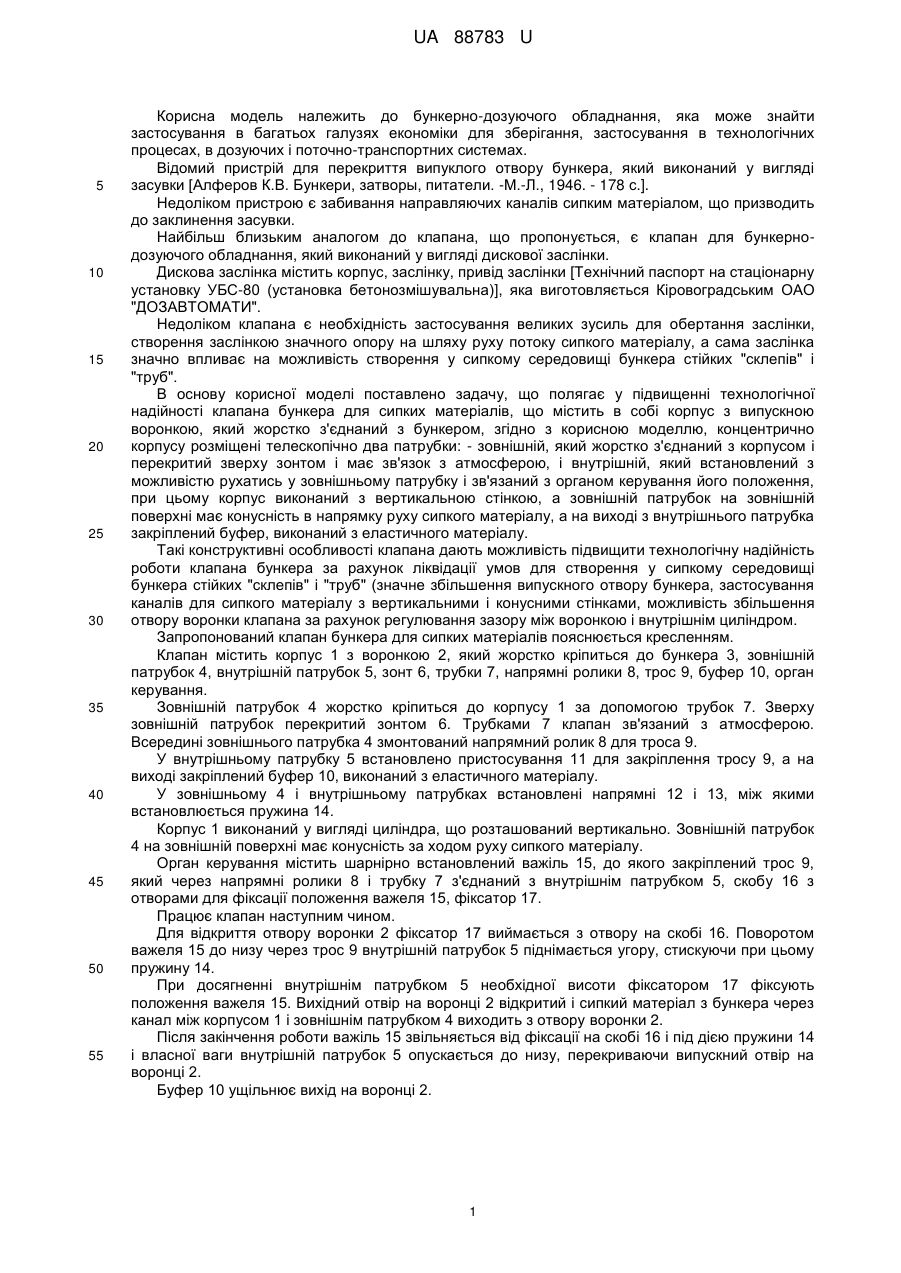

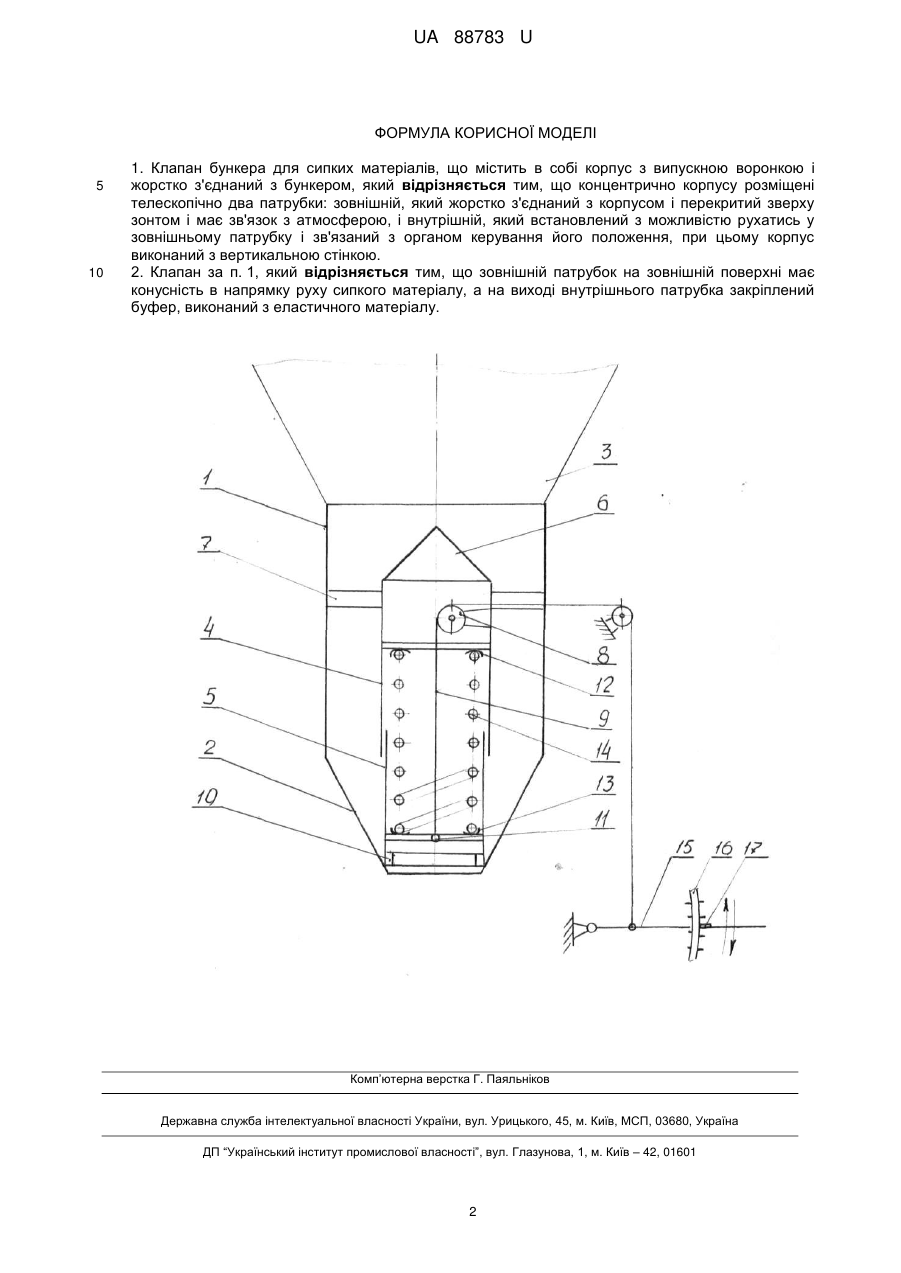

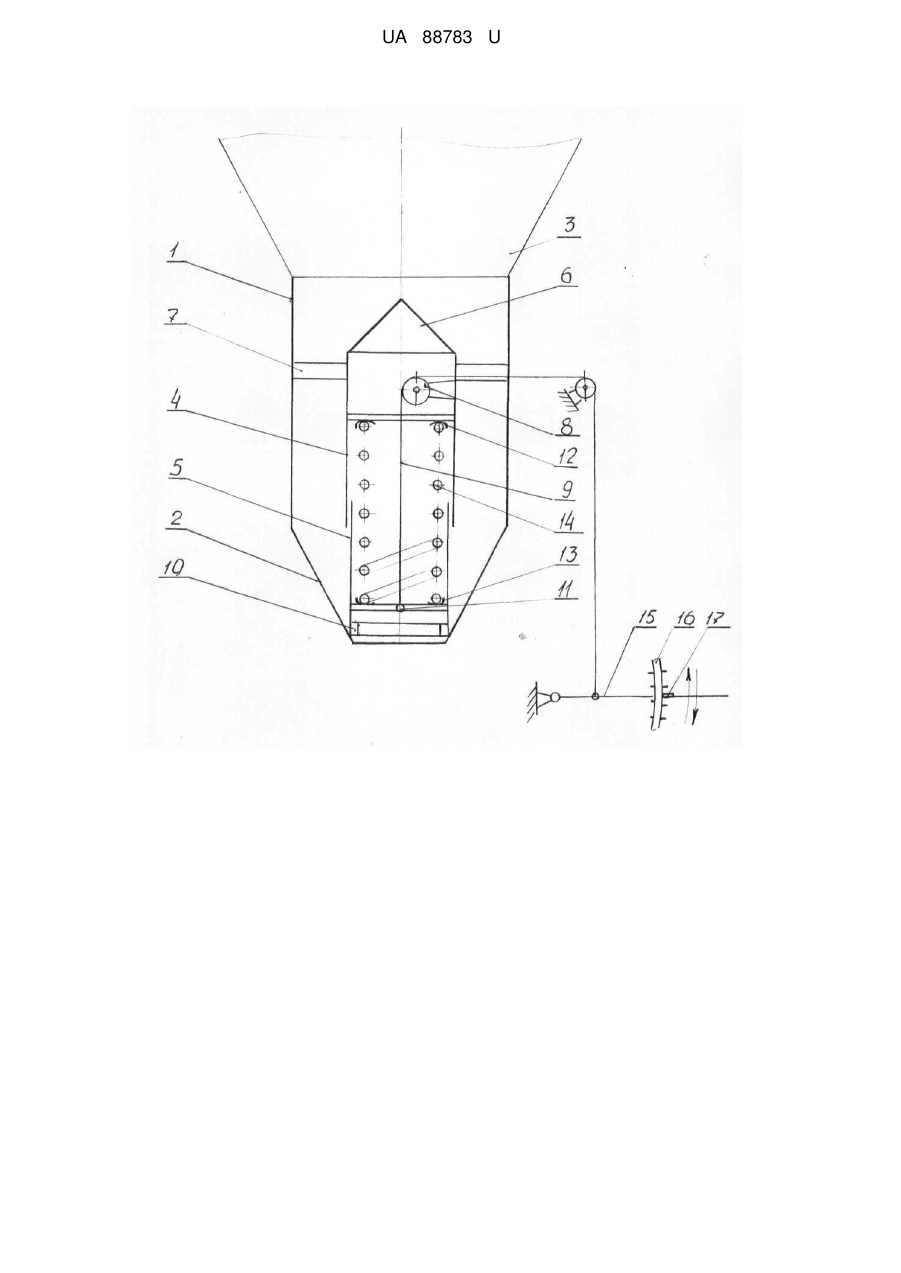

Реферат: UA 88783 U UA 88783 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до бункерно-дозуючого обладнання, яка може знайти застосування в багатьох галузях економіки для зберігання, застосування в технологічних процесах, в дозуючих і поточно-транспортних системах. Відомий пристрій для перекриття випуклого отвору бункера, який виконаний у вигляді засувки [Алферов К.В. Бункери, затворы, питатели. -М.-Л., 1946. - 178 с.]. Недоліком пристрою є забивання направляючих каналів сипким матеріалом, що призводить до заклинення засувки. Найбільш близьким аналогом до клапана, що пропонується, є клапан для бункернодозуючого обладнання, який виконаний у вигляді дискової заслінки. Дискова заслінка містить корпус, заслінку, привід заслінки [Технічний паспорт на стаціонарну установку УБС-80 (установка бетонозмішувальна)], яка виготовляється Кіровоградським ОАО "ДОЗАВТОМАТИ". Недоліком клапана є необхідність застосування великих зусиль для обертання заслінки, створення заслінкою значного опору на шляху руху потоку сипкого матеріалу, а сама заслінка значно впливає на можливість створення у сипкому середовищі бункера стійких "склепів" і "труб". В основу корисної моделі поставлено задачу, що полягає у підвищенні технологічної надійності клапана бункера для сипких матеріалів, що містить в собі корпус з випускною воронкою, який жорстко з'єднаний з бункером, згідно з корисною моделлю, концентрично корпусу розміщені телескопічно два патрубки: - зовнішній, який жорстко з'єднаний з корпусом і перекритий зверху зонтом і має зв'язок з атмосферою, і внутрішній, який встановлений з можливістю рухатись у зовнішньому патрубку і зв'язаний з органом керування його положення, при цьому корпус виконаний з вертикальною стінкою, а зовнішній патрубок на зовнішній поверхні має конусність в напрямку руху сипкого матеріалу, а на виході з внутрішнього патрубка закріплений буфер, виконаний з еластичного матеріалу. Такі конструктивні особливості клапана дають можливість підвищити технологічну надійність роботи клапана бункера за рахунок ліквідації умов для створення у сипкому середовищі бункера стійких "склепів" і "труб" (значне збільшення випускного отвору бункера, застосування каналів для сипкого матеріалу з вертикальними і конусними стінками, можливість збільшення отвору воронки клапана за рахунок регулювання зазору між воронкою і внутрішнім циліндром. Запропонований клапан бункера для сипких матеріалів пояснюється кресленням. Клапан містить корпус 1 з воронкою 2, який жорстко кріпиться до бункера 3, зовнішній патрубок 4, внутрішній патрубок 5, зонт 6, трубки 7, напрямні ролики 8, трос 9, буфер 10, орган керування. Зовнішній патрубок 4 жорстко кріпиться до корпусу 1 за допомогою трубок 7. Зверху зовнішній патрубок перекритий зонтом 6. Трубками 7 клапан зв'язаний з атмосферою. Всередині зовнішнього патрубка 4 змонтований напрямний ролик 8 для троса 9. У внутрішньому патрубку 5 встановлено пристосування 11 для закріплення тросу 9, а на виході закріплений буфер 10, виконаний з еластичного матеріалу. У зовнішньому 4 і внутрішньому патрубках встановлені напрямні 12 і 13, між якими встановлюється пружина 14. Корпус 1 виконаний у вигляді циліндра, що розташований вертикально. Зовнішній патрубок 4 на зовнішній поверхні має конусність за ходом руху сипкого матеріалу. Орган керування містить шарнірно встановлений важіль 15, до якого закріплений трос 9, який через напрямні ролики 8 і трубку 7 з'єднаний з внутрішнім патрубком 5, скобу 16 з отворами для фіксації положення важеля 15, фіксатор 17. Працює клапан наступним чином. Для відкриття отвору воронки 2 фіксатор 17 виймається з отвору на скобі 16. Поворотом важеля 15 до низу через трос 9 внутрішній патрубок 5 піднімається угору, стискуючи при цьому пружину 14. При досягненні внутрішнім патрубком 5 необхідної висоти фіксатором 17 фіксують положення важеля 15. Вихідний отвір на воронці 2 відкритий і сипкий матеріал з бункера через канал між корпусом 1 і зовнішнім патрубком 4 виходить з отвору воронки 2. Після закінчення роботи важіль 15 звільняється від фіксації на скобі 16 і під дією пружини 14 і власної ваги внутрішній патрубок 5 опускається до низу, перекриваючи випускний отвір на воронці 2. Буфер 10 ущільнює вихід на воронці 2. 1 UA 88783 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Клапан бункера для сипких матеріалів, що містить в собі корпус з випускною воронкою і жорстко з'єднаний з бункером, який відрізняється тим, що концентрично корпусу розміщені телескопічно два патрубки: зовнішній, який жорстко з'єднаний з корпусом і перекритий зверху зонтом і має зв'язок з атмосферою, і внутрішній, який встановлений з можливістю рухатись у зовнішньому патрубку і зв'язаний з органом керування його положення, при цьому корпус виконаний з вертикальною стінкою. 2. Клапан за п. 1, який відрізняється тим, що зовнішній патрубок на зовнішній поверхні має конусність в напрямку руху сипкого матеріалу, а на виході внутрішнього патрубка закріплений буфер, виконаний з еластичного матеріалу. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
