Вібраційний пристрій з електромагнітним збудженням коливань
Номер патенту: 88832
Опубліковано: 25.11.2009
Автори: Бєлих Володимир Іванович, Сурду Микола Васильович, Попов Сергій Глібович, Божко Олександр Євгенович, Мягкохліб Костянтин Борисович, Тарелін Анатолій Олексійович
Формула / Реферат
Вібраційний пристрій з електромагнітним збудженням коливань, що містить пару електромагнітів з обмотками, розташованими із протилежних боків відносно якоря, джерело задавального сигналу, задавач амплітуди та частоти збудження обмоток, два перемикачі, який відрізняється тим, що в пристрій додатково введені 2n перемикачів і n, аналогічних першій парі, електромагнітів з відповідними якорями та з обмотками, зв'язаними через відповідні перемикачі із джерелом струму, при цьому керувальний вхід кожного перемикача підключений через систему вибору фазового зсуву між запусками відповідних електромагнітів до джерела задавального сигналу, керувальні входи джерела струму і джерела задавального сигналу, пов'язані з виходом задавача амплітуди та частоти збудження обмоток, при цьому кожну з пар електромагнітів з якорем оснащено пружною обмежувальною системою ходу якорів з нерухливим верхнім обмежником і жорстко зв'язаними з якорями нижніми обмежувальними бойками, установленими з можливістю удару у ковадло концентратора ударів, що через другу пружну систему зв'язаний з основою.
Текст

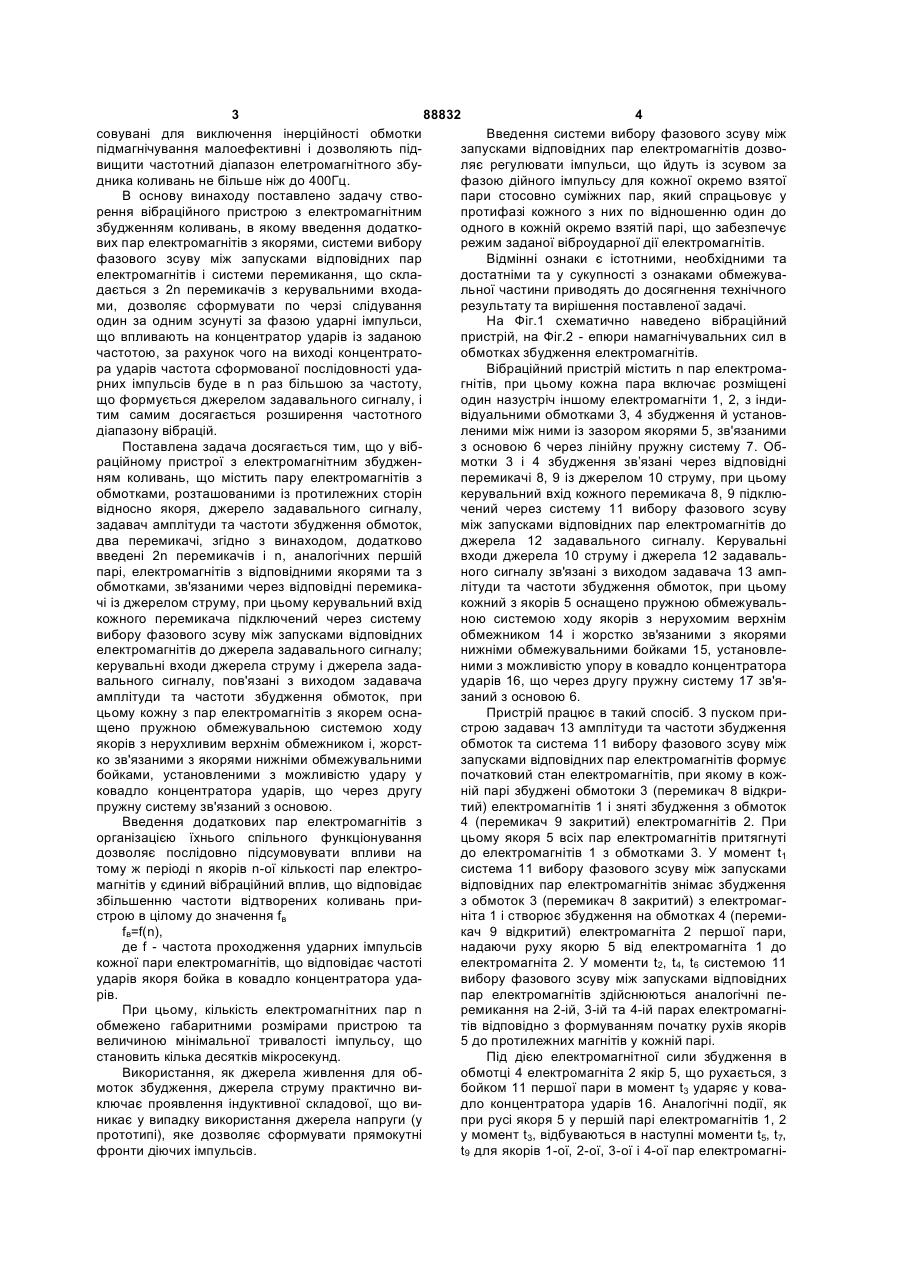

Вібраційний пристрій з електромагнітним збудженням коливань, що містить пару електромагнітів з обмотками, розташованими із протилежних C2 2 (19) 1 3 88832 4 совувані для виключення інерційності обмотки Введення системи вибору фазового зсуву між підмагнічування малоефективні і дозволяють підзапусками відповідних пар електромагнітів дозвовищити частотний діапазон елетромагнітного збуляє регулювати імпульси, що йдуть із зсувом за дника коливань не більше ніж до 400Гц. фазою дійного імпульсу для кожної окремо взятої В основу винаходу поставлено задачу ствопари стосовно суміжних пар, який спрацьовує у рення вібраційного пристрою з електромагнітним протифазі кожного з них по відношенню один до збудженням коливань, в якому введення додаткоодного в кожній окремо взятій парі, що забезпечує вих пар електромагнітів з якорями, системи вибору режим заданої віброударної дії електромагнітів. фазового зсуву між запусками відповідних пар Відмінні ознаки є істотними, необхідними та електромагнітів і системи перемикання, що складостатніми та у сукупності з ознаками обмежувадається з 2n перемикачів з керувальними входальної частини приводять до досягнення технічного ми, дозволяє сформувати по черзі слідування результату та вирішення поставленої задачі. один за одним зсунуті за фазою ударні імпульси, На Фіг.1 схематично наведено вібраційний що впливають на концентратор ударів із заданою пристрій, на Фіг.2 - епюри намагнічувальних сил в частотою, за рахунок чого на виході концентратообмотках збудження електромагнітів. ра ударів частота сформованої послідовності удаВібраційний пристрій містить n пар електромарних імпульсів буде в n раз більшою за частоту, гнітів, при цьому кожна пара включає розміщені що формується джерелом задавального сигналу, і один назустріч іншому електромагніти 1, 2, з індитим самим досягається розширення частотного відуальними обмотками 3, 4 збудження й установдіапазону вібрацій. леними між ними із зазором якорями 5, зв'язаними Поставлена задача досягається тим, що у вібз основою 6 через лінійну пружну систему 7. Обраційному пристрої з електромагнітним збудженмотки 3 і 4 збудження зв’язані через відповідні ням коливань, що містить пару електромагнітів з перемикачі 8, 9 із джерелом 10 струму, при цьому обмотками, розташованими із протилежних сторін керувальний вхід кожного перемикача 8, 9 підклювідносно якоря, джерело задавального сигналу, чений через систему 11 вибору фазового зсуву задавач амплітуди та частоти збудження обмоток, між запусками відповідних пар електромагнітів до два перемикачі, згідно з винаходом, додатково джерела 12 задавального сигналу. Керувальні введені 2n перемикачів і n, аналогічних першій входи джерела 10 струму і джерела 12 задавальпарі, електромагнітів з відповідними якорями та з ного сигналу зв'язані з виходом задавача 13 ампобмотками, зв'язаними через відповідні перемикалітуди та частоти збудження обмоток, при цьому чі із джерелом струму, при цьому керувальний вхід кожний з якорів 5 оснащено пружною обмежувалькожного перемикача підключений через систему ною системою ходу якорів з нерухомим верхнім вибору фазового зсуву між запусками відповідних обмежником 14 і жорстко зв'язаними з якорями електромагнітів до джерела задавальнoго сигналу; нижніми обмежувальними бойками 15, установлекерувальні входи джерела струму і джерела заданими з можливістю упору в ковадло концентратора вального сигналу, пов'язані з виходом задавача ударів 16, що через другу пружну систему 17 зв'яамплітуди та частоти збудження обмоток, при заний з основою 6. цьому кожну з пар електромагнітів з якорем оснаПристрій працює в такий спосіб. З пуском прищено пружною обмежувальною системою ходу строю задавач 13 амплітуди та частоти збудження якорів з нерухливим верхнім обмежником і, жорстобмоток та система 11 вибору фазового зсуву між ко зв'язаними з якорями нижніми обмежувальними запусками відповідних пар електромагнітів формує бойками, установленими з можливістю удару у початковий стан електромагнітів, при якому в кожковадло концентратора ударів, що через другу ній парі збуджені обмотоки 3 (перемикач 8 відкрипружну систему зв'язаний з основою. тий) електромагнітів 1 і зняті збудження з обмоток Введення додаткових пар електромагнітів з 4 (перемикач 9 закритий) електромагнітів 2. При організацією їхнього спільного функціонування цьому якоря 5 всіх пар електромагнітів притягнуті дозволяє послідовно підсумовувати впливи на до електромагнітів 1 з обмотками 3. У момент t1 тому ж періоді n якорів n-ої кількості пар електросистема 11 вибору фазового зсуву між запусками магнітів у єдиний вібраційний вплив, що відповідає відповідних пар електромагнітів знімає збудження збільшенню частоти відтворених коливань приз обмоток 3 (перемикач 8 закритий) з електромагстрою в цілому до значення fв ніта 1 і створює збудження на обмотках 4 (перемиfв=f(n), кач 9 відкритий) електромагніта 2 першої пари, де f - частота проходження ударних імпульсів надаючи руху якорю 5 від електромагніта 1 до кожної пари електромагнітів, що відповідає частоті електромагніта 2. У моменти t2, t4, t6 системою 11 ударів якоря бойка в ковадло концентратора удавибору фазового зсуву між запусками відповідних рів. пар електромагнітів здійснюються аналогічні пеПри цьому, кількість електромагнітних пар n ремикання на 2-ій, 3-ій та 4-ій парах електромагніобмежено габаритними розмірами пристрою та тів відповідно з формуванням початку рухів якорів величиною мінімальної тривалості імпульсу, що 5 до протилежних магнітів у кожній парі. становить кілька десятків мікросекунд. Під дією електромагнітної сили збудження в Використання, як джерела живлення для обобмотці 4 електромагніта 2 якір 5, що рухається, з моток збудження, джерела струму практично вибойком 11 першої пари в момент t3 ударяє у коваключає проявлення індуктивної складової, що видло концентратора ударів 16. Аналогічні події, як никає у випадку використання джерела напруги (у при русі якоря 5 у першій парі електромагнітів 1, 2 прототипі), яке дозволяє сформувати прямокутні у момент t3, відбуваються в наступні моменти t5, t7, фронти діючих імпульсів. t9 для якорів 1-ої, 2-ої, 3-ої і 4-ої пар електромагні 5 88832 6 тів відповідно, утворюючи разом з імпульсом 1-ої чають період в подальшому стаціонарному процепари послідовності ударів. сі. Аналогічна періодичність супроводжує перемиТривалості збудження обмоток 4 електромагкання електромагнітів 1, 2 в інших парах. нітів 2, наприклад для 1-ої пари (t4-t1), протягом Формування на періоді, наприклад, t3-t11 ударякого реалізується його ударний імпульс, дорівнює ного імпульсу 1-ої пари і по черзі імпульсів, що тривалості збудження обмоток 3 електромагнітів 1 йдуть один за одним від 2-ої, 3-ої, 4-ої пар елект(t8-t5) тієї ж пари, у ході якого відновлюється старромагнітів, доводить можливість реалізації постатовий стан якоря 5. вленої задачі щодо розширення діапазону частот Тривалості поперемінного збудження обмоток коливань у пристроях з електромагнітним збу3, 4 електромагнітів 1, 2 першої пари (t8-t1) визнадженням. 7 Комп’ютерна верстка В. Мацело 88832 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюVibration unit with electromagnetic excitations of vibrations
Автори англійськоюBozhko Oleksandr Yevhenovych, Bielykh Volodymyr Ivanovych, Miahkokhlib Kostiantyn Borysovych, Popov Serhii Hlibovych, Tarelin Anatolii Oleksiiovych, Surdu Mykola Vasyliovych
Назва патенту російськоюВибрационное устройство с электромагнитным возбуждением колебаний
Автори російськоюБожко Александр Евгеньевич, Белых Владимир Иванович, Мягкохлеб Константин Борисович, Попов Сергей Глебович, Тарелин Анатолий Алексеевич, Сурду Николай Васильевич
МПК / Мітки
МПК: H02K 33/00, B06B 1/02
Мітки: збудженням, коливань, пристрій, вібраційний, електромагнітним
