Пристрій для дослідження запалювання метано-повітряної суміші від вибуху заряду вибухових речовин

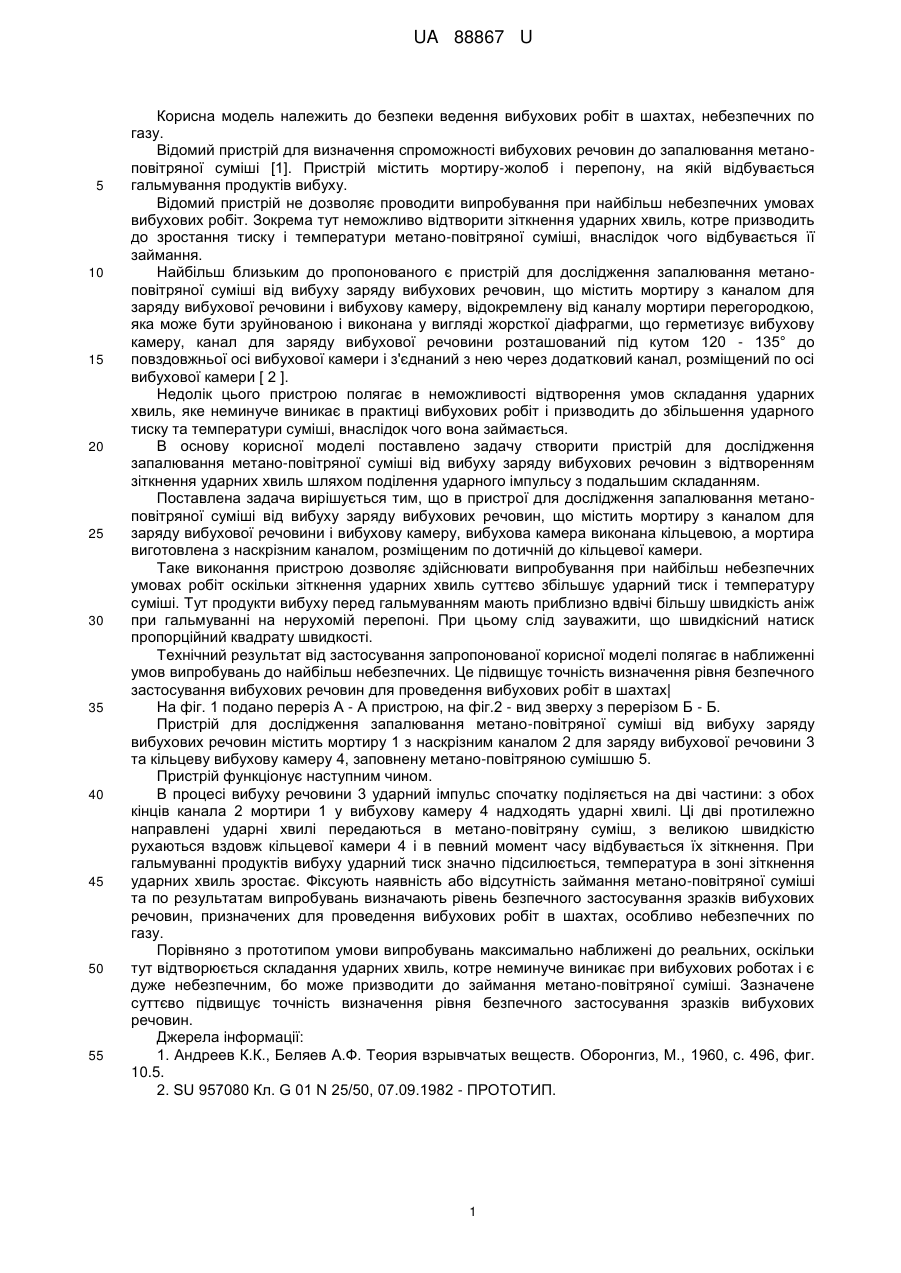

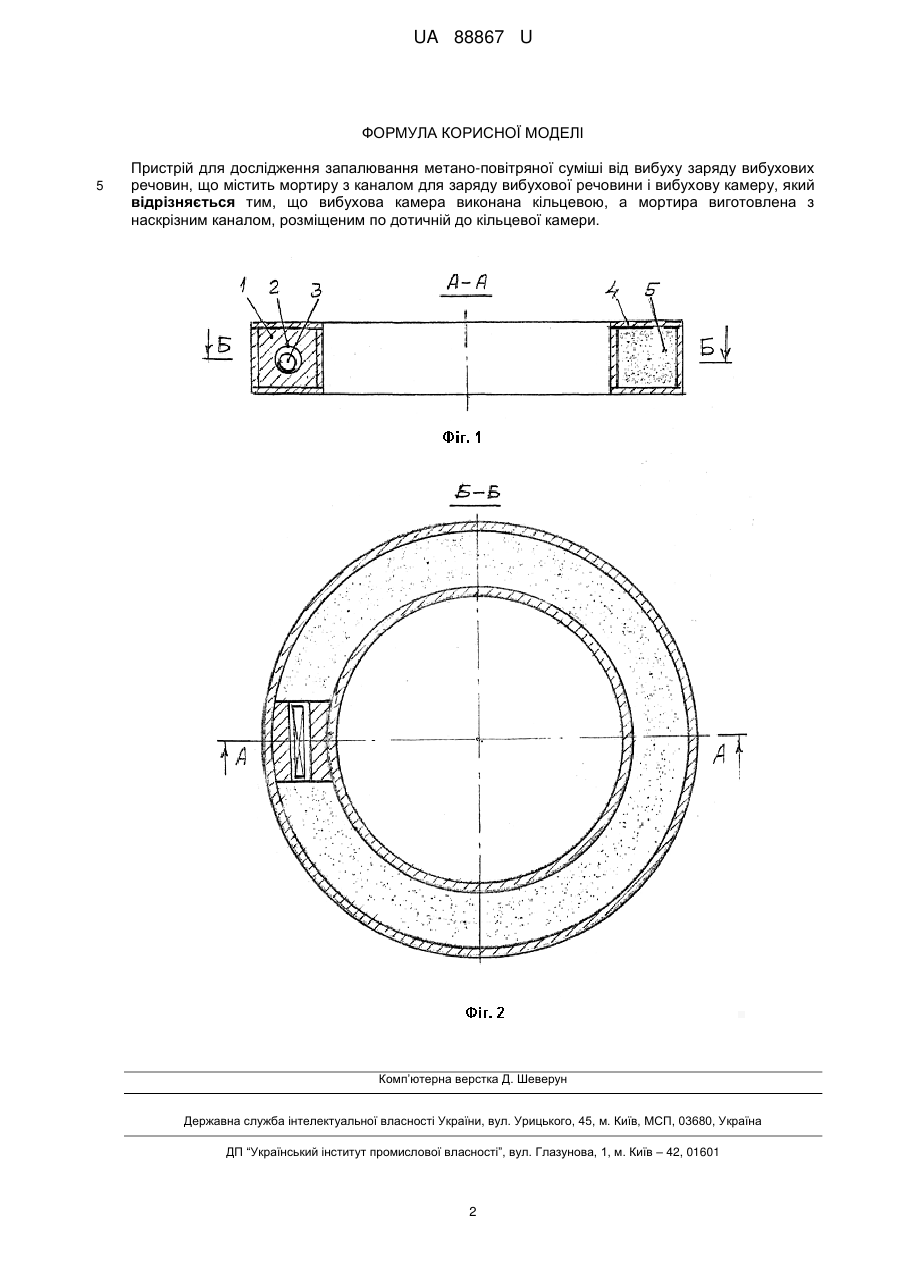

Реферат: UA 88867 U UA 88867 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до безпеки ведення вибухових робіт в шахтах, небезпечних по газу. Відомий пристрій для визначення спроможності вибухових речовин до запалювання метаноповітряної суміші [1]. Пристрій містить мортиру-жолоб і перепону, на якій відбувається гальмування продуктів вибуху. Відомий пристрій не дозволяє проводити випробування при найбільш небезпечних умовах вибухових робіт. Зокрема тут неможливо відтворити зіткнення ударних хвиль, котре призводить до зростання тиску і температури метано-повітряної суміші, внаслідок чого відбувається її займання. Найбільш близьким до пропонованого є пристрій для дослідження запалювання метаноповітряної суміші від вибуху заряду вибухових речовин, що містить мортиру з каналом для заряду вибухової речовини і вибухову камеру, відокремлену від каналу мортири перегородкою, яка може бути зруйнованою і виконана у вигляді жорсткої діафрагми, що герметизує вибухову камеру, канал для заряду вибухової речовини розташований під кутом 120 - 135° до повздовжньої осі вибухової камери і з'єднаний з нею через додатковий канал, розміщений по осі вибухової камери [ 2 ]. Недолік цього пристрою полягає в неможливості відтворення умов складання ударних хвиль, яке неминуче виникає в практиці вибухових робіт і призводить до збільшення ударного тиску та температури суміші, внаслідок чого вона займається. В основу корисної моделі поставлено задачу створити пристрій для дослідження запалювання метано-повітряної суміші від вибуху заряду вибухових речовин з відтворенням зіткнення ударних хвиль шляхом поділення ударного імпульсу з подальшим складанням. Поставлена задача вирішується тим, що в пристрої для дослідження запалювання метаноповітряної суміші від вибуху заряду вибухових речовин, що містить мортиру з каналом для заряду вибухової речовини і вибухову камеру, вибухова камера виконана кільцевою, а мортира виготовлена з наскрізним каналом, розміщеним по дотичній до кільцевої камери. Таке виконання пристрою дозволяє здійснювати випробування при найбільш небезпечних умовах робіт оскільки зіткнення ударних хвиль суттєво збільшує ударний тиск і температуру суміші. Тут продукти вибуху перед гальмуванням мають приблизно вдвічі більшу швидкість аніж при гальмуванні на нерухомій перепоні. При цьому слід зауважити, що швидкісний натиск пропорційний квадрату швидкості. Технічний результат від застосування запропонованої корисної моделі полягає в наближенні умов випробувань до найбільш небезпечних. Це підвищує точність визначення рівня безпечного застосування вибухових речовин для проведення вибухових робіт в шахтах| На фіг. 1 подано переріз А - А пристрою, на фіг.2 - вид зверху з перерізом Б - Б. Пристрій для дослідження запалювання метано-повітряної суміші від вибуху заряду вибухових речовин містить мортиру 1 з наскрізним каналом 2 для заряду вибухової речовини 3 та кільцеву вибухову камеру 4, заповнену метано-повітряною сумішшю 5. Пристрій функціонує наступним чином. В процесі вибуху речовини 3 ударний імпульс спочатку поділяється на дві частини: з обох кінців канала 2 мортири 1 у вибухову камеру 4 надходять ударні хвилі. Ці дві протилежно направлені ударні хвилі передаються в метано-повітряну суміш, з великою швидкістю рухаються вздовж кільцевої камери 4 і в певний момент часу відбувається їх зіткнення. При гальмуванні продуктів вибуху ударний тиск значно підсилюється, температура в зоні зіткнення ударних хвиль зростає. Фіксують наявність або відсутність займання метано-повітряної суміші та по результатам випробувань визначають рівень безпечного застосування зразків вибухових речовин, призначених для проведення вибухових робіт в шахтах, особливо небезпечних по газу. Порівняно з прототипом умови випробувань максимально наближені до реальних, оскільки тут відтворюється складання ударних хвиль, котре неминуче виникає при вибухових роботах і є дуже небезпечним, бо може призводити до займання метано-повітряної суміші. Зазначене суттєво підвищує точність визначення рівня безпечного застосування зразків вибухових речовин. Джерела інформації: 1. Андреев К.К., Беляев А.Ф. Теория взрывчатых веществ. Оборонгиз, Μ., 1960, с. 496, фиг. 10.5. 2. SU 957080 Кл. G 01 N 25/50, 07.09.1982 - ПРОТОТИП. 1 UA 88867 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для дослідження запалювання метано-повітряної суміші від вибуху заряду вибухових речовин, що містить мортиру з каналом для заряду вибухової речовини і вибухову камеру, який відрізняється тим, що вибухова камера виконана кільцевою, а мортира виготовлена з наскрізним каналом, розміщеним по дотичній до кільцевої камери. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
