Спосіб регулювання сполучення гетеродина та преселектора

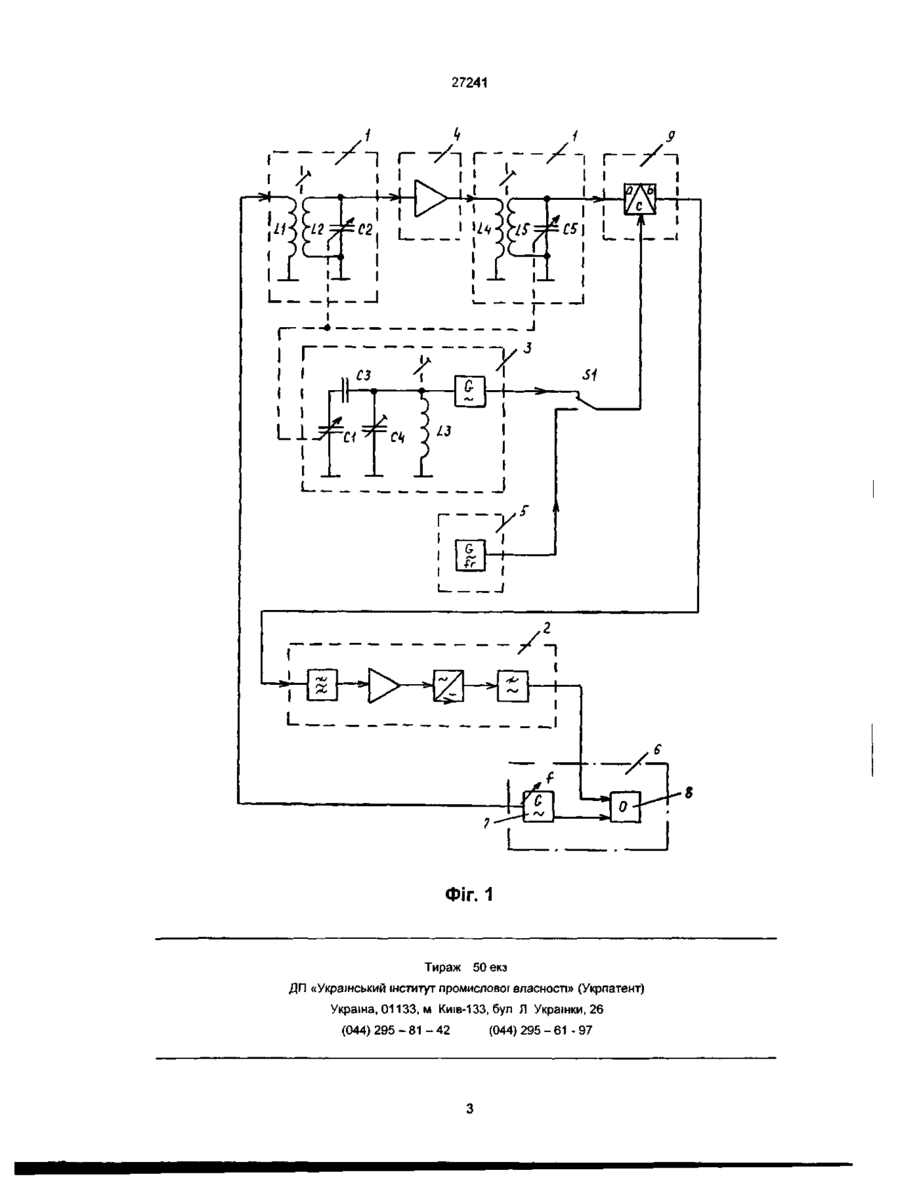

Спосіб регулювання сполучених гетеродина ВІДПОВІДНОСТІ з якими визначають ПОСЛІДОВНІСТЬ операцій для дво і тричастотного методів сполучення коливальних контурів гетеродина та преселектора, які здійснюють вибір частоти радюприйому в межах робочого діапазону шляхом одночасної зміни величин ідентичних реактивних елементів При цьому на частотах точного сполучення виконується умова fГ = fП ± frl4, де fr - частота настроювання коливального контура гетеродина, fn - частота настроювання коливальних контурів преселектора, f пч - проміжна частота Відомий спосіб передбачає установлення згаданих елементів на частоти точного сполучення згідно шкали радіоприймача, подачу на його вхід сигналу, який має частоту точного сполучення fn настроювання частоти коливань контура гетеродина fr за допомогою елементів підстроювання до и співпадання з ВІДПОВІДНОЮ ДО обраної частоти точного сполучення fn, настроювання коливальних контурів преселектора за допомогою елементів підстроювання на частоту fn В процесі проведення згаданих операцій настроювання контролюється індикатором виходу та CM О t см CM 27241 На схемі означені коливальні контури преселектора (L1, L2, С2 та L4, L5, С5) - 1, тракт проміжної частоти - 2 гетеродин - 3, підсилювач високої частоти - 4, допоміжний генератор - 5, прилад для дослідження амплітудно-частотних характеристик - 6, що містить у собі генератор з качанням частоти - 7, осцилоскоп - 8, змішувач - 9 Сполучення при двочастотному методі здійснюється у такій ПОСЛІДОВНОСТІ Налагоджується тракт проміжної частоти 2 Ємність конденсаторів змінної ємності С1, С2, С5 по шкалі радіоприймача встановлюється відповідно нижній частоті точного сполучення Напруга гетеродина 3 перемиканням перемикача S1 заміщується напругою генератора 5, який поєднується до входу змішувача 9 Напруга генератора 5 встановлюється оптимальною при частоті fr ВІДПОВІДНІЙ нижній частоті точного сполучення Вихідна напруга та діапазон зміни частоти генератора 7 прилада 6 встановлюються оптимальними для спостереження Переміщенням осердя котушок L1, L2 та L4, L5 встановлюється максимальна амплітуда відгуку високочастотного тракту радіоприймача на екрані осцилоскопа 8 Перемикачем S1 від входу змішувача 9 від'єднується вихідна напруга генератора 5 та шд'єднується напруга гетеродина 3 По максимальній амплітуді відгуку на екрані осцилоскопа 8, переміщенням осердя котушки L3, частота гетеродина 3 встановлюється ВІДПОВІДНІЙ частоті точного сполучення Перемикачем S1 виконують заміщення напруги гетеродина 3 напругою генератора 5, частота fr якого відповідає верхній частоті точного сполучення Зміною ЄМНОСТІ конденсаторів С1, С2, С5 досягають максимальної амплітуди відгуку на екрані осцилоскопа 8 на верхній частоті точного сполучення Перемикачем S1 виконують заміщення напруги генератора 5 напругою гетеродина 3 Зміною ємності конденсатора С4, по максимальній амплітуді відгуку, гетеродин 3 настроюють на частоту відповідну верхній частоті точного сполучення Операції на частотах точного сполучення виконують почергово доти, поки на згаданих частотах будь-яка зміна ємності конденсатора С4 та індуктивності котушки L5 гетеродина 3 не буде призводити до зменшення амплітуди відгуку на екрані осцилоскопа 8 Сполучення коливальних контурів наведеного на кресленні високочастотного тракту на нижній частоті точного сполучення з незначним погіршен ням точності сполучення може бути виконана без заміщення напруг генератора 5 та гетеродина З Точність сполучення може бути підвищена шляхом початкового оптимального регулювання величини індуктивності котушок L2 та L5 В цьому випадку настроювання коливальних контурів преселектора на всіх частотах точного сполучення здійснюється блоком конденсаторів змінної ємності С1, С2, С5 при ВІДПОВІДНИХ заміщеннях напруг генератора 5 та гетеродина З Наведена на кресленні установка може бути використана для регулювання сполучення при тричастотному методі В наведеній установці прилад для дослідження амплітудно-частотних характеристик 6 може бути замінений генератором шуму, який виходом під'єднується до входу високочастотного тракту радіоприймача (котушка індуктивності L1), та вольтметром постійної напруги, вхід якого під'єднується до виходу фільтра нижніх частот тракта проміжної частоти 2 Заміщення напруг може виконуватися одним замикаючим контактом, який під'єднує вихід генератора 5 паралельно котушці індуктивності L3 При цьому, якщо вихідний опір згаданого генератора достатньо малий, відбудеться зрив генерації гетеродина 3, а напруга генератора 5 через електронні вузли гетеродина 3 підведеться до входу змішувача 9 Спосіб, що заявляється, дозволяє поєднати операції установки блоку конденсаторів змінної ємності С1, С2, С5 та настроювання коливальних контурів 1 на частотах точного сполучення, при яких відпадає необхідність багаторазового регулювання котушок L2 та L5 згаданих контурів Точність установки згаданих конденсаторів на згадані частоти визначається похибкою частоти вихідної напруги генератора 5 яка у сучасних вимірювальних генераторів практично відсутня Операції заміщення напруг гетеродина 3 та генератора 5 можуть виконуватись практично миттєво, наприклад, за допомогою рухливих контактів, зв'язаних з електромагнітами, а обмотки самих електромагнітів можуть бути підключені до системи технологічної автоматики Практично використання установки, яка реалізує спосіб, що заявляється, дозволило значно зменшити трудомісткість при регулюванні сполучення гетеродина та преселектора при забезпеченні високої точності сполучення 27241 Фіг. 1 Тираж 50 екз ДП «Український інститут промислової власності» (Укрпатент) Україна, 01133, м Киів-133,бул Л Українки, 26 (044) 295-81-42 (044) 295-61-97
