Розбірний термос

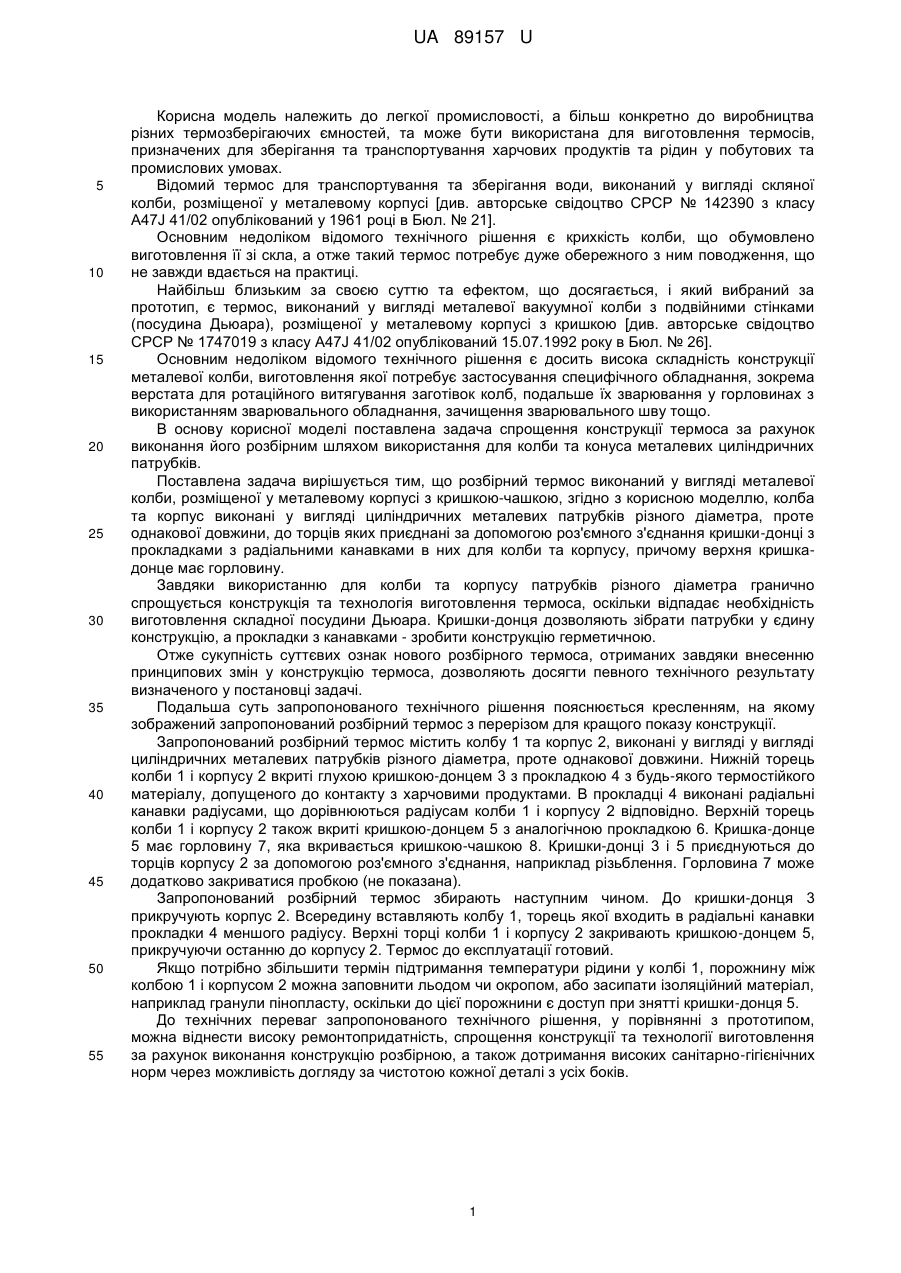

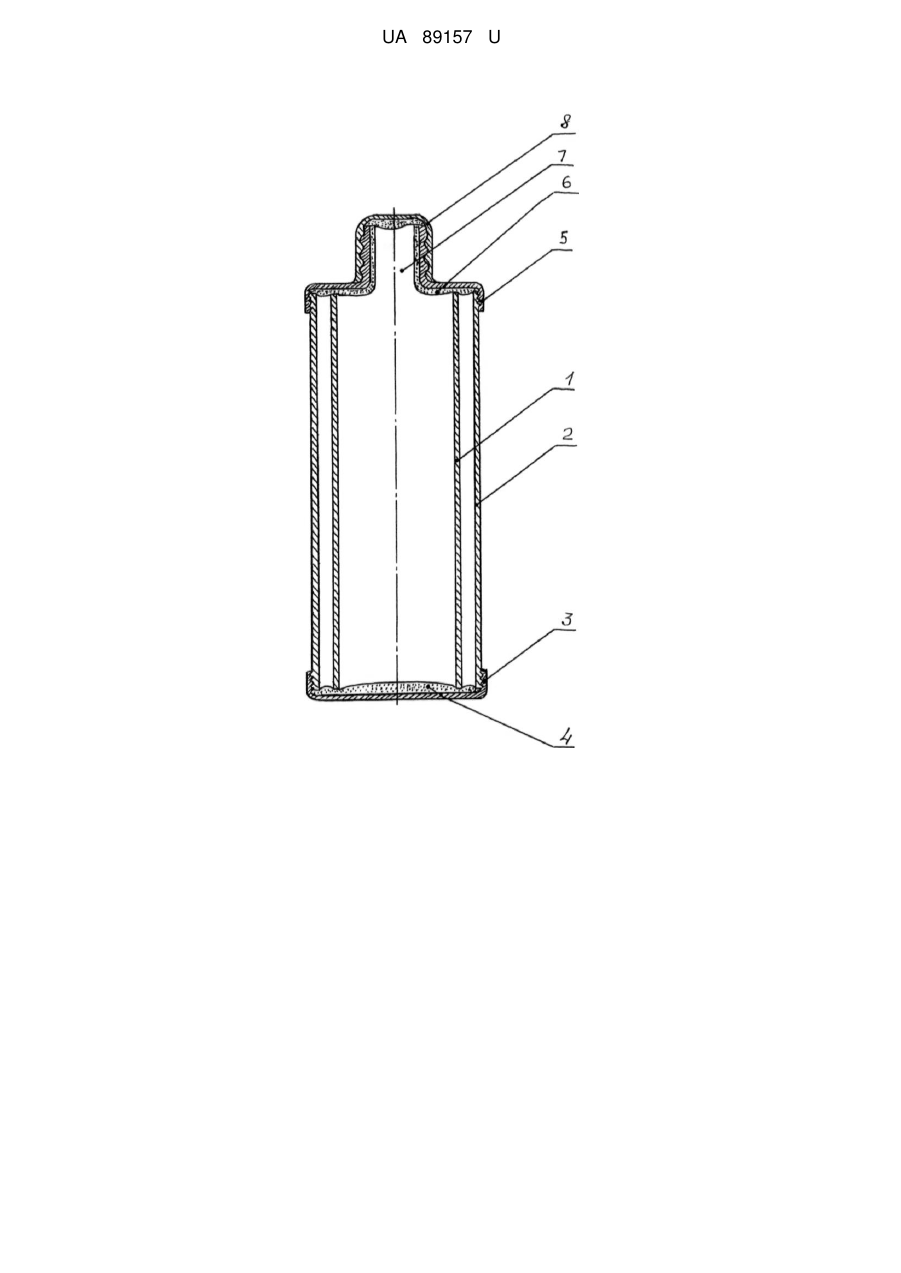

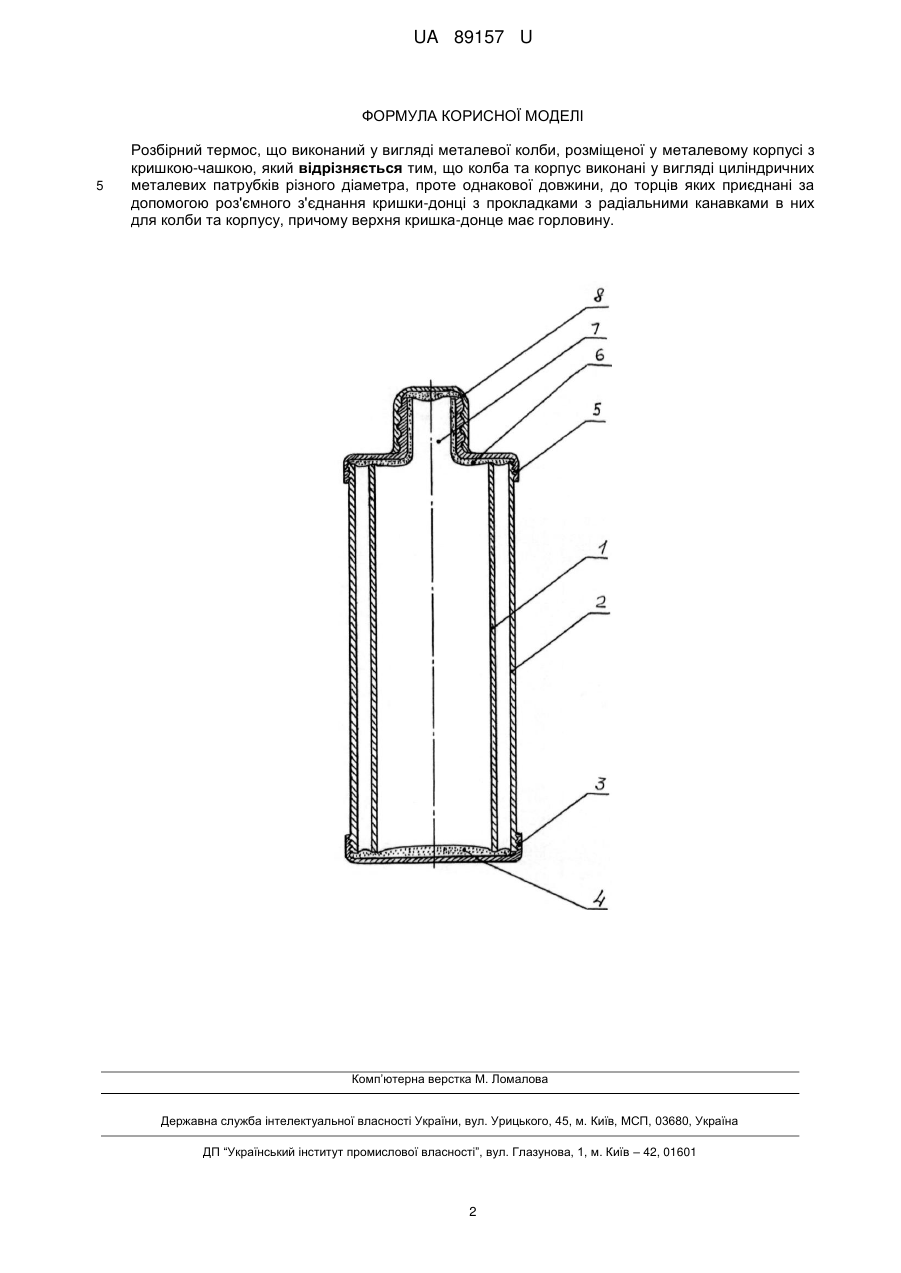

Реферат: UA 89157 U UA 89157 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до легкої промисловості, а більш конкретно до виробництва різних термозберігаючих ємностей, та може бути використана для виготовлення термосів, призначених для зберігання та транспортування харчових продуктів та рідин у побутових та промислових умовах. Відомий термос для транспортування та зберігання води, виконаний у вигляді скляної колби, розміщеної у металевому корпусі [див. авторське свідоцтво СРСР № 142390 з класу A47J 41/02 опублікований у 1961 році в Бюл. № 21]. Основним недоліком відомого технічного рішення є крихкість колби, що обумовлено виготовлення її зі скла, а отже такий термос потребує дуже обережного з ним поводження, що не завжди вдається на практиці. Найбільш близьким за своєю суттю та ефектом, що досягається, і який вибраний за прототип, є термос, виконаний у вигляді металевої вакуумної колби з подвійними стінками (посудина Дьюара), розміщеної у металевому корпусі з кришкою [див. авторське свідоцтво СРСР № 1747019 з класу A47J 41/02 опублікований 15.07.1992 року в Бюл. № 26]. Основним недоліком відомого технічного рішення є досить висока складність конструкції металевої колби, виготовлення якої потребує застосування специфічного обладнання, зокрема верстата для ротаційного витягування заготівок колб, подальше їх зварювання у горловинах з використанням зварювального обладнання, зачищення зварювального шву тощо. В основу корисної моделі поставлена задача спрощення конструкції термоса за рахунок виконання його розбірним шляхом використання для колби та конуса металевих циліндричних патрубків. Поставлена задача вирішується тим, що розбірний термос виконаний у вигляді металевої колби, розміщеної у металевому корпусі з кришкою-чашкою, згідно з корисною моделлю, колба та корпус виконані у вигляді циліндричних металевих патрубків різного діаметра, проте однакової довжини, до торців яких приєднані за допомогою роз'ємного з'єднання кришки-донці з прокладками з радіальними канавками в них для колби та корпусу, причому верхня кришкадонце має горловину. Завдяки використанню для колби та корпусу патрубків різного діаметра гранично спрощується конструкція та технологія виготовлення термоса, оскільки відпадає необхідність виготовлення складної посудини Дьюара. Кришки-донця дозволяють зібрати патрубки у єдину конструкцію, а прокладки з канавками - зробити конструкцію герметичною. Отже сукупність суттєвих ознак нового розбірного термоса, отриманих завдяки внесенню принципових змін у конструкцію термоса, дозволяють досягти певного технічного результату визначеного у постановці задачі. Подальша суть запропонованого технічного рішення пояснюється кресленням, на якому зображений запропонований розбірний термос з перерізом для кращого показу конструкції. Запропонований розбірний термос містить колбу 1 та корпус 2, виконані у вигляді у вигляді циліндричних металевих патрубків різного діаметра, проте однакової довжини. Нижній торець колби 1 і корпусу 2 вкриті глухою кришкою-донцем 3 з прокладкою 4 з будь-якого термостійкого матеріалу, допущеного до контакту з харчовими продуктами. В прокладці 4 виконані радіальні канавки радіусами, що дорівнюються радіусам колби 1 і корпусу 2 відповідно. Верхній торець колби 1 і корпусу 2 також вкриті кришкою-донцем 5 з аналогічною прокладкою 6. Кришка-донце 5 має горловину 7, яка вкривається кришкою-чашкою 8. Кришки-донці 3 і 5 приєднуються до торців корпусу 2 за допомогою роз'ємного з'єднання, наприклад різьблення. Горловина 7 може додатково закриватися пробкою (не показана). Запропонований розбірний термос збирають наступним чином. До кришки-донця 3 прикручують корпус 2. Всередину вставляють колбу 1, торець якої входить в радіальні канавки прокладки 4 меншого радіусу. Верхні торці колби 1 і корпусу 2 закривають кришкою-донцем 5, прикручуючи останню до корпусу 2. Термос до експлуатації готовий. Якщо потрібно збільшити термін підтримання температури рідини у колбі 1, порожнину між колбою 1 і корпусом 2 можна заповнити льодом чи окропом, або засипати ізоляційний матеріал, наприклад гранули пінопласту, оскільки до цієї порожнини є доступ при знятті кришки-донця 5. До технічних переваг запропонованого технічного рішення, у порівнянні з прототипом, можна віднести високу ремонтопридатність, спрощення конструкції та технології виготовлення за рахунок виконання конструкцію розбірною, а також дотримання високих санітарно-гігієнічних норм через можливість догляду за чистотою кожної деталі з усіх боків. 1 UA 89157 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Розбірний термос, що виконаний у вигляді металевої колби, розміщеної у металевому корпусі з кришкою-чашкою, який відрізняється тим, що колба та корпус виконані у вигляді циліндричних металевих патрубків різного діаметра, проте однакової довжини, до торців яких приєднані за допомогою роз'ємного з'єднання кришки-донці з прокладками з радіальними канавками в них для колби та корпусу, причому верхня кришка-донце має горловину. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
