Зручний термос
Формула / Реферат
Зручний термос, виконаний у вигляді металевої колби, розміщеної у металевому корпусі з кришкою-чашкою, який відрізняється тим, що колба та корпус мають плоску конструкцію, в якій розмір ширини колби та, відповідно, корпусу значно перевищує їхню товщину.
Текст

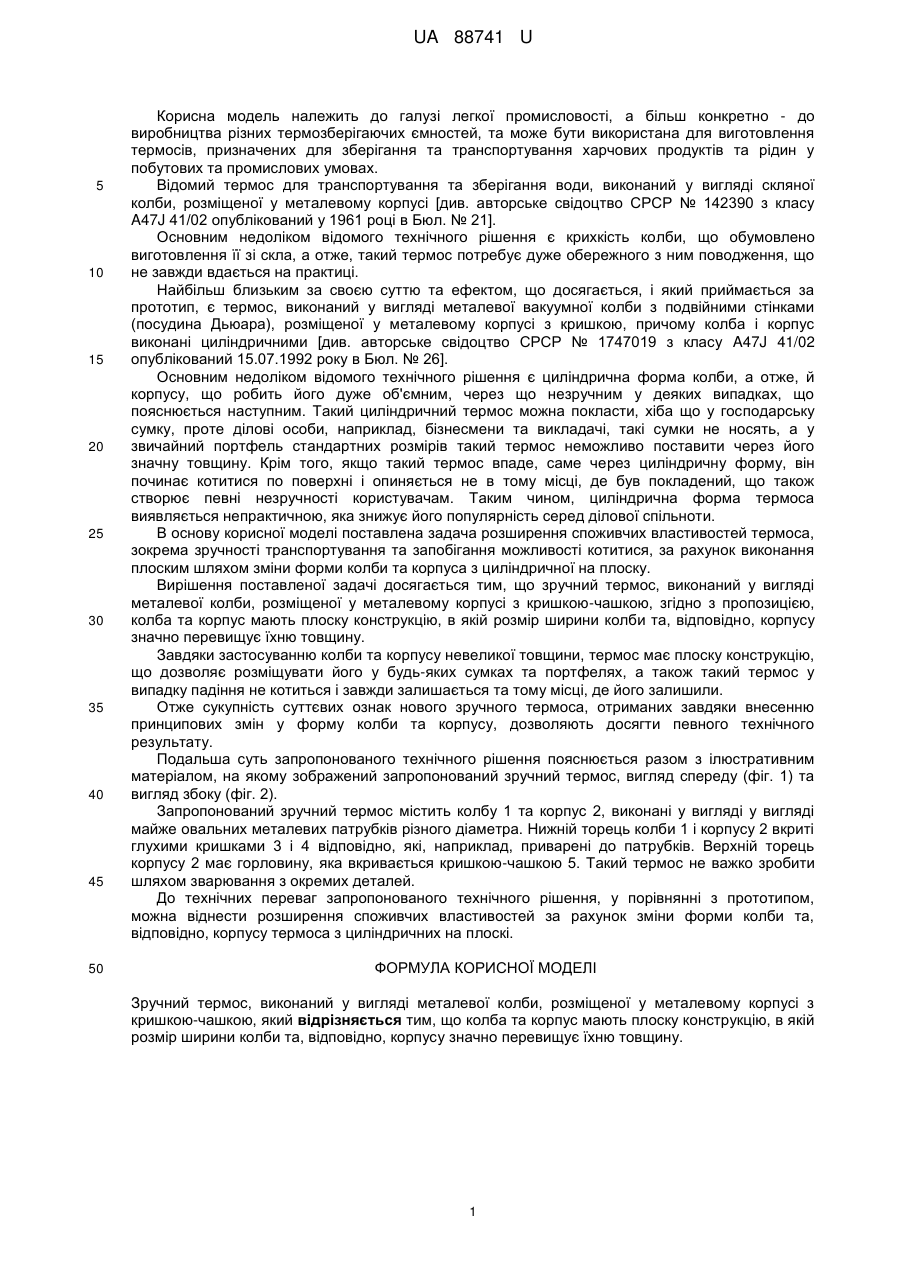

Реферат: UA 88741 U UA 88741 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі легкої промисловості, а більш конкретно - до виробництва різних термозберігаючих ємностей, та може бути використана для виготовлення термосів, призначених для зберігання та транспортування харчових продуктів та рідин у побутових та промислових умовах. Відомий термос для транспортування та зберігання води, виконаний у вигляді скляної колби, розміщеної у металевому корпусі [див. авторське свідоцтво СРСР № 142390 з класу A47J 41/02 опублікований у 1961 році в Бюл. № 21]. Основним недоліком відомого технічного рішення є крихкість колби, що обумовлено виготовлення її зі скла, а отже, такий термос потребує дуже обережного з ним поводження, що не завжди вдається на практиці. Найбільш близьким за своєю суттю та ефектом, що досягається, і який приймається за прототип, є термос, виконаний у вигляді металевої вакуумної колби з подвійними стінками (посудина Дьюара), розміщеної у металевому корпусі з кришкою, причому колба і корпус виконані циліндричними [див. авторське свідоцтво СРСР № 1747019 з класу A47J 41/02 опублікований 15.07.1992 року в Бюл. № 26]. Основним недоліком відомого технічного рішення є циліндрична форма колби, а отже, й корпусу, що робить його дуже об'ємним, через що незручним у деяких випадках, що пояснюється наступним. Такий циліндричний термос можна покласти, хіба що у господарську сумку, проте ділові особи, наприклад, бізнесмени та викладачі, такі сумки не носять, а у звичайний портфель стандартних розмірів такий термос неможливо поставити через його значну товщину. Крім того, якщо такий термос впаде, саме через циліндричну форму, він починає котитися по поверхні і опиняється не в тому місці, де був покладений, що також створює певні незручності користувачам. Таким чином, циліндрична форма термоса виявляється непрактичною, яка знижує його популярність серед ділової спільноти. В основу корисної моделі поставлена задача розширення споживчих властивостей термоса, зокрема зручності транспортування та запобігання можливості котитися, за рахунок виконання плоским шляхом зміни форми колби та корпуса з циліндричної на плоску. Вирішення поставленої задачі досягається тим, що зручний термос, виконаний у вигляді металевої колби, розміщеної у металевому корпусі з кришкою-чашкою, згідно з пропозицією, колба та корпус мають плоску конструкцію, в якій розмір ширини колби та, відповідно, корпусу значно перевищує їхню товщину. Завдяки застосуванню колби та корпусу невеликої товщини, термос має плоску конструкцію, що дозволяє розміщувати його у будь-яких сумках та портфелях, а також такий термос у випадку падіння не котиться і завжди залишається та тому місці, де його залишили. Отже сукупність суттєвих ознак нового зручного термоса, отриманих завдяки внесенню принципових змін у форму колби та корпусу, дозволяють досягти певного технічного результату. Подальша суть запропонованого технічного рішення пояснюється разом з ілюстративним матеріалом, на якому зображений запропонований зручний термос, вигляд спереду (фіг. 1) та вигляд збоку (фіг. 2). Запропонований зручний термос містить колбу 1 та корпус 2, виконані у вигляді у вигляді майже овальних металевих патрубків різного діаметра. Нижній торець колби 1 і корпусу 2 вкриті глухими кришками 3 і 4 відповідно, які, наприклад, приварені до патрубків. Верхній торець корпусу 2 має горловину, яка вкривається кришкою-чашкою 5. Такий термос не важко зробити шляхом зварювання з окремих деталей. До технічних переваг запропонованого технічного рішення, у порівнянні з прототипом, можна віднести розширення споживчих властивостей за рахунок зміни форми колби та, відповідно, корпусу термоса з циліндричних на плоскі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Зручний термос, виконаний у вигляді металевої колби, розміщеної у металевому корпусі з кришкою-чашкою, який відрізняється тим, що колба та корпус мають плоску конструкцію, в якій розмір ширини колби та, відповідно, корпусу значно перевищує їхню товщину. 1 UA 88741 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Автори англійськоюKaliuzhnyi Valerii Vilinovych
Автори російськоюКалюжный Валерий Вилинович
МПК / Мітки
МПК: A47J 41/00
