Теплоакумулятор

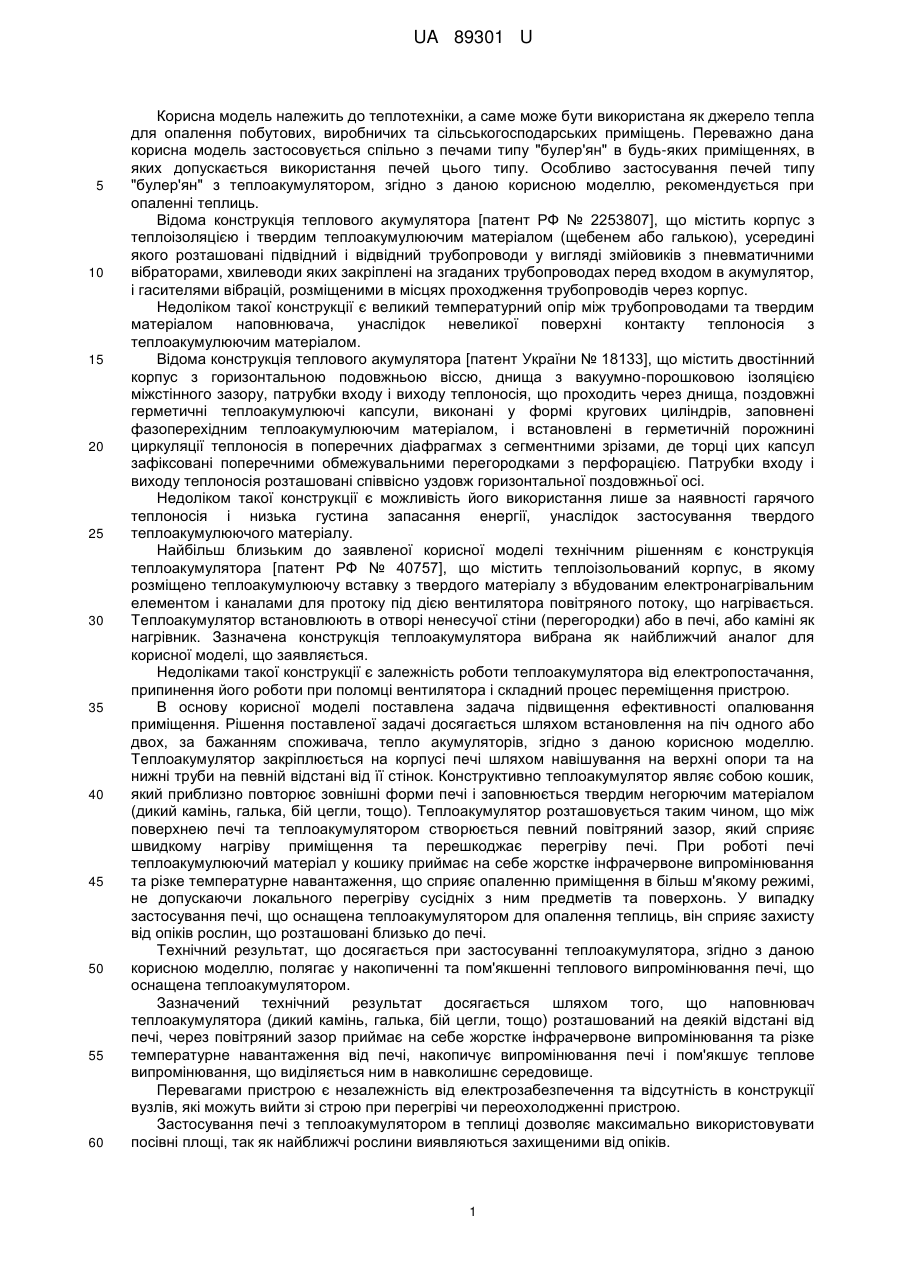

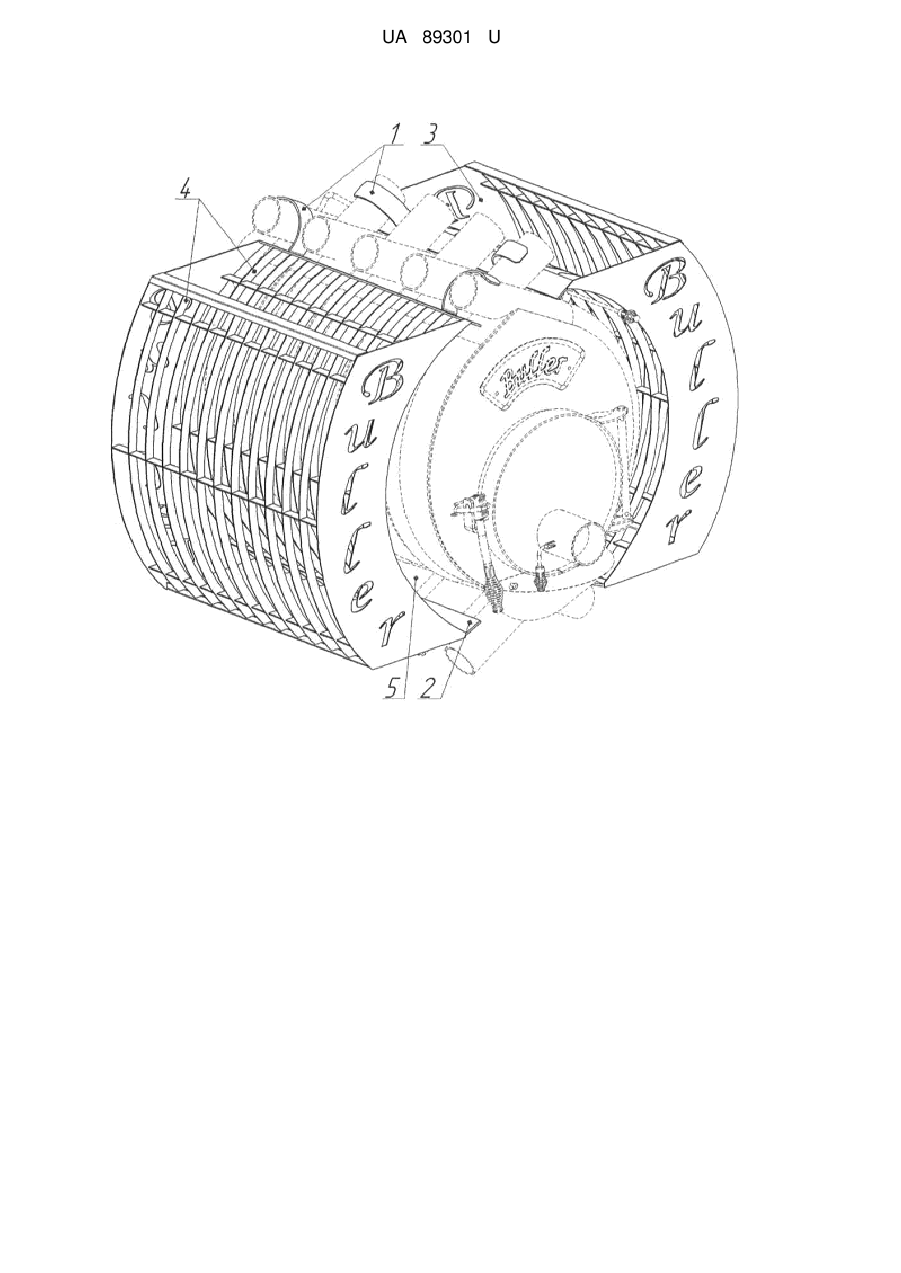

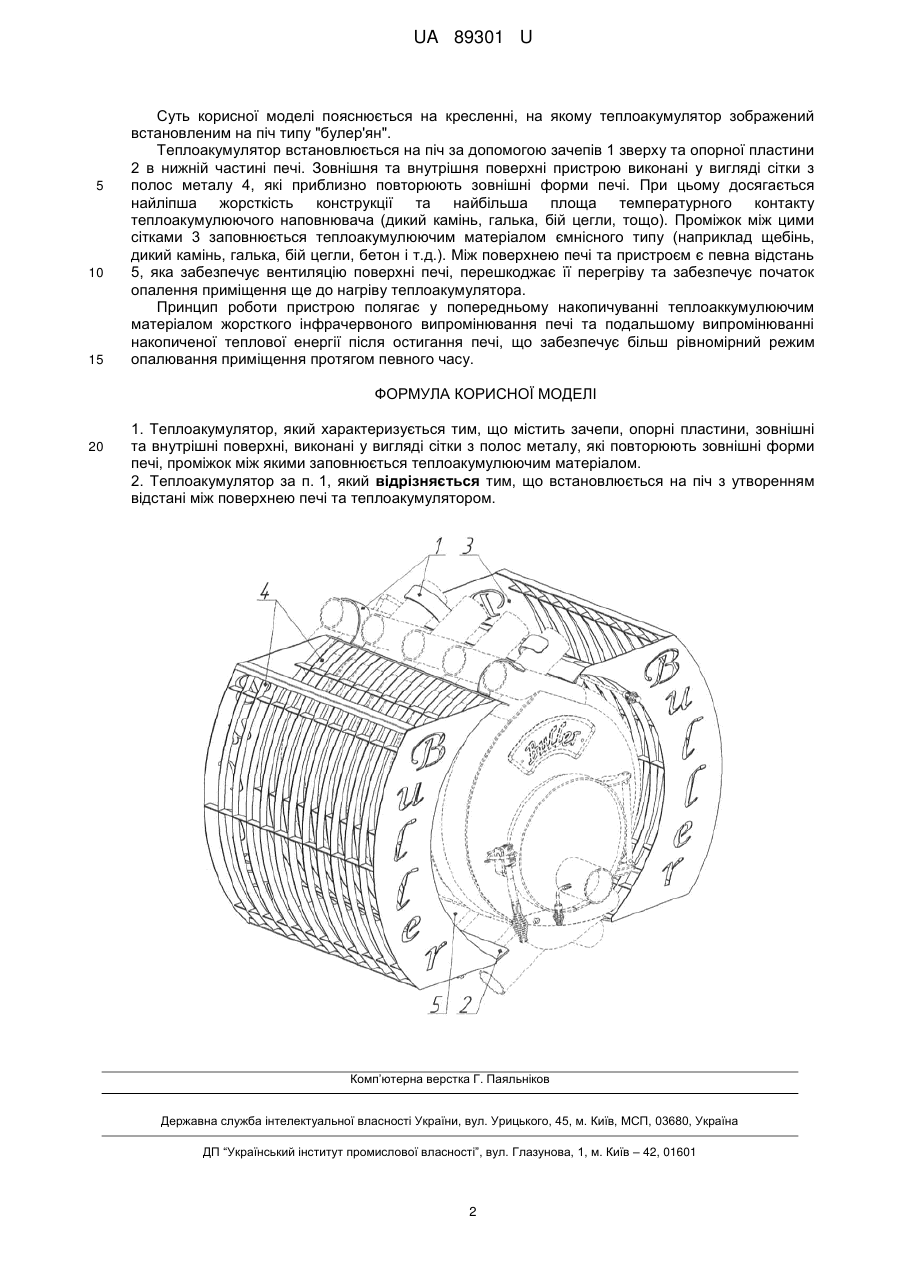

Реферат: UA 89301 U UA 89301 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до теплотехніки, а саме може бути використана як джерело тепла для опалення побутових, виробничих та сільськогосподарських приміщень. Переважно дана корисна модель застосовується спільно з печами типу "булер'ян" в будь-яких приміщеннях, в яких допускається використання печей цього типу. Особливо застосування печей типу "булер'ян" з теплоакумулятором, згідно з даною корисною моделлю, рекомендується при опаленні теплиць. Відома конструкція теплового акумулятора [патент РФ № 2253807], що містить корпус з теплоізоляцією і твердим теплоакумулюючим матеріалом (щебенем або галькою), усередині якого розташовані підвідний і відвідний трубопроводи у вигляді змійовиків з пневматичними вібраторами, хвилеводи яких закріплені на згаданих трубопроводах перед входом в акумулятор, і гасителями вібрацій, розміщеними в місцях проходження трубопроводів через корпус. Недоліком такої конструкції є великий температурний опір між трубопроводами та твердим матеріалом наповнювача, унаслідок невеликої поверхні контакту теплоносія з теплоакумулюючим матеріалом. Відома конструкція теплового акумулятора [патент України № 18133], що містить двостінний корпус з горизонтальною подовжньою віссю, днища з вакуумно-порошковою ізоляцією міжстінного зазору, патрубки входу і виходу теплоносія, що проходить через днища, поздовжні герметичні теплоакумулюючі капсули, виконані у формі кругових циліндрів, заповнені фазоперехідним теплоакумулюючим матеріалом, і встановлені в герметичній порожнині циркуляції теплоносія в поперечних діафрагмах з сегментними зрізами, де торці цих капсул зафіксовані поперечними обмежувальними перегородками з перфорацією. Патрубки входу і виходу теплоносія розташовані співвісно уздовж горизонтальної поздовжньої осі. Недоліком такої конструкції є можливість його використання лише за наявності гарячого теплоносія і низька густина запасання енергії, унаслідок застосування твердого теплоакумулюючого матеріалу. Найбільш близьким до заявленої корисної моделі технічним рішенням є конструкція теплоакумулятора [патент РФ № 40757], що містить теплоізольований корпус, в якому розміщено теплоакумулюючу вставку з твердого матеріалу з вбудованим електронагрівальним елементом і каналами для протоку під дією вентилятора повітряного потоку, що нагрівається. Теплоакумулятор встановлюють в отворі ненесучої стіни (перегородки) або в печі, або каміні як нагрівник. Зазначена конструкція теплоакумулятора вибрана як найближчий аналог для корисної моделі, що заявляється. Недоліками такої конструкції є залежність роботи теплоакумулятора від електропостачання, припинення його роботи при поломці вентилятора і складний процес переміщення пристрою. В основу корисної моделі поставлена задача підвищення ефективності опалювання приміщення. Рішення поставленої задачі досягається шляхом встановлення на піч одного або двох, за бажанням споживача, тепло акумуляторів, згідно з даною корисною моделлю. Теплоакумулятор закріплюється на корпусі печі шляхом навішування на верхні опори та на нижні труби на певній відстані від її стінок. Конструктивно теплоакумулятор являє собою кошик, який приблизно повторює зовнішні форми печі і заповнюється твердим негорючим матеріалом (дикий камінь, галька, бій цегли, тощо). Теплоакумулятор розташовується таким чином, що між поверхнею печі та теплоакумулятором створюється певний повітряний зазор, який сприяє швидкому нагріву приміщення та перешкоджає перегріву печі. При роботі печі теплоакумулюючий матеріал у кошику приймає на себе жорстке інфрачервоне випромінювання та різке температурне навантаження, що сприяє опаленню приміщення в більш м'якому режимі, не допускаючи локального перегріву сусідніх з ним предметів та поверхонь. У випадку застосування печі, що оснащена теплоакумулятором для опалення теплиць, він сприяє захисту від опіків рослин, що розташовані близько до печі. Технічний результат, що досягається при застосуванні теплоакумулятора, згідно з даною корисною моделлю, полягає у накопиченні та пом'якшенні теплового випромінювання печі, що оснащена теплоакумулятором. Зазначений технічний результат досягається шляхом того, що наповнювач теплоакумулятора (дикий камінь, галька, бій цегли, тощо) розташований на деякій відстані від печі, через повітряний зазор приймає на себе жорстке інфрачервоне випромінювання та різке температурне навантаження від печі, накопичує випромінювання печі і пом'якшує теплове випромінювання, що виділяється ним в навколишнє середовище. Перевагами пристрою є незалежність від електрозабезпечення та відсутність в конструкції вузлів, які можуть вийти зі строю при перегріві чи переохолодженні пристрою. Застосування печі з теплоакумулятором в теплиці дозволяє максимально використовувати посівні площі, так як найближчі рослини виявляються захищеними від опіків. 1 UA 89301 U 5 10 15 Суть корисної моделі пояснюється на кресленні, на якому теплоакумулятор зображений встановленим на піч типу "булер'ян". Теплоакумулятор встановлюється на піч за допомогою зачепів 1 зверху та опорної пластини 2 в нижній частині печі. Зовнішня та внутрішня поверхні пристрою виконані у вигляді сітки з полос металу 4, які приблизно повторюють зовнішні форми печі. При цьому досягається найліпша жорсткість конструкції та найбільша площа температурного контакту теплоакумулюючого наповнювача (дикий камінь, галька, бій цегли, тощо). Проміжок між цими сітками 3 заповнюється теплоакумулюючим матеріалом ємнісного типу (наприклад щебінь, дикий камінь, галька, бій цегли, бетон і т.д.). Між поверхнею печі та пристроєм є певна відстань 5, яка забезпечує вентиляцію поверхні печі, перешкоджає її перегріву та забезпечує початок опалення приміщення ще до нагріву теплоакумулятора. Принцип роботи пристрою полягає у попередньому накопичуванні теплоаккумулюючим матеріалом жорсткого інфрачервоного випромінювання печі та подальшому випромінюванні накопиченої теплової енергії після остигання печі, що забезпечує більш рівномірний режим опалювання приміщення протягом певного часу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 1. Теплоакумулятор, який характеризується тим, що містить зачепи, опорні пластини, зовнішні та внутрішні поверхні, виконані у вигляді сітки з полос металу, які повторюють зовнішні форми печі, проміжок між якими заповнюється теплоакумулюючим матеріалом. 2. Теплоакумулятор за п. 1, який відрізняється тим, що встановлюється на піч з утворенням відстані між поверхнею печі та теплоакумулятором. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
