Муфта еластична

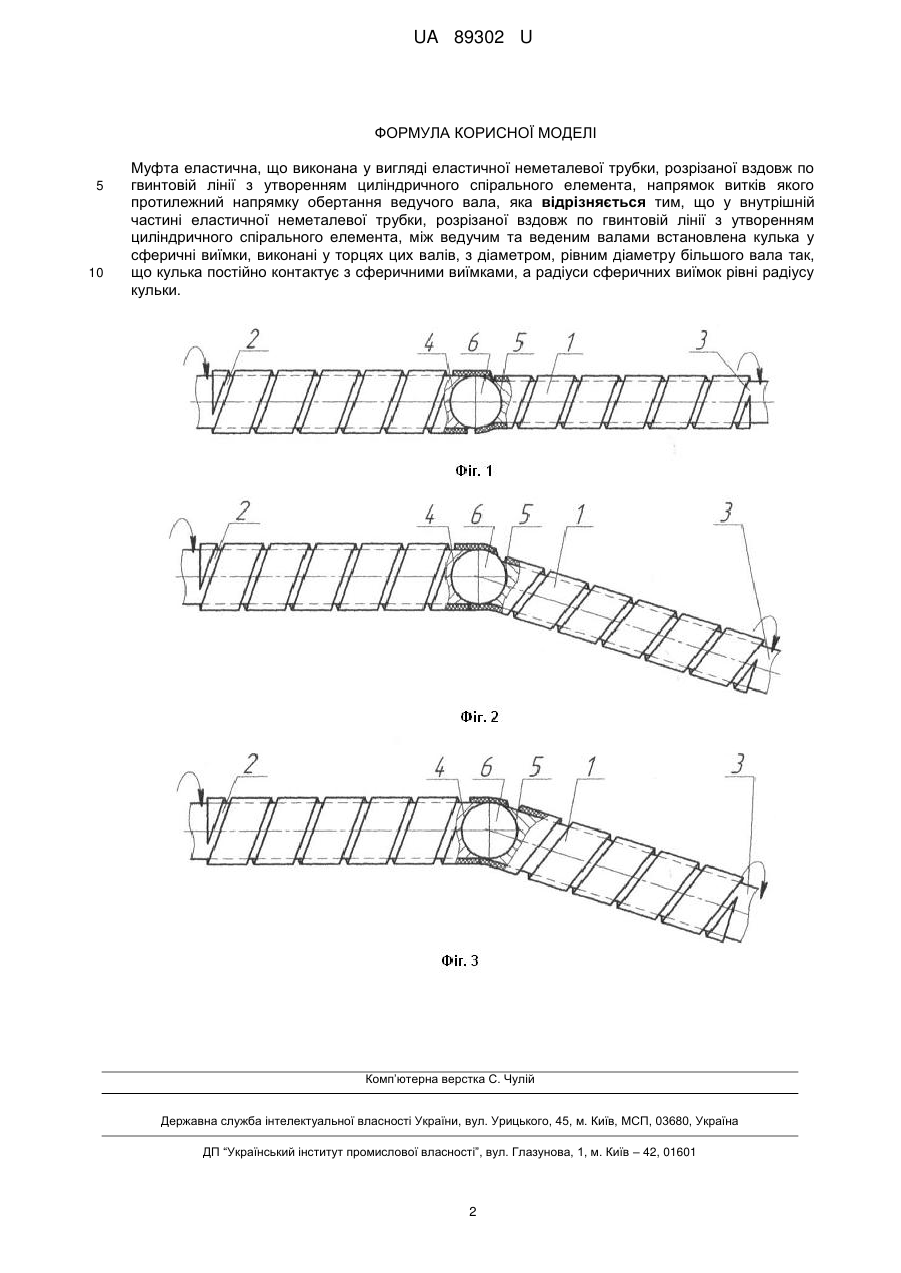

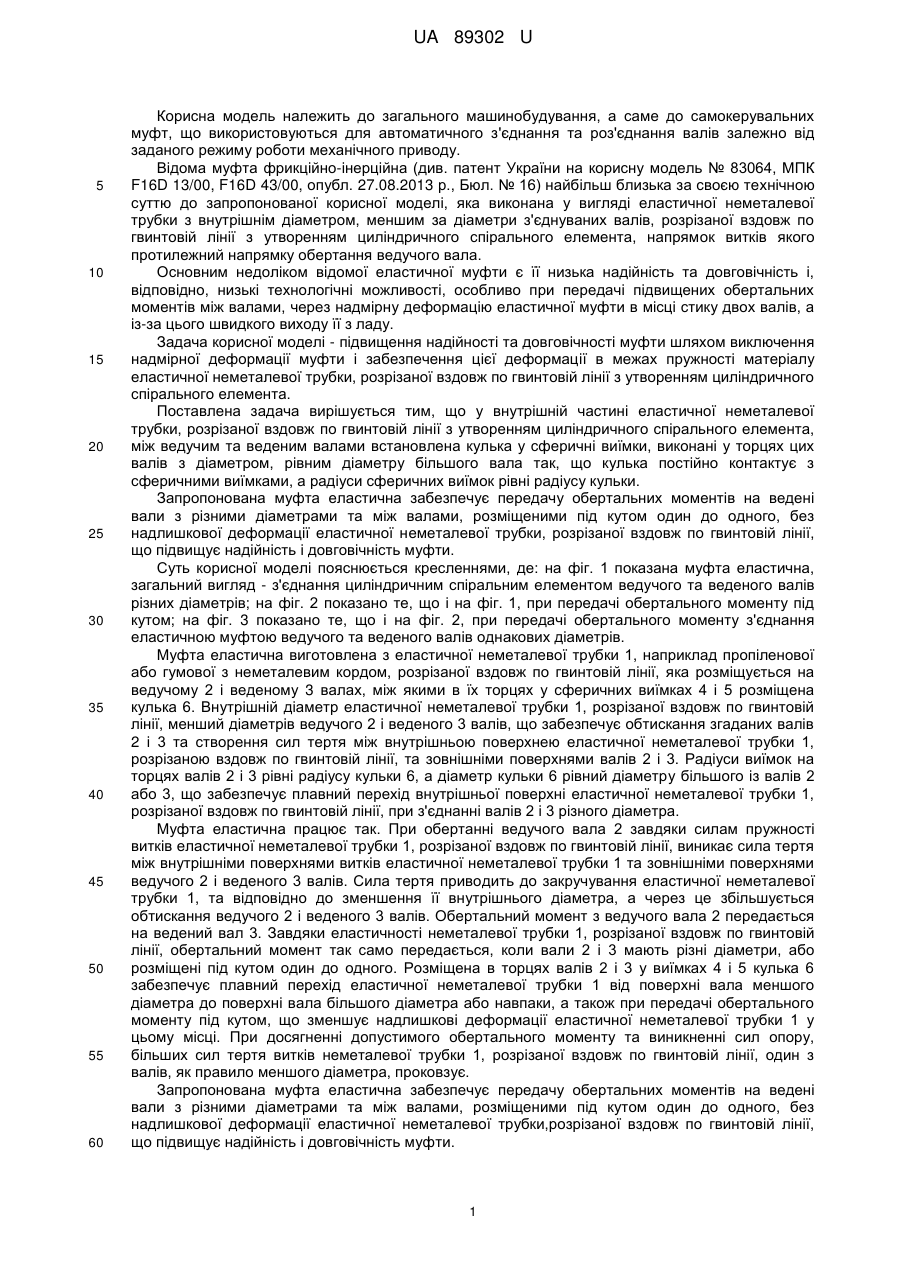

Реферат: Муфта еластична виконана у вигляді еластичної неметалевої трубки, розрізаної вздовж по гвинтовій лінії з утворенням циліндричного спірального елемента, напрямок витків якого протилежний напрямку обертання ведучого вала. При цьому у внутрішній частині еластичної неметалевої трубки, розрізаної вздовж по гвинтовій лінії з утворенням циліндричного спірального елемента, між ведучим та веденим валами встановлена кулька у сферичні виїмки, виконані у торцях цих валів, з діаметром, рівним діаметру більшого вала так, що кулька постійно контактує з сферичними виїмками, а радіуси сферичних виїмок рівні радіусу кульки. UA 89302 U (54) МУФТА ЕЛАСТИЧНА UA 89302 U UA 89302 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до загального машинобудування, а саме до самокерувальних муфт, що використовуються для автоматичного з'єднання та роз'єднання валів залежно від заданого режиму роботи механічного приводу. Відома муфта фрикційно-інерційна (див. патент України на корисну модель № 83064, МПК F16D 13/00, F16D 43/00, опубл. 27.08.2013 р., Бюл. № 16) найбільш близька за своєю технічною суттю до запропонованої корисної моделі, яка виконана у вигляді еластичної неметалевої трубки з внутрішнім діаметром, меншим за діаметри з'єднуваних валів, розрізаної вздовж по гвинтовій лінії з утворенням циліндричного спірального елемента, напрямок витків якого протилежний напрямку обертання ведучого вала. Основним недоліком відомої еластичної муфти є її низька надійність та довговічність і, відповідно, низькі технологічні можливості, особливо при передачі підвищених обертальних моментів між валами, через надмірну деформацію еластичної муфти в місці стику двох валів, а із-за цього швидкого виходу її з ладу. Задача корисної моделі - підвищення надійності та довговічності муфти шляхом виключення надмірної деформації муфти і забезпечення цієї деформації в межах пружності матеріалу еластичної неметалевої трубки, розрізаної вздовж по гвинтовій лінії з утворенням циліндричного спірального елемента. Поставлена задача вирішується тим, що у внутрішній частині еластичної неметалевої трубки, розрізаної вздовж по гвинтовій лінії з утворенням циліндричного спірального елемента, між ведучим та веденим валами встановлена кулька у сферичні виїмки, виконані у торцях цих валів з діаметром, рівним діаметру більшого вала так, що кулька постійно контактує з сферичними виїмками, а радіуси сферичних виїмок рівні радіусу кульки. Запропонована муфта еластична забезпечує передачу обертальних моментів на ведені вали з різними діаметрами та між валами, розміщеними під кутом один до одного, без надлишкової деформації еластичної неметалевої трубки, розрізаної вздовж по гвинтовій лінії, що підвищує надійність і довговічність муфти. Суть корисної моделі пояснюється кресленнями, де: на фіг. 1 показана муфта еластична, загальний вигляд - з'єднання циліндричним спіральним елементом ведучого та веденого валів різних діаметрів; на фіг. 2 показано те, що і на фіг. 1, при передачі обертального моменту під кутом; на фіг. 3 показано те, що і на фіг. 2, при передачі обертального моменту з'єднання еластичною муфтою ведучого та веденого валів однакових діаметрів. Муфта еластична виготовлена з еластичної неметалевої трубки 1, наприклад пропіленової або гумової з неметалевим кордом, розрізаної вздовж по гвинтовій лінії, яка розміщується на ведучому 2 і веденому 3 валах, між якими в їх торцях у сферичних виїмках 4 і 5 розміщена кулька 6. Внутрішній діаметр еластичної неметалевої трубки 1, розрізаної вздовж по гвинтовій лінії, менший діаметрів ведучого 2 і веденого 3 валів, що забезпечує обтискання згаданих валів 2 і 3 та створення сил тертя між внутрішньою поверхнею еластичної неметалевої трубки 1, розрізаною вздовж по гвинтовій лінії, та зовнішніми поверхнями валів 2 і 3. Радіуси виїмок на торцях валів 2 і 3 рівні радіусу кульки 6, а діаметр кульки 6 рівний діаметру більшого із валів 2 або 3, що забезпечує плавний перехід внутрішньої поверхні еластичної неметалевої трубки 1, розрізаної вздовж по гвинтовій лінії, при з'єднанні валів 2 і 3 різного діаметра. Муфта еластична працює так. При обертанні ведучого вала 2 завдяки силам пружності витків еластичної неметалевої трубки 1, розрізаної вздовж по гвинтовій лінії, виникає сила тертя між внутрішніми поверхнями витків еластичної неметалевої трубки 1 та зовнішніми поверхнями ведучого 2 і веденого 3 валів. Сила тертя приводить до закручування еластичної неметалевої трубки 1, та відповідно до зменшення її внутрішнього діаметра, а через це збільшується обтискання ведучого 2 і веденого 3 валів. Обертальний момент з ведучого вала 2 передається на ведений вал 3. Завдяки еластичності неметалевої трубки 1, розрізаної вздовж по гвинтовій лінії, обертальний момент так само передається, коли вали 2 і 3 мають різні діаметри, або розміщені під кутом один до одного. Розміщена в торцях валів 2 і 3 у виїмках 4 і 5 кулька 6 забезпечує плавний перехід еластичної неметалевої трубки 1 від поверхні вала меншого діаметра до поверхні вала більшого діаметра або навпаки, а також при передачі обертального моменту під кутом, що зменшує надлишкові деформації еластичної неметалевої трубки 1 у цьому місці. При досягненні допустимого обертального моменту та виникненні сил опору, більших сил тертя витків неметалевої трубки 1, розрізаної вздовж по гвинтовій лінії, один з валів, як правило меншого діаметра, проковзує. Запропонована муфта еластична забезпечує передачу обертальних моментів на ведені вали з різними діаметрами та між валами, розміщеними під кутом один до одного, без надлишкової деформації еластичної неметалевої трубки,розрізаної вздовж по гвинтовій лінії, що підвищує надійність і довговічність муфти. 1 UA 89302 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Муфта еластична, що виконана у вигляді еластичної неметалевої трубки, розрізаної вздовж по гвинтовій лінії з утворенням циліндричного спірального елемента, напрямок витків якого протилежний напрямку обертання ведучого вала, яка відрізняється тим, що у внутрішній частині еластичної неметалевої трубки, розрізаної вздовж по гвинтовій лінії з утворенням циліндричного спірального елемента, між ведучим та веденим валами встановлена кулька у сферичні виїмки, виконані у торцях цих валів, з діаметром, рівним діаметру більшого вала так, що кулька постійно контактує з сферичними виїмками, а радіуси сферичних виїмок рівні радіусу кульки. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
